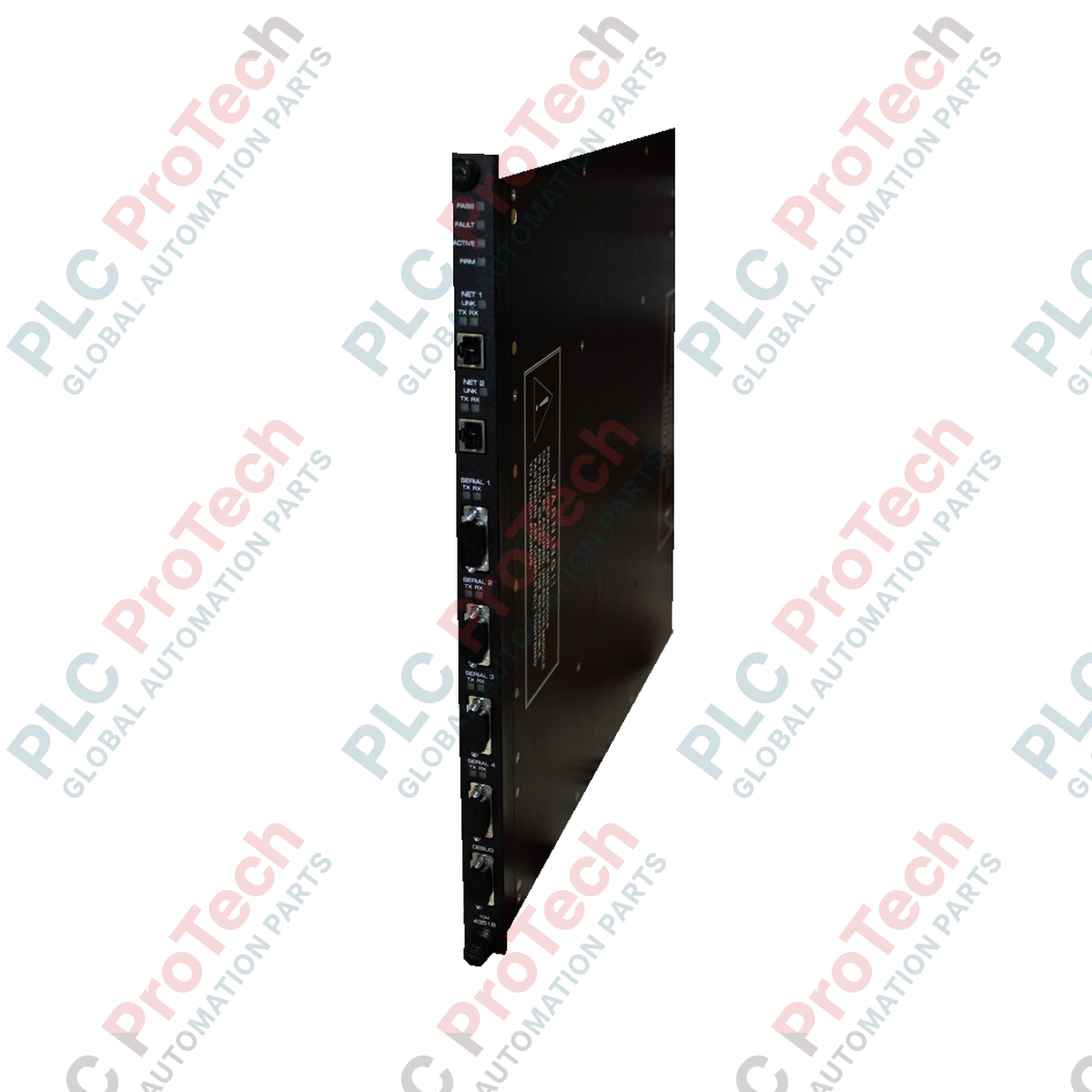

Triconex 4351B โมดูลสื่อสาร Tricon (TCM)

ภาพรวมผลิตภัณฑ์

 4351B (4351B) คือ โมดูลสื่อสาร Tricon (TCM) ประสิทธิภาพสูงที่ออกแบบโดย Triconex เพื่อเชื่อมต่อระหว่างคอนโทรลเลอร์แบบ Triple Modular Redundant (TMR) กับระบบภายนอก โดยทำหน้าที่เป็นเกตเวย์ข้อมูลที่สำคัญ 4351B ช่วยให้ผสานการทำงานกับระบบควบคุมแบบกระจาย (DCS) อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) และซอฟต์แวร์จัดการสินทรัพย์ได้อย่างราบรื่น ในสภาพแวดล้อมที่มีความเสี่ยงสูง เช่น โรงกลั่นน้ำมัน แท่นขุดเจาะนอกชายฝั่ง และโรงไฟฟ้านิวเคลียร์ โมดูลนี้ช่วยให้มั่นใจได้ว่าข้อมูลที่มีความสำคัญต่อความปลอดภัยจะถูกส่งโดยไม่มีความหน่วงหรือความเสียหาย ด้วยการรองรับโปรโตคอลขั้นสูง เช่น TSAA และ Modbus TCP/IP 4351B จึงลดความเสี่ยงจากการสื่อสารขัดข้องได้ ช่วยลดเวลาหยุดทำงานของโรงงานและเพิ่มการรับรู้สถานการณ์ของผู้ปฏิบัติงานโดยตรง

การรองรับโปรโตคอลและสถาปัตยกรรมเครือข่าย

สถาปัตยกรรมฮาร์ดแวร์ของ 4351B ได้รับการออกแบบเพื่อการเชื่อมต่อและความถูกต้องสมบูรณ์ของข้อมูลสูงสุด โดยมี พอร์ตอนุกรมสี่พอร์ต และ พอร์ตเครือข่ายสองพอร์ต รองรับอินเทอร์เฟซที่หลากหลายสำหรับความต้องการด้านเทเลเมทรีในภาคอุตสาหกรรม โมดูลนี้รองรับโปรโตคอลหลากหลายประเภท ได้แก่ TriStation, Modbus (RTU/TCP), Peer-to-Peer (UDP/IP) และ SNTP สำหรับการซิงโครไนซ์เวลาทั่วทั้งระบบ คุณสมบัติเด่นคือการรองรับ IP Multicast ผ่านโปรโตคอล TSAA ทำให้ระบบ Tricon สามารถกระจายข้อมูลด้านความปลอดภัยไปยังเวิร์กสเตชันหลายเครื่องพร้อมกันได้โดยไม่ทำให้เครือข่ายทำงานหนักเกินไป ด้วย การแยกพอร์ต 500 VDC 4351B จึงป้องกันแบ็กเพลนภายในของ Tricon จากไฟกระชากภายนอก และช่วยให้มั่นใจว่าความขัดข้องในเครือข่ายภายนอกจะไม่ส่งผลกระทบต่อระบบตรรกะด้านความปลอดภัย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยเกี่ยวกับการเชื่อมต่อและความเข้ากันได้

ความแตกต่างหลักระหว่าง 4351B กับโมดูลอีเทอร์เน็ตมาตรฐานคืออะไร

 4351B เป็น TCM เฉพาะทางที่รองรับการสื่อสารแบบ Peer-to-Peer ระหว่างแชสซี Tricon หลายชุด และรองรับโปรโตคอล TSAA ในตัว ซึ่งจำเป็นสำหรับการสื่อสารความเร็วสูงกับซอฟต์แวร์ TriStation 1131 และจอแสดงผลด้านความปลอดภัยเฉพาะทาง

4351B รองรับการเชื่อมต่อไฟเบอร์ออปติกหรือไม่

รองรับ แม้จะมีพอร์ตอีเทอร์เน็ตแบบทองแดง แต่ก็ใช้งานร่วมกับอินเทอร์เฟซ 100 Mbps Fiber Ethernet ได้ ช่วยป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) และรองรับการสื่อสารในระยะไกลสำหรับแร็กขยายระยะไกล

โมดูลจัดการการซิงโครไนซ์เวลาอย่างไร

 4351B ใช้ SNTP (Simple Network Time Protocol) และรองรับการซิงโครไนซ์เวลาแบบ Peer-to-Peer ทำให้เหตุการณ์ด้านความปลอดภัยทั้งหมดทั่วทั้งโรงงานมีการประทับเวลาด้วยความละเอียดระดับมิลลิวินาที เพื่อการวิเคราะห์หลังเกิดเหตุที่แม่นยำ

สามารถใช้งานโปรโตคอล Modbus และ TriStation พร้อมกันบนโมดูลเดียวได้หรือไม่

ได้อย่างแน่นอน 4351B รองรับการทำงานหลายโปรโตคอล ทำให้คุณสามารถวินิจฉัยระบบผ่าน TriStation พร้อมกับส่งข้อมูลกระบวนการไปยัง DCS ผ่าน Modbus TCP/IP ได้พร้อมกัน

คู่มือการผสานรวมฮาร์ดแวร์และวิศวกรรมภาคสนาม

• การแบ่งส่วนเครือข่าย: สำหรับการใช้งานที่มีความสำคัญต่อความปลอดภัย ควรแยกเครือข่ายของ TCM 4351B ออกจากเครือข่ายไอทีขององค์กรโดยทั่วไปเสมอ ใช้สวิตช์อุตสาหกรรมเฉพาะเพื่อป้องกันบรอดคาสต์สตอร์มไม่ให้ส่งผลกระทบต่อการสื่อสารด้านความปลอดภัยแบบ Peer-to-Peer

• การป้องกันสัญญาณรบกวนและการต่อลงดิน: เมื่อนำพอร์ตอนุกรมไปใช้กับ Modbus RTU ควรตรวจสอบให้แน่ใจว่าสายเคเบิลคู่บิดเกลียวมีชีลด์ (STP) ต่อลงดินที่ปลายเพียงด้านเดียวเท่านั้น (โดยทั่วไปคือติดตั้งที่ฝั่ง Tricon) เพื่อป้องกันกราวด์ลูปที่อาจทำให้เกิดข้อผิดพลาดของข้อมูล

• การกำหนดค่าความซ้ำซ้อน: ในระบบ TMR แนวทางปฏิบัติมาตรฐานคือการติดตั้งโมดูล 4351B สองตัวในช่องสื่อสารของแชสซีหลัก วิธีนี้ช่วยให้มั่นใจได้ว่าการสูญเสียโมดูลหนึ่งตัวหรือสายเครือข่ายหนึ่งเส้นจะไม่ทำให้ผู้ปฏิบัติงานสูญเสียการมองเห็นสถานะระบบ

ความทนทานต่อสภาพแวดล้อมและความน่าเชื่อถือ

 4351B ได้รับการสร้างขึ้นเพื่อรองรับสภาวะอุตสาหกรรมที่รุนแรงที่สุด โครงเครื่องกลที่แข็งแรงและ การแยกวงจร 500 VDC ช่วยป้องกันสภาพแวดล้อมที่มีการสั่นสะเทือนสูงและสัญญาณรบกวนทางไฟฟ้า ซึ่งมักพบในระบบควบคุมกังหันและการผลิตงานหนัก แตกต่างจากสวิตช์เกรดเชิงพาณิชย์ทั่วไป 4351B ได้รับการรับรองให้ทำงานต่อเนื่องที่ 60 องศาเซลเซียส จึงมั่นใจได้ถึงความน่าเชื่อถือในตู้ควบคุมที่ไม่มีระบบควบคุมสภาพอากาศ นอกจากนี้ ความเข้ากันได้ย้อนหลังกับระบบ Tricon v9.x และ v10.x รุ่นก่อนหน้า ทำให้โมดูลนี้เหมาะอย่างยิ่งสำหรับการยืดอายุการใช้งานระบบ โดยเพิ่มความสามารถด้านอีเทอร์เน็ตสมัยใหม่ให้กับอุปกรณ์ด้านความปลอดภัยรุ่นเก่า
