Triconex 9563-910 3000520-390 โมดูลชุดขั้วต่อภายนอก (ETA)

ภาพรวมการผสานรวมระบบ

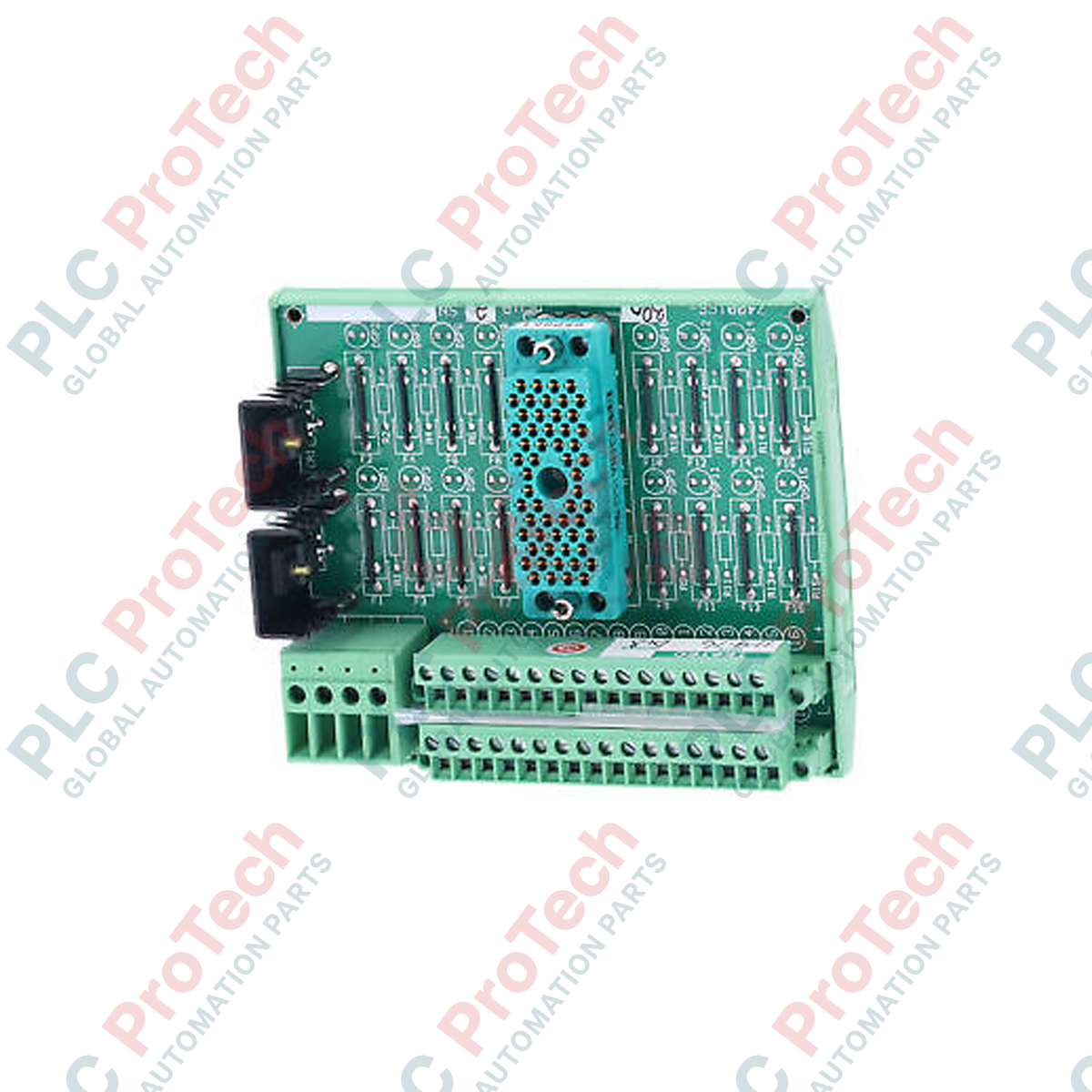

Triconex 3000520-390 (3000520390) ทำหน้าที่เป็นชุดประกอบปลายสายภายนอก (External Termination Assembly หรือ ETA) ที่สำคัญ ซึ่งออกแบบมาเพื่อเชื่อมต่อระหว่างสายไฟภาคสนามกับระบบนิรภัยแบบใช้เครื่องมือวัดของ Tricon ได้อย่างราบรื่น โดยออกแบบเฉพาะสำหรับใช้งานร่วมกับแผงปลายสายภายนอก 9563-910 ส่วนประกอบนี้เป็นองค์ประกอบหลักสำหรับการกำหนดค่า อินพุตดิจิทัลแบบคอมมอน 24 VDC นอกจากงานอินพุตทั่วไปแล้ว ยังเป็นองค์ประกอบสำคัญของ ชุดอัปเกรดโมดูลเอาต์พุตดิจิทัลจาก 3624 เป็น 3625 ซึ่งช่วยให้เปลี่ยนผ่านระบบความหนาแน่นต่ำได้โดยไม่ต้องเดินสายภาคสนามใหม่จำนวนมาก ในสภาพแวดล้อมที่มีความสำคัญสูง เช่น โรงกลั่นน้ำมัน โรงไฟฟ้าพลังความร้อน และโรงงานแปรรูปสารเคมี 3000520-390 ช่วยรักษาความถูกต้องของสัญญาณและปกป้องฮาร์ดแวร์ พร้อมลดเวลาเฉลี่ยในการซ่อมแซม (MTTR) ได้อย่างมากด้วยโครงสร้างแบบโมดูลาร์ที่ติดตั้งบนราง DIN

โครงสร้างฮาร์ดแวร์และตรรกะการป้องกัน

3000520-390 สร้างขึ้นบนแผงวงจรพิมพ์คุณภาพสูงภายในตัวเรือนพลาสติกป้องกัน ซึ่งออกแบบสำหรับติดตั้งบนราง DIN 50 022 วงจรภายในมี การป้องกันด้วยตัวต้านทานอนุกรมในตัว ช่วยปกป้องโมดูล I/O จากความผิดปกติทางไฟฟ้าที่ด้านภาคสนาม ชุดประกอบนี้รองรับความหนาแน่น 16 จุด โดยแต่ละจุดเชื่อมต่อร่วมกันเพื่อทำให้โครงสร้างการเดินสายของวงจร 24 VDC ง่ายขึ้น เมื่อนำไปใช้ใน แนวทางการอัปเกรด 9662-610L จะทำหน้าที่เป็นชั้นแปลงทางกายภาพและทางไฟฟ้าที่จำเป็นสำหรับให้โมดูล เอาต์พุตดิจิทัล 3625 ทำงานภายในตำแหน่งติดตั้งเดิมได้ ทำให้การทำงานของตรรกะนิรภัยไม่หยุดชะงักระหว่างการปรับปรุงฮาร์ดแวร์

ข้อมูลจำเพาะทางเทคนิคโดยละเอียด

คำถามที่พบบ่อยด้านเทคนิคที่สำคัญ

สามารถใช้ 3000520-390 กับโมดูลเอาต์พุตดิจิทัลได้หรือไม่?

ได้ แม้โดยหลักจะใช้งานร่วมกับแผงอินพุตดิจิทัล (9563-910) แต่ชิ้นส่วนนี้ได้รับการยืนยันให้เป็นส่วนประกอบในชุดอัปเกรดโมดูล DO จาก 3624 เป็น 3625 ในบริบทนี้ ชิ้นส่วนดังกล่าวช่วยให้สัญญาณเอาต์พุตดิจิทัลความหนาแน่นต่ำเปลี่ยนผ่านภายในโครงสร้างระบบ Tricon ได้

ระยะทางสูงสุดที่อนุญาตสำหรับการเดินสายภาคสนามคือเท่าใด?

ETA ใช้สายอินเทอร์เฟซ 4000093-310 โดยความยาวมาตรฐานคือ 10 ฟุต (3 เมตร) ระบบรองรับสายที่มีความยาวกำหนดเองได้สูงสุด 90 ฟุต (ประมาณ 27 เมตร) เพื่อรองรับรูปแบบการจัดวางตู้ที่หลากหลายโดยไม่ทำให้สัญญาณเสื่อมคุณภาพ

การป้องกันด้วยตัวต้านทานมีประโยชน์ต่อระบบอย่างไร?

ตัวต้านทานอนุกรมทำหน้าที่เป็นตัวจำกัดกระแส ช่วยป้องกันไม่ให้การลัดวงจรเพียงจุดเดียวในภาคสนามทำให้โมดูล I/O ที่เชื่อมต่ออยู่เสียหายรุนแรง จึงช่วยแยกความผิดปกติและรักษาความพร้อมใช้งานของระบบในระดับสูง

คู่มือการติดตั้งและบำรุงรักษาหน้างาน

• แรงบิดและความแน่นของการเดินสาย: เมื่อยึดตัวนำขนาดระหว่าง 24 ถึง 12 AWG ตรวจสอบให้แน่ใจว่าขั้วต่อแบบบีบอัดขันแน่นด้วยแรงบิดตามที่ผู้ผลิตกำหนด (โดยทั่วไป 0.5 Nm) เพื่อป้องกันการคลายตัวจากแรงสั่นสะเทือนในพื้นที่อุตสาหกรรมที่มีแรงสั่นสะเทือนสูง

• การจัดการสายเคเบิล: ตรวจสอบให้แน่ใจว่าสายอินเทอร์เฟซ 4000093-310 เดินแยกจากสายไฟ AC แรงดันสูง โดยเว้นระยะห่างจากสายไฟอย่างน้อย 50 มม. เพื่อลด EMI (การรบกวนทางแม่เหล็กไฟฟ้า) ที่มีต่อสัญญาณลอจิก 24 VDC

• การต่อลงดินของราง DIN: เพื่อการป้องกันไฟกระชากที่เหมาะสม ตรวจสอบให้แน่ใจว่าราง DIN ต่อลงดินร่วมกับจุดกราวด์หลักของเครื่องมือวัด (Earth) ด้วยตัวนำที่มีอิมพีแดนซ์ต่ำ ตัวเรือนพลาสติกทำหน้าที่เป็นฉนวน แต่จุดอ้างอิงกราวด์ของแผงวงจรพิมพ์ต้องอาศัยศักย์ไฟฟ้าของระบบที่เสถียร

ข้อได้เปรียบด้านความทนทานในงานอุตสาหกรรม

3000520-390 ได้รับการออกแบบให้มีความทนทานต่อสภาพแวดล้อมใกล้เคียงกับแชสซี Tricon หลัก รองรับการทำงานต่อเนื่องในบรรยากาศที่มีความชื้นโดยไม่เกิดการควบแน่น และทนต่อแรงเค้นทางกลที่พบได้ทั่วไปในงานอุตสาหกรรมหนัก ด้วยการใช้โครงสร้างแบบ “เชื่อมต่อร่วมกัน” พร้อมตัวต้านทานในตัว จึงช่วยลดความซับซ้อนของตู้ปลายสาย ทำให้การจัดระเบียบสายเรียบร้อยขึ้นและช่วยให้วิศวกรซ่อมบำรุงตรวจหาปัญหาได้ง่ายขึ้นระหว่างการเดินเครื่องจริงของโรงงาน
