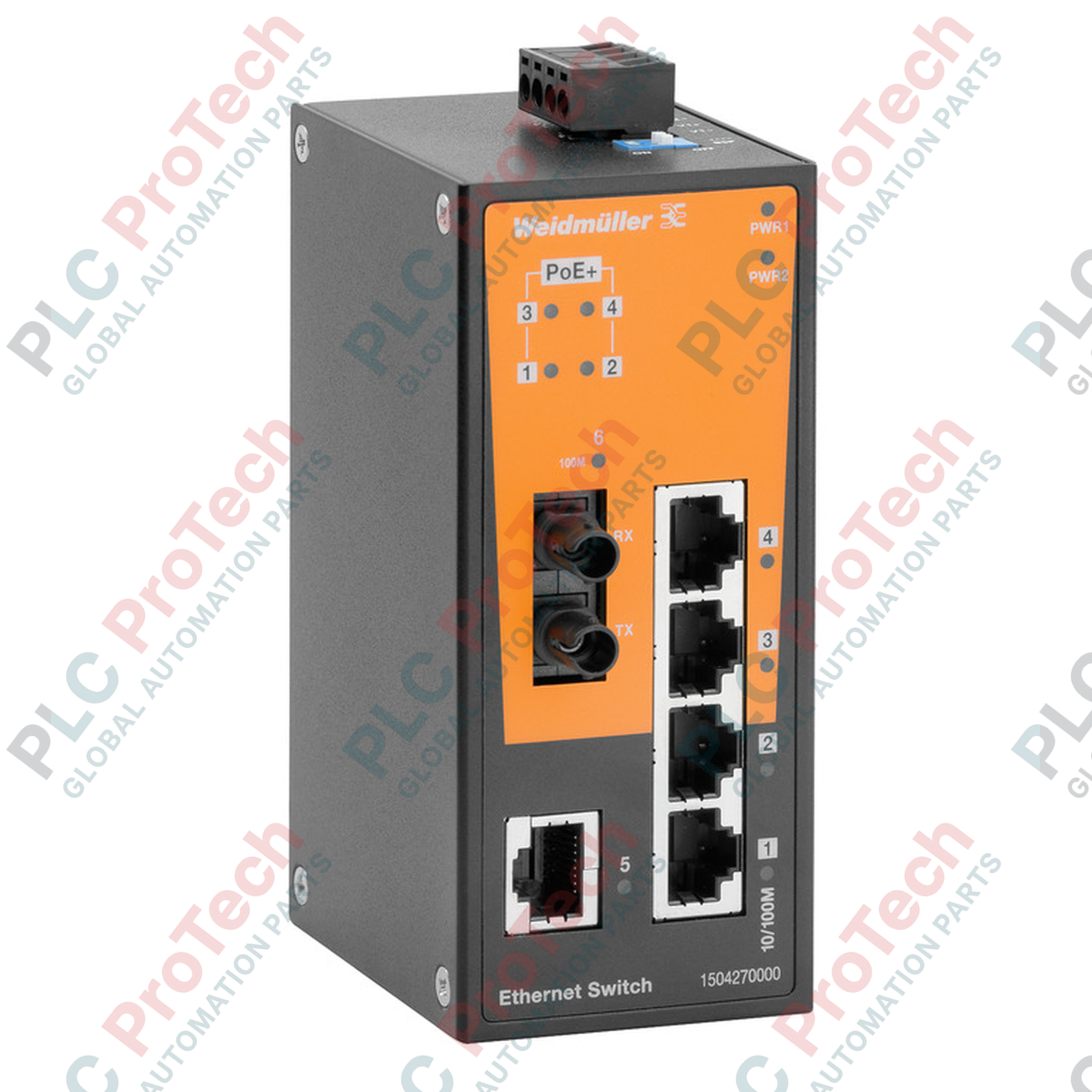

เพื่อให้การเชื่อมต่ออีเทอร์เน็ตและการจ่ายไฟมีความเสถียรในสภาพแวดล้อมอุตสาหกรรมที่มีความต้องการสูง Weidmuller 1504270000 (รุ่น IE-SW-BL06-1TX-4POE-1ST) จึงมอบโซลูชันเครือข่ายแบบไม่มีการจัดการที่เชื่อถือได้ อุปกรณ์นี้รวมพอร์ต Power-over-Ethernet (PoE+) ที่รองรับ IEEE 802.3af/at จำนวน สี่พอร์ต พอร์ต RJ45 มาตรฐาน 10/100BaseT(X) จำนวนหนึ่งพอร์ต และพอร์ตไฟเบอร์มัลติโหมด 100BaseFX จำนวนหนึ่งพอร์ต ที่ใช้ ขั้วต่อ ST-Duplex สวิตช์นี้ติดตั้งใน ตัวเครื่องอะลูมิเนียม IP30 ที่แข็งแรง ออกแบบมาให้ทนต่อสัญญาณรบกวนทางแม่เหล็กไฟฟ้าที่รุนแรงและความแปรผันของอุณหภูมิอย่างมาก ซึ่งพบได้ทั่วไปในเครือข่ายระบบอัตโนมัติในโรงงานและระบบควบคุมกระบวนการ
| ผู้ผลิต | Weidmuller |
| หมายเลขชิ้นส่วน / SKU | 1504270000 |
| ชื่อรุ่น | IE-SW-BL06-1TX-4POE-1ST |
| ประเภทสวิตช์ | PoE แบบไม่มีการจัดการ |
| ความเร็วการส่งข้อมูล | Fast Ethernet (10/100 Mbps) |
| พอร์ต RJ45 | 1x 10/100BaseT(X) |
| พอร์ต PoE | 4x 10/100BaseT(X) PoE+ (IEEE 802.3at/af) |
| พอร์ตไฟเบอร์ออปติก | 1x 100BaseFX มัลติโหมด (ขั้วต่อ ST-Duplex) |
| ระยะการส่งข้อมูล (โดยทั่วไป) | 5 กม. |
| ขนาดตาราง MAC | 1 K |
| ขนาดบัฟเฟอร์แพ็กเก็ต | 512 kBit |
| แรงดันไฟเลี้ยง | 24/48 V DC (อินพุตสำรอง 2 ช่อง) |
| การใช้กระแสไฟฟ้า | 5.5 A ที่ 24 V DC, 2.6 A ที่ 48 V DC (เมื่อใช้ PoE+ เต็มโหลด) |
| ประเภทการเชื่อมต่อ | เทอร์มินัลบล็อกแบบถอดได้ 4 พิน จำนวน 1 ชุด |
| วัสดุตัวเรือน | อะลูมิเนียม |
| ระดับการป้องกัน | IP30 |
| ประเภทการติดตั้ง | ราง DIN, แผง (พร้อมชุดติดตั้งเสริม) |
| อุณหภูมิขณะใช้งาน | 0 ถึง 60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นขณะใช้งาน | 5% ถึง 95% (ไม่ควบแน่น) |
| ขนาด (กว้าง x สูง x ลึก) | 50 มม. x 115 มม. x 70 มม. |
| น้ำหนักสุทธิ | 375 g |
| น้ำหนักขนส่ง (คำนวณแล้ว) | 1 กก. |
| พินเทอร์มินัล / อินเทอร์เฟซ | ฟังก์ชัน / การกำหนดวงจร |
|---|---|
| พิน 1 (เทอร์มินัลบล็อก) | V1+ (อินพุตกำลังหลัก +24 / +48 V DC) |
| ขา 2 (เทอร์มินัลบล็อก) | V1- (กราวด์อินพุตกำลังหลัก) |
| ขา 3 (เทอร์มินัลบล็อก) | V2+ (อินพุตกำลังสำรอง +24 / +48 V DC) |
| ขา 4 (เทอร์มินัลบล็อก) | V2- (กราวด์อินพุตกำลังสำรอง) |
| พอร์ต 1 ถึง 4 (RJ45) | Fast Ethernet 10/100BaseT(X) พร้อมเอาต์พุต PoE+ ตามมาตรฐาน IEEE 802.3at |
| พอร์ต 5 (RJ45) | อัปลิงก์ Fast Ethernet มาตรฐาน 10/100BaseT(X) |
| พอร์ต 6 (ST-Duplex) | พอร์ตไฟเบอร์ออปติกมัลติโหมด 100BaseFX (TX/RX) |
IE-SW-BL06-1TX-4POE-1ST ใช้แทนรุ่นมาตรฐานที่ไม่มี PoE ได้ในกรณีที่อุปกรณ์ภาคสนามต้องรับไฟผ่านสายข้อมูล โปรดทราบว่าอินเทอร์เฟซไฟเบอร์ ST-Duplex ต้องใช้สายไฟเบอร์แบบมัลติโหมดที่เข้าคู่กัน (50/125 หรือ 62.5/125 ไมโครเมตร) และไม่สามารถใช้งานร่วมกับระบบโหมดเดี่ยว (SC/LC) ได้หากไม่มีตัวแปลงสื่อแบบแอ็กทีฟ
เมื่อทำงานที่ 24 V DC คอนเวอร์เตอร์เพิ่มแรงดันภายในจะสร้างความร้อนสูงเมื่อรับโหลด PoE+ เต็มกำลัง 120W เว้นระยะห่างด้านข้างบนราง DIN อย่างน้อย 20 มม. เพื่อป้องกันการลดประสิทธิภาพเนื่องจากความร้อนหรือการเสื่อมสภาพของโมดูลข้างเคียง ห้ามให้กระแสอินพุตเกินเกณฑ์ 5.5 A ที่ 24 V DC
ต่อสกรูกราวด์เพื่อการทำงานบนแชสซีโดยตรงเข้ากับกราวด์ของราง DIN ในพื้นที่ซึ่งมีอิมพีแดนซ์ต่ำ ใช้สายคู่บิดเกลียวมีชีลด์ (STP) Cat5e หรือ Cat6 สำหรับพอร์ต RJ45 เพื่อลดสัญญาณรบกวนแม่เหล็กไฟฟ้าความถี่สูงในศูนย์ควบคุมมอเตอร์
คำเตือนสำคัญ
ตรวจสอบให้แหล่งจ่ายไฟทั้งหมด (V1 และ V2) ปราศจากพลังงานโดยสมบูรณ์ก่อนเดินสายเข้ากับเทอร์มินัลบล็อก 4 ขา ตรวจสอบว่าเอาต์พุตของแหล่งจ่ายไฟตรงกับพิกัด 24/48 V DC ของสวิตช์ การไม่แยกแหล่งจ่ายไฟอาจทำให้เกิดไฟฟ้าช็อต อุปกรณ์เสียหาย หรืออันตรายจากอาร์กแฟลช
ติดตั้งสวิตช์เข้ากับราง DIN TS35 ให้แน่นหนา โดยตรวจสอบให้สลักด้านบนเข้าล็อกก่อน แล้วจึงกดคลิปด้านล่างให้เข้าที่
ต่อสายกราวด์ดินเพื่อการทำงานเข้ากับสกรูกราวด์ที่กำหนดบนตัวเครื่องอะลูมิเนียม เพื่อให้มีการป้องกัน EMI อย่างเหมาะสม
ต่อสายไฟอินพุตกำลังสำรองเข้ากับเทอร์มินัลบล็อกแบบถอดได้ 4 ขา แล้วขันสกรูด้วยแรงบิด 0.5 นิวตันเมตร
เสียบหัวต่อไฟเบอร์ ST-Duplex โดยตรวจสอบให้การจัดแนวไขว้ TX/RX ตรงกับทรานซีฟเวอร์ระยะไกลอย่างถูกต้อง
เชื่อมต่อสายภาคสนาม Ethernet RJ45 และ PoE โดยตรวจสอบว่าไฟ LED ของพอร์ตสว่างขึ้นเพื่อแสดงว่าลิงก์และการจ่ายไฟทำงานอยู่
