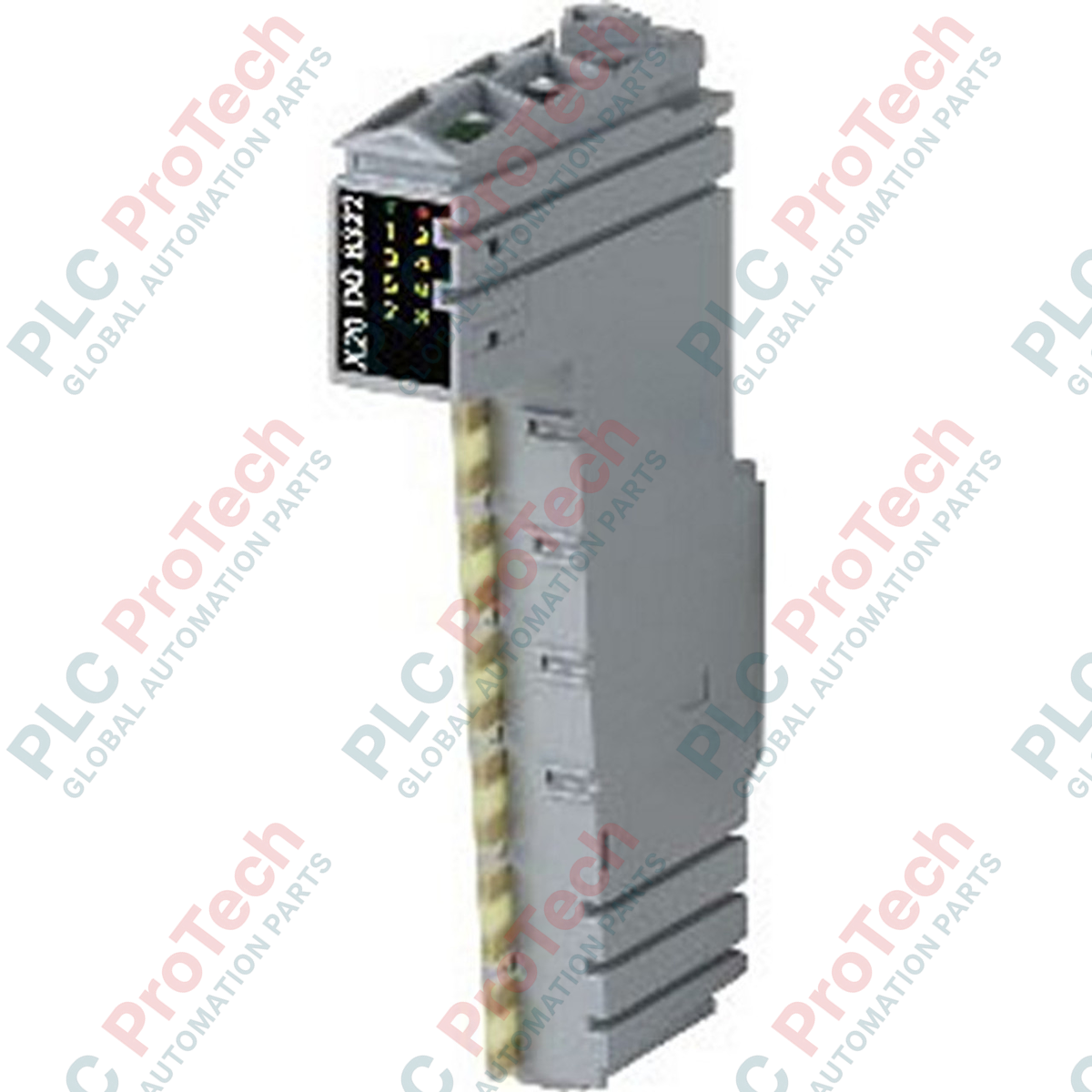

BR X20DO8322 X20 ซีรีส์ โมดูลเอาต์พุตดิจิทัล

ภาพรวมผลิตภัณฑ์

 X20DO8322 (X20DO8322) เป็นโซลูชันเอาต์พุตดิจิทัลความหนาแน่นสูงในกลุ่มผลิตภัณฑ์ระบบโมดูลาร์ B&R X20 System โมดูลนี้มีเอาต์พุตในตัว 8 ช่อง ออกแบบมาเพื่อควบคุมแอกชูเอเตอร์ วาล์วโซลินอยด์ และรีเลย์ในสภาพแวดล้อมอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง เช่น สายการประกอบยานยนต์ บรรจุภัณฑ์ยา และโรงบำบัดน้ำ โดยทำงานที่ 24 VDC และจ่ายกระแสแบบซอร์สซิง 0.5 A ต่อช่อง X20DO8322 จึงเป็นอินเทอร์เฟซที่เชื่อถือได้ระหว่างลอจิกของคอนโทรลเลอร์กับฮาร์ดแวร์ภาคสนาม การออกแบบการเชื่อมต่อแบบ 1 สายช่วยใช้พื้นที่ในตู้ควบคุมอย่างมีประสิทธิภาพ ขณะที่สถาปัตยกรรมแบบโมดูลาร์ “สไลซ์” ช่วยให้ขยายระบบและบำรุงรักษาได้อย่างรวดเร็ว ลดต้นทุนรวมตลอดอายุการใช้งาน (TCO) และลดโอกาสที่ระบบจะหยุดทำงาน

สถาปัตยกรรมฮาร์ดแวร์และลอจิกของช่องสัญญาณ

 X20DO8322 ใช้ลอจิกเอาต์พุตแบบซอร์สซิง (PNP) ซึ่งหมายความว่าโมดูลจะสวิตช์ศักย์ไฟฟ้าบวก 24 VDC ไปยังโหลด วิธีนี้เป็นมาตรฐานอุตสาหกรรมด้านความปลอดภัยและการตรวจแก้ปัญหาในตลาดยุโรปและตลาดทั่วโลก

• การเชื่อมต่อแบบ 1 สาย: โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับการเชื่อมต่อแบบ 1 สาย โดยจัดการกราวด์ร่วมจากภายนอกหรือผ่านฐานบัสเฉพาะ ทำให้มีขนาดกว้างเพียง 12.5 มม.

• ความเข้ากันได้ของเฟิร์มแวร์: รับประกันความสมบูรณ์ของระบบตั้งแต่ เฟิร์มแวร์เวอร์ชัน V1.00เป็นต้นไป ช่วยให้มีผลิตภัณฑ์พร้อมใช้งานในระยะยาวและมีประสิทธิภาพเสถียรในสภาพแวดล้อม B&R ทั้งรุ่นเก่าและรุ่นใหม่

• ความหนาแน่นของกำลังไฟ: การจัดการ 8 ช่องที่ช่องละ 0.5 A ภายในช่องโมดูลดิจิทัลเดียว ให้สมดุลที่ดีระหว่างความหนาแน่นของ I/O และการระบายความร้อน

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

เอาต์พุตประเภท “ซอร์ส” (PNP) ใน X20DO8322 มีข้อดีอย่างไร

เอาต์พุตประเภท “ซอร์ส” ของ X20DO8322 เป็นที่นิยมในด้านความปลอดภัยทางอุตสาหกรรม เพราะหากสายไฟลัดวงจรเข้ากับโครงเครื่อง (กราวด์) เอาต์พุตจะยังคงปิดอยู่ ในระบบแบบ “ซิงก์” (NPN) ความผิดปกติของกราวด์อาจทำให้แอกชูเอเตอร์ทำงานโดยไม่ตั้งใจ ส่งผลให้เครื่องจักรเคลื่อนที่อย่างเป็นอันตราย

การเชื่อมต่อแบบ 1 สายส่งผลต่อภาระงานเดินสายอย่างไร

การออกแบบแบบ 1 สายช่วยลดจำนวนจุดต่อสายภายในบล็อก X20 ได้อย่างมาก เนื่องจากโมดูลต้องใช้เพียงสายสัญญาณสำหรับเอาต์พุตแต่ละช่อง วิศวกรจึงสามารถใช้เทอร์มินัลบล็อกความหนาแน่นสูง ซึ่งช่วยลดพื้นที่ทางกายภาพของสถานี PLC ได้สูงสุด 50% เมื่อเทียบกับโมดูลแบบ 3 สายทั่วไป

สามารถต่อเอาต์พุตหลายช่องแบบขนานเพื่อขับโหลดที่มีขนาดใหญ่ขึ้นได้หรือไม่

โดยทั่วไป ไม่แนะนำให้ต่อเอาต์พุตของ X20DO8322 แบบขนานเพื่อขับโหลดเดี่ยวที่มีกระแสสูงกว่า 0.5 A เว้นแต่เวลาสวิตช์จะซิงโครไนซ์กันอย่างสมบูรณ์ผ่านซอฟต์แวร์ สำหรับโหลดที่เกิน 0.5 A แนวทางปฏิบัติที่ดีที่สุดคือใช้รีเลย์คั่นกลางหรือโมดูล X20 สำหรับกระแสสูงโดยเฉพาะ

คู่มือวิศวกรรมภาคสนามและการติดตั้ง

• การป้องกันโอเวอร์โหลด: แม้ซีรีส์ X20 จะมีระบบป้องกันภายใน แต่ควรตรวจสอบให้แน่ใจเสมอว่าโหลดเหนี่ยวนำ เช่น วาล์วโซลินอยด์ขนาดใหญ่ ติดตั้งไดโอดฟลายแบ็กหรืออุปกรณ์ลดแรงดันกระชากภายนอก การดำเนินการนี้ช่วยป้องกันแรงดันย้อนกลับจากสนามแม่เหล็กไฟฟ้าไม่ให้ทำให้ทรานซิสเตอร์เอาต์พุตของ X20DO8322 เสื่อมสภาพก่อนเวลาอันควร

• การเลือกเทอร์มินัลบล็อก: ตรวจสอบให้แน่ใจว่าใช้เทอร์มินัลบล็อก X20 ที่ถูกต้อง เช่น X20TB12 สำหรับการกำหนดค่าแบบ 1 สาย ตรวจสอบว่าคันล็อกทั้งหมดเข้าตำแหน่งอย่างแน่นหนา เพื่อรักษาการเชื่อมต่อที่ทนต่อแรงสั่นสะเทือน โดยเฉพาะในงานที่เกี่ยวข้องกับเครื่องจักรหมุน

• การจัดการภาระความร้อน: เมื่อทั้ง 8 ช่องทำงานพร้อมกันที่โหลดเต็ม 0.5 A โมดูลจะเกิดความร้อนเฉพาะจุด ตรวจสอบให้แน่ใจว่าตู้ควบคุมมีการไหลเวียนอากาศเพียงพอ หากอุณหภูมิแวดล้อมสูงเกิน 45 องศาเซลเซียสควรพิจารณาติดตั้งสเปเซอร์ขนาด 12.5 มม. ระหว่างโมดูลที่มีโหลดสูง เพื่อยืดอายุการใช้งานของชิ้นส่วน

ข้อได้เปรียบทางวิศวกรรม

 X20DO8322 โดดเด่นด้านการควบคุมที่แม่นยำด้วยเวลาหน่วงการแพร่สัญญาณต่ำและความสามารถในการสวิตช์ที่ความถี่สูง น้ำหนักจัดส่ง 2.0 กก. ซึ่งสะท้อนมาตรฐานบรรจุภัณฑ์ขนาดใหญ่ ตอกย้ำความแข็งแรงทนทานของตัวเรือนอุตสาหกรรม B&R การผสานรวมโดยตรงเข้ากับ B&R Automation Studio ช่วยให้สามารถใช้ฟังก์ชันวิเคราะห์ขั้นสูง เช่น การตรวจจับไฟฟ้าลัดวงจรและการตรวจสอบโหลดขาด ซึ่งจำเป็นต่อกลยุทธ์การบำรุงรักษาเชิงคาดการณ์ตามแนวคิดอุตสาหกรรม 4.0
