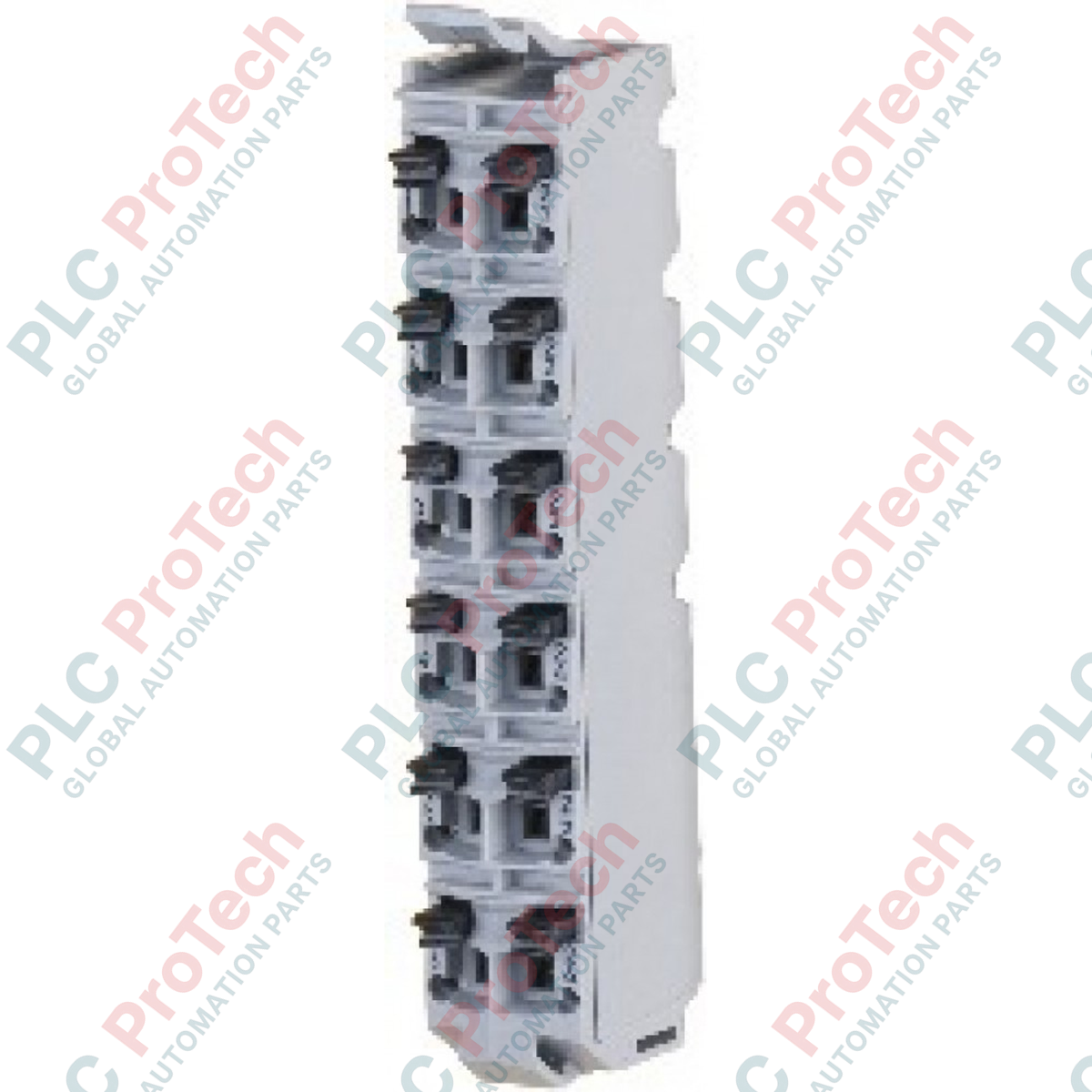

เทอร์มินัลบล็อกแบบเสียบ 12 พิน B&R X20 รุ่น X20TB12

ภาพรวมผลิตภัณฑ์

 X20TB12 (X20TB12) เป็นเทอร์มินัลบล็อกแบบ 12 พินความหนาแน่นสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับสถาปัตยกรรม I/O แบบโมดูลาร์ของระบบ B&R X20 เทอร์มินัลบล็อกนี้ใช้เทคโนโลยีการเชื่อมต่อแบบกดเสียบขั้นสูง ช่วยให้เดินสายได้อย่างรวดเร็วโดยไม่ต้องใช้เครื่องมือ ลดเวลาในการประกอบและต้นทุนแรงงานระหว่างการผลิตตู้ควบคุมได้อย่างมาก  X20TB12 ได้รับการออกแบบให้มีความน่าเชื่อถือสูงสุดในสภาพแวดล้อมอุตสาหกรรม โดยให้การเชื่อมต่อที่มั่นคงและทนต่อแรงสั่นสะเทือนสำหรับการจ่ายกำลังไฟ 240 VAC และการส่งสัญญาณ โครงสร้างขึ้นรูปอย่างแม่นยำและหน้าสัมผัสที่นำไฟฟ้าได้ดีช่วยให้การเชื่อมต่อมีความต้านทานต่ำ ทำให้เป็นส่วนประกอบสำคัญในการรักษาความสมบูรณ์ของสัญญาณตลอดโมดูลดิจิทัลและแอนะล็อกหลากหลายรุ่นของระบบ X20

การกำหนดค่าทางเทคนิค

X20TB12 ได้รับการปรับให้เหมาะสมสำหรับการเชื่อมต่อทางไฟฟ้าประสิทธิภาพสูง การออกแบบแคลมป์เทอร์มินัลแบบกดเสียบใช้แรงกดทั่วไปเพียง 10 N ต่อหน้าสัมผัส จึงสามารถเสียบสายแกนแข็งหรือสายที่ติดปลอกหางปลาได้โดยตรง รูปทรงหน้าสัมผัสได้รับการออกแบบสำหรับแรงดันไฟฟ้าปกติ 240 VAC (รองรับสูงสุด 300 VAC) และมีความต้านทานหน้าสัมผัสต่ำเป็นพิเศษที่ ≤5 mΩ เพื่อลดการสูญเสียทางความร้อน ใช้งานได้เฉพาะกับสายทองแดงเท่านั้น  X20TB12 จึงช่วยให้เส้นทางไฟฟ้ามีเสถียรภาพสำหรับการใช้งานกระแสสูง การออกแบบเชิงกลมีช่องติดฉลากและจุดทดสอบในตัว ช่วยให้ช่างซ่อมบำรุงสามารถตรวจวินิจฉัยได้โดยไม่ต้องถอดสายภาคสนาม

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

X20TB12 รองรับสายตีเกลียวที่ไม่มีปลอกหางปลาหรือไม่

แม้เทคโนโลยีแบบกดเสียบจะได้รับการปรับให้เหมาะกับสายแกนแข็งและสายที่ติดปลอกหางปลา แต่สามารถเสียบสายตีเกลียวได้โดยใช้ไขควงมาตรฐานกดตัวปลดสีส้ม อย่างไรก็ตาม เพื่อให้ทนต่อแรงสั่นสะเทือนได้ในระยะยาว ขอแนะนำอย่างยิ่งให้ใช้ปลอกหางปลาที่เข้าหัวด้วยการย้ำ

สามารถใช้สายอะลูมิเนียมกับเทอร์มินัลบล็อกนี้ได้หรือไม่

ไม่ได้ X20TB12 รองรับเฉพาะสายทองแดงเท่านั้น การใช้สายอะลูมิเนียมอาจทำให้เกิดการกัดกร่อนแบบกัลวานิกและเพิ่มความต้านทานหน้าสัมผัส ซึ่งอาจส่งผลให้เกิดความร้อนสะสมเฉพาะจุดหรือสัญญาณสูญหาย

จะทดสอบแรงดันไฟฟ้าบน X20TB12 ที่เดินสายแล้วได้อย่างไร

พินทั้ง 12 พินมีช่องทดสอบเฉพาะ ช่องดังกล่าวช่วยให้โพรบมัลติมิเตอร์มาตรฐานสัมผัสกับบัสบาร์ภายในได้โดยไม่ต้องถอดสายหรือถอดเทอร์มินัลบล็อกจากโมดูล I/O จึงช่วยให้การแก้ไขปัญหาปลอดภัยและมีประสิทธิภาพ

คู่มือวิศวกรรมและการติดตั้ง

• ความแม่นยำในการเดินสาย: ตรวจสอบให้แน่ใจว่าสายทองแดงทุกเส้นปอกยาวพอดี 7–9 มม. การปอกสั้นเกินไปอาจทำให้ยึดสายเชิงกลได้ไม่แน่นหนา ขณะที่การปอกยาวเกินไปจะทำให้ตัวนำโผล่ ซึ่งเพิ่มความเสี่ยงต่อการลัดวงจรระหว่างพินข้างเคียงในงาน 240 VAC ที่มีความหนาแน่นสูง

• การลดแรงดึงและการจัดเส้นทางสาย: เพื่อป้องกันแรงเค้นเชิงกลที่หน้าสัมผัสแบบกดเสียบ ตรวจสอบให้แน่ใจว่าสายภาคสนามได้รับการรองรับอย่างเหมาะสมภายในรางเก็บสาย หลีกเลี่ยงการดัดสายให้โค้งแคบตรงทางออกของเทอร์มินัลบล็อก เนื่องจากอาจทำให้เกิดแรงงัดกับแคลมป์ภายใน และอาจทำให้ค่าความต้านทานหน้าสัมผัส ≤5 mΩ เสื่อมลงเมื่อเวลาผ่านไป

• การเข้ารหัสและการระบุขั้ว: ใช้ช่องติดฉลากในตัวของ X20TB12 เพื่อทำเครื่องหมายแต่ละเทอร์มินัลอย่างชัดเจน เมื่อนำไปใช้ในระบบที่ซับซ้อนซึ่งมี X20TB12 หลายชุด ให้ตรวจสอบการเข้ารหัสเชิงกลเพื่อให้แน่ใจว่าเทอร์มินัลบล็อกที่ถูกต้องจับคู่กับโมดูล I/O ที่ตรงกัน ป้องกันการต่อสายไฟและสายสัญญาณไขว้โดยไม่ตั้งใจ
