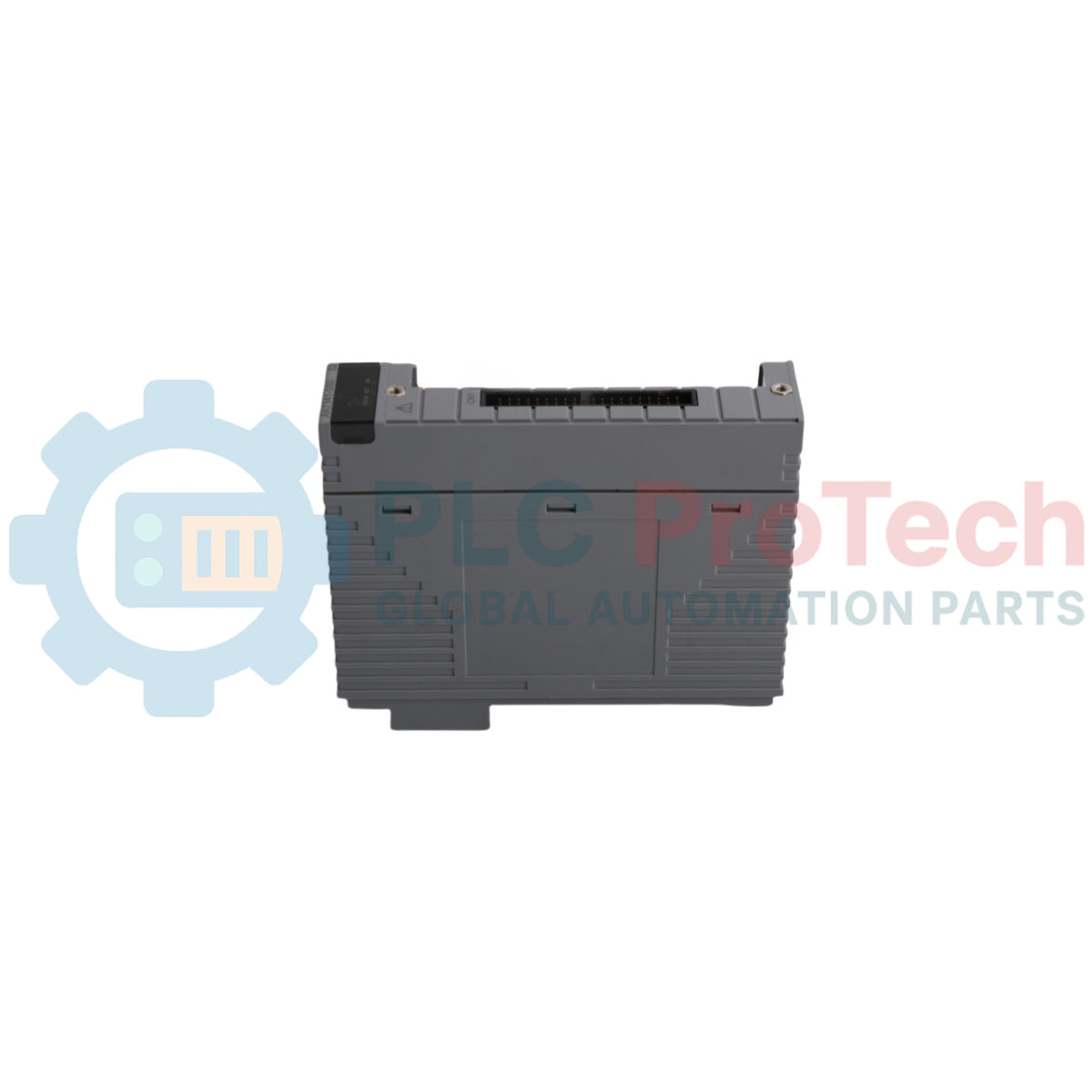

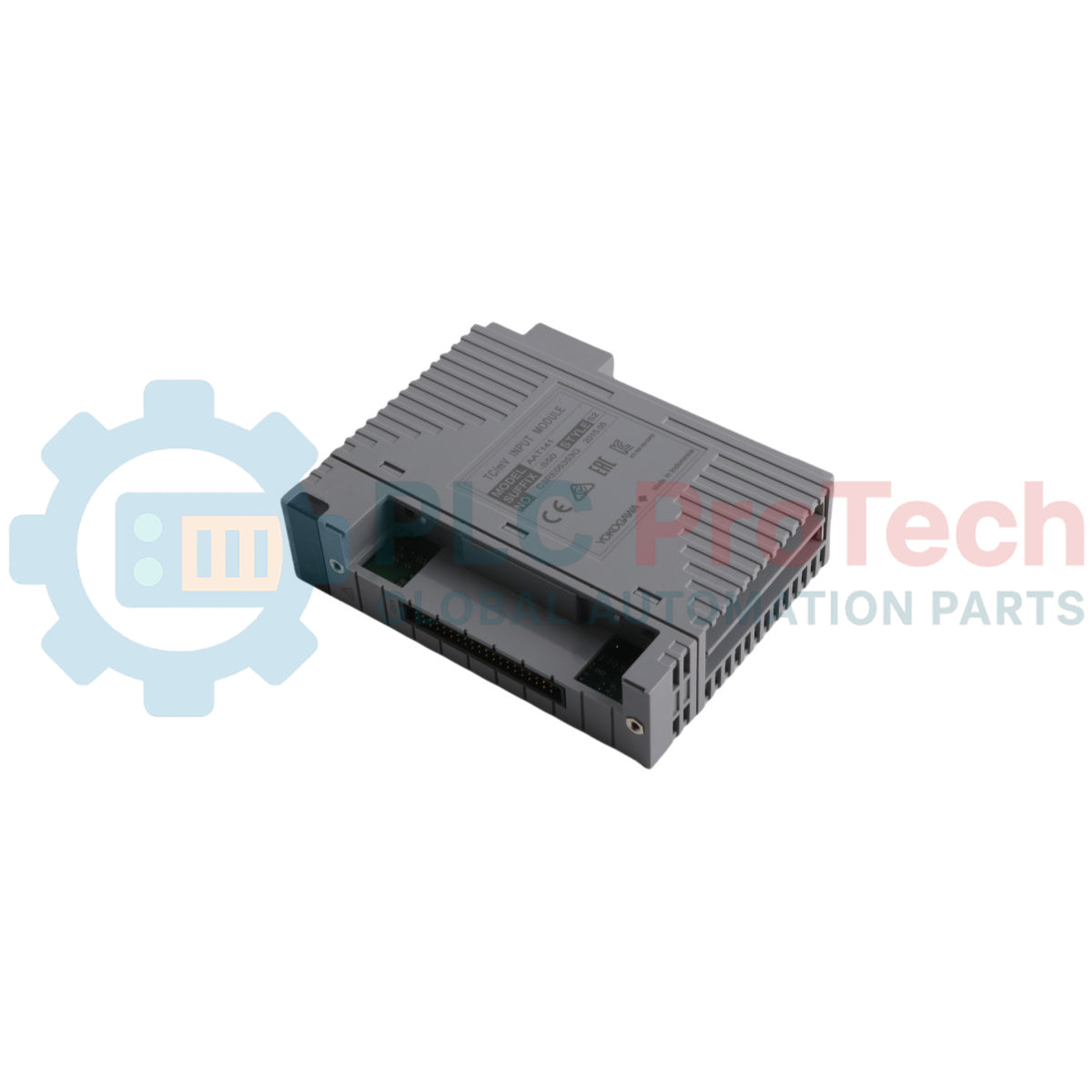

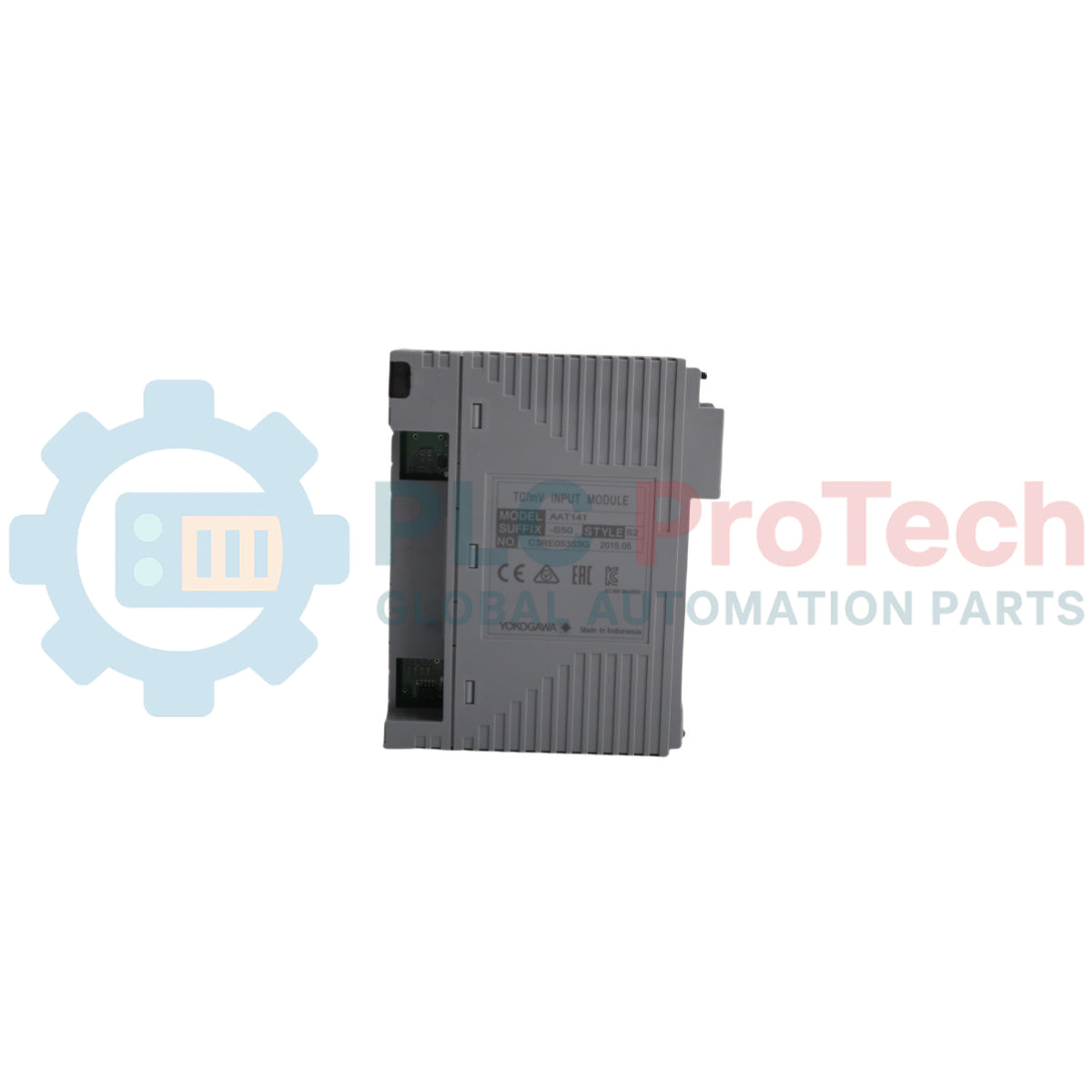

โมดูลอินพุต TC/mV Yokogawa AAT141-S50 S2 16 ช่อง

ภาพรวมผลิตภัณฑ์

AAT141-S50 S2 (AAT141) เป็นโมดูลอินพุตแบบแยกวงจร 16 ช่องความหนาแน่นสูง ซึ่งออกแบบมาโดยเฉพาะสำหรับระบบควบคุมแบบกระจาย Yokogawa CENTUM VP (DCS) โมดูลนี้เชี่ยวชาญด้านการรับสัญญาณระดับต่ำจากเทอร์โมคัปเปิล (TC) และแหล่งสัญญาณมิลลิโวลต์ (mV) ได้อย่างแม่นยำ รองรับเซนเซอร์อุตสาหกรรมหลากหลายประเภท ได้แก่ ประเภท R, J, K, E, T, B, S และ N ออกแบบมาสำหรับการตรวจติดตามอุณหภูมิที่มีความสำคัญต่อภารกิจในอุตสาหกรรมต่าง ๆ เช่น การผลิตเหล็ก การผลิตแก้ว และการผลิตไฟฟ้า AAT141 ให้ความสมบูรณ์ของสัญญาณในระดับยอดเยี่ยมด้วยแรงดันทน 1500 V AC สถาปัตยกรรมแบบแยกวงจรช่วยกำจัดข้อผิดพลาดจากการต่อลงกราวด์หลายจุด ซึ่งมีความสำคัญอย่างยิ่งในการป้องกันการคลาดเคลื่อนของการวัดอุณหภูมิ ด้วยการรองรับการกำหนดค่าแบบซ้ำซ้อนสองชุดและมีรอบการอัปเดตข้อมูล 1 วินาที โมดูลนี้จึงช่วยให้มองเห็นกระบวนการได้อย่างต่อเนื่อง และลดความเสี่ยงของการหยุดทำงานที่มีค่าใช้จ่ายสูงอันเนื่องมาจากสัญญาณเซนเซอร์รบกวนหรือฮาร์ดแวร์ขัดข้อง

รายละเอียดรหัสต่อท้าย

ชื่อรุ่น AAT141-S50 ระบุมาตรฐานฮาร์ดแวร์และการรับรองด้านความปลอดภัยของอุปกรณ์:

• -S: ระบุฮาร์ดแวร์ประเภทมาตรฐาน ซึ่งปรับให้เหมาะกับการรับข้อมูลที่มีความน่าเชื่อถือสูงภายในระบบย่อย CENTUM VP FIO

• 5: ระบุว่าโมดูลนี้ผลิตโดยไม่มีระบบป้องกันการระเบิด มีไว้สำหรับใช้งานในพื้นที่ปลอดภัยหรือตู้ควบคุมที่ผ่านการไล่อากาศและอัดความดันอย่างเหมาะสม

• 0: ระบุการกำหนดค่าแบบพื้นฐาน ซึ่งให้ความสามารถมาตรฐานในการประมวลผลเทอร์โมคัปเปิลและมิลลิโวลต์ 16 ช่อง โดยไม่มีตัวปรับแต่งเฉพาะเพิ่มเติม

• S2: แทนรหัสรูปแบบ/รุ่นปรับปรุงของฮาร์ดแวร์ เพื่อให้มั่นใจว่าสามารถใช้งานร่วมกับหน่วยโหนด STARDOM และ CENTUM รุ่นล่าสุดได้

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

AAT141 รองรับเทอร์โมคัปเปิลแบบต่อลงกราวด์หรือไม่ต่อลงกราวด์หรือไม่?

ขอแนะนำอย่างยิ่งให้ใช้เทอร์โมคัปเปิลแบบไม่ต่อลงกราวด์ เนื่องจาก AAT141 เป็นโมดูลแบบแยกวงจร การใช้เทอร์โมคัปเปิลแบบต่อลงกราวด์อาจทำให้เกิดการต่อลงกราวด์หลายจุดระหว่างช่องสัญญาณต่าง ๆ ซึ่งมักนำไปสู่ข้อผิดพลาดในการวัดอุณหภูมิอย่างมีนัยสำคัญ

อุณหภูมิโดยรอบส่งผลต่อการชดเชยจุดต่ออ้างอิง (RJC) อย่างไร?

ความแม่นยำของ RJC ได้รับการปรับให้เหมาะสมสำหรับสภาพแวดล้อมที่มีเสถียรภาพ ในโหนดมาตรฐาน ความแม่นยำอยู่ที่บวกลบ 1 องศาเซลเซียสระหว่าง 15 ถึง 45 องศาเซลเซียส หากสภาพแวดล้อมมีความผันผวนหรืออยู่ในช่วงอุณหภูมิสุดขั้ว (-20 ถึง 15 องศาเซลเซียส หรือ 45 ถึง 70 องศาเซลเซียส) ค่าความคลาดเคลื่อนของ RJC จะเพิ่มเป็นบวกลบ 2 องศาเซลเซียส

สามารถใช้เทอร์โมคัปเปิลหลายประเภทและอินพุตมิลลิโวลต์ร่วมกันในโมดูลเดียวได้หรือไม่?

ได้ แต่ละช่องจากทั้งหมด 16 ช่องสามารถกำหนดค่าแยกกันให้รับอินพุต TC หรือ mV ได้ จึงมีความยืดหยุ่นสูงสุดสำหรับชุดเซนเซอร์ที่หลากหลายภายในสล็อต I/O เดียว

คู่มือด้านวิศวกรรมและการติดตั้ง

• การแยกความร้อน: AAT141 มีความไวสูงต่อความร้อนแผ่รังสี ห้ามติดตั้งอุปกรณ์ที่แผ่ความร้อน เช่น แหล่งจ่ายไฟหรือโมดูล CPU อย่าง CP461/CP451 ไว้ใต้หรือติดกับโมดูลนี้โดยตรง หากจำเป็นต้องติดตั้งโมดูล I/O ที่ไม่เข้ากันไว้ใกล้เคียง ให้เว้นสล็อตว่างอย่างน้อยหนึ่งสล็อตในแต่ละด้านเพื่อทำหน้าที่เป็นฉนวนกันความร้อน

• การจัดการการไหลเวียนอากาศ: หลีกเลี่ยงการติดตั้งโมดูลในบริเวณที่กระแสลมโดยตรงและมีความเร็วสูง เช่น ลมจากพัดลมตู้ พุ่งเข้าที่ขั้วต่อแบบแคลมป์กด หากมีพัดลมอยู่บริเวณด้านบนของตู้ ให้ติดตั้งโมดูลต่ำกว่าพัดลมอย่างน้อย 133 มม. (3 ยูนิต) เพื่อป้องกันความไม่เสถียรของ RJC

• ความสม่ำเสมอของการเดินสาย: เมื่อใช้อินพุตมิลลิโวลต์ ความต้านทานของสายสัญญาณต้องเท่ากันเพื่อรักษาความแม่นยำ ใช้ตัวนำที่มีพื้นที่หน้าตัดระบุ 1.25 มม.2 หรือน้อยกว่า และตรวจสอบให้แน่ใจว่าการเชื่อมต่อขั้วต่อทั้งหมดขันด้วยแรงบิดอย่างถูกต้อง เพื่อป้องกันการเปลี่ยนแปลงของความต้านทานหน้าสัมผัส

• ความเสถียรของ RJC: ข้อมูลจำเพาะด้านความแม่นยำอ้างอิงจากสภาวะความร้อนที่คงที่ หากเปิดประตูตู้หรือเกิดการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน ให้รอจนกระทั่งอุณหภูมิของขั้วต่อแบบแคลมป์กดมีเสถียรภาพเพียงพอ ก่อนเชื่อถือผลการวัดที่ต้องการความแม่นยำสูง
