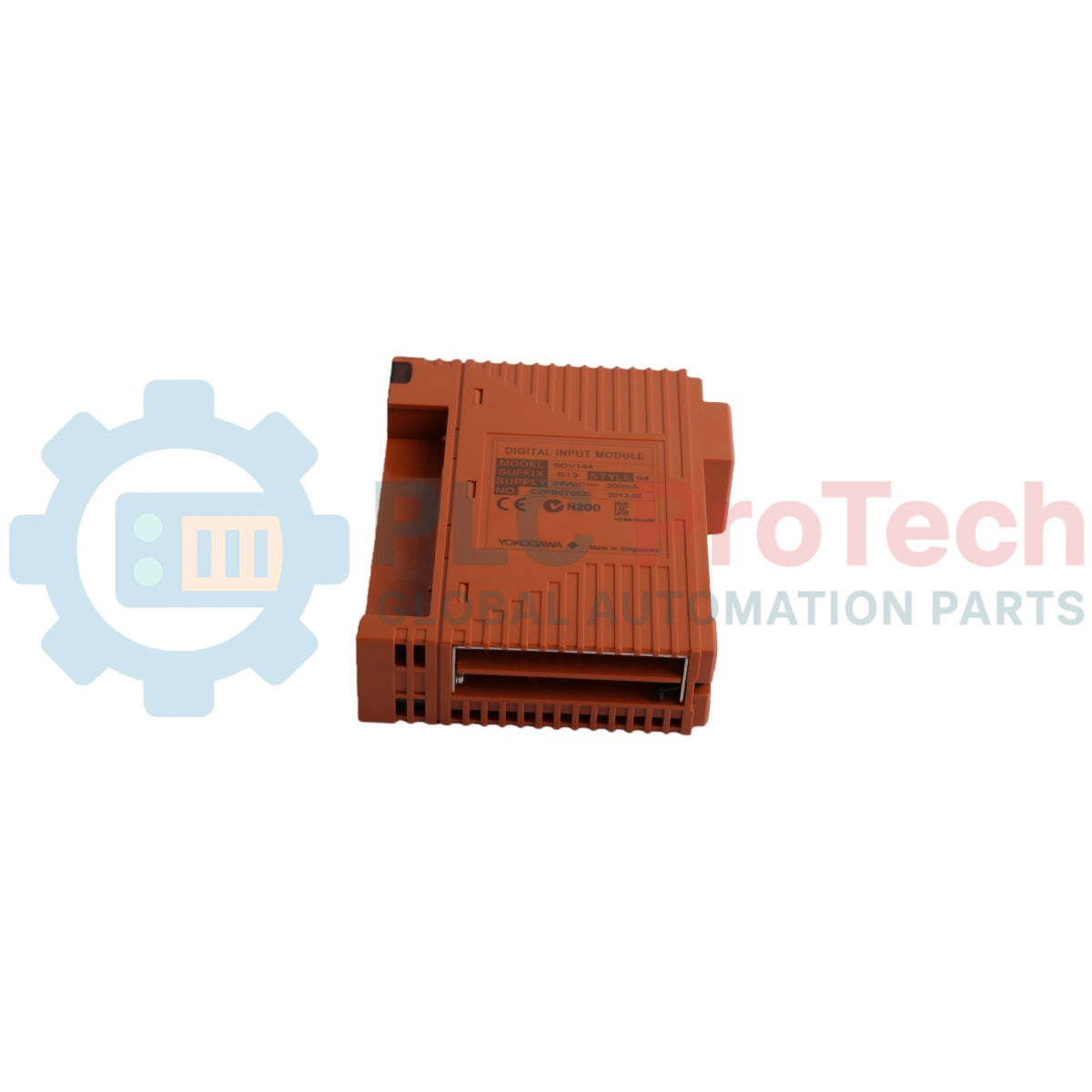

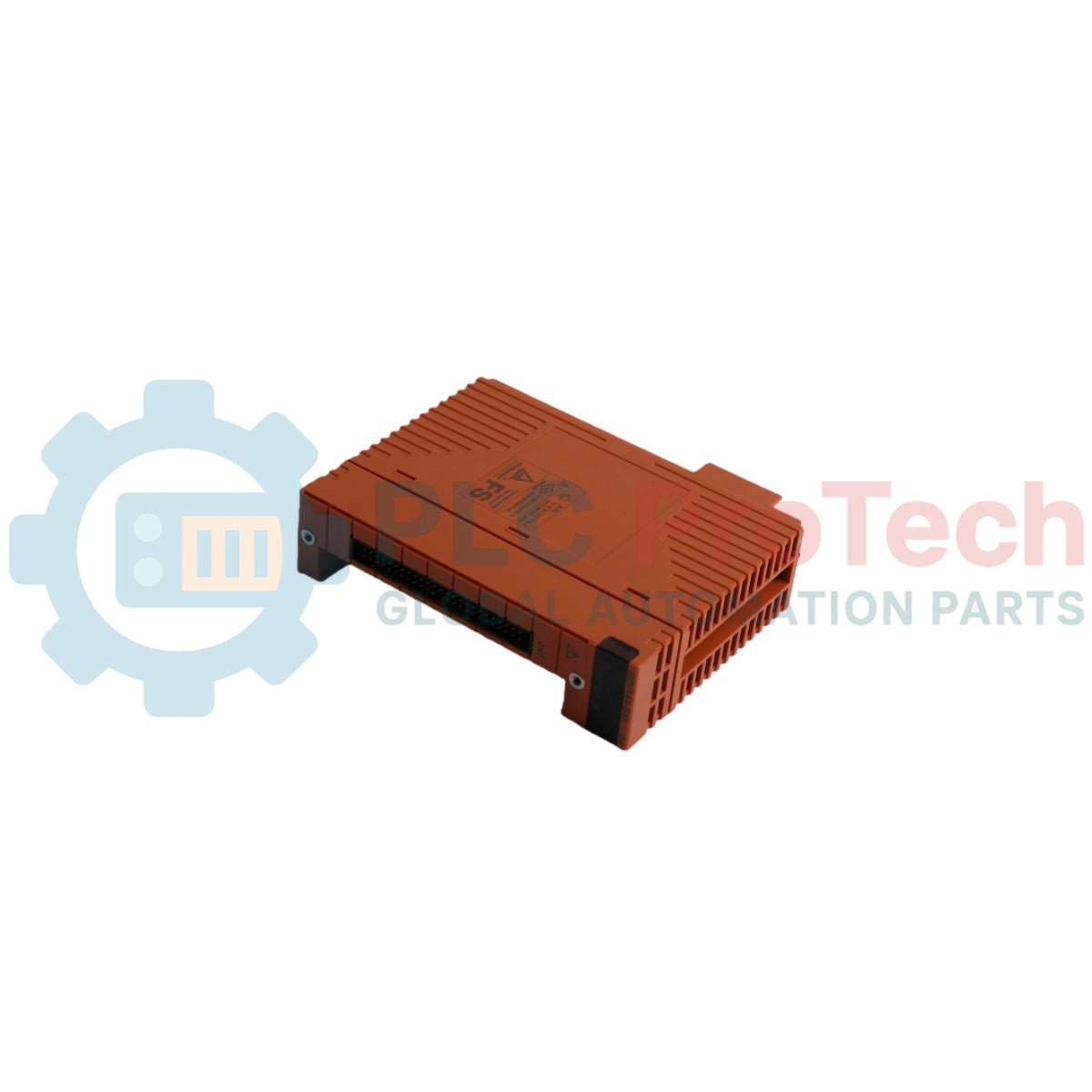

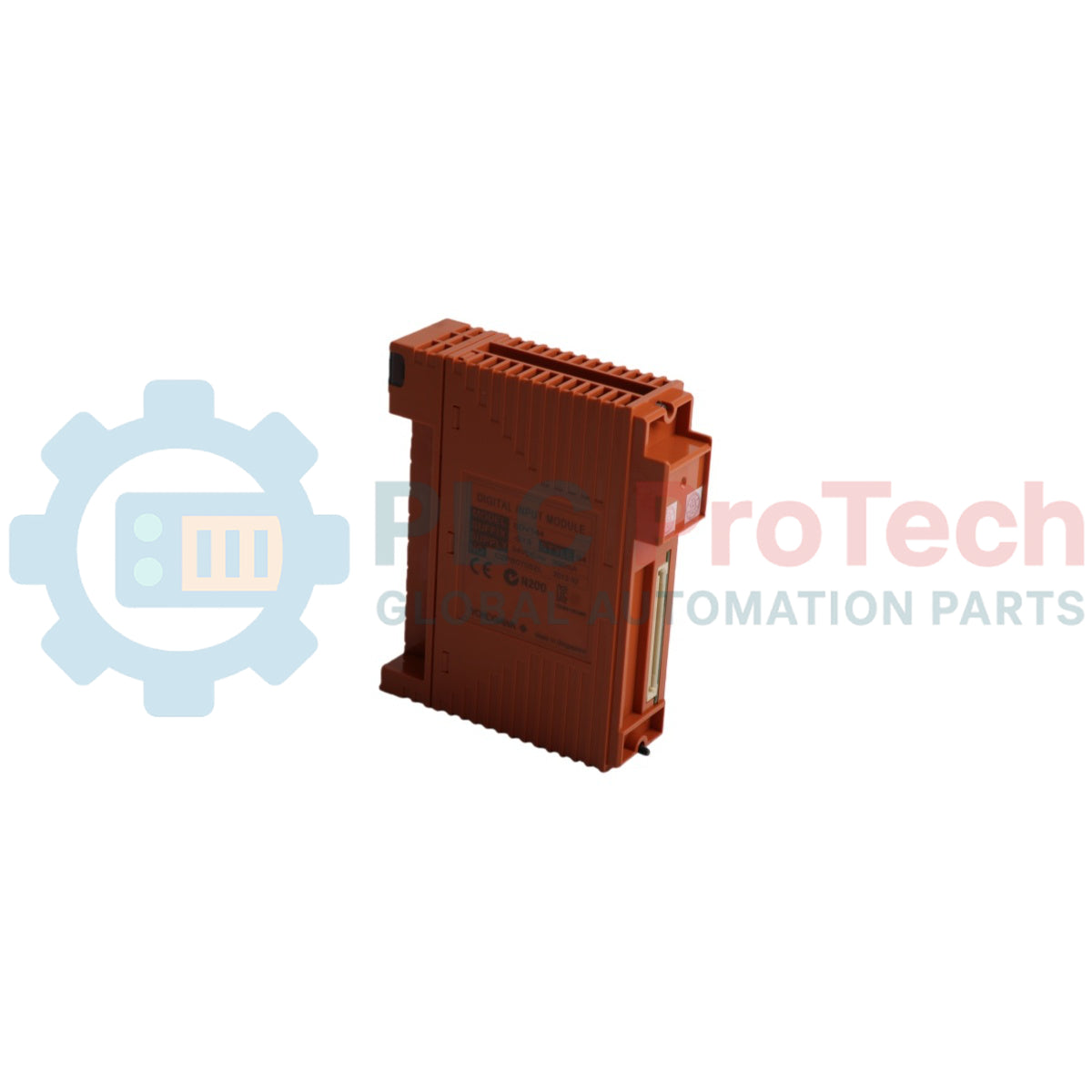

โมดูลอินพุตดิจิทัล Yokogawa SDV144-S13 ProSafe-RS

ภาพรวมผลิตภัณฑ์

โมดูล SDV144-S13 (SDV144-S13) เป็นโมดูลอินพุตดิจิทัล 16 ช่องที่มีความน่าเชื่อถือสูง ออกแบบมาสำหรับระบบเครื่องมือวัดนิรภัย Yokogawa ProSafe-RS (SIS) ในฐานะส่วนประกอบสำคัญของสถาปัตยกรรมความปลอดภัยเชิงหน้าที่ โมดูลนี้ได้รับการออกแบบมาเพื่อตรวจสอบสถานะของอุปกรณ์ภาคสนาม เช่น สวิตช์แรงดัน ปุ่มหยุดฉุกเฉิน และลิมิตสวิตช์ของวาล์ว ในสภาพแวดล้อมที่ต้องเป็นไปตามข้อกำหนด SIL3 (ระดับความสมบูรณ์ด้านความปลอดภัย 3) ส่วนต่อท้าย "S13" ระบุรูปแบบและรุ่นฮาร์ดแวร์ โดยเป็นการกำหนดค่ามาตรฐานที่ไม่มีการเคลือบป้องกันตามแบบที่พบในรุ่น "C" แต่ยังคงมีการวินิจฉัยความเร็วสูงและการแยกวงจรทางไฟฟ้าแบบกัลวานิกในระดับเดียวกัน ซึ่งจำเป็นต่อการปกป้องคอนโทรลเลอร์นิรภัยจากแรงดันไฟฟ้ากระชากทางฝั่งภาคสนาม ตลอดวงจรการใช้งานของสถานี LNG หรือโรงกลั่น SDV144-S13 ช่วยให้มั่นใจว่าข้อมูลสำคัญด้านความปลอดภัยได้รับการประมวลผลด้วยความแม่นยำแบบกำหนดแน่นอน เพื่อป้องกันความล้มเหลวร้ายแรง

การกำหนดค่าทางเทคนิค

โมดูลนี้ทำงานภายในยูนิตโหนด FIO (อินพุต/เอาต์พุตเครือข่ายภาคสนาม) โดยใช้สถาปัตยกรรมไมโครโปรเซสเซอร์คู่เพื่อทำการทดสอบตัวเองบนวงจรภายในอย่างต่อเนื่อง รองรับฟังก์ชัน การตรวจสอบสาย ซึ่งช่วยให้ระบบตรวจจับปัญหาการเดินสายภาคสนาม เช่น วงจรขาดหรือไฟฟ้าลัดวงจร เมื่อใช้งานร่วมกับเครือข่ายตัวต้านทานปลายสาย (EOL) แต่ละช่องสัญญาณจากทั้งหมด 16 ช่องได้รับการแยกออกจากบัสระบบภายใน จึงมีภูมิคุ้มกันต่อสัญญาณรบกวนสูง และช่วยให้มั่นใจว่าความขัดข้องในวงจรภาคสนามหนึ่งวงจรจะไม่แพร่ไปยังส่วนอื่นของสถานีนิรภัย

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

การปรับปรุงรุ่น S13 และ S33 แตกต่างกันอย่างไร?

S13 เป็นรหัสรูปแบบฮาร์ดแวร์รุ่นก่อนหน้าเมื่อเทียบกับ S33 แม้จะมีฟังก์ชันการทำงานใกล้เคียงกัน แต่ต้องตรวจสอบความเข้ากันได้ของ "Style" ในซอฟต์แวร์ Yokogawa Builder โดยทั่วไป S33 รุ่นใหม่กว่าสามารถใช้แทน S13 ได้ แต่การใช้ S13 แทนอาจต้องลดระดับเฟิร์มแวร์หรือกำหนดค่าโครงการใหม่

โมดูลนี้รองรับการเปลี่ยนขณะระบบทำงาน ("Hot Swap") หรือไม่?

รองรับ SDV144-S13 รองรับการเปลี่ยนโมดูลขณะระบบออนไลน์ (Hot Swap) เมื่อระบบกำลังทำงาน คุณสามารถถอดโมดูลที่ขัดข้องและใส่โมดูลใหม่ได้ โดย Safety Control Station (SCS) จะดาวน์โหลดพารามิเตอร์การกำหนดค่าไปยังยูนิตใหม่โดยอัตโนมัติ

ฉันจะล้างข้อผิดพลาด "Line Fault" บนโมดูลนี้ได้อย่างไร?

Line Fault มักบ่งชี้ว่าการเดินสายภาคสนามขาดหรือลัดวงจร ให้ตรวจสอบตัวต้านทานอนุกรม 1 kOhm และตัวต้านทานขนาน 10 kOhm ที่อุปกรณ์ภาคสนาม หากตัวต้านทานอยู่ในสภาพสมบูรณ์ ให้ตรวจสอบจุดเชื่อมต่อเทอร์มินัลบล็อกว่ามีสายหลวมหรือการกัดกร่อนหรือไม่

คู่มือวิศวกรรมและการติดตั้ง

• การติดตั้งตัวต้านทาน EOL: สำหรับวงจรนิรภัยที่ต้องใช้การตรวจสอบสาย ต้องติดตั้งตัวต้านทานให้ใกล้กับหน้าสัมผัสภาคสนามมากที่สุด (เช่น ภายในกล่องพักสายของสวิตช์) การติดตั้งไว้ในตู้ Marshalling จะทำให้วัตถุประสงค์ของการตรวจสอบสายหมดไป เนื่องจากสายภาคสนามช่วงยาวจะไม่ได้รับการตรวจสอบ

• การเดินสายสำรอง: หากใช้ SDV144-S13 ในการกำหนดค่าแบบสำรอง (Dual-Redundant) ต้องตรวจสอบให้แน่ใจว่าสัญญาณอินพุตถูกแบ่งอย่างถูกต้องผ่านเทอร์มินัลบอร์ดที่ออกแบบมาสำหรับระบบสำรองโดยเฉพาะ โมดูลทั้งสองต้องได้รับแรงดันอินพุตเดียวกันพร้อมกัน เพื่อหลีกเลี่ยงสัญญาณเตือน "Input Mismatch"

• การต่อลงดินและการชีลด์: เพื่อให้มั่นใจในความน่าเชื่อถือระดับ SIL3 ในสภาพแวดล้อมที่มี EMI สูง ควรต่อลงดินชีลด์ของสายภาคสนามเฉพาะที่ฝั่งตู้ Marshalling เท่านั้น หลีกเลี่ยงการ "ต่อลงดินสองจุด" ซึ่งทำให้เกิดกราวด์ลูปและอาจทำให้สัญญาณอินพุตดิจิทัล 24 VDC กะพริบเป็นระยะ
