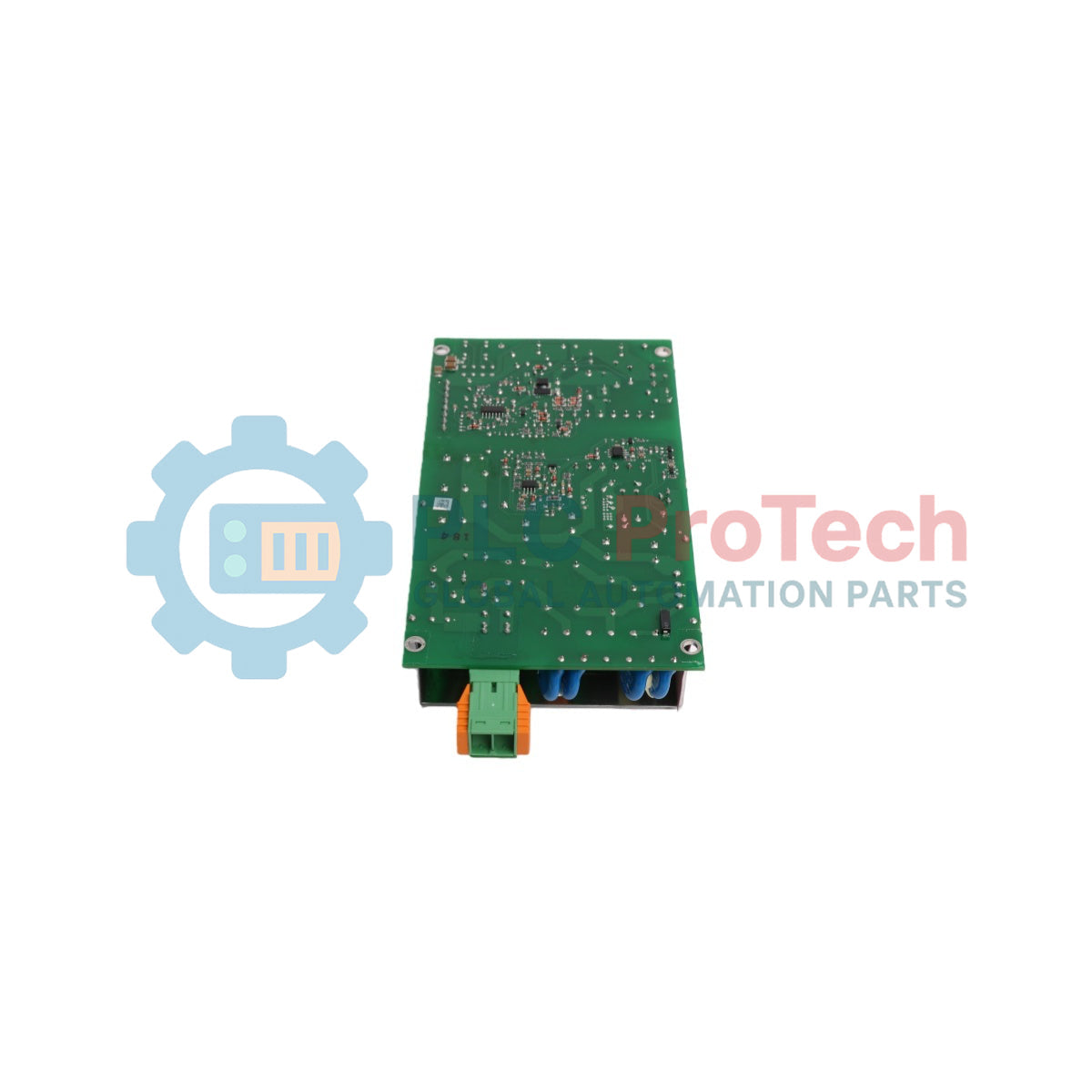

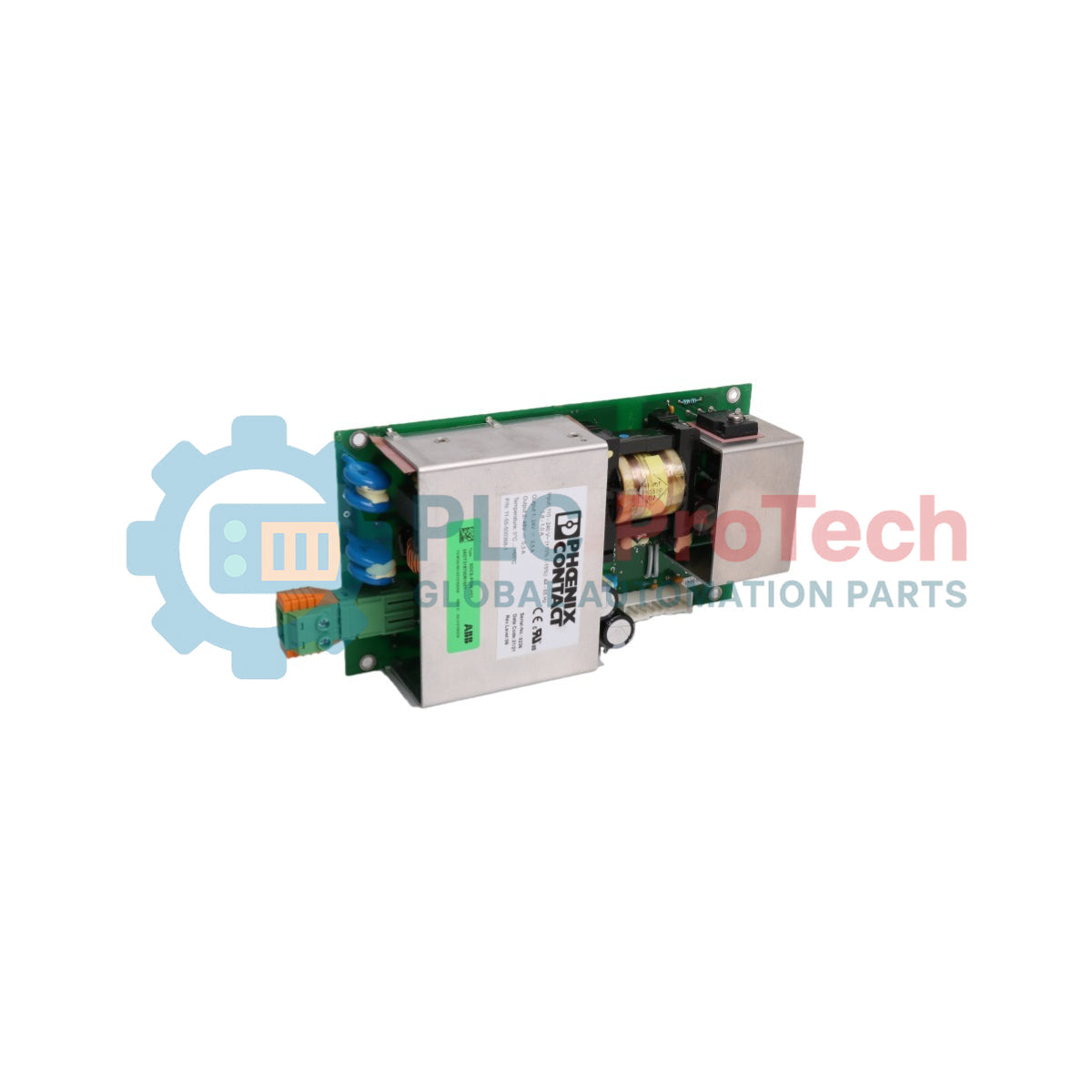

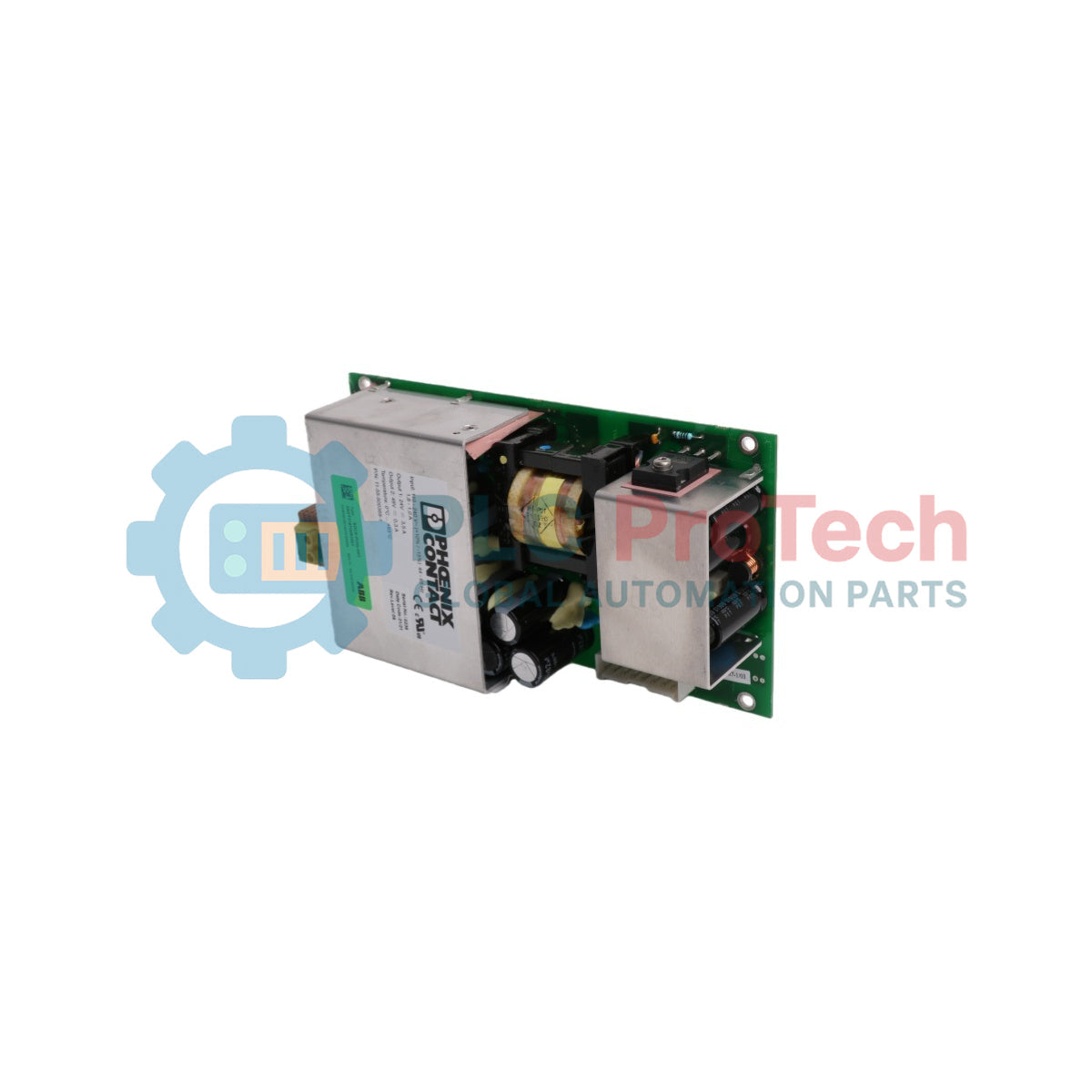

ABB Sürücüleri SDCS-POW-1 DCS 500 Güç Kaynağı Kartı

SKU SDCS-POW-1

Stokta

12-month warranty
Free returns within 30 days

Üretici: ABB
Ürün No.: SDCS-POW-1
Menşei ülke:Finlandiya,Suudi Arabistan
Ürün Türü: Güç Kaynağı Kartları
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 440g
Boyutlar: 24 cm x 19 cm x 5.3 cm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

SDCS-POW-1, DCS 500 dönüştürücü modüllerinde kullanılmak üzere tasarlanmış anahtarlamalı bir güç kaynağı kartıdır. Doğrudan elektronik destek çerçevesine monte edilen bu ünite, SDCS-CON-2 ana kontrol kartı ve ilgili elektronik çevre kartları için gerekli tüm dahili DC çalışma gerilimlerini üretmek üzere geri dönüşlü yapılandırmada çalışır. Kart, sürücü modülünün özel akım veya gerilim değerlerinden bağımsız olarak çalışabilen, sistem genelinde uyarlanabilir bir yapıya sahiptir. Kart üzerinde bulunan sürgülü anahtar üzerinden seçilebilen standart çift gerilimli AC şebeke girişlerini destekler ve kullanılan kontrol kartı ile G/Ç kartı eşleşmesine göre enkoder güç dağıtımını yönetmek için özel köprü yapılandırmaları içerir.

Özellikler

Verimli dahili DC dağıtımı için anahtarlamalı geri dönüşlü güç kaynağı yapılandırması.
DCS 500 modüllerinin tüm akım ve gerilim aralığında bağımsız çalışma.
115 V AC ile 230 V AC giriş hatları arasında manuel seçim için kart üzerinde bulunan seçici anahtar (SW1).
Donanım köprüleri X3, X4 ve X5 üzerinden yapılandırılabilir enkoder besleme gerilimi çıkışı.
Şebeke tamponlama süresini uzatmak amacıyla harici yedek kapasitans bağlamak için özel entegrasyon terminalleri.
Geçici gerilimlere karşı koruma için entegre metal oksit varistörlü (MOV), potansiyel yalıtımlı röle çıkışı (X96-DO8).

Uygulamalar

DCS 500 endüstriyel DC sürücü dönüştürücü modülleri.
Dahili DC gerilim dağıtımı ve kontrol kartı beslemesi.
Motor hızı ölçüm döngülerinde darbe enkoderi besleme gerilimi yönetimi.

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	ABB
Model	SDCS-POW-1
Menşe Ülke	Finlandiya (FI) / Suudi Arabistan (SA)
Gümrük Tarife Numarası	85049090
Ürün Net Ağırlığı	0,44 kg
Brüt Hacim	0,01 m3
Boyutlar (Y x G)	220 mm x 135 mm
Çerçeve Boyutu	Yedek Parçalar
AC Besleme Giriş Gerilimi Seçenekleri	115 V AC / 230 V AC (SW1 anahtarıyla seçilebilir)
Besleme Gerilimi Toleransı	-15% / +10%
Besleme Frekans Aralığı	45 Hz - 65 Hz
Güç Tüketimi	120 VA
Güç Kaybı	60 W veya daha düşük
Ani Akım (115 V AC)	20 ms için 20 A
Ani Akım (230 V AC)	20 ms için 10 A
Şebeke Tamponlama Süresi	Minimum 30 ms
X96-DO8 Çıkış Kontak Değeri (AC)	250 V AC veya daha düşük / 3 A AC veya daha düşük
X96-DO8 Çıkış Kontak Değeri (DC)	24 V DC veya daha düşük / 3 A DC veya daha düşük (veya 115/230 V AC veya daha düşük / 0,3 A AC veya daha düşük)
MOV Eleman Koruması	275 V
UNSPSC Sınıflandırması	391220043

Köprü ve Anahtar Yapılandırması

Bileşen	İşlev / Ayar	Yapılandırma Ayrıntıları
SW1	AC Besleme Seçimi	Sol Konum: 230 V AC (Varsayılan) Sağ Konum: 115 V AC
X3, X4, X5	Enkoder Besleme Seçimi	5 V Çıkışı (Varsayılan): X5, X4 ve X3'te A konumuna ayarlanmış köprüler (Algılama işlevi: Evet) 12 V Çıkışı: X5'te Pos B, X4'te Pos B, X3'te Pos A olarak ayarlanmış köprüler (Algılama işlevi: Evet) 15 V Çıkışı: X5'te Pos A, X4'te Pos A, X3'te Pos B olarak ayarlanmış köprüler (Algılama işlevi: Hayır) 24 V Çıkışı: X5'te Pos B, X4'te Pos B, X3'te Pos B olarak ayarlanmış köprüler (Algılama işlevi: Hayır)

Bileşen

İşlev / Ayar

Yapılandırma Ayrıntıları

SW1

AC Besleme Seçimi

Sol Konum: 230 V AC (Varsayılan)

Sağ Konum: 115 V AC

X3, X4, X5

Enkoder Besleme Seçimi

5 V Çıkışı (Varsayılan): X5, X4 ve X3'te A konumuna ayarlanmış köprüler (Algılama işlevi: Evet)

12 V Çıkışı: X5'te Pos B, X4'te Pos B, X3'te Pos A olarak ayarlanmış köprüler (Algılama işlevi: Evet)

15 V Çıkışı: X5'te Pos A, X4'te Pos A, X3'te Pos B olarak ayarlanmış köprüler (Algılama işlevi: Hayır)

24 V Çıkışı: X5'te Pos B, X4'te Pos B, X3'te Pos B olarak ayarlanmış köprüler (Algılama işlevi: Hayır)

Terminal Atamaları

Konnektör / Terminal	İşlev	Açıklama
X99 (N, L)	AC Besleme Girişi	Ana AC güç besleme giriş terminalleri.
X96 (1, 2)	Röle Çıkışı (DO8)	MOV korumalı, potansiyel olarak yalıtılmış normalde açık (NO) kontak.
X95	Yedek Besleme Terminalleri	Şebeke tamponlama süresini artırmak için harici kapasitans (ör. KJ 2001) ekleme bağlantı noktaları.
X37	Arabirim Konnektörü	26 pinli şerit kablo arabirim bağlantısı.
X5 B	Test Terminali	+5 V seviyesini kontrol etmek için donanım test noktası (5 V çıkışı seçildiğinde geçerlidir).
X3 A	Test Terminali	+15 V seviyesini kontrol etmek için donanım test noktası.
X3 B	Test Terminali	+24 V seviyesini kontrol etmek için donanım test noktası.
T 10 (Soğutucu)	Test Terminali	+48 V V2 seviyesini kontrol etmek için donanım test noktası.

Kurulum Kılavuzu

Gerilim Doğrulaması: Donanım hasarını önlemek için gücü uygulamadan önce AC besleme seçim anahtarının (SW1) gelen şebeke hattı gerilimiyle (115 V AC veya 230 V AC) eşleşecek şekilde ayarlandığından emin olun.
Hat Gerilimi Tehlikesi: Kartın belirli dahili bileşenleri arasında yüksek hat gerilimi bulunduğunu unutmayın. Servis işleminden önce tüm birincil güç kaynaklarını ayırın ve kilitleyerek devre dışı bırakın.
Enkoder Güç Yapılandırması: Darbeli enkoderle birlikte SDCS-IOB-3 G/Ç kartı olmadan SDCS-CON-2 kontrol kartı kullanılırken, X3, X4 ve X5 donanım köprüleri enkoder özelliklerine uygun doğru gerilim seviyesine manuel olarak ayarlanmalıdır.
Şebeke Tamponlama Uzatması: Standart 30 ms'lik tampon penceresinin ötesinde çalışma sürekliliğini uzatmak için harici kapasitans modülleri doğrudan belirlenmiş X95 yedek besleme terminallerine bağlanabilir.

FAQ

Bu güç kaynağı kartındaki giriş gerilimi yapılandırmasını nasıl değiştiririm?

Giriş gerilimi, kart üzerindeki SW1 sürgülü anahtar kullanılarak manuel olarak değiştirilir. Gelen şebeke gerilimine uygun olarak 230 V AC veya 115 V AC şeklinde ayarlanabilir.

Enkoder besleme gerilimi çıkışını hangi jumper'lar kontrol eder?

Enkoder besleme gerilimi, X3, X4 ve X5 donanım jumper'ları kullanılarak ayarlanır. Jumper konumlarına bağlı olarak 5 V, 12 V, 15 V veya 24 V çıkış yapılandırmalarına olanak tanırlar.

Standart 30 ms şebeke tamponlama süresini nasıl artırabilirim?

KJ 2001 ünitesi gibi harici kapasitans modüllerini doğrudan belirlenmiş X95 yedek besleme terminallerine bağlayarak ek tamponlama süresi elde edilebilir.

Sorun giderme sırasında dahili DC gerilim seviyelerini nereden doğrulayabilirim?

Kartta gerilim doğrulaması için özel test terminalleri bulunur: +5 V için X5 B test noktası, +15 V için X3 A, +24 V için X3 B ve +48 V V2 seviyesi için T 10 soğutucu noktası.
