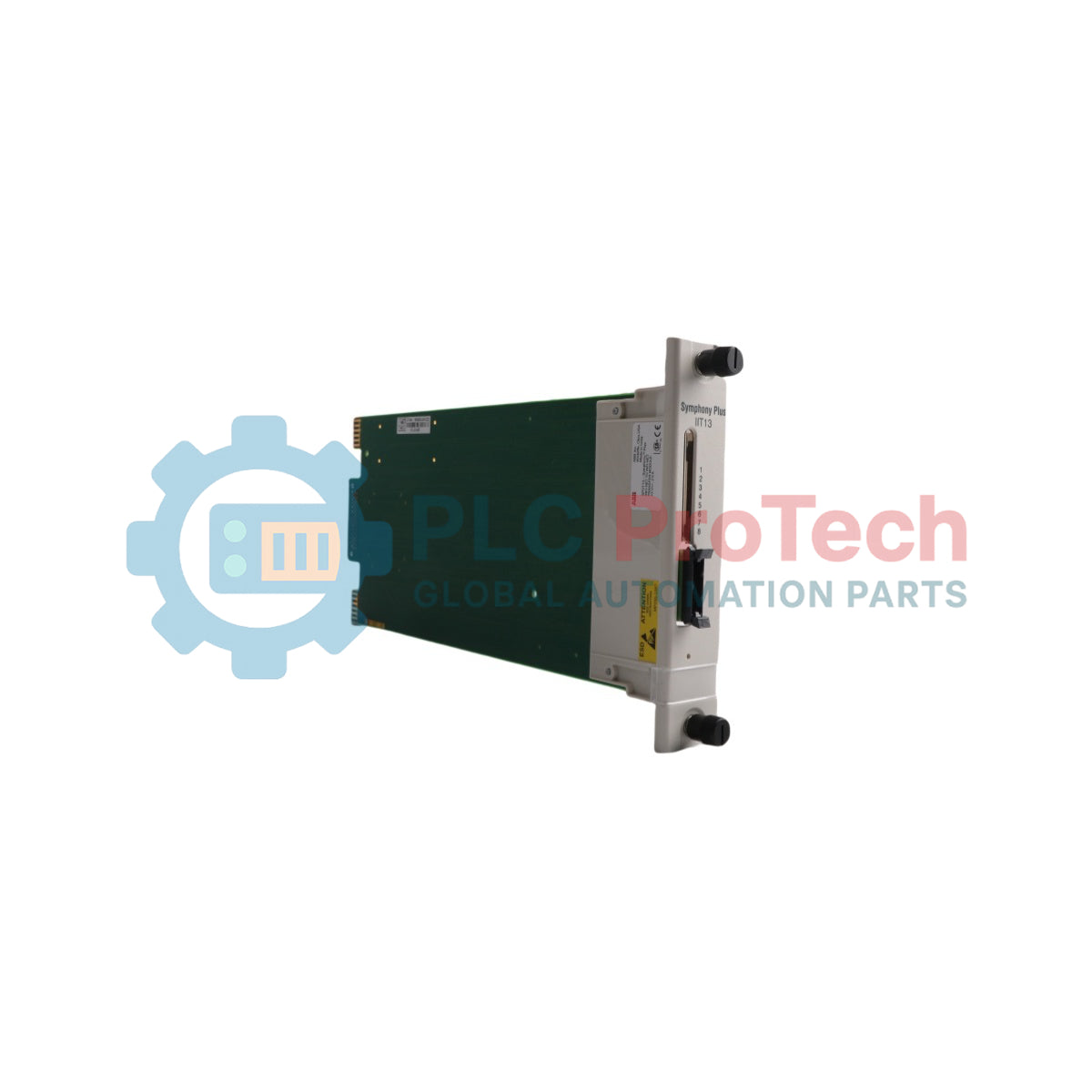

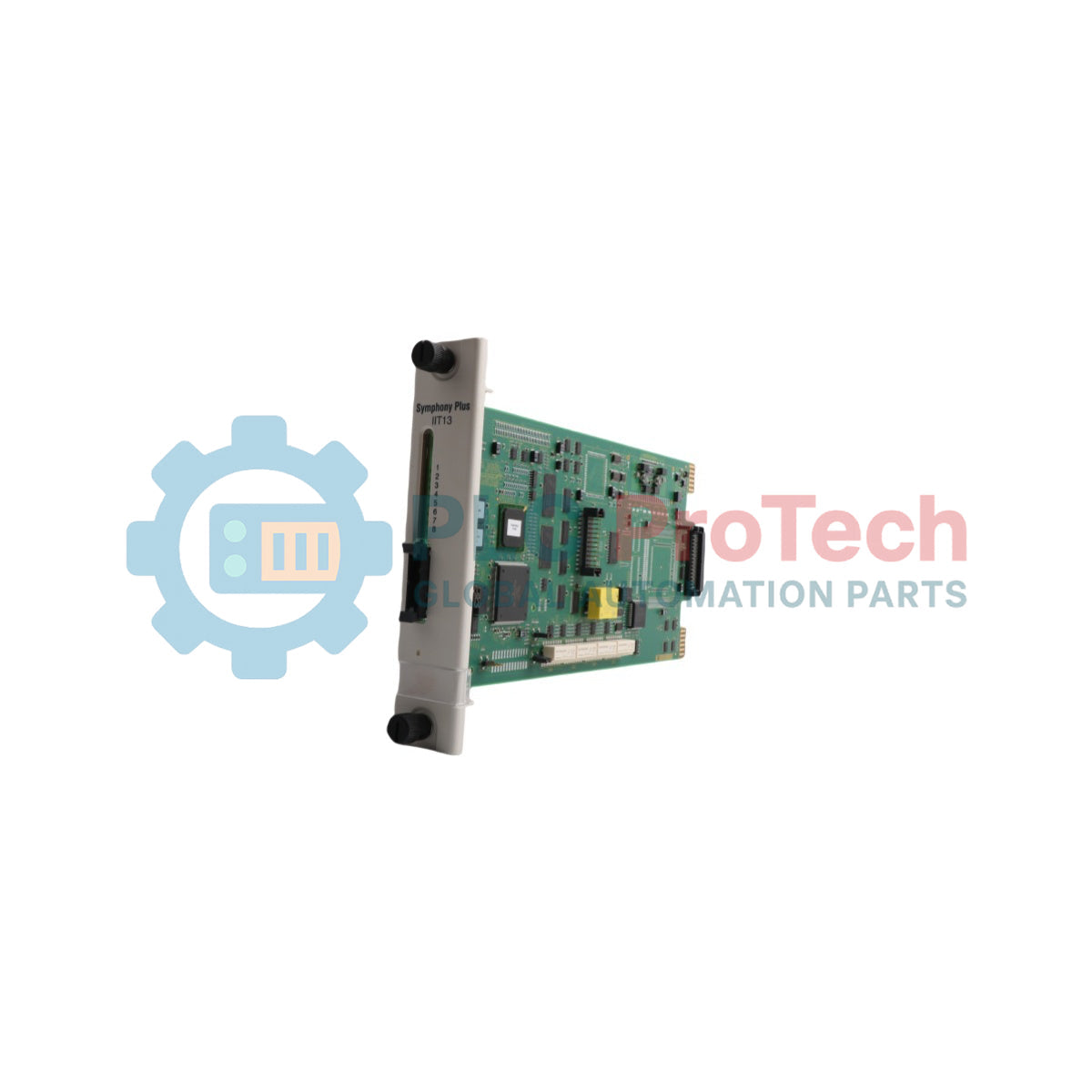

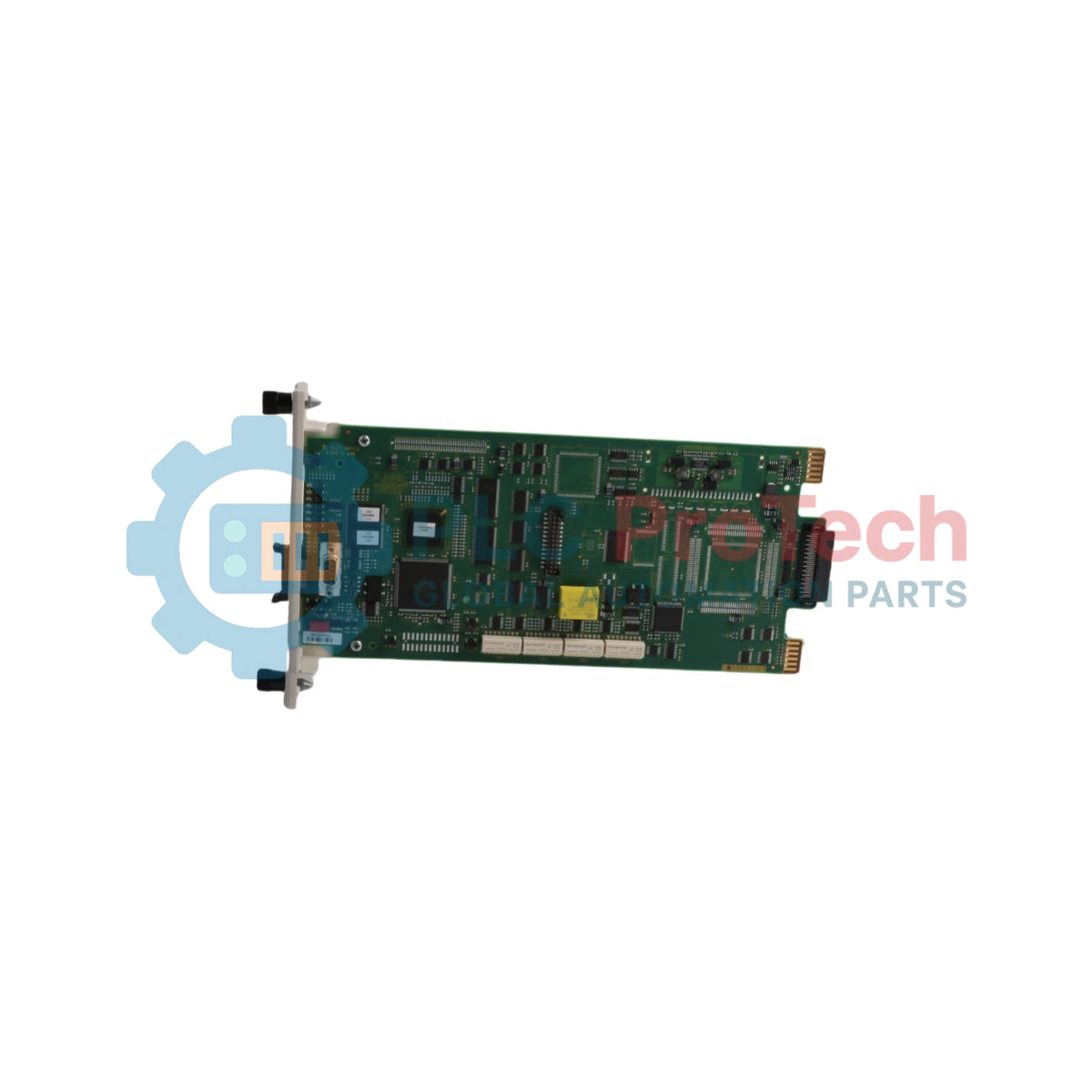

ABB SPIIT13 Symphony Plus INFI-NET'ten INFI-NET'e Yerel Aktarım Modülü

SKU SPIIT13

Stokta

12-month warranty
Free returns within 30 days

Üretici: ABB
Ürün No.: SPIIT13
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: Yerel Kontrol Modülü
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 950g
Boyutlar: 73.66 mm x 358.14 mm x 271.78 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

ABB SPIIT13, Symphony Plus ve Harmony Rack otomasyon serileri için geliştirilmiş, ayrı halkalar veya ağlar arasında doğrudan iletişim yönlendirmesi gerçekleştiren yüksek performanslı bir iletişim modülüdür. INFI-NET'ten INFI-NET'e Yerel Aktarım Modülü olarak çalışan bu birim, zaman açısından kritik proses değerlerini, kontrol komutlarını ve sistem tanılamalarını ayrı sistem halkaları arasında yönlendirme gecikmesi olmadan yerel olarak aktaran deterministik bir veri köprüsü oluşturur. Ana güç çevrimi sırasında geçici yapılandırma belleğini koruyan dahili lityum düğme pille donatılan bu modül, büyük ölçekli dağıtık kontrol sistemlerinin tamamen senkronize ve çalışır durumda kalması için gereken güvenilir arka panelden ağa veri köprülemesini sağlar.

Özellikler

Yerel Halka Köprüleme: Farklı INFI-NET iletişim segmentleri arasında yerel, yüksek hızlı veri aktarımını mümkün kılar.
Entegre Symphony Plus Uyumluluğu: Standart Harmony Rack (S+ HR) muhafazalarının içine doğrudan yuva takılmasına uygun form faktörüne sahiptir.
Dahili Pil Yedeği: Güç izolasyonu sırasında geçici yapılandırma kayıtlarını korumak için entegre 5 gramlık lityum düğme pil içerir.
Donanım Determinizmi: Sürekli kontrol ağlarında paket kaybını önlemek için güvenli veri işleme parametreleri sağlar.

Uygulamalar

Kritik altı enerji santrali kontrol mimarilerindeki bitişik ağ iletişim bölgeleriyle arayüz oluşturma.
Belediyeye ait su arıtma tesisleri ve petrokimya tesislerinde dağıtık denetleyici veri alışverişlerini yönetme.
Aynı donanım paketi içinde yerelleştirilmiş farklı veri halkalarını güvenli biçimde bağlayarak Harmony Rack ağ topolojilerini genişletme.

Teknik Özellikler

Parametre	Değer
Üretici	ABB
Sistem Serisi	Symphony Plus / Harmony Rack (S+ HR)
Model Numarası	SPIIT13
Ürün Kimliği	SPIIT13
Ürün Türü	Haberleşme Modülü
Gümrük Tarife Numarası / HS Kodu	85176200
Pil Profili	1 x Lityum Düğme Pil (5 g)
Ürün Net Derinliği / Uzunluğu	73.66 mm
Ürün Net Yüksekliği	358.14 mm
Ürün Net Genişliği	271.78 mm
Ürün Net Ağırlığı	0.95 kg (Tahmini; OEM, temel iskelet ağırlığını 0.00 kg olarak belirtir)
Sevkiyat Ağırlığı (Hesaplanan)	1.45 kg
Paket Boyutları (Hesaplanan)	410 x 320 x 110 mm
Menşe Ülkesi	Amerika Birleşik Devletleri (US)

Kurulum Yönergeleri

KRİTİK UYARI:

Haberleşme kartını takmaya veya çıkarmaya başlamadan önce raf muhafazası grubunu tüm aktif güç yollarından yalıtın. Enerji varken takma işlemi, ani arka panel veri yolu kesintilerine, daha geniş INFI-NET döngüsü boyunca veri çerçevesi kaybına ve geçici elektrik darbeleri nedeniyle donanım yapısında bozulmaya yol açabilir.

1

Antistatik topraklama bilekliğini ön kolunuza güvenli biçimde takın ve topraklama klipsinin doğrudan cihaz kabini çerçevesindeki boyasız metal bir yüzeye temas ettiğinden emin olun.

2

Kartı raf kılavuzlarına yerleştirmeden önce pil bölmesini inceleyerek 5 g lityum düğme pilin güvenli biçimde takıldığından ve kutuplarının doğru konumlandırıldığından emin olun.

3

Modülün kenarlarını Harmony Rack kasasındaki kart yuvalarının raylarıyla hizalayın; arka bağlantı dizisi arka panelle tamamen birleşene kadar üniteyi dengeli ve sabit bir basınçla içeri itin.

4

Uygun topraklama sürekliliğini garanti etmek için üst ve alt mekanik ön panel vidalarını sıkın, yerel ağ koaksiyel veya twinaksiyel hatlarını bağlayın ve çalışma zamanı yapılandırmalarını başlatmak için sistem gücünü yeniden verin.

FAQ

Dahili lityum düğme pilinin birincil işlevi nedir?

Kart üzerindeki 5 gramlık lityum düğme pil, ana sistem rafı enerjisizken geçici bellek yazmaçlarına sürekli güç sağlayarak yerel adres eşlemelerinin ve donanım ayarlarının kaybolmasını önler.

Bu modül, tamamen farklı üst düzey saha protokolleri kullanan ağlar arasında köprü kurabilir mi?

Hayır, özel olarak INFI-NET'ten INFI-NET'e yerel aktarım arabirimi olarak tasarlanmıştır; yani Harmony Rack ekosistemi içindeki aynı ağ türlerinin birbirine karşılık gelen segmentleri arasında verileri yerel olarak köprüler.

Bu modül, etkin iletişim sürerken çevrimiçi çalışırken değiştirmeyi destekler mi?

Hayır, kart çıkarılmadan veya takılmadan önce rafın tamamen kapatılması gerekir. Bu donanıma sistem çalışırken müdahale etmek, etkin ağ döngülerini bozabilir ve denetleyici hata yordamlarını hemen tetikleyebilir.
