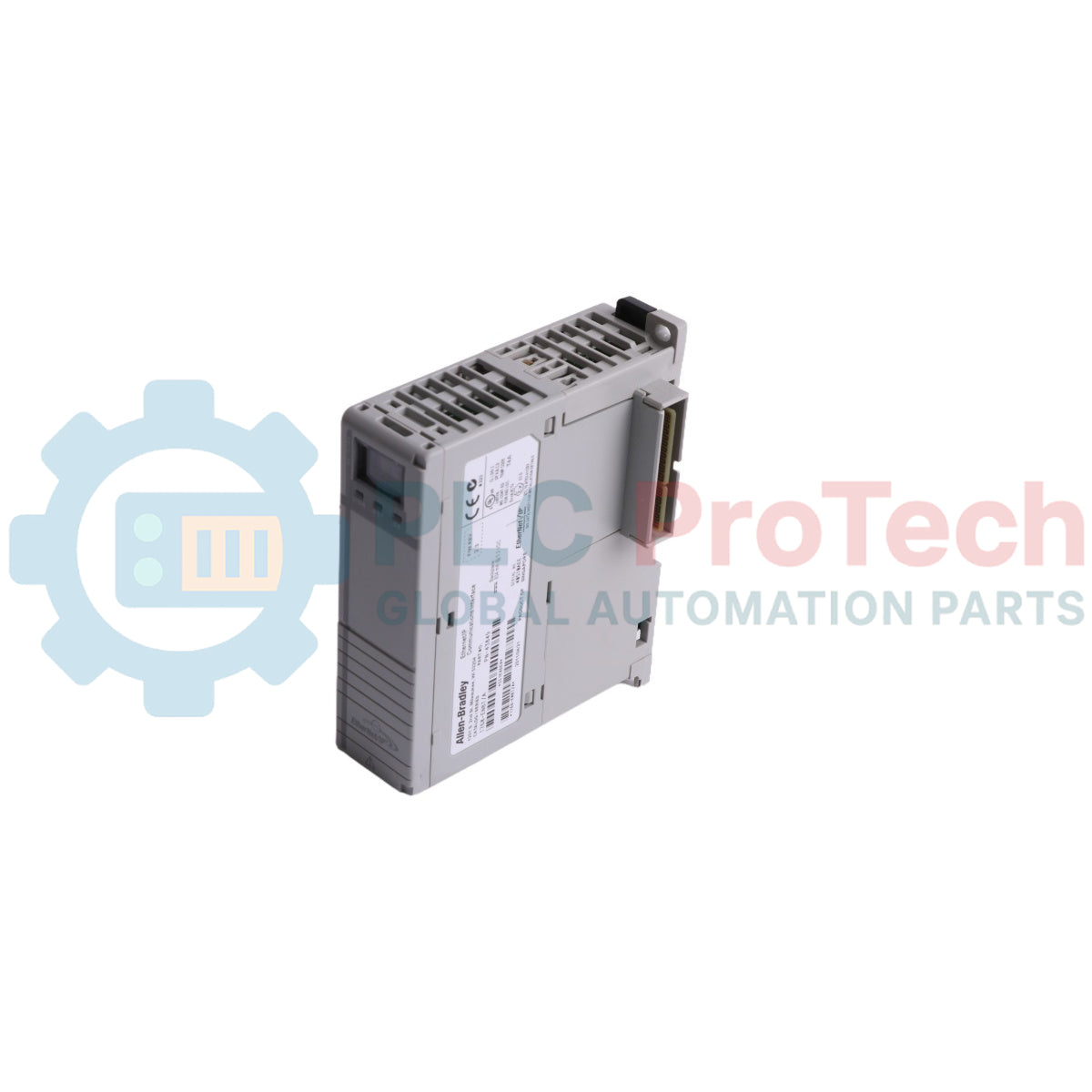

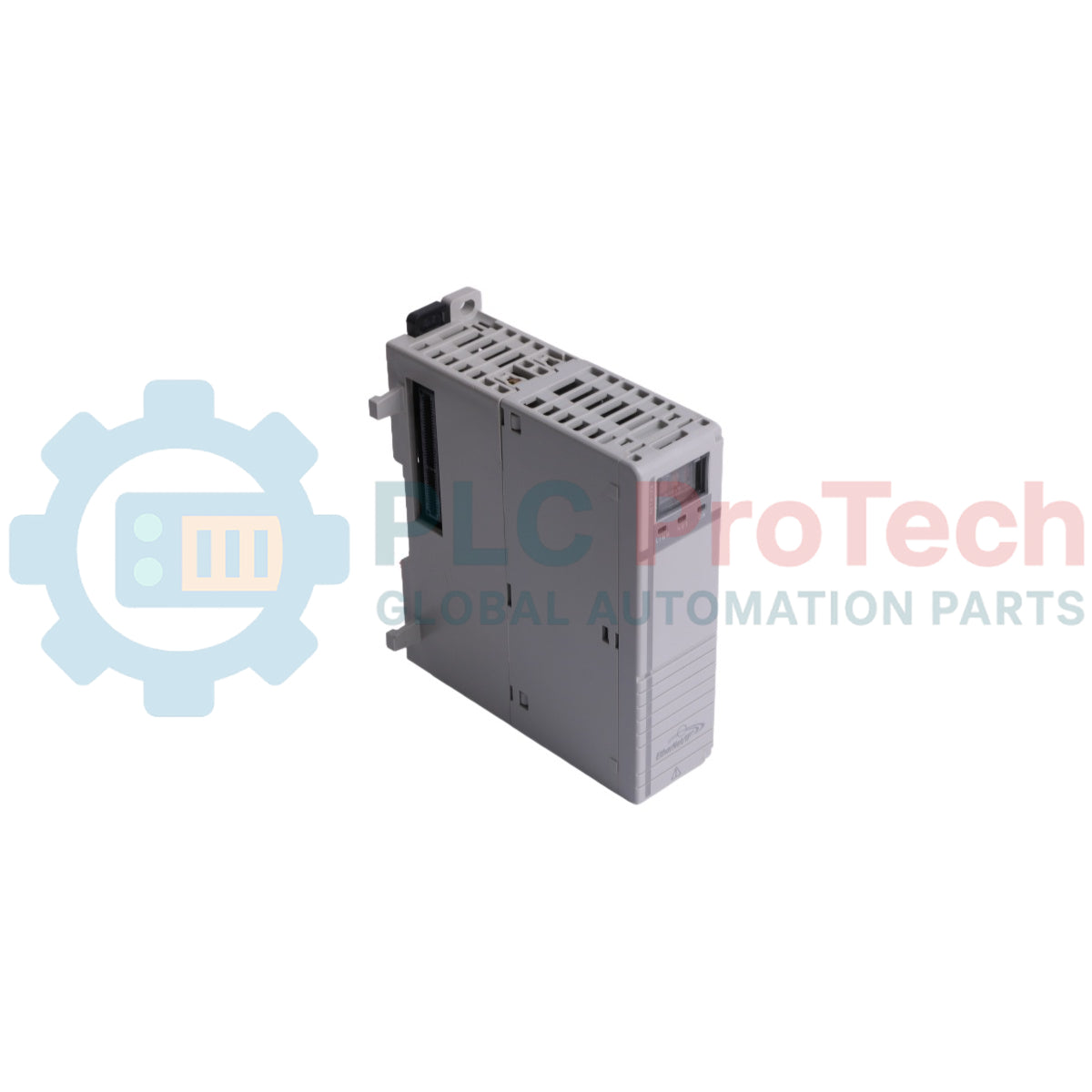

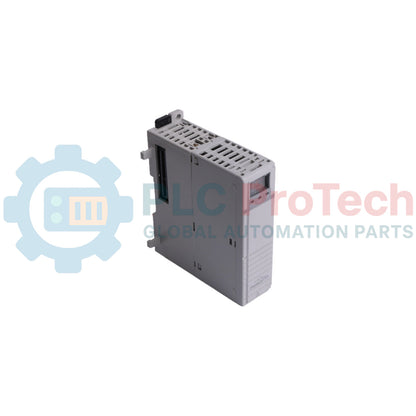

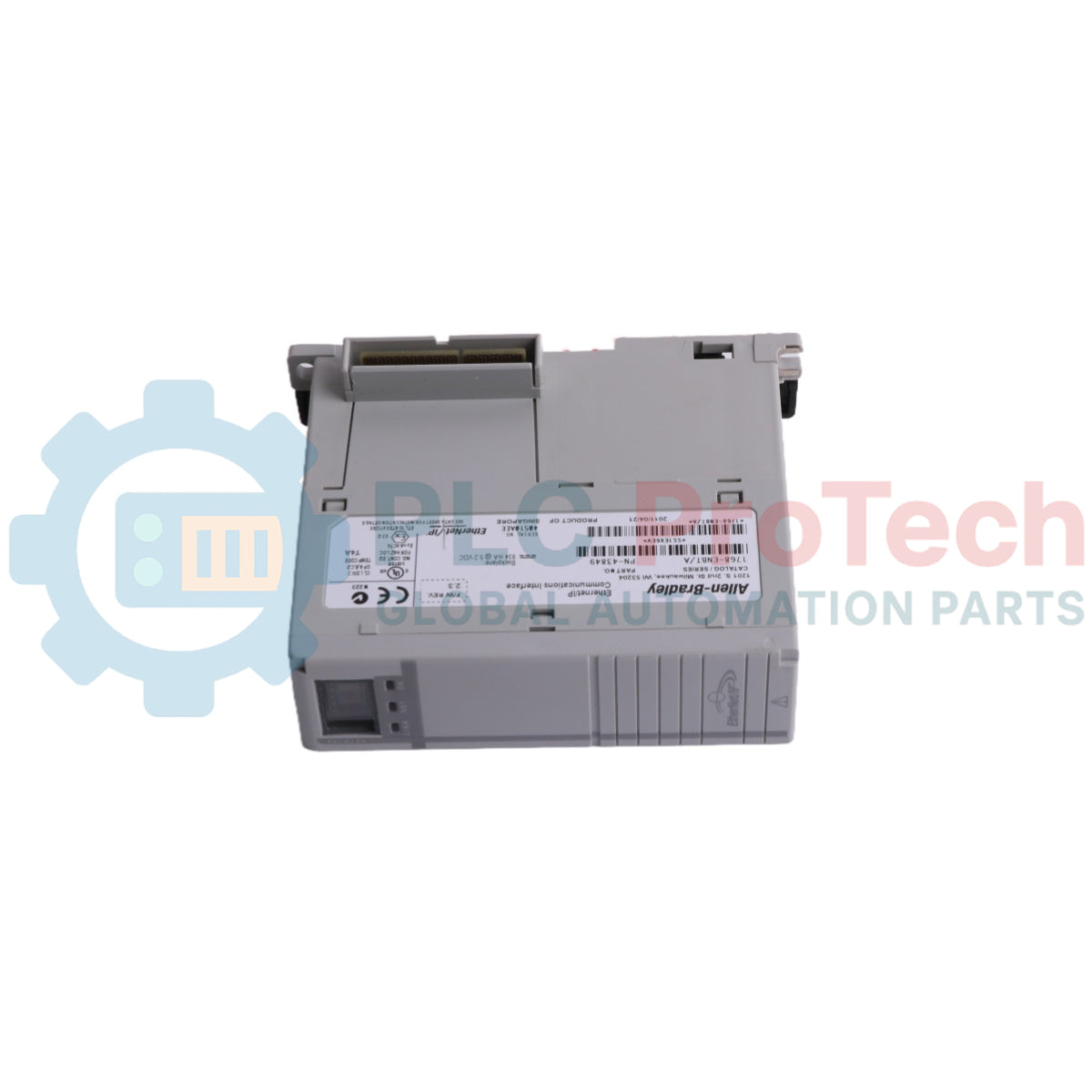

Allen-Bradley 1768-ENBT CompactLogix EtherNet/IP İletişim Modülü

1768-ENBT, 1768 kontrol sistemleri için özel Ethernet ağ özellikleri sağlamak üzere Allen-Bradley tarafından geliştirilen bir CompactLogix EtherNet/IP İletişim Modülüdür. Bu modül, birden fazla Logix5000 denetleyicisi, gözetim bilgisayarı ve yardımcı otomasyon ekipmanıyla kesintisiz bağlantı sağlayarak endüstriyel ağ üzerinden güvenilir veri iletim bağlantıları kurar. Yerel durumu alfanümerik ekran ve dahili tanılama göstergeleriyle yönetirken, entegre iletişim arabirimi üzerinden ağ trafiğini işler. Açık tip bir bileşen olarak tasarlanan modül, aktarım hızını en iyi duruma getirmek ve iletişim kesintilerini en aza indirmek için bir 1768 denetleyicisi ve uyumlu güç kaynaklarından oluşan senkronize donanım yığınına doğrudan takılır.

Özellikler

• Paket çakışmalarını azaltmak ve en uygun bant genişliğini korumak için EtherNet/IP ağları üzerinden otomatik veri yönetimi sağlar.
• Hızlı yerel sorun giderme için entegre alfanümerik ekran ve üç adet iki renkli tanılama durum göstergesi (NET, Link ve OK) içerir.
• Sağlam RJ45 konektör arabirimi kullanarak standart Kategori 5 veya Kategori 5e kablolama üzerinden yüksek hızlı veri iletimini destekler.
• Ethernet ağı ile dahili sistem devreleri arasında 30V sürekli işlevsel yalıtım değeri sağlayarak güvenilir elektriksel koruma sunar.
• Özel 1768 CompactLogix sistem bileşenleriyle doğrudan arabirim kurar ve birlikte kullanılan 1769 serisi I/O modülleriyle esnek genişlemeyi destekler.

Uygulamalar

• Dağıtılmış endüstriyel otomasyon ve üretim tesisi ağı yönetimi.
• Birden fazla Logix5000 sistemi arasında denetleyiciler arası veri senkronizasyonu.
• SCADA ağı yönlendirme ve uzaktan kontrol sistemi arayüz entegrasyonu.

Teknik Özellikler

Bağlantılar/Arabirimler

Montaj Kılavuzları

• Muhafaza duvarlarından, kablo kanallarından ve bitişik makinelerden donanımın üstünde ve altında en az 105 mm (4 inç), yanlarında ise 90 mm (3,54 inç) boşluk bırakmayı planlayın.
• Çinko kaplamalı sarı kromatlı çelik DIN rayı kullanarak sistemin DIN rayı üzerinden şasi toprağına topraklandığından emin olun; oksitlenerek iletkenliğin düşmesine neden olabilecek alüminyum veya plastik rayları kullanmayın.
• Montaj DIN rayını yüzeye yaklaşık her 200 mm'de (7,87 inç) sabitleyin ve modülleri sağlam biçimde tutmak için uygun uç ankrajları takın.
• DIN rayı montajı yerine pano montajını seçerseniz, donanımı şablon olarak kullanarak kılavuz deliklerini işaretleyin, M4 veya #8 vidalar için delikler açın ve 1,16 N.m (10 lb.in) torkla sıkın. Vidaları ve DIN rayını birlikte kullanmayın.
• Ağ bant genişliğini artırmak ve kayıp paketleri azaltmak için ağ arabirimi kablosunu ortak kullanılan bir hub yerine 100 MB'lik bir Ethernet anahtarına bağlayın.
• Güç bağlıyken ağ iletişim kablolarını asla bağlamayın veya çıkarmayın; aksi takdirde elektrik arkı oluşabilir ve sertifikalı ortamlarda patlama tehlikesi yaratabilir.
• İşlemcinin proje parametrelerini kalıcı belleğe yazmayı tamamlaması için yeterli süre tanımak amacıyla, herhangi bir sistem modülünü ayırmadan önce güç kaynağı ve kontrolördeki tüm tanılama durum ışıklarının tamamen sönmesini daima bekleyin.
• Topraklanmış bir nesneye dokunarak, onaylı bir topraklama bilekliği takarak ve bileşen kartı pinlerine, konektörlere veya dahili devre elemanlarına temas etmekten kesinlikle kaçınarak statik elektrik risklerini azaltın.

Uygunluk ve Sertifikalar

• c-UL-us Listeli Endüstriyel Kontrol Ekipmanı, ABD ve Kanada için Sertifikalı (UL Dosyası E65584)
• Sınıf I, Bölüm 2, Grup A, B, C, D Tehlikeli Konumlar için c-UL-us Listeli, ABD ve Kanada için Sertifikalı (UL Dosyası E194810)
• CE Sertifikalı (Avrupa Birliği 2004/108/EC EMC Direktifi, EN 61326-1, EN 61000-6-2, EN 61000-6-4 ve EN 61131-2 ile uyumlu)
• C-Tick Uyumlu (Avustralya Telsiz İletişimleri Yasası, AS/NZS CISPR 11 ile uyumlu)
• Ex Sertifikalı (Avrupa Birliği 94/9/EC ATEX Direktifi, EN 60079-15 ve EN 60079-0 ile uyumlu; II 3 G Ex nA IIC T4)
• EtherNet/IP ODVA Uygunluk Testi
