Beckhoff C9900-E731 Kontrol Paneli Basmalı Düğme Uzantı Modülü

SKU C9900-E731

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: C9900-E731
Menşei ülke:Almanya
Ürün Türü: Endüstriyel HMI Aksesuarları
Ödeme: T/T, Western Union
Ağırlık: 500g
Boyutlar: AutoCAD DXF dosyası olarak buton uzatmalarının ölçülendirilmiş çizimleri
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

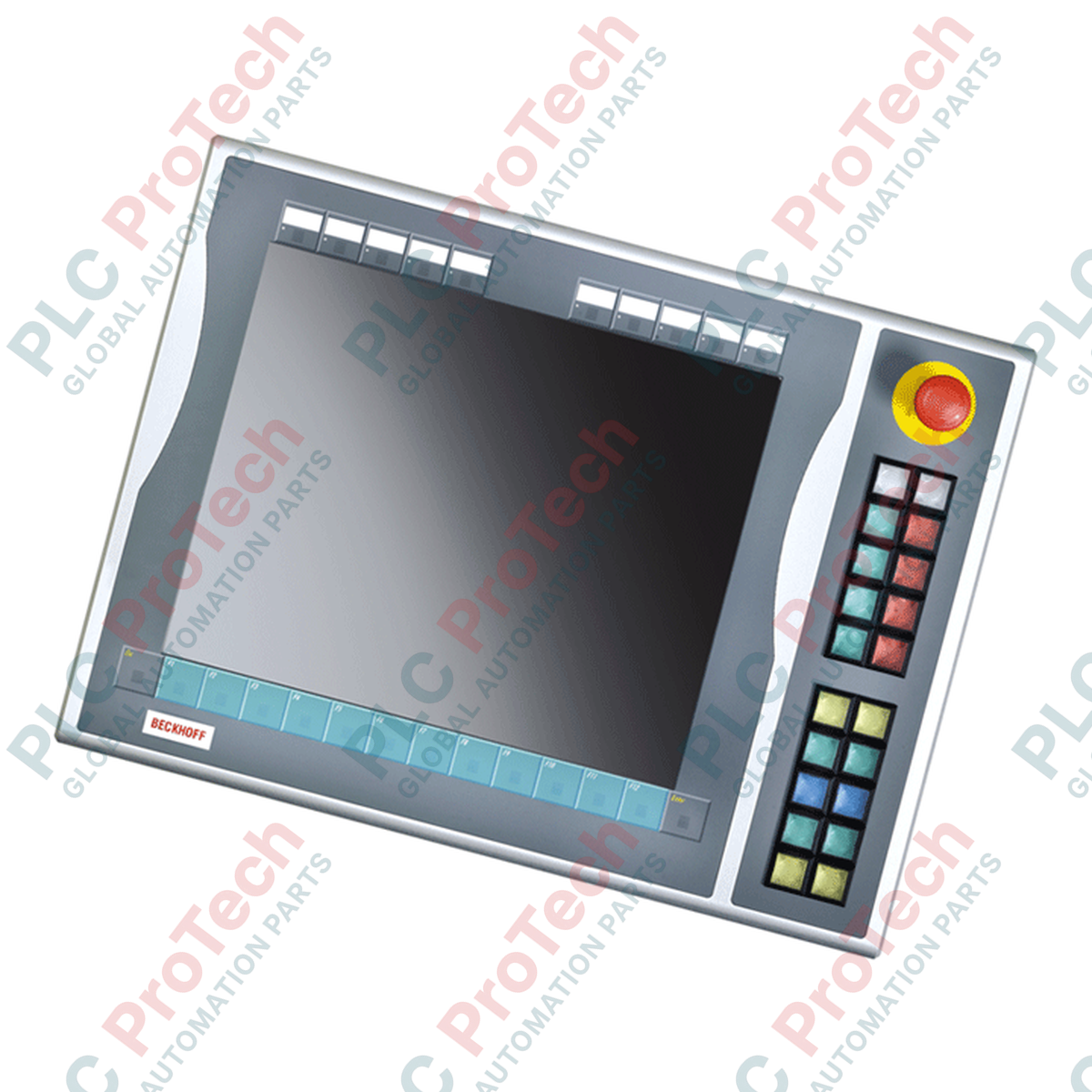

CP6x13-00xx ve CP7x13-00xx kontrol panellerinin manuel kontrol olanaklarını genişletmek üzere tasarlanan Beckhoff C9900-E731, sağ tarafa montaj için tasarlanmış fiziksel bir basma düğmesi uzantısıdır. Dahili donanım klavyesi bulunmayan 15 inç dokunmatik ekran sistemlerine doğrudan entegre olur. Bu modül, kritik operatör komutları için bağımsız fiziksel kontak yönlendirmesi sunarak fiziksel dokunsal kontrol ile dijital sistemler arasında köprü kurar.

Özellikler

Kapsamlı Dokunsal Arayüz: Dahili sinyal lambalarına sahip 20 kare Siemens Signum basma düğmesi tuşu (30 x 30 mm) ile donatılmıştır.
Entegre Güvenlik Kontrolü: Doğrudan güvenlik devresine entegrasyon için bağımsız olarak yönlendirilen, yüksek görünürlüklü 1 Siemens Signum acil durdurma tuşuna sahiptir.
Çift Sinyalli Kontak Tasarımı: Birincil tuş kapanmalarını USB üzerinden normalde açık (NA) kontak olarak iletirken, ikinci bağımsız NA kontağı doğrudan donanım kilitlemeleri için fiziksel bir klemens bloğuna yönlendirir.
Özelleştirilebilir Etiket Plakaları: Kaydırılarak takılan etiketler, ayrı düğme işlevlerinin hızlı ve net biçimde etiketlenmesini sağlar.
USB İletişim Veri Yolu: Tüm entegre sinyal lambalarının kontrolünü yalnızca USB üzerinden gerçekleştirerek pano içi kablolama yoğunluğunu en aza indirir.

Uygulamalar

Otomotiv montaj hücresi ve üretim hattı HMI'ları.
Görsel panellerin yanında fiziksel çevrim başlatma, durdurma ve adımlama düğmeleri gerektiren ağır makineler.
Çift kanallı donanım geri bildirim döngüleri gerektiren güvenlik açısından kritik kontrol bölgeleri.
Bakım ve servis aşamalarında eski panel sistemlerinin yenilenmesi.

Teknik Özellikler Tablosu

Teknik Özellik Parametresi	Değer / Nominal Değer
Üretici	Beckhoff Automation GmbH & Co. KG
Model Numarası	C9900-E731
Uyumlu Paneller	CP6x13-00xx ve CP7x13-00xx (klavyesiz 15 inç ekranlar)
Montaj Konumu	Ana Kontrol Panelinin / Panel PC'nin sağ tarafı
Basma Düğmesi Türü	20 x Siemens Signum kare tuş (30 x 30 mm)
Gösterge Lambaları	20 basma düğmesine entegre (USB kontrollü)
Acil Durdurma Tuşu	1 x Siemens Signum Acil Durdurma (Doğrudan kablolanabilir)
Kontak Yapılandırmaları	USB üzerinden 1. NA kontak; sabit kablolu klemens sırası üzerinden 2. NA kontak
Yaşam Döngüsü Durumu	Servis Aşaması (Eski sistem desteği)
Sevkiyat Ağırlığı (Hesaplanmış)	5,0 kg

Bağlantılar ve Arayüzler

Konektör / Arayüz	İşlev / Devre Ataması
USB Bağlantısı	1. NA kontak sinyallerini iletir ve tüm gösterge lambaları için kontrol girişlerini alır.
Dahili Klemens Sırası	20 basmalı düğmenin bağımsız 2. NO kontaklarının kablolanması için doğrudan erişim noktası.
Acil Durdurma Klemensleri	Harici güvenlik rölelerine çift kanallı Acil Durdurma entegrasyonu için doğrudan kablo bağlantısı arabirimi.

Alternatif Modeller ve Uyumluluk

C9900-E731 şu anda servis aşamasındadır. Bu üniteyi yenilerken veya değiştirirken mevcut ana kontrol panelinizin fiziksel klavyesi olmayan 15 inçlik bir ekrana (özellikle CP6x13 veya CP7x13 modelleri) sahip olduğunu doğrulayın. Bu uzantı yalnızca sağ tarafa montaj için mekanik olarak uyarlanmıştır; sol tarafa montaj seçenekleri, muhafaza profili hizalamaları nedeniyle farklı model adlandırmaları gerektirir.

Uygulama Sorunları ve Mühendislik Notları

Güvenlik Entegrasyonu Bildirimi: USB iletişim arabirimi hiçbir koşulda güvenlik açısından kritik kontrolleri işlemek için kullanılmamalıdır. İlk kontak (USB), görselleştirme veya standart kontrol rutinleri içindir. Entegre Acil Durdurma ve ikincil fiziksel NO kontakları gibi yüksek güvenlikli işlevler, doğrudan klemens sırası üzerinden onaylı, çift kanallı bir güvenlik rölesine veya işlevsel bir TwinSAFE klemensine (ör. Beckhoff EL1904) bağlanmalıdır.

Devreye Alma ve Kablolama İpuçları

Klemens sırasından gelen doğrudan kablolama hatlarını USB iletişim kablosunun yanından geçirirken dijital sinyaller için ekranlı kablo kullanın. Yakındaki değişken frekanslı sürücülerden (VFD'ler) kaynaklanan yüksek frekanslı elektromanyetik parazit, ekransız hatlarda elektriksel gürültüye neden olarak kontrol cihazının giriş kayıtlarında hatalı durum geçişlerine yol açabilir.

Kurulum Talimatları

KRİTİK UYARI:

Herhangi bir kurulum veya bakıma başlamadan önce Panel PC'ye ve kontrol devrelerine gelen tüm gücün kesildiğini doğrulayın. Elektrik çarpmasını ve sistemin istenmeyen şekilde çalışmasını önlemek için dahili klemens sırasına yönlendirilen tüm yardımcı güç hatlarını kilitleyip etiketleyin.

1

C9900-E731 uzantısını CP6x13 veya CP7x13 panelinin sağ kenarına dayayın. IP65 bütünlüğünü korumak için sızdırmazlık contasının birleşme dudağının etrafına doğru şekilde oturduğunu doğrulayın.

2

Yapısal sızdırmazlık profilinin eşit şekilde sıkışmasını sağlamak için mekanik bağlantı vidalarını sırayla sabitleyin.

3

Dahili USB arabirim kablosunu doğrudan kontrol panelinin arka işlem birimindeki belirlenmiş bir USB ana bilgisayar bağlantı noktasına bağlayın.

4

Acil Durdurma anahtarından ve ikincil NO kontaklarından gelen fiziksel güvenlik iletkenlerini, yüksek güçlü kablolardan uzak tutmak için ayrı kablo rakorları kullanarak sistem klemens sırasına yönlendirin.

FAQ

C9900-E731 üzerindeki gösterge lambaları USB bağlantısı olmadan çalıştırılabilir mi?

Hayır. 20 sinyal lambasının tamamı yalnızca USB arayüzü üzerinden kontrol edilir. Lambaların çalışması için Panel PC ile genişletme birimi arasında işlevsel bir USB iletişim kanalı gereklidir.

Entegre Acil Durdurma düğmesi USB veri yolu üzerinden mi yönlendirilir?

Hayır. Siemens Signum Acil Durdurma düğmesi, güvenlik amacıyla doğrudan terminal bağlantılarına kablolanmıştır. Endüstriyel güvenlik yönetmeliklerine uygunluk sağlamak için USB mantık devrelerinden tamamen bağımsız çalışır.

Bu model, panelin hem sol hem de sağ tarafına montajı destekliyor mu?

Hayır. C9900-E731, 15 inçlik Beckhoff Kontrol Panellerinin sağ kenarına montaj için mekanik olarak özel olarak tasarlanmış ve profillendirilmiştir.

Standart basmalı düğmelerdeki çift kontak yolları nasıl çalışır?

20 standart düğmenin her birinde iki ayrı kontak yolu bulunur. İlk normalde açık (NO) yol, dahili USB matrisine eşlenmiştir. İkinci NO kontağı doğrudan fiziksel terminallere yönlendirilerek standart PLC dijital giriş kartlarına veya güvenlik ünitelerine kablolu bağlantı yapılmasına olanak tanır.
