BECKHOFF C9900-E825 CP6xxx/CP7xxx Basmalı Düğme Uzantısı

Açıklama

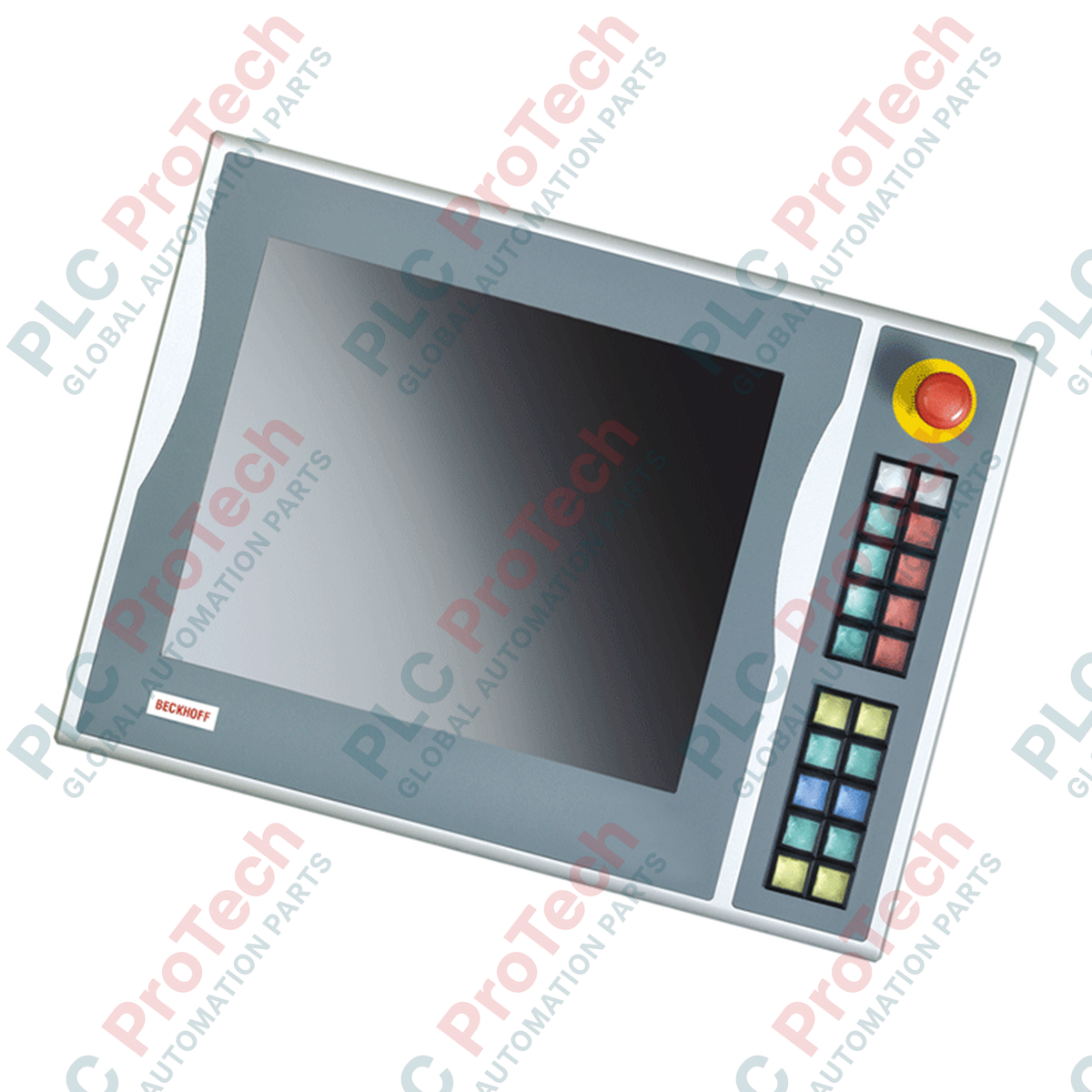

Endüstriyel operatör arayüzleriyle sorunsuz entegrasyon için tasarlanan Beckhoff **C9900-E825**, CP6x03-00xx ve CP7x03-00xx Kontrol Panelleri ve Panel PC'ler için sağlam bir **basmalı düğme genişletmesi** görevi görür. Entegre klavyesi olmayan 15 inç ekranlar için özel olarak tasarlanan bu sağ tarafa monte edilen genişletme paneli, değerli ekran alanını kaplamadan operatörlere kritik makine işlevleri üzerinde doğrudan, dokunsal kontrol sağlar.

Ünite, her biri net durum geri bildirimi için entegre sinyal lambasına sahip 20 adet yüksek kaliteli Siemens Signum kare basmalı düğme (30 x 30 mm) içerir. Güvenlik açısından kritik işlemler için özel bir Siemens Signum acil durdurma düğmesi doğrudan yerleşime entegre edilmiştir. Genişletme, çift bağlantı topolojisi kullanır: birincil basmalı düğme sinyalleri ve gösterge lambası kontrolleri USB arayüzü üzerinden dijital olarak iletilirken ikincil bir normalde açık (NO) kontak grubu ile acil durdurma anahtarı, güvenlik röleleri ve PLC giriş kartlarıyla doğrudan entegrasyon için kablolu terminal sırasına yönlendirilir.

Özellikler

• Sağ Taraf Entegrasyonu: 15 inçlik Beckhoff Kontrol Panellerinin sağ tarafına montaj için özel olarak boyutlandırılmış ve yapılandırılmıştır.
• Dokunsal Operatör Kontrolleri: Entegre sinyal lambalarına sahip 20 adet Siemens Signum kare (30 x 30 mm) basmalı düğmeyle donatılmıştır.
• Özel Güvenlik Kontrolü: Doğrudan kablolu güvenlik devresi entegrasyonu için tasarlanmış 1 adet Siemens Signum acil durdurma düğmesi içerir.
• Çift Kanallı Bağlantı: Birincil kontrol sinyalleri ve gösterge lambaları için USB iletiminin yanı sıra ikincil kablolu bağlantılar için fiziksel bir terminal sırasına sahiptir.
• Özelleştirilebilir Etiketleme: Basmalı düğme kapaklarına yerleştirilebilen etiketler, kontrol işlevlerinin açık ve uygulamaya özel şekilde işaretlenmesini sağlar.

Uygulamalar

• Endüstriyel makine takımı kontrol panelleri
• Otomotiv montaj hattı HMI istasyonları
• Proses otomasyonu manuel geçersiz kılma konsolları
• Fiziksel güvenlik arayüzleri gerektiren özel operatör kontrol muhafazaları

Teknik Özellikler

Bağlantılar ve Arayüzler

Kurulum Kılavuzu

• Mekanik Montaj: Genişletme muhafazasını uyumlu 15 inçlik Beckhoff Kontrol Panelinin sağ taraftaki montaj kanallarıyla hizalayın. Yapısal sağlamlığı korumak ve çevresel sızdırmazlığı sürdürmek için belirtilen montaj vidalarını kullanarak sabitleyin.
• USB Bağlantısı: Entegre USB arayüz kablosunu doğrudan ana Panel PC veya Kontrol Panelindeki uygun bir USB bağlantı noktasına bağlayın. Sinyal parazitini önlemek için kablonun yüksek gerilimli AC hatlarından uzağa yönlendirildiğinden emin olun.
• Kablolama: Güvenlik açısından kritik devreler için (acil durdurma ve ikincil NO kontakları dahil), terminal sırasından güvenlik kontrol cihazınıza veya PLC I/O modüllerinize ayrı kablolar çekin. Uygun kablo yüksükleri kullanın ve terminalleri belirtilen tork değerine göre sıkın.
• Topraklama: Elektromanyetik gürültüyü azaltmak için basmalı düğme genişletmesinin metal şasisinin ana kontrol kabini topraklamasına elektriksel olarak bağlandığından emin olun.

Uyumluluk ve Sertifikalar

• CE
