Açıklama

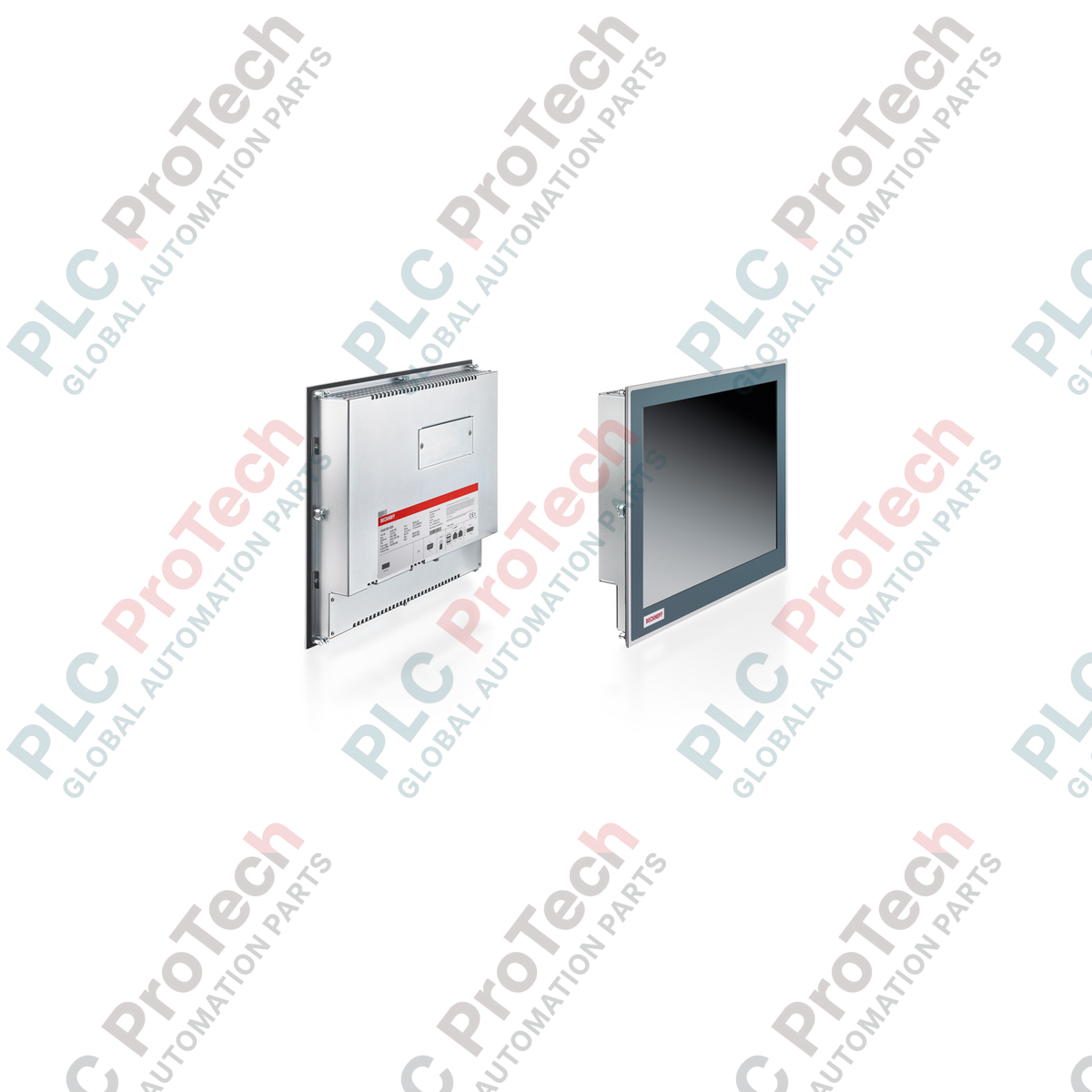

BECKHOFF CP6613-0001-0020, zorlu endüstriyel görselleştirme ve kontrol görevleri için tasarlanmış yüksek performanslı bir dahili Panel PC'dir. Yüksek çözünürlüklü 19 inç ekranı ve enerji tasarruflu ARM Cortex-A8 işlemciyi bir araya getiren bu kontrolör, doğrudan makine üzerinde veya kontrol panosu kapaklarının içinde güvenilir bir İnsan-Makine Arayüzü (HMI) olarak çalışır. Dayanıklı alüminyum ön yüz ve koruyucu sac çelik arka kapakla tasarlanan cihaz, kompakt ve yerden tasarruf sağlayan bir yapıya sahiptir ve özellikle zorlu endüstriyel ortamlar için geliştirilmiştir.

1 GHz ARM Cortex-A8 işlemci ve 1 GB DDR3 RAM ile donatılmış BECKHOFF CP6613-0001-0020, Windows Embedded Compact 7 işletim sistemi altında PLC ve görselleştirme görevlerini sorunsuz şekilde yürütür. Ağ ve saha veri yolu iletişimi için cihazda dahili Ethernet ve entegre EtherCAT bağlantısı bulunur. Güvenilir veri koruması, kritik proses değişkenlerinin güç dalgalanması durumunda güvenli şekilde kaydedilmesini sağlayan uçucu olmayan 128 kB NOVRAM ile güçlendirilmiştir.

Kurulum, çekilebilir sıkıştırma kolları sayesinde kolaylaştırılmıştır; böylece gevşek parçalar olmadan güvenli panel montajı sağlanır. Bu yapılandırma, kurulum sırasında yaşanan duruş süresini en aza indirir ve titreşime dayanıklı bir sabitleme sağlar. Cihazın pasif, fansız soğutma tasarımı hareketli ve aşınan parçaları ortadan kaldırarak kullanım ömrü boyunca yüksek sistem kullanılabilirliği ve daha düşük bakım yükü sağlar.

Özellikler

• 1280 x 1024 piksel net çözünürlüğe sahip 19 inç aktif matris TFT ekran.
• Basit ve hassas operatör girişi için dayanıklı, hızlı tepki veren tek parmakla dokunmatik ekran.
• Yerel otomasyon ve iletişim görevlerini yürütmek için 1 GHz hızında çalışan verimli ARM Cortex-A8 işlemci.
• Güç kesintileri sırasında veri kaybını önlemek için 1 saniyelik kapasitif UPS ile donatılmıştır.
• Çift USB 2.0 bağlantı noktası, seri RS232 ve Ethernet ile EtherCAT için yerel RJ45 bağlantı noktaları dahil dahili arayüzler.
• Toz ve neme karşı IP65 sınıfı ön panel koruması; zorlu ortamlar için uygundur.

Uygulamalar

• Üretim montaj hatlarında endüstriyel görselleştirme ve operatör kontrolü.
• Merkezi olmayan HMI ve denetim kontrolü için kontrol panosuna montaj.
• Yerel TwinCAT uyumluluğuyla makine seviyesinde PLC yürütme.
• Grafik veri ekranları gerektiren EtherCAT ağ yöneticisi terminalleri.

Teknik Özellikler

Bağlantılar / Arabirimler

Kurulum Talimatları

1. Kuruluma başlamadan önce kontrol paneli alanına giden güç beslemesinin tamamen enerjisiz olduğundan emin olun.
2. Pano kapağındaki kesit açıklığının, 19 inç CP6613 serisine ait yerleşim ölçülerine tam olarak uyduğunu doğrulayın.
3. Ekran yüzeyini çizmemek veya contaya zarar vermemek için Panel PC'yi kesit açıklığından önden dikkatlice yerleştirin.
4. Cihazı gevşek bileşenler olmadan sabitlemek için cihazın arkasındaki entegre çekip çıkarma tipi sıkıştırma kollarını devreye alın ve sıkın.
5. İletişim veya güç kablolarını bağlamadan önce koruyucu topraklama bağlantısını şasi topraklama terminaline yapın.
6. 24 V DC besleme ve iletişim kablolarını uygun gerilim azaltıcılardan geçirin ve elektriksel paraziti azaltmak için bunların yüksek gerilim kablolarından izole edildiğinden emin olun.

Değiştirme ve Taşıma Önerileri

Mevcut bir üniteyi BECKHOFF CP6613-0001-0020 ile değiştirirken, mevcut depolama kartındaki tüm uygulama kodlarını, TwinCAT lisanslarını ve etkin yapılandırmaları önce yedekleyin. Eski donanımı çıkarmadan önce sistemi tamamen kapatın. İlk çalıştırmadan önce doğru işletim sistemi ve çalışma zamanı imajını içeren microSD kartın yeni üniteye doğru şekilde takıldığından emin olun. Ana bilgisayar iletişiminin düzgün çalıştığından emin olmak için ilk açılış sırasında IP adreslerini ve ağ yapılandırmasını doğrulayın.
