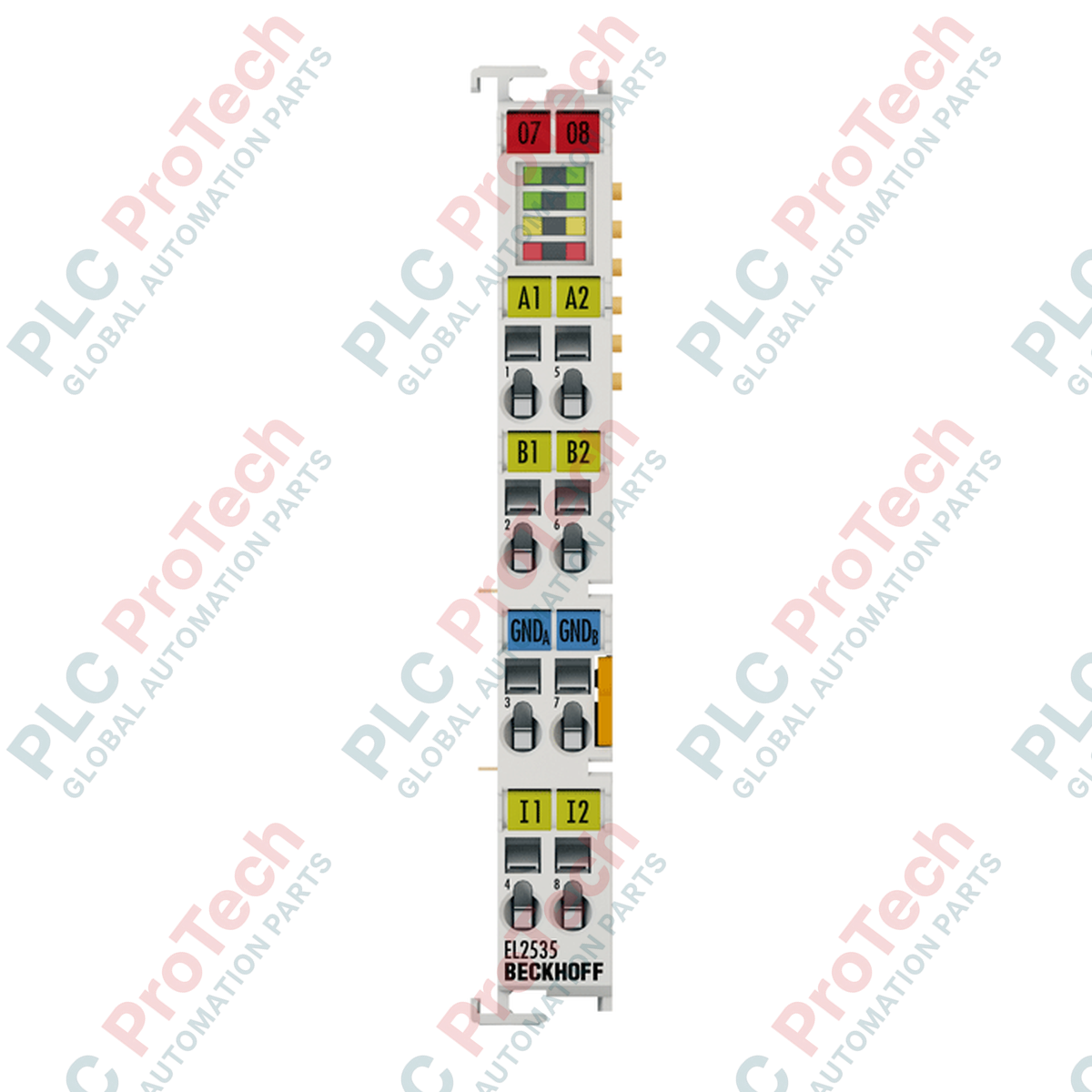

Dağıtılmış kontrol ağlarında yüksek hassasiyetli, akım kontrollü modülasyon sağlamak üzere tasarlanan Beckhoff EL2535-0050, 24 V DC uygulamaları için çift kanallı darbe genişlik modülasyonu (PWM) çıkış terminali olarak işlev görür. Bu kompakt 12 mm'lik modül, varsayılan 30 kHz anahtarlama frekansıyla 50 mA'ye kadar endüktif yükleri modüle eder. Entegre push-pull çıkışlar ve iki yardımcı 24 V DC dijital giriş sayesinde termoelektrik soğutucuların, minyatür DC motorların ve oransal vanaların doğrudan EtherCAT segmenti üzerinden hızlı kapalı çevrim kontrolünü mümkün kılar.
| Parametre | Değer / Özellik |
|---|---|
| Üretici | Beckhoff Automation GmbH & Co. KG |
| Model Numarası | EL2535-0050 |
| Bağlantı Teknolojisi | PWM çıkışı, push-pull çıkışlar |
| Çıkış Sayısı | 2 |
| Nominal Gerilim | 24 V DC (-%15 / +%20) |
| Yük Türü | Endüktif (1 mH'den büyük) |
| Maksimum Çıkış Akımı | ±50 mA |
| Kısa Devre Akımı | Tipik olarak 500 mA'dan düşük |
| PWM Saat Frekansı | Varsayılan 30 kHz |
| Görev Faktörü | %0 ila %100 (akım kontrollü) |
| Çözünürlük | 10 bit |
| E-Bus Akım Tüketimi | Tipik 110 mA |
| Güç Kontakları Akım Tüketimi | Tipik 30 mA + yük |
| Proses Görüntüsü Bit Genişliği | 48 giriş/çıkış (2 x 16 bit veri, 2 x 8 bit kontrol/durum) |
| Dijital Girişler | 2 x dijital 24 V giriş |
| Elektriksel İzolasyon | 500 V (E-bus / saha potansiyeli) |
| Çalışma Sıcaklığı | 0 ila +55 °C |
| Depolama Sıcaklığı | -25 ila +85 °C |
| Bağıl Nem | %95, yoğuşmasız |
| Koruma Sınıfı | IP20 |
| Onaylar ve İşaretler | CE, UL, ATEX (II 3 G Ex nA IIC T4 Gc), cFMus Sınıf I Bölüm 2 |
| Menşe Ülke | Almanya |
| Net Ağırlık | 50 g |
| Sevkiyat Ağırlığı (Hesaplanan) | 0.15 kg |
| Boyutlar (W x Y x D) | 12 mm x 100 mm x 68 mm |
| Ambalaj Boyutları (Hesaplanan) | 120 mm x 80 mm x 25 mm |
| Klemens Noktası | Sinyal Ataması | Açıklama |
|---|---|---|
| 1 | PWM Çıkışı 1 (+) | PWM Kanalı 1 için pozitif bağlantı |
| 5 | PWM Çıkışı 1 (-) | PWM Kanalı 1 için negatif bağlantı (dönüş) |
| 2 | PWM Çıkışı 2 (+) | PWM Kanalı 2 için pozitif bağlantı |
| 6 | PWM Çıkışı 2 (-) | PWM Kanalı 2 için negatif bağlantı (dönüş) |
| 3 | Dijital Giriş 1 | Geri besleme döngüsü 1 için 24 V DC yardımcı dijital giriş |
| 7 | Dijital Giriş 2 | Geri besleme döngüsü 2 için 24 V DC yardımcı dijital giriş |
| 4 | +24 V DC Güç Kontağı | Pozitif güç rayına dahili besleme bağlantısı |
| 8 | 0 V DC Güç Kontağı | Negatif güç rayına dahili besleme bağlantısı |
Standart gerilim kontrollü PWM klemenslerinin aksine, özel akım kontrollü EL2535-0050, sıcaklığa bağlı bobin direnci değişimlerini telafi etmek için çıkış akımını doğrudan düzenler. Donanım taraması sırasında sürücü uyumsuzluğu hatalarını önlemek için TwinCAT 2.11 (veya üzeri) doğru XML cihaz açıklama (ESI) dosyasıyla yapılandırılmalıdır.
Bu klemens en az 1 mH endüktif yük gerektirir. Endüktansı düşük, yüksek kapasitif veya tamamen dirençli yüklerin bağlanması yüksek frekanslı salınımlara neden olabilir, dahili kısa devre sınırlarını (500 mA altında) tetikleyebilir ve kararlı akım regülasyonunu engelleyebilir. Yüksek yoğunluklu montaj dizilerinde, polikarbonat klemens gövdesi boyunca yeterli pasif ısı dağılımı sağlamak için dikey montaj hizalamasını koruyun.
30 kHz taşıyıcı frekansı nedeniyle aktüatör bobinlerine bağlantı için ekranlı bükümlü çift (STP) kablo kullanılmasını öneririz. Elektromanyetik parazitlerin paralel düşük gerilimli analog sinyallere sızmasını önlemek için ekranı, elektrik panosunun giriş noktasına mümkün olduğunca yakın bir harici topraklama kelepçesine (Beckhoff KL9080 ekran klemensi gibi) bağlayın.
KRİTİK UYARI
Herhangi bir EtherCAT klemensini takmadan, çıkarmadan veya kablolamadan önce tüm 24 V DC saha tarafı güç kontaklarını ve standart E-bus güç kaynaklarını izole edin. Elektrostatik boşalma ve enerjili değiştirme, hassas dahili bus bileşenlerine zarar verebilir.
Çift yuva ve kılavuz sistemini kullanarak klemensleri yan yana hizalayın, ardından kilit tıklayana kadar standart 35 mm DIN rayına (EN 60715 uyumlu) sıkıca kaydırarak takın.
Kablo uçlarını tam olarak 8–9 mm soyun. Yayla çalışan klemens mekanizmasına bastırmak için düz uçlu bir tornavida kullanın, kabloyu yerleştirin ve sabitlemek için tornavidayı bırakın. Tek telli veya yüksüklü iletkenler doğrudan itilebilir.
Bağlantı iletken kesitlerini doğrulayın: tek telli/bükülü kablolar için AWG 28–14, yüksükle sonlandırılmış kablolar için AWG 26–16 kullanın.
