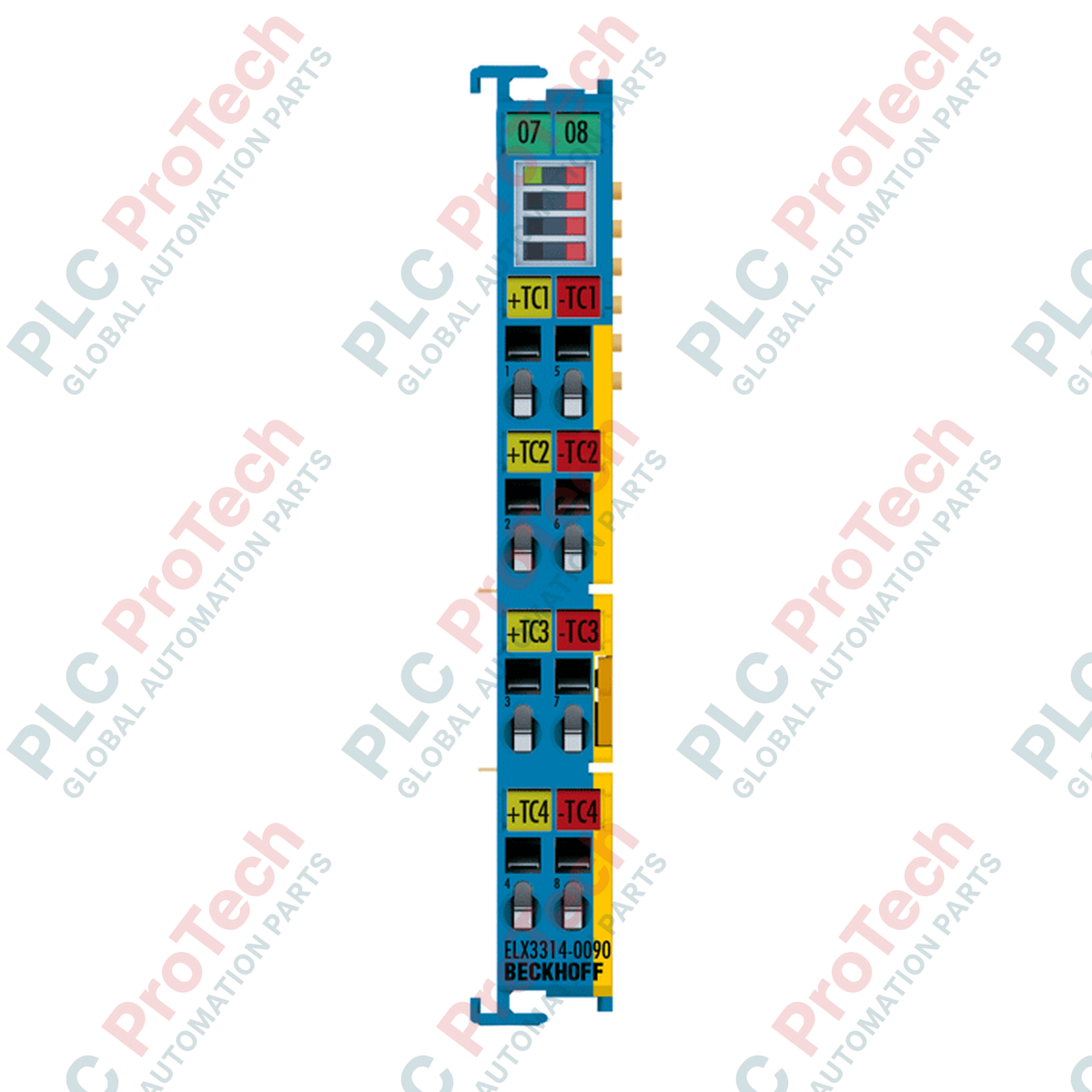

BECKHOFF ELX3314-0090 ELX Serisi EtherCAT Terminali

SKU ELX3314-0090

Stokta

12-month warranty
Free returns within 30 days

Üretici: BECKHOFF
Ürün No.: ELX3314-0090
Menşei ülke:Almanya
Ürün Türü: EtherCAT Terminalleri
Ödeme: T/T, Western Union
Ağırlık: 2000g
Boyutlar: 12 mm x 100 mm x 68 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

BECKHOFF ELX3314-0090, tehlikeli alanlarda bulunan termokuplların doğrudan bağlantısı için tasarlanmış, yüksek hassasiyetli 4 kanallı analog giriş EtherCAT Terminalidir. Bu kendinden güvenli (Ex i) terminal, harici güvenlik bariyerlerine gerek olmadan Zone 0 veya Zone 20 ortamlarındaki sensörlerle doğrudan bağlantı kurulmasını sağlar. Entegre TwinSAFE SC (Tek Kanal) teknolojisi sayesinde standart analog sinyallerin TwinSAFE sistemleri içinde güvenli şekilde iletilmesine ve analiz edilmesine olanak tanır.

Yüksek çözünürlüklü 16 bit analogdan dijitale dönüşüm kullanan BECKHOFF ELX3314-0090, endüstriyel proseslerde doğru ve tekrarlanabilir sıcaklık ölçümü sağlar. Donanım, standart termokupl tipleri için entegre dijital filtreleme ve karakteristik eğri doğrusallaştırması içerir. Terminal, ELX9560 güç kaynağı terminali üzerinden beslenmesi gereken kendinden güvenli bir EtherCAT segmentinin parçası olarak çalışacak şekilde tasarlanmıştır.

Özellikler

Termokupllarla sıcaklık ölçümü için optimize edilmiş dört diferansiyel analog giriş.
Zone 0 ve Zone 20'deki sensörlere doğrudan bağlantı için kendinden güvenli (Ex i) tasarım.
Proses sinyallerinin güvenlik odaklı görevlerde kullanılmasını sağlayan TwinSAFE SC teknolojisi.
Entegre eğri doğrusallaştırma özelliğine sahip yüksek doğruluklu 16 bit çözünürlük.
Yapılandırılabilir dijital filtreler ve donanım tabanlı limit değeri izleme.
Kanal başına ayrı tanılama LED'lerine sahip kompakt 12 mm gövde.

Uygulamalar

Kimyasal ve petrokimyasal proseslerde tehlikeli alan sıcaklık algılama.
Endüstriyel fırın, kazan ve termal işlem izleme.
Petrol ve gaz rafinerilerinde, taşıma ve depolama tesislerinde otomasyon.
TwinSAFE sistemi ortamlarında güvenlikle ilgili sıcaklık izleme.

Teknik özellikler

Genel

Parametre	Teknik Özellik
Üretici	BECKHOFF
Model	ELX3314-0090
Ürün tipi	EtherCAT Terminali
Teknoloji	Sıcaklık ölçümü (termokupl)
Tasarım şekli	Sinyal LED'lerine sahip kompakt klemens gövdesi
Gövde malzemesi	Polikarbonat
Boyutlar (G x Y x D)	12 mm x 100 mm x 68 mm
Montaj yöntemi	35 mm DIN rayı (EN 60715)

Sinyal ve elektriksel özellikler

Parametre	Teknik Özellik
Giriş sayısı	4 (diferansiyel)
Bağlantı yöntemi	2 telli
Uyumlu sensör tipleri	K, J, L, E, T, N, U, B, R, S, C tipi termokupllar (Varsayılan: Tip K)
Ölçüm aralığı	Sensöre bağlı (Varsayılan Tip K: -200 ila +1350 °C, gerilim ölçümü: -30 ila +100 mV)
Çözünürlük	basamak başına 0,1 °C (16 bit dönüşüm)
Ölçüm Hatası	Tam skala değerine göre yüzde +/- 0.3'ten az
İç Direnç	Tipik >= 10 kOhm (diferansiyel)
Giriş Filtresi Sınır Frekansı	Tipik 1 kHz (sensör uzunluğuna, dönüşüm süresine ve sensör tipine bağlıdır)
Dönüşüm Süresi	10 ila 5000 ms (ayarlanabilir, varsayılan 310 ms)
Elektronik Besleme Gerilimi	Güç kontakları üzerinden 24 V DC (ELX9560 güç beslemesi gerektirir)
Akım Tüketimi (E-Bus)	Tipik 70 mA
Akım Tüketimi (Güç Kontakları)	Tipik 10 mA
Özel Özellikler	Limit değeri izleme, dijital filtre, karakteristik eğri doğrusallaştırma, TwinSAFE SC

Çevre ve Güvenlik

Parametre	Teknik Özellik
Çalışma Sıcaklığı	-25 ila +60 degC
Depolama Sıcaklığı	-40 ila +85 degC
Bağıl Nem	yüzde 95, yoğuşmasız
Koruma Derecesi	IP20
Titreşim/Darbe Dayanımı	EN 60068-2-6 / EN 60068-2-27 ile uyumludur
EMC Bağışıklığı/Emisyonu	EN 61000-6-2 / EN 61000-6-4 ile uyumludur
Onaylar	CE, UL, ATEX, IECEx, cFMus
ATEX Sınıflandırması	II 3(1)G Ex ec [ia Ga] IIC T4 Gc, II (1)D [Ex ia Da] IIIC, I (M1) [Ex ia Ma] I
IECEx Sınıflandırması	Ex ec [ia Ga] IIC T4 Gc, [Ex ia Da] IIIC, [Ex ia Ma] I

Montaj Kılavuzu

Sistemin Enerjisini Kesme: Bileşenleri monte etmeden, kablolamadan veya sökmeden önce bus terminali sistemindeki tüm güç kaynaklarının bağlantısını tamamen kesin.
DIN Rayı Montajı: Terminali, çift yuvanın ve anahtar bağlantısının düzgün oturduğundan emin olarak standart 35 mm DIN rayına (EN 60715) güvenli şekilde oturtun.
Kendinden Güvenli Segmentasyon: Terminali yalnızca özel bir ELX9560 güç besleme terminaliyle beslenen bir ELX serisi segmente monte edin.
Kablo Ayırma: Kendinden güvenli (Ex i) saha kabloları ile kendinden güvenli olmayan güç ve sinyal kabloları arasında fiziksel ayırmayı koruyun.
Topraklama ve Ekranlama: Ekranlamayı yerel tehlikeli alan elektrik yönetmeliklerine uygun şekilde bağlayın ve DIN rayının düşük empedanslı topraklamasını sağlayın.

Değiştirme ve Yapılandırma Kılavuzu

BECKHOFF ELX3314-0090'u değiştirirken bağlantıyı kesmeden önce kanal terminali kablolama düzenini kaydedin. Yedek üniteyi monte edin ve uygun EtherCAT Slave Information (ESI) dosyasını kullanarak TwinCAT'te eşleşen sensör tipini, filtreleme ve ölçeklendirme parametrelerini yapılandırın. Güvenlik programına doğru tanılama entegrasyonunu doğrulamak için tüm TwinSAFE SC yapılandırmalarını kontrol edin.

FAQ

BECKHOFF ELX3314-0090'ın temel işlevi nedir?

BECKHOFF ELX3314-0090, harici güvenlik bariyerlerine ihtiyaç duymadan, Bölge 0 veya Bölge 20 tehlikeli alanlarında bulunan termokupllar aracılığıyla doğrudan sıcaklık ölçümü yapmak üzere tasarlanmış, kendinden güvenlikli (Ex i) 4 kanallı analog giriş terminalidir.

BECKHOFF ELX3314-0090 hangi termokupl türlerini destekler?

BECKHOFF ELX3314-0090; K, J, L, E, T, N, U, B, R, S ve C tipi termokuplları destekler; K tipi varsayılan fabrika yapılandırmasıdır.

BECKHOFF ELX3314-0090'da TwinSAFE SC teknolojisi nedir?

BECKHOFF ELX3314-0090'da TwinSAFE SC (Tek Kanal) teknolojisi, standart analog proses sinyallerinin bir TwinSAFE Logic modülü içinde güvenli uygulamalar için iletilmesini ve güvenli şekilde analiz edilmesini sağlar.

BECKHOFF ELX3314-0090 belirli bir güç kaynağı gerektirir mi?

Evet, BECKHOFF ELX3314-0090, BECKHOFF ELX9560 güç kaynağı terminali tarafından beslenen, kendinden güvenlikli bir terminal segmentine kurulmalıdır.

BECKHOFF ELX3314-0090'ın ölçüm çözünürlüğü nedir?

BECKHOFF ELX3314-0090, basamak başına yaklaşık 0,1 °C'ye eşdeğer, 16 bitlik yüksek hassasiyetli dönüştürme çözünürlüğü sunar.
