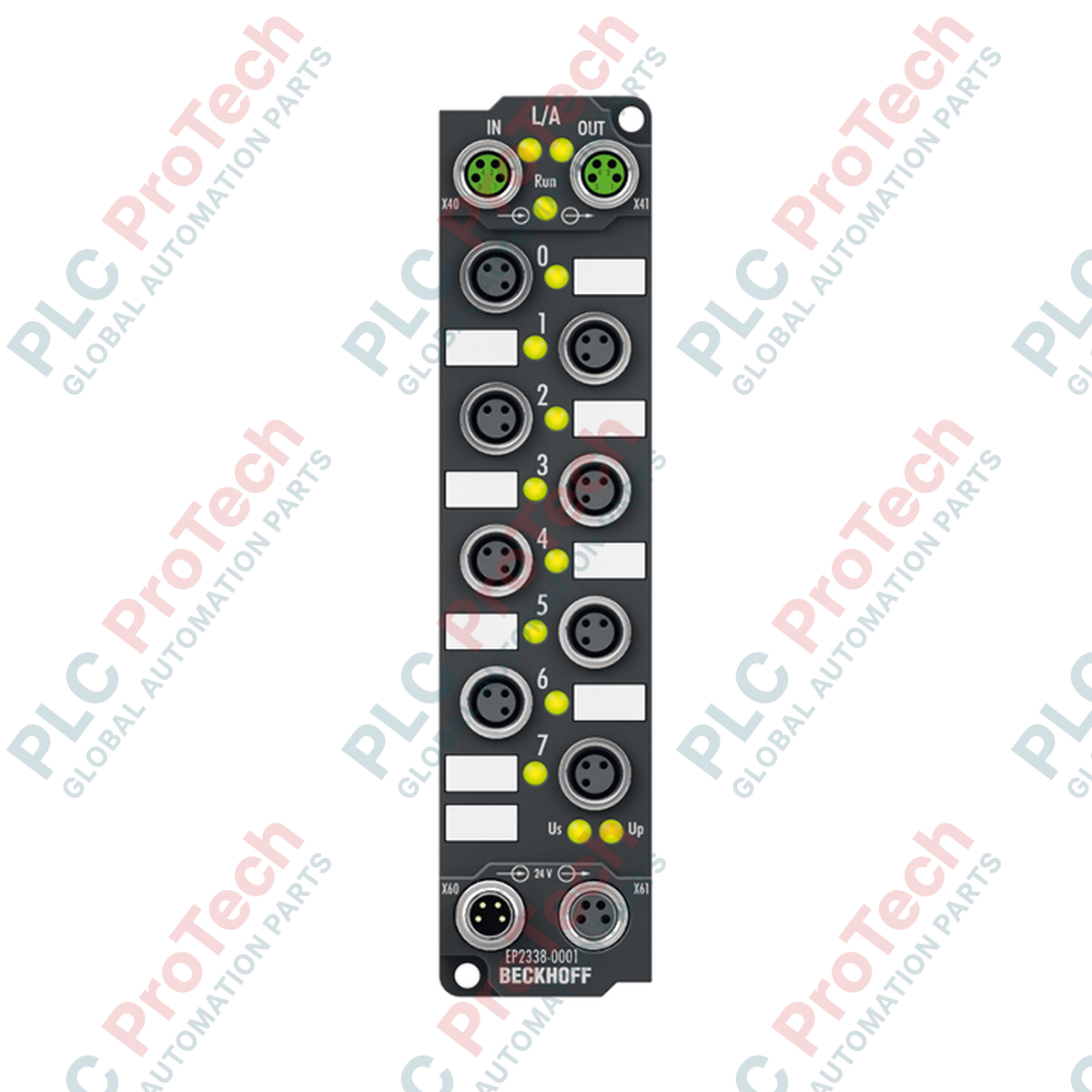

Doğrudan makineye montaj için tasarlanan Beckhoff EP2338-0001 EtherCAT Box, sağlam ve kompakt bir form faktöründe merkezi olmayan G/Ç işleme olanağı sunar. Bu modül, her biri ayrı ayrı ve serbestçe giriş veya çıkış olarak yapılandırılabilen 8 dijital kanala sahiptir; ara klemens kutularına gerek kalmadan saha düzeyinde sinyal dağıtımını optimize eder. Yerel EtherCAT protokolü üzerinden çalışan modül, korumalı, vidalı M8 veri yolu bağlantıları aracılığıyla iletişim kurarak yüksek titreşimli uygulamalarda yüksek hızlı veri iletimi ve deterministik çalışma sağlar. PA6 poliamit muhafaza içindeki modül, toza, su jetlerine ve geçici suya daldırmaya karşı kapsamlı koruma sunarak ıslak veya kirli üretim ortamları için uygun hale gelir.
| Parametre | Spesifikasyon Değeri |
|---|---|
| Üretici | Beckhoff Automation |
| Model Tanımlayıcı | EP2338-0001 |
| İletişim Protokolü | EtherCAT |
| Kanal Sayısı | 8 dijital giriş veya çıkış, çift yönlü |
| Giriş Özellikleri | EN 61131-2, Tip 1/3 (10 mikrosaniye filtre) |
| "0" Sinyal Gerilimi | -3 ila +5 V |
| "1" Sinyal Gerilimi | 11 ila 30 V (nominal akım 6 mA) |
| Sensör Besleme Akımı | Yük beslemesinden toplam maks. 0.5 A, kısa devre korumalı |
| Nominal Yük Gerilimi | 24 V DC (-%15 / +%20) |
| Maks. Çıkış Akımı | Kanal başına 0.5 A (kısa devre korumalı, tipik 1.5 A tepe sınırı) |
| Anahtarlama Gecikmeleri | TON: 50 mikrosaniye (tipik), TOFF: 100 mikrosaniye (tipik) |
| Akım Tüketimi | US'den 120 mA (sistem gerilimi) |
| Elektriksel İzolasyon | 500 V (kanal-mantık arası) |
| Muhafaza Malzemesi | Poliamid PA6 |
| Koruma Derecesi | IP65/66/67 (EN 60529 ile uyumlu) |
| Çalışma Sıcaklığı | -25 ila +60 °C |
| Fiziksel Boyutlar | 30 mm x 126 mm x 26.5 mm (W x Y x D) |
| Net Ağırlık | 165 g |
| Sevkiyat Ağırlığı (Hesaplanmış) | 0.50 kg |
| Arayüz Bağlantısı | Konektör Türü | Yapılandırma Ayrıntıları |
|---|---|---|
| EtherCAT Veri Yolu Girişi/Çıkışı | 2 x M8 soket (ekranlı, vidalı bağlantı) | EtherCAT çerçeve işleme için fiziksel katman üst bağlantı/alt bağlantı iletişimi sağlar. |
| Kanal Arayüzleri | 8 x M8 x 1, 3 pinli (A kodlu) | Fiziksel sensör veya aktüatör bağlantısı için kontrolör üzerinden dinamik olarak yapılandırılır. |
| Güç Besleme Girişi | 1 x M8 erkek konektör, 4 pinli | Sistem/sensör gerilimi (US) ve aktüatör/yük gerilimi (UP) için giriş. |
| Aşağı Akış Güç Beslemesi | 1 x M8 dişi konektör, 4 pinli | Aşağı akıştaki EtherCAT Box düğümleri için zincirleme besleme hatları sağlar. |
Daha büyük kablolama mimarileri kullanan kurulumlarda EP2338-0002, EP2338-0001 ile aynı dahili elektriksel mantığa sahiptir; ancak M8 yerine M12 dairesel konektörler kullanır. Sistemleri eski EtherCAT dışı topolojilerden geçirirken bu model, eski Profibus veya CANopen kutularının doğrudan yerine kullanılabilir. Sistem başlatılırken oluşabilecek uyumsuzluk hatalarını önlemek için TwinCAT 2.11 (veya daha yeni) XML yapılandırma dosyalarının doğru donanım revizyonunu eşleştirecek şekilde güncellendiğinden emin olun.
Kurulum sırasında kritik bir parametre, tüm kanallar genelinde toplam sensör besleme sınırının 0,5 A olmasıdır. Birden fazla yüksek akım çeken endüktif sensör veya fotosel aynı üniteden besleniyorsa, bunların birleşik bekleme ve tepe çalışma akımının bu sınırı aşmadığından emin olun. Aşırı akım koşulları, US'den türetilen sensör güç rayının devreye girmesine ve TwinCAT'te fieldbus çevrimdışı hatalarının oluşmasına neden olur. Ayrıca çıkışlar endüktif yük enerjisine karşı korumalı olsa da anahtarlama sürücü devrelerinin kullanım ömrünü uzatmak için hızlı çevrimli endüktif solenoidler harici bastırma elemanlarıyla donatılmalıdır.
M8 fieldbus ve güç bağlantılarının üretici tarafından belirtilen 0,4 Nm tork değerine sıkıldığından daima emin olun. Yetersiz sıkma IP67 nem sızdırmazlığını tehlikeye atarken aşırı sıkma poliamid muhafazayı çatlatabilir veya dahili dişli insertlere zarar verebilir. Büyük değişken frekanslı sürücüler gibi elektriksel açıdan gürültülü ortamlara entegre edilirken modülün montaj plakası düşük empedanslı bir toprak bağlantısına sahip olmalıdır. Eloksallı veya boyalı arka plakaları aşarak güvenilir bir topraklama yolu oluşturmak için en az bir M3 montaj vidasında tırtıklı rondela kullanın.
KRİTİK UYARI:
EtherCAT Box'ı fiziksel olarak monte etmeden veya kabloları bağlamadan önce tüm sistem ve yük güç kaynaklarının (US ve UP) enerjisini kesin. Zone 2 tehlikeli bölgelerde fieldbus veya güç bağlantılarının enerjiliyken takılıp çıkarılması elektrik arkına yol açabilir; bu durum ciddi patlama tehlikesi oluşturur ve ünitenin dahili mikroişlemcisinin anında hasar görmesine neden olabilir.
Modülü düz ve titreşimsiz bir yüzeye yerleştirin. Muhafaza uzunluğu boyunca yer alan entegre sabitleme noktalarına uygun olacak şekilde, çapı 3,5 mm olan iki montaj deliğinin yerlerini işaretleyip delin.
Üniteyi iki adet standart M3 vidayla sabitleyin. Montaj plakası ile makine şasisi arasında metalik temas sağlayarak uygun topraklama yapıldığından emin olun.
Gelen ve devam eden EtherCAT M8 kablolarını takıp sıkın. IP67 koruma derecesini korumak için kullanılmayan M8 portlarını koruyucu plastik kapaklarla kapatın.
M8 yardımcı güç kablolarını bağlayın ve hem US (sistem) hem de UP (aktüatör yükü) için giriş geriliminin izin verilen 24 V DC (-%15 / +%20) aralığında kesinlikle olduğundan emin olun.
