Açıklama

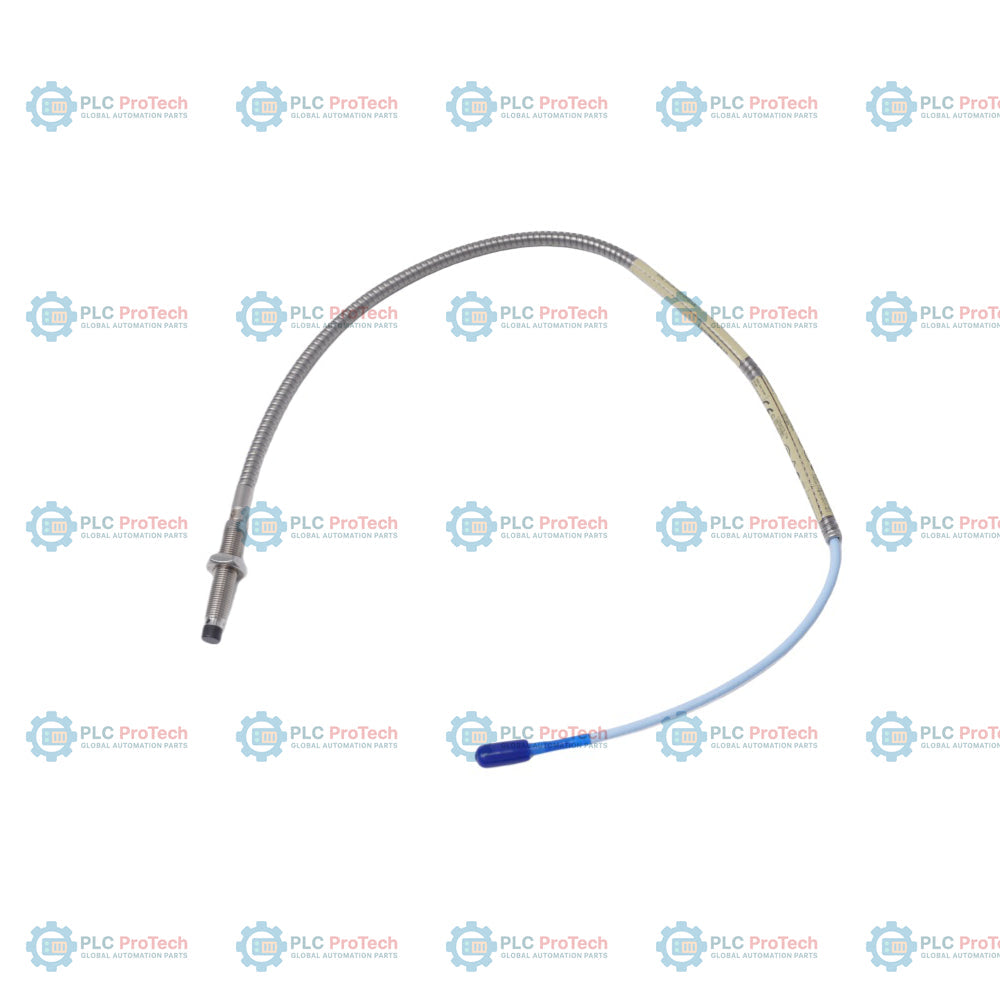

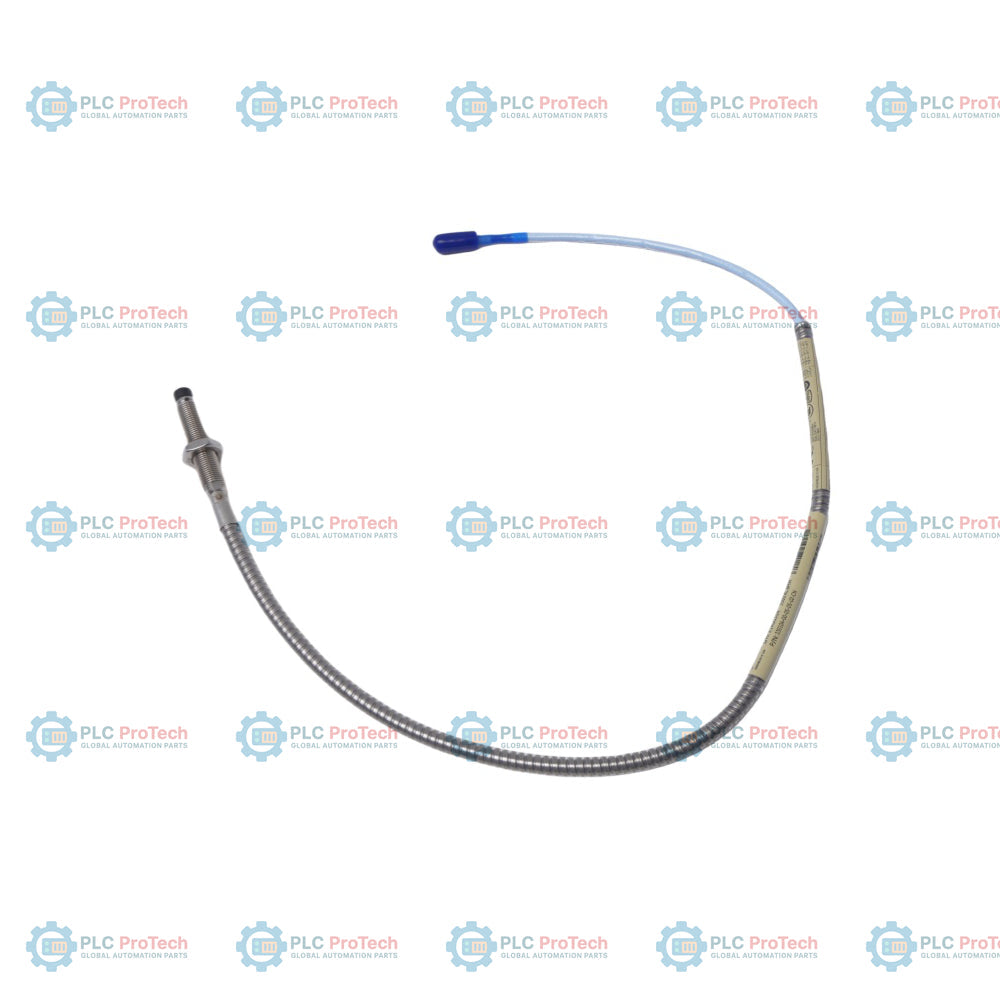

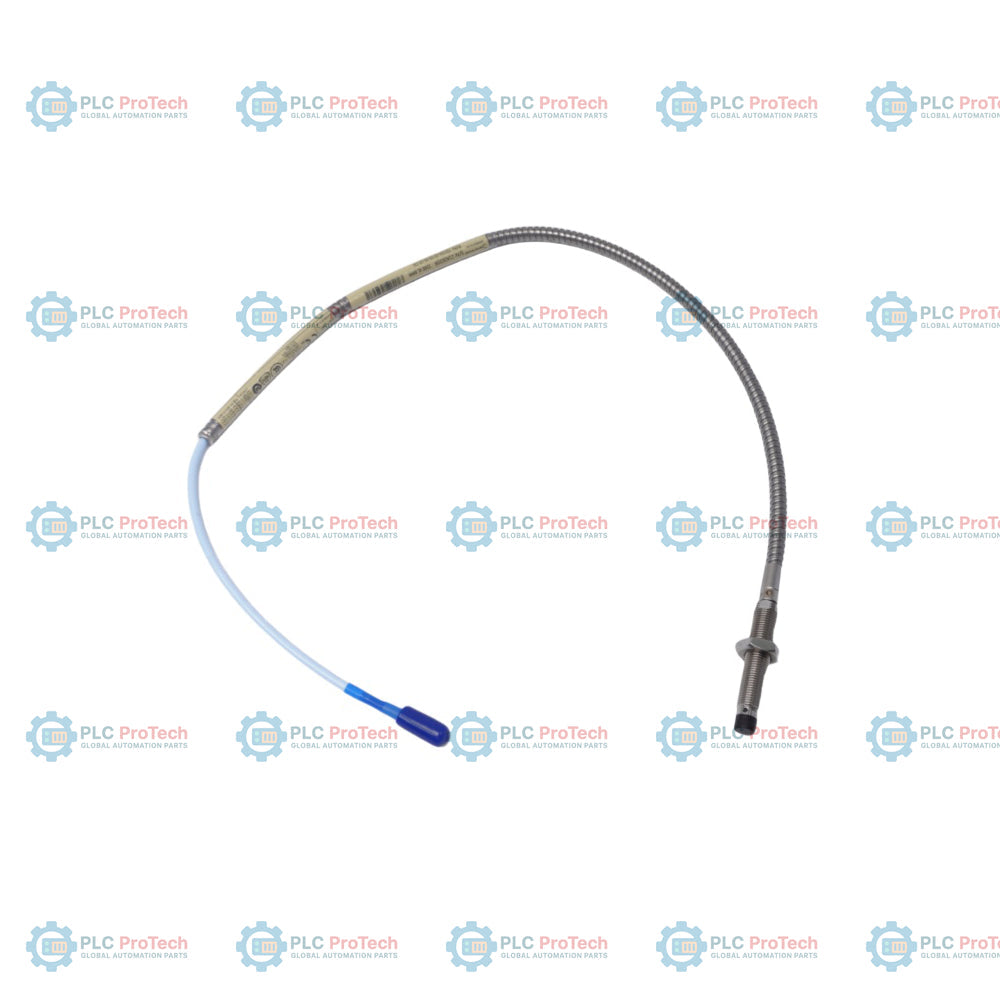

Bently Nevada 330101-00-28-10-12-CN, kritik endüstriyel makinelerde yüksek hassasiyetli, temassız mil titreşimi ve yer değiştirme ölçümleri için tasarlanmış zırhsız bir 8 mm yakınlık probudur [Traits]. Bu 3300 XL 8 mm Yakınlık Transdüseri Sistemi yapılandırması, yağın, yağlayıcıların ve diğer proses sıvılarının kablonun içinden rulman muhafazasından dışarı sızmasını önleyen bir FluidLoc kabloya (seçenek kodu 12) sahiptir. Harici paslanmaz çelik zırhı bulunmayan bu prob, kabloların harici koruyucu kanallardan veya makine muhafazalarının içinden geçirildiği kurulumlar için optimize edilmiştir. 3/8-24 UNF dişli gövde, 0,0 inç dişsiz uzunluğa sahiptir; bu da 2,8 inçlik muhafazanın tamamen dişli olduğu ve makine muhafazası içinde son derece ayarlanabilir, güvenli bir boşluk ayarı yapılabildiği anlamına gelir. Probun toplam fiziksel uzunluğu 1,0 metredir. Sertifikalı -CN son ekini taşıyan bu transdüser, tasarımının NEPSI ve CCC düzenlemeleri kapsamında patlayıcı ortamlar için uygun olduğunu belgeleyen eksiksiz Çin tehlikeli alan onay paketini içerir.

Özellikler

• FluidLoc Kablo Teknolojisi: Yağın ve proses sıvılarının koaksiyel kablonun merkezinden ilerlemesini durduran özel bir dahili sızdırmazlık yapısı içerir; kuru terminal alanlarını ve yardımcı elektrik muhafazalarını korur.
• Zırhsız Mekanik Tasarım: Sağlam, standart bir zırhsız koaksiyel kablo kılıfına sahiptir; bu sayede standart kanal güzergâhlarında veya korumalı makine yapılarında yüksek esneklik ve daha kolay yönlendirme sağlar.
• Tam Dişli 3/8-24 UNF Muhafaza: Maksimum diş kavraması ve kalibrasyon sırasında kolay ayarlama için 0,0 inç dişsiz bölüm (AA: 00) ve toplam 2,8 inç muhafaza uzunluğu (BB: 28) ile yapılandırılmıştır.
• Altın Kaplamalı ClickLoc Konnektörler: Korozyona dayanıklı ClickLoc konnektörler, standart elle sıkma torkuyla birbirine geçirilip güvenli şekilde kilitlenerek özel alet gerektirmeden mekanik güvenilirlik sağlar.
• Sağlam Malzeme Yapısı: Sıcak ve yağlı endüstriyel ortamlarda üstün dayanıklılık ve kimyasal direnç sağlamak üzere polifenilen sülfür (PPS) prob ucu ve paslanmaz çelik muhafaza ile üretilmiştir.
• Yüksek Değiştirilebilirlik: Standart Proximitor 330180 serisi sensörler [Traits] ve standart 1,0 metrelik kalibrasyon eğrileri dâhil olmak üzere 3300 XL izleme zinciriyle tamamen uyumludur.

Uygulamalar

• Buhar ve gaz türbinlerinde sürekli radyal mil titreşimi ve eksenel konum izleme [Traits].
• Yüksek hızlı endüstriyel kompresör ve pompalarda rotor deplasmanı ve itki konumu algılama [Traits].
• Yağ sisi ve yoğun sıçrama ortamlarında dişli kutusu milinin göreli titreşim takibi.
• CCC/NEPSI patlamaya dayanıklılık uyumluluğu gerektiren Çin ana karasındaki petrokimya tesisleri ve enerji santrallerinde kritik döner makineler için koruyucu izleme.

Sipariş Bilgileri

Teknik Özellikler

Kurulum Talimatları

Bently Nevada 330101-00-28-10-12-CN yakınlık probu kurulumunda yüksek doğruluk ve yapısal bütünlük sağlamak için şu temel saha prosedürlerini uygulayın:

• Prob Aralığının Doğru Ayarlanması: Probu makine muhafazasına monte edin ve konumunu, Proximitor'ün doğrusal gerilim çıkış eğrisinin orta noktasına karşılık gelen önerilen mekanik aralığa (genellikle 1.27 mm veya 50 mil) ayarlayın.
• Diş Kavrama Sınırları: İç montaj dişleri içinde 0.563 inç (14.3 mm) olan standart maksimum diş kavrama sınırını aşmayın. Bu aralığın ötesinde sıkmak fiziksel sıkışmaya veya muhafazanın deformasyonuna neden olabilir.
• Kablo Koruması ve Güzergâhlama: Bu yapılandırmada zırhsız kablo kullanıldığından, aşınma, kesilme veya keskin metal kenarlara karşı sıkışmayı önlemek için çıkış kablosunu belirlenmiş sert ya da esnek kanallardan geçirin. Paraziti önlemek için yakınlık kablolarını yüksek gerilimli motor veya jeneratör güç hatlarından izole tutun.
• Konnektör Bağlantısı ve Kullanımı: Minyatür koaksiyel ClickLoc konnektörlerini birleştirmeden önce temizleyin. Bunları koaksiyel olarak birbirine hizalayın ve mekanik bir "klik" sesi hissedilene kadar elle sıkın. Aşırı tork altın kaplamaya ve kilitleme mekanizmasına zarar vereceğinden, asla pense veya başka ağır metal aletler kullanmayın.
• Akışkan Sızdırmazlığı: Dahili FluidLoc çekirdeği (Seçenek 12), kablonun içinden yağ sızmasını önlerken, akışkanın yatak yuvasından sızmasına karşı tam basınç sızdırmazlığı sağlamak için probun Viton O-ring contasının muhafaza üzerinde doğru şekilde konumlandırıldığından emin olun.

Uyumluluk ve Sertifikalar

Bently Nevada 330101-00-28-10-12-CN, yüksek sınıflandırılmış ortamlarda güvenilir performans için sertifikalıdır ve özellikle tehlikeli konumlar için tasarlanmış yerel onaylara sahiptir:

• NEPSI: Çin Halk Cumhuriyeti'ndeki tehlikeli ortamlarda patlamaya karşı koruma için sertifikalıdır.
• CCC: Patlamaya dayanıklı elektrikli cihazlara yönelik Çin Zorunlu Sertifikası standardına uygundur.
• RoHS: Elektronik makine bileşenlerinde tehlikeli maddeleri sınırlayan malzeme kısıtlama standartlarını karşılar.
