Açıklama

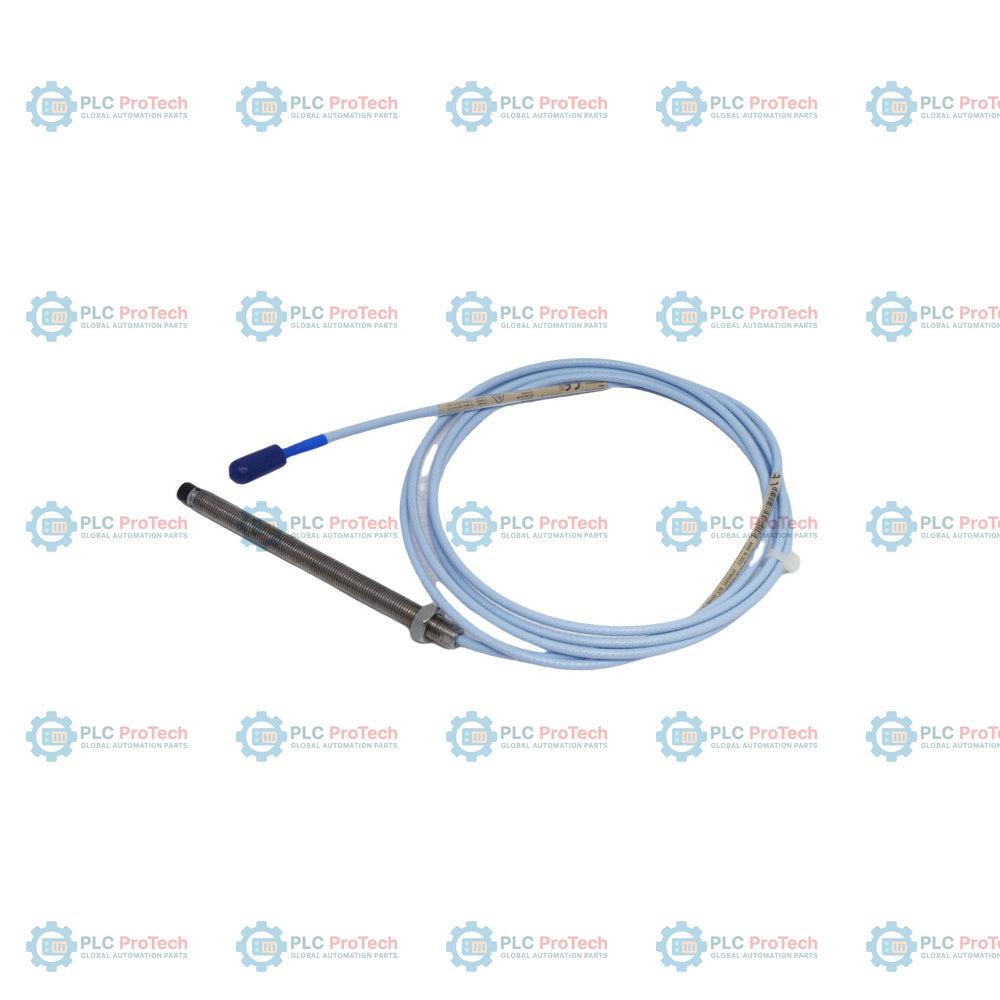

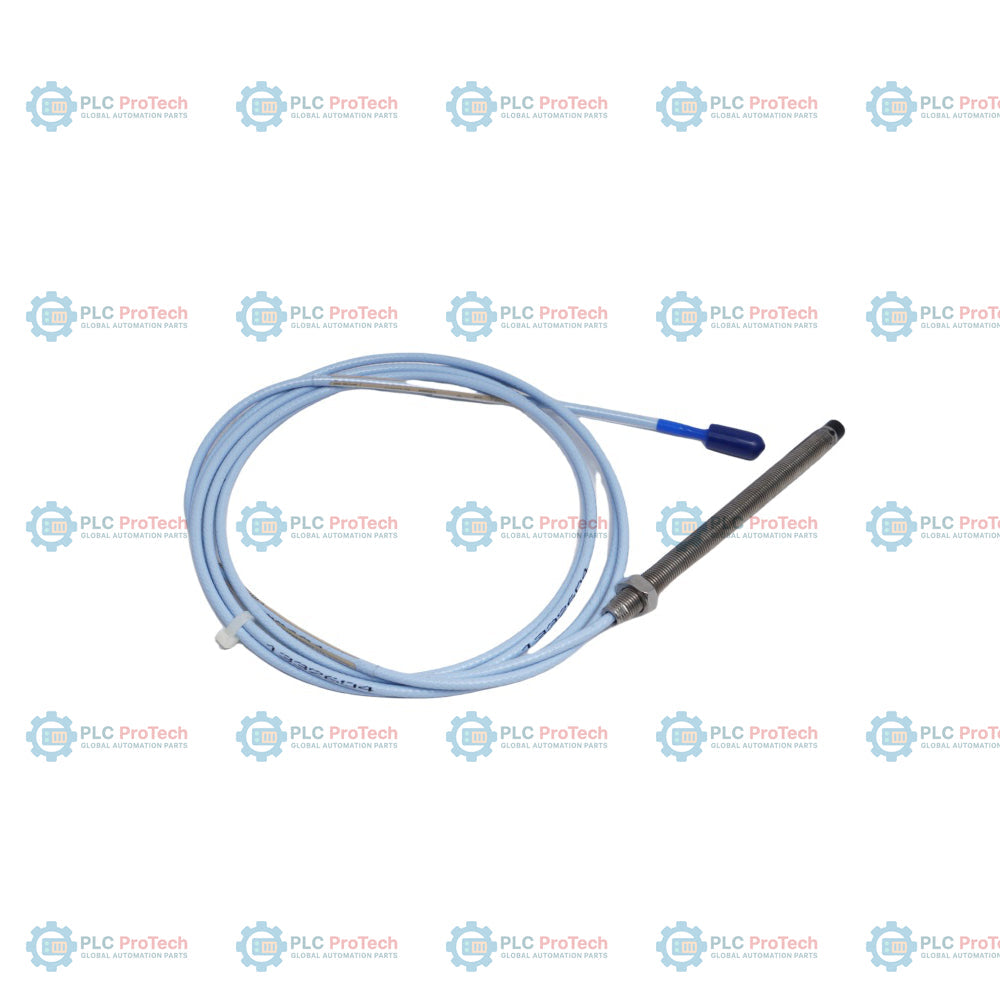

Bently Nevada 330101-00-50-20-02-CN, kritik döner makinelerde temassız titreşim ve mil konumu ölçümleri için tasarlanmış 8 mm'lik bir yakınlık probudur. 3300 XL 8 mm Yakınlık Transdüseri Sistemi'nin temel bileşeni olan bu özel yapılandırma, tamamen dişli 5,0 inç toplam gövde uzunluğuna (0,0 inç dişsiz uzunluk) ve 3/8-24 UNF dişe sahiptir; böylece mekanik zırh olmadan doğrudan gövdeye montaj seçenekleri sunar. Toplam 2,0 metre (6,6 ft) kablo uzunluğuna sahip olan ve minyatür koaksiyel ClickLoc konnektörle sonlandırılan bu prob, standart uzatma kablolarına ve 3300 XL Proximitor sensörlerine sorunsuz şekilde bağlanır. Bu varyant, Çin'deki düzenlemeye tabi endüstriyel ortamlarda kullanım için Çin tehlikeli bölge onay paketiyle (NEPSI ve CCC işaretleri) sertifikalandırıldığını belirten -CN son ekiyle tanımlanır.

Eddy current çalışma prensiplerinden yararlanan bu yakınlık probu, türbin millerinin, kompresör rotorlarının ve pompa yataklarının yer değiştirmesini son derece hassas ve güvenilir biçimde ölçer. Sağlam polifenilen sülfür (PPS) ucu, dahili Viton O-ring contalı paslanmaz çelik prob gövdesine kalıplanmıştır; böylece makine yağlayıcılarına ve gazlara karşı mükemmel kimyasal direnç ve basınç sızdırmazlığı sağlar.

Özellikler

• Tamamen Dişli Standart Gövde: Sağlam ve ayarlanabilir diş kavraması için 5,0 inç toplam gövde uzunluğuna ve 0,0 inç dişsiz uzunluğa sahiptir.
• 2,0 Metrelik Standart Kablo: Entegre 75 ohm triaxial FEP yalıtımlı, 2,0 metrelik (6,6 ft) standart kabloyla donatılmıştır.
• ClickLoc Koaksiyel Konnektör: Hızlı, güvenilir ve titreşime dayanıklı bağlantılar için minyatür, altın kaplamalı koaksiyel ClickLoc konnektörle donatılmıştır.
• Zırhsız Tasarım: Alanı kısıtlı yatak gövdelerinde kolay yönlendirme için standart zırhsız esnek FEP kılıf.
• -CN Onay Paketi: NEPSI ve CCC sertifikaları da dahil olmak üzere Çin tehlikeli bölge onay paketiyle özel olarak sertifikalandırılmıştır.
• Sağlam Çevresel Koruma: Yüksek veya düşük pH'lı çözeltilerin kimyasal aşındırmasına karşı son derece dayanıklıdır ve makine içindeki basınç farklarını karşılayacak şekilde sızdırmaz olarak tasarlanmıştır.

Uygulamalar

330101 yakınlık probu, aşağıdakiler de dahil olmak üzere ağır sanayi döner makinelerinin izleme sistemlerinde yaygın olarak kullanılır:

• Buhar türbini ve gaz türbini millerinde titreşim ve eksenel konum ölçümü.
• Santrifüj kompresör ve yüksek basınçlı pompa rotorlarının yer değiştirmesinin izlenmesi.
• Hidroelektrik jeneratör millerinin hizalanması ve termal genleşme takibi.
• Elektrik üretimi, petrol ve gaz ile petrokimya rafinerilerindeki kritik makine koruma sistemleri (TSI).

Sipariş Bilgileri

Teknik Özellikler

Bağlantılar ve Arayüzler

Entegre standart kablo, minyatür koaksiyel ClickLoc konnektörle sonlandırılmıştır. Bu konnektör, elektriksel gürültüyü en aza indirmek için altın kaplamaya sahiptir ve standart uzatma kablosunun eşleşen dişi ClickLoc konnektörüyle güvenli, elle sıkılan geçmeli bağlantılar sağlamak üzere tasarlanmıştır.

Montaj Kılavuzu

• Yerine sabitlemeden önce, bir yakınlık kalibratörü kullanarak prob boşluğunun kalibre edildiğinden ve doğru DC gerilimine (genellikle nominal 1.27 mm veya 50 mil boşluğa karşılık gelen -10 Vdc) ayarlandığından emin olun.
• Montaj sırasında sıkışmayı önlemek için diş kavrama uzunluğunun mekanik sınır olan 0.563 inç (14.3 mm) değerini aşmadığından emin olun.
• Montaj deliklerine diş açarken sınıfa uygun dış dişler kullanın ve makine titreşimleri gerektiriyorsa probu emniyet teli delikleri bulunan bir kontra somunla sabitleyin.
• FEP yalıtımlı koaksiyel kabloyu fiziksel aşınmaya karşı korumak için özel bir borudan geçirin ve izin verilen minimum 25.4 mm (1.0 inç) kablo bükülme yarıçapını göz önünde bulundurun.
• Her zaman uygun ekranlama ve topraklama uygulamalarına uyun: uzatma kablosunun ekranını Proximitor sensörünün klemensine bağlayın ve topraklama döngülerini önlemek için sensör muhafazasını makine toprağından izole edin.

Uygunluk ve Sertifikalar

• NEPSI: Çin'deki tehlikeli bölge uygulamaları için sertifikalıdır.
• CCC: Endüstriyel güvenlik ve elektriksel uygunluk için Çin Zorunlu Sertifikası.
• Tehlikeli Bölge Onayları (-CN paketiyle): Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc.
• Elektriksel Güvenlik: Onaylı Proximitor sensörleriyle birlikte kullanıldığında standart Bently Nevada varlık parametrelerini karşılar (Ui = -28V, Ii = 140 mA, Pi = 0.91 W).
