Açıklama

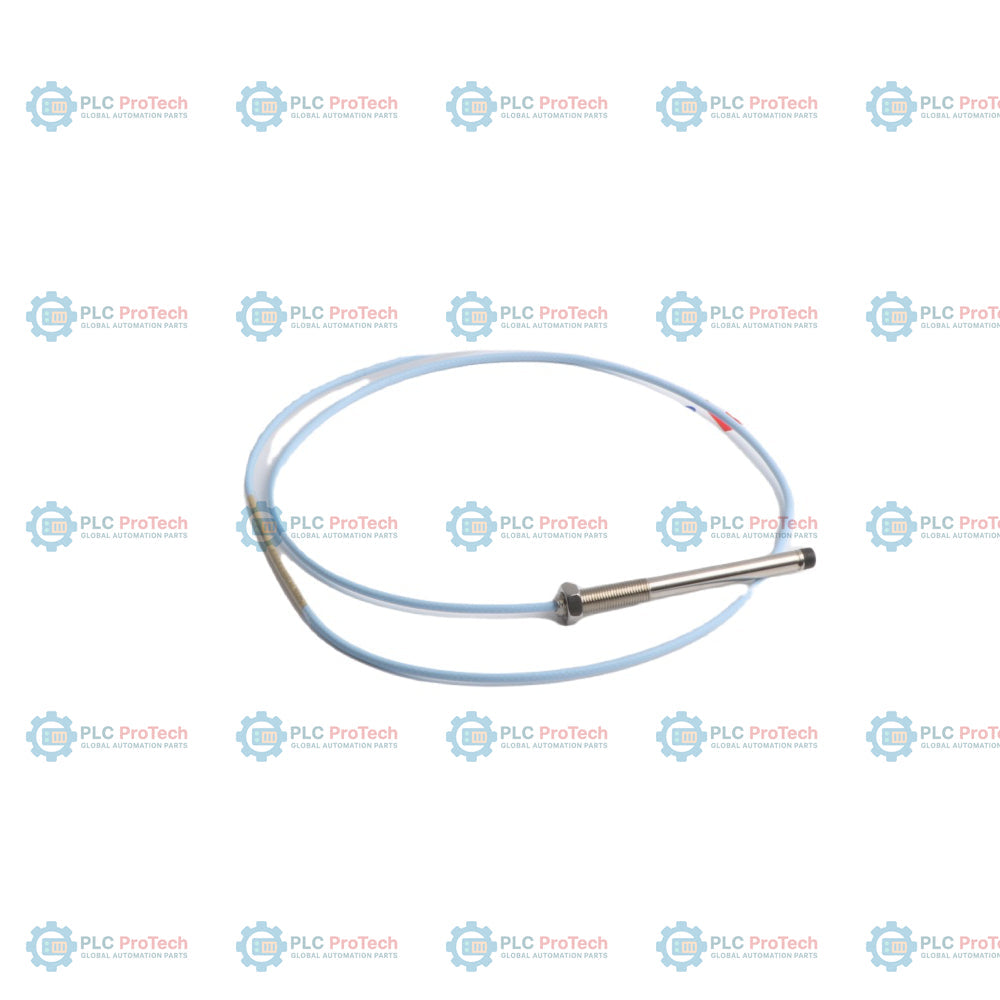

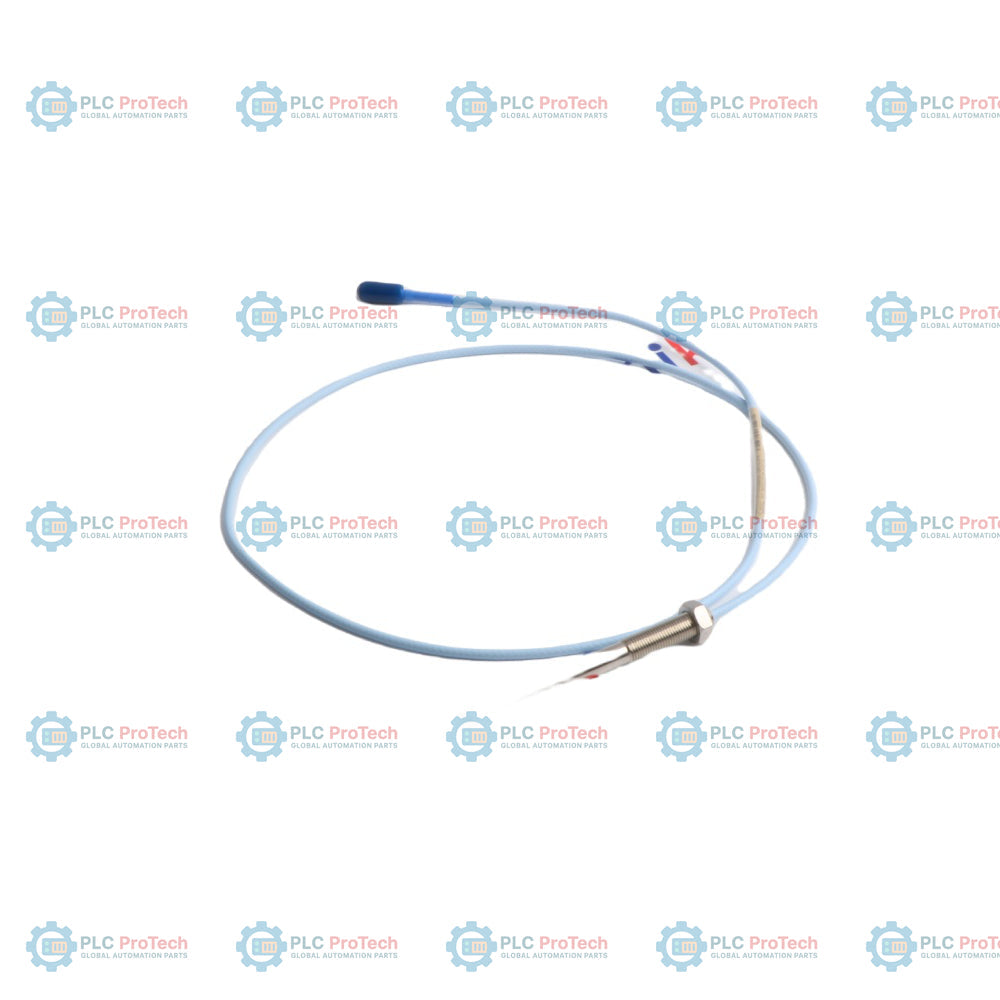

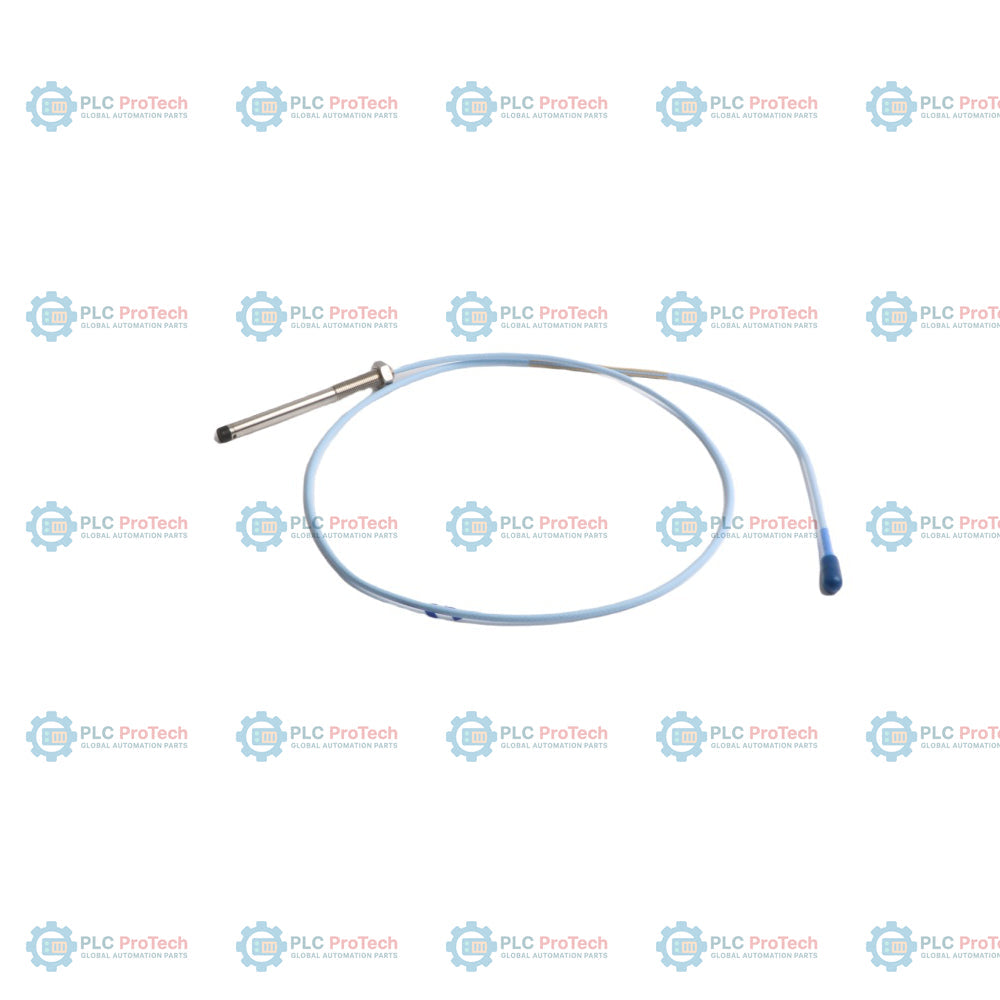

Bently Nevada 330101-23-38-10-02-00, 3300 XL Yakınlık Transdüseri Sistemi'ne ait 8 mm'lik bir yakınlık probu konfigürasyonudur. Bu özel model, mekanik zırh içermeyen 3/8-24 UNF diş yapısına, 2,3 inç dişsiz uzunluğa ve 3,8 inç toplam gövde uzunluğuna sahiptir. Minyatür ClickLoc konnektörle sonlandırılmış 1,0 metrelik entegre koaksiyel kabloyla birlikte sunulur. Temassız titreşim ve mil konumu ölçümleri için tasarlanan bu ürün, kritik endüstriyel döner makinelerdeki sıvı filmli yatak yuvalarını izlemek üzere 3300 XL Proximitor sensörü ve bir uzatma kablosuyla birlikte çalışan girdap akımlı bir sensördür.

Zırhlı kablolar veya entegre konnektör koruyucuları kullanan 3300 XL ailesindeki diğer varyantlarla karşılaştırıldığında, bu zırhsız standart kablo konfigürasyonu kabloların harici koruyucu kanallardan geçirildiği kurulumlar için optimize edilmiştir. Bu tasarım, dar boşluklarda daha fazla kablo güzergâhı esnekliği sağlarken gereksiz zırh ağırlığını ortadan kaldırır. 330101-23-38-10-02-00, zahmetli tezgâh yeniden kalibrasyonu gerektirmeden diğer 3300 XL sistem elemanlarıyla tam değiştirilebilirlik sunar ve eski XL olmayan 3300 serisi 5 mm ve 8 mm bileşenlerle geriye dönük uyumludur.

Özellikler

• Hassas temassız yer değiştirme ölçümleri için tasarlanmış, uç çapı 8 mm olan yakınlık probu.
• Gözlemlenen hedefe göre hassas konumlandırma için 2,3 inç dişsiz uzunluğa ve 3,8 inç toplam gövde uzunluğuna sahiptir.
• Ağır paslanmaz çelik zırh içermeyen, 1,0 metrelik entegre standart koaksiyel kabloyla donatılmıştır.
• Yüksek güvenlikli sinyal iletimi sağlamak üzere minyatür, altın kaplamalı koaksiyel ClickLoc konnektörle sonlandırılmıştır.
• Zorlu endüstriyel çalışma ortamlarına dayanacak şekilde yüksek kaliteli paslanmaz çelikten üretilmiş sağlam gövde.
• Hem prob ucu hem de standart kablo için -52 degC ile +177 degC arasında geniş çalışma sıcaklığı aralığı.

Uygulamalar

330101-23-38-10-02-00 yakınlık probu, radyal titreşimi, eksenel konumu ve hız değerlerini ölçmek için genellikle ağır sanayi ortamlarında kullanılır. Başlıca uygulama alanları şunlardır:

• Buhar türbinlerinde ve gaz türbinlerinde mil titreşimi ve yer değiştirmesi izleme.
• Santrifüj kompresörler, pompa rotoru yer değiştirmesi ve jeneratör yatak koruması.
• Yüksek hızlı döner makinelerde Keyphasor referansı ve faz açısı ölçümleri.
• Transdüser kablolarına mekanik koruma sağlayan harici kanalların kullanıldığı güvenli alan kurulumları.

Sipariş Bilgileri

Teknik Özellikler

Bağlantılar ve Arayüzler

Entegre koaksiyel kablo, minyatür, altın kaplamalı erkek koaksiyel ClickLoc konektörle sonlandırılmıştır. Bu konektör, eksiksiz bir 5 metrelik veya 9 metrelik transdüser devresi oluşturmak üzere 3300 XL uzatma kablosuyla eşleşir. Altın kaplamalı iletkenlere zarar vermeden bağlantıyı güvenli hale getirmek için bağlantı elle sıkılmalıdır.

Kurulum Kılavuzu

• Dişsiz uzunluğu (2,3 inç), braket veya kovan içine düzgün şekilde oturacak ve dişli gövdenin erken şekilde dibe dayanmamasını sağlayacak biçimde ayarlayın.
• Proximitor sensörünün çıkış voltajını izleyerek doğru prob aralığını ayarlayın; -9 Vdc değeri, nominal 1,27 mm (50 mil) aralık ayarını gösterir.
• Dinamik elektrik sinyalini harici elektromanyetik parazitlerden (EMI) korumak için koaksiyel kablonun özel, topraklanmış bir koruyucu kanal içinden geçirilmesini sağlayın.
• İç iletkeni hasardan korumak için minimum 25,4 mm (1,0 inç) kablo bükülme yarıçapına uyun.

Uygunluk ve Sertifikalar

Bu standart yapılandırma (Seçenek 00), güvenli alanlardaki tehlikesiz endüstriyel ortamlarda kullanılmak üzere tasarlanmıştır. Üretici spesifikasyonlarına uygun olarak eksiksiz bir ölçüm zinciri şeklinde kurulduğunda, elektromanyetik uyumlulukla ilgili geçerli tüm standart CE gerekliliklerine ve RoHS standartlarına uygundur.
