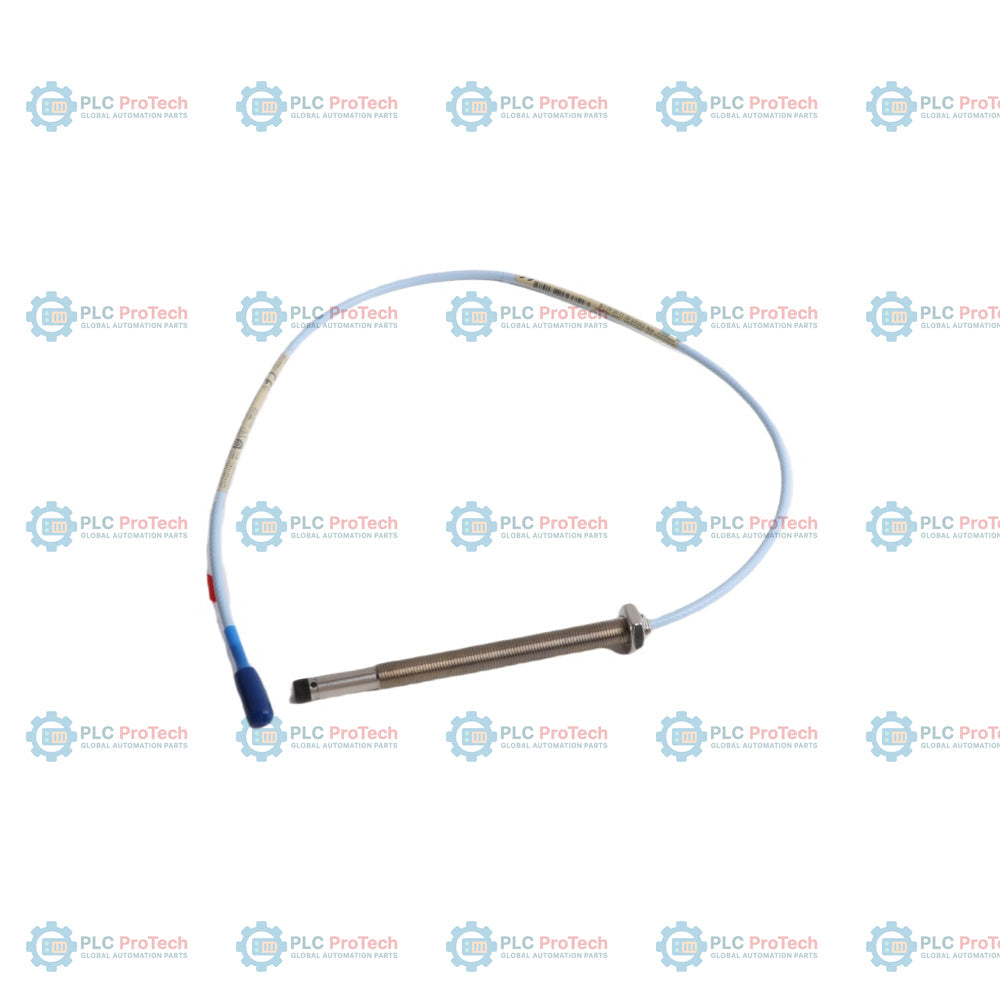

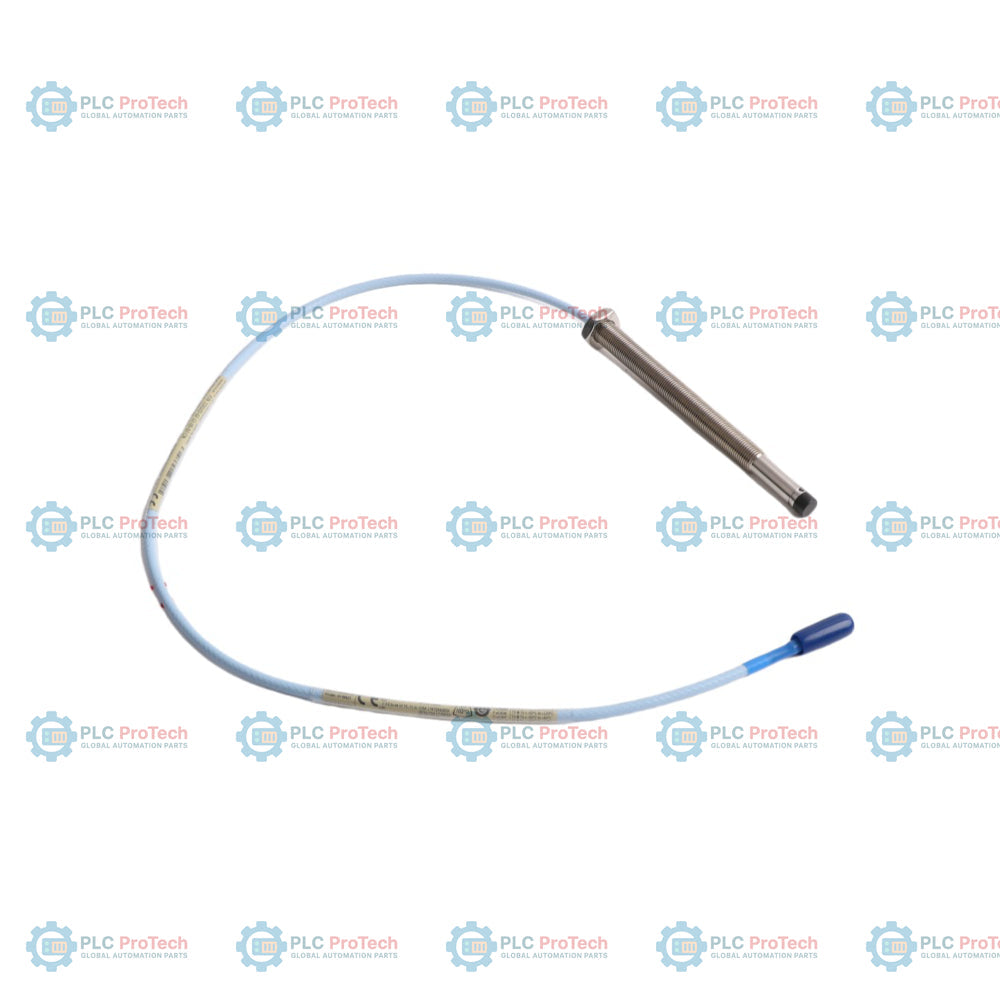

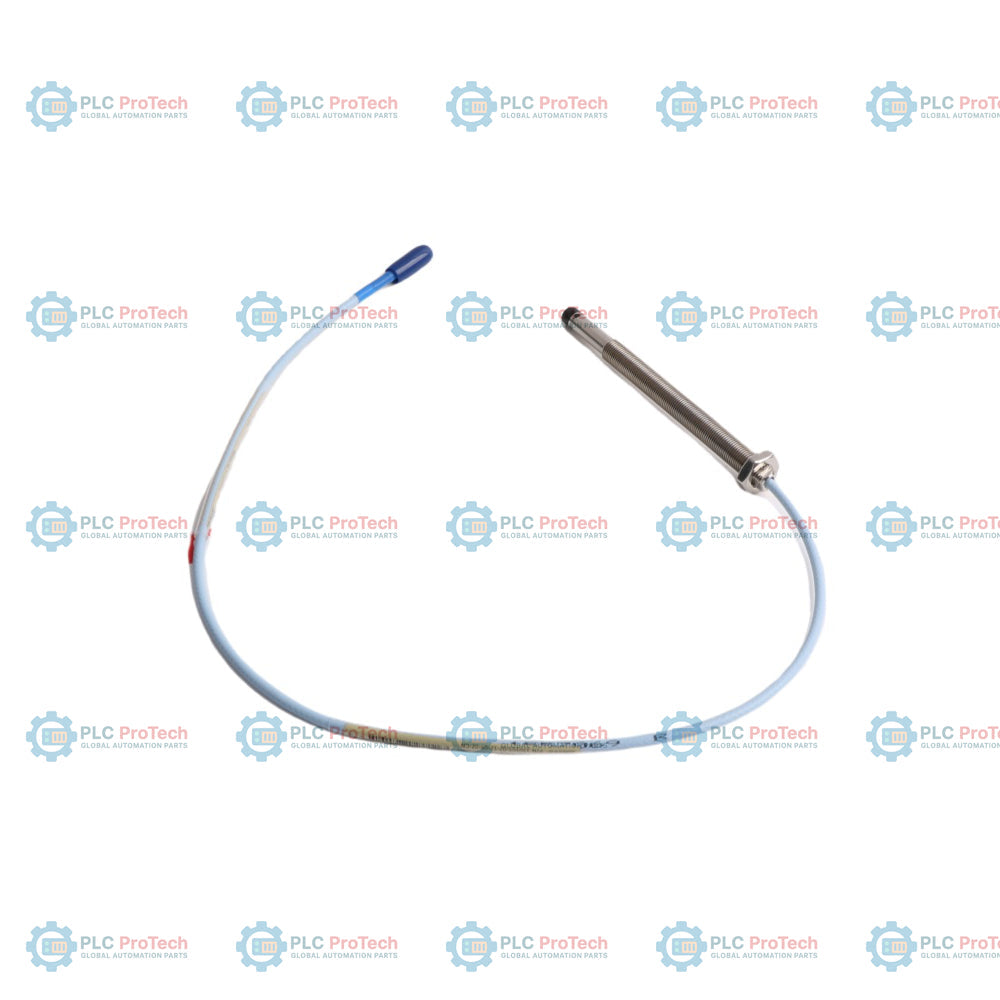

Zırhsız metrik prob yapılandırması 330103-02-12-05-02-CN, 20 mm dişsiz uzunluğa sahip kısmen dişli M10 x 1 gövde (Seçenek 02), 120 mm toplam gövde uzunluğu (Seçenek 12) ve minyatür ClickLoc koaksiyel konnektörle (Seçenek 02) sonlandırılmış kısa 0,5 metrelik toplam kablo uzunluğu (Seçenek 05) içerir. Bu yapılandırma, Çin tehlikeli alan onay paketi -CN kapsamında sertifikalandırılmış olup, düzenlemelere tabi Çin sanayi ortamlarında makine izleme uygulamaları için NEPSI ve CCC güvenlik tanımlarını bir araya getirir.
Zırhlı varyantların veya entegre konnektör koruyuculu yapılandırmaların aksine bu prob, doğrudan ClickLoc koaksiyel bağlantılı standart, zırhsız 75 ohm triyaksiyel kablo kullanır. Bu özellik, rijit kablo kanallarının veya dahili makine yönlendirmesinin zaten mevcut olduğu kompakt montaj alanları için uygundur. Kısa 0,5 metrelik prob uzunluğu, toplam sistem uzunluğunun 5,0 veya 9,0 metreye ulaşması için eşleşen bir 3300 XL standart uzatma kablosuna doğrudan bağlanacak şekilde tasarlanmıştır. Bu yapılandırmada prob, türbinler, kompresörler ve dişli kutuları gibi yüksek hızlı dönen sanayi makinelerinde dinamik mil titreşimini, eksenel konumu ve hız referanslarını izlemek için bir dönüştürücü zinciri içinde çalışır.
| Seçenek / Segment | Bu SKU'daki Kod | Anlam / Açıklama |
|---|---|---|
| Sipariş Edilebilir Parça Numarası | 330103-02-12-05-02-CN | 3300 XL 8 mm Yakınlık Probu, M10 x 1 metrik diş, zırhsız |
| A - Dişsiz Uzunluk Seçeneği | 02 | 20 mm dişsiz uzunluk (10 mm'lik artışlarla sipariş edilir) |
| B - Toplam Gövde Uzunluğu Seçeneği | 12 | Toplam 120 mm gövde uzunluğu (10 mm'lik artışlarla sipariş edilir) |
| C - Toplam Uzunluk Seçeneği | 05 | 0,5 metre (1,6 fit) toplam kablo uzunluğu |
| D - Konnektör ve Kablo Seçeneği | 02 | Minyatür koaksiyel ClickLoc konnektörü, standart kablo |
| -CN Soneki | -CN | Çin tehlikeli bölge onay paketi (NEPSI + CCC + geçerli işaretlemeler) |
| Parametre / Spesifikasyon Kategorisi | Değer / Ayrıntılar |
|---|---|
| Üretici | Bently Nevada (Baker Hughes) |
| Model / Parça Numarası | 330103-02-12-05-02-CN |
| Prob Ucu Çapı | 8,0 mm (0,31 inç) |
| Diş Tipi ve Boyutu | M10 x 1 metrik diş |
| Zırh Seçeneği | Yok (zırhsız FEP triaxial kablo) |
| Dişsiz Uzunluk | 20 mm |
| Gövde Uzunluğu | 120 mm |
| Toplam Prob Uzunluğu | 0,5 metre (1,6 fit) |
| Konnektör Tipi | Minyatür koaksiyel erkek ClickLoc konnektörü |
| Prob Ucu Malzemesi | Polifenilen sülfür (PPS) |
| Prob Gövdesi Malzemesi | AISI 303 veya 304 Paslanmaz Çelik (SST) |
| Kablo Malzemesi | 75 ohm triaxial florlu etilen propilen (FEP) yalıtım |
| Nominal Prob DC Direnci | 7,45 ohm ila 7,95 ohm (merkez iletken ile dış iletken arasında) |
| Çalışma Sıcaklığı | -52°C ila +177°C (-62°F ila +350°F) |
| Minimum Kablo Bükülme Yarıçapı | 25,4 mm (1,0 inç) |
| Maksimum Gövde Torku | Maksimum nominal değer 22,6 N-m (200 in-lbf); önerilen 7,5 N-m (66 in-lbf) |
| Maksimum Konnektör Torku | 0,565 N-m (5 in-lbf) |
| Prob Çekme Dayanımı (Maks.) | Prob gövdesi ile kablo bağlantısı için 330 N (75 lbf) |
| Boyutlar | 50 mm x 150 mm x 150 mm (Y x G x D) |
| Ağırlık | 0,15 kg |
Global Express Shipping
Returns & Warranty
Üretici: Bently Nevada
Ürün No.: 330103-02-12-05-02-CN
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: 3300 XL 8 mm Yakınlık Probu
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 150g
Boyutlar: 50 mm x 150 mm x 150 mm (Y x G x D)
Gönderim limanı: Xiamen
Garanti: 12 ay
Zırhsız metrik prob yapılandırması 330103-02-12-05-02-CN, 20 mm dişsiz uzunluğa sahip kısmen dişli M10 x 1 gövde (Seçenek 02), 120 mm toplam gövde uzunluğu (Seçenek 12) ve minyatür ClickLoc koaksiyel konnektörle (Seçenek 02) sonlandırılmış kısa 0,5 metrelik toplam kablo uzunluğu (Seçenek 05) içerir. Bu yapılandırma, Çin tehlikeli alan onay paketi -CN kapsamında sertifikalandırılmış olup, düzenlemelere tabi Çin sanayi ortamlarında makine izleme uygulamaları için NEPSI ve CCC güvenlik tanımlarını bir araya getirir.
Zırhlı varyantların veya entegre konnektör koruyuculu yapılandırmaların aksine bu prob, doğrudan ClickLoc koaksiyel bağlantılı standart, zırhsız 75 ohm triyaksiyel kablo kullanır. Bu özellik, rijit kablo kanallarının veya dahili makine yönlendirmesinin zaten mevcut olduğu kompakt montaj alanları için uygundur. Kısa 0,5 metrelik prob uzunluğu, toplam sistem uzunluğunun 5,0 veya 9,0 metreye ulaşması için eşleşen bir 3300 XL standart uzatma kablosuna doğrudan bağlanacak şekilde tasarlanmıştır. Bu yapılandırmada prob, türbinler, kompresörler ve dişli kutuları gibi yüksek hızlı dönen sanayi makinelerinde dinamik mil titreşimini, eksenel konumu ve hız referanslarını izlemek için bir dönüştürücü zinciri içinde çalışır.
| Seçenek / Segment | Bu SKU'daki Kod | Anlam / Açıklama |
|---|---|---|
| Sipariş Edilebilir Parça Numarası | 330103-02-12-05-02-CN | 3300 XL 8 mm Yakınlık Probu, M10 x 1 metrik diş, zırhsız |
| A - Dişsiz Uzunluk Seçeneği | 02 | 20 mm dişsiz uzunluk (10 mm'lik artışlarla sipariş edilir) |
| B - Toplam Gövde Uzunluğu Seçeneği | 12 | Toplam 120 mm gövde uzunluğu (10 mm'lik artışlarla sipariş edilir) |
| C - Toplam Uzunluk Seçeneği | 05 | 0,5 metre (1,6 fit) toplam kablo uzunluğu |
| D - Konnektör ve Kablo Seçeneği | 02 | Minyatür koaksiyel ClickLoc konnektörü, standart kablo |
| -CN Soneki | -CN | Çin tehlikeli bölge onay paketi (NEPSI + CCC + geçerli işaretlemeler) |
| Parametre / Spesifikasyon Kategorisi | Değer / Ayrıntılar |
|---|---|
| Üretici | Bently Nevada (Baker Hughes) |
| Model / Parça Numarası | 330103-02-12-05-02-CN |
| Prob Ucu Çapı | 8,0 mm (0,31 inç) |
| Diş Tipi ve Boyutu | M10 x 1 metrik diş |
| Zırh Seçeneği | Yok (zırhsız FEP triaxial kablo) |
| Dişsiz Uzunluk | 20 mm |
| Gövde Uzunluğu | 120 mm |
| Toplam Prob Uzunluğu | 0,5 metre (1,6 fit) |
| Konnektör Tipi | Minyatür koaksiyel erkek ClickLoc konnektörü |
| Prob Ucu Malzemesi | Polifenilen sülfür (PPS) |
| Prob Gövdesi Malzemesi | AISI 303 veya 304 Paslanmaz Çelik (SST) |
| Kablo Malzemesi | 75 ohm triaxial florlu etilen propilen (FEP) yalıtım |
| Nominal Prob DC Direnci | 7,45 ohm ila 7,95 ohm (merkez iletken ile dış iletken arasında) |
| Çalışma Sıcaklığı | -52°C ila +177°C (-62°F ila +350°F) |
| Minimum Kablo Bükülme Yarıçapı | 25,4 mm (1,0 inç) |
| Maksimum Gövde Torku | Maksimum nominal değer 22,6 N-m (200 in-lbf); önerilen 7,5 N-m (66 in-lbf) |
| Maksimum Konnektör Torku | 0,565 N-m (5 in-lbf) |
| Prob Çekme Dayanımı (Maks.) | Prob gövdesi ile kablo bağlantısı için 330 N (75 lbf) |
| Boyutlar | 50 mm x 150 mm x 150 mm (Y x G x D) |
| Ağırlık | 0,15 kg |
