Açıklama

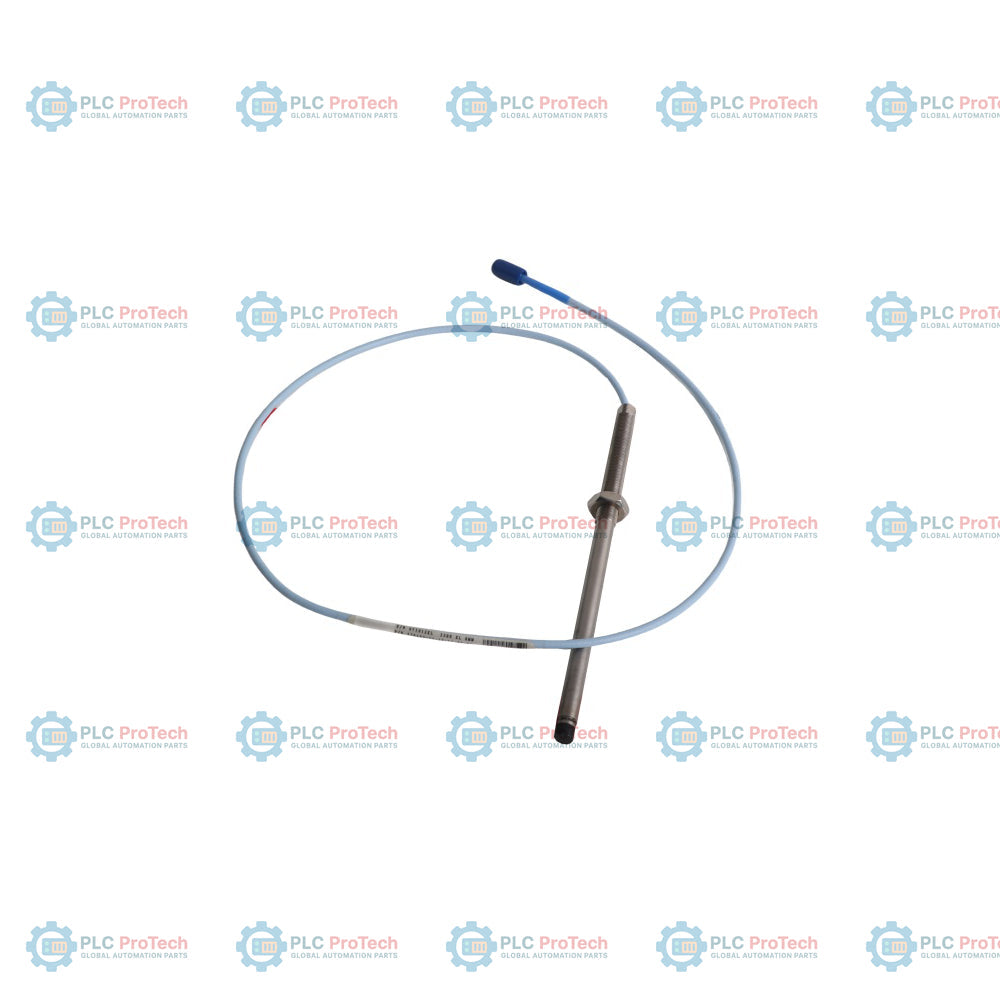

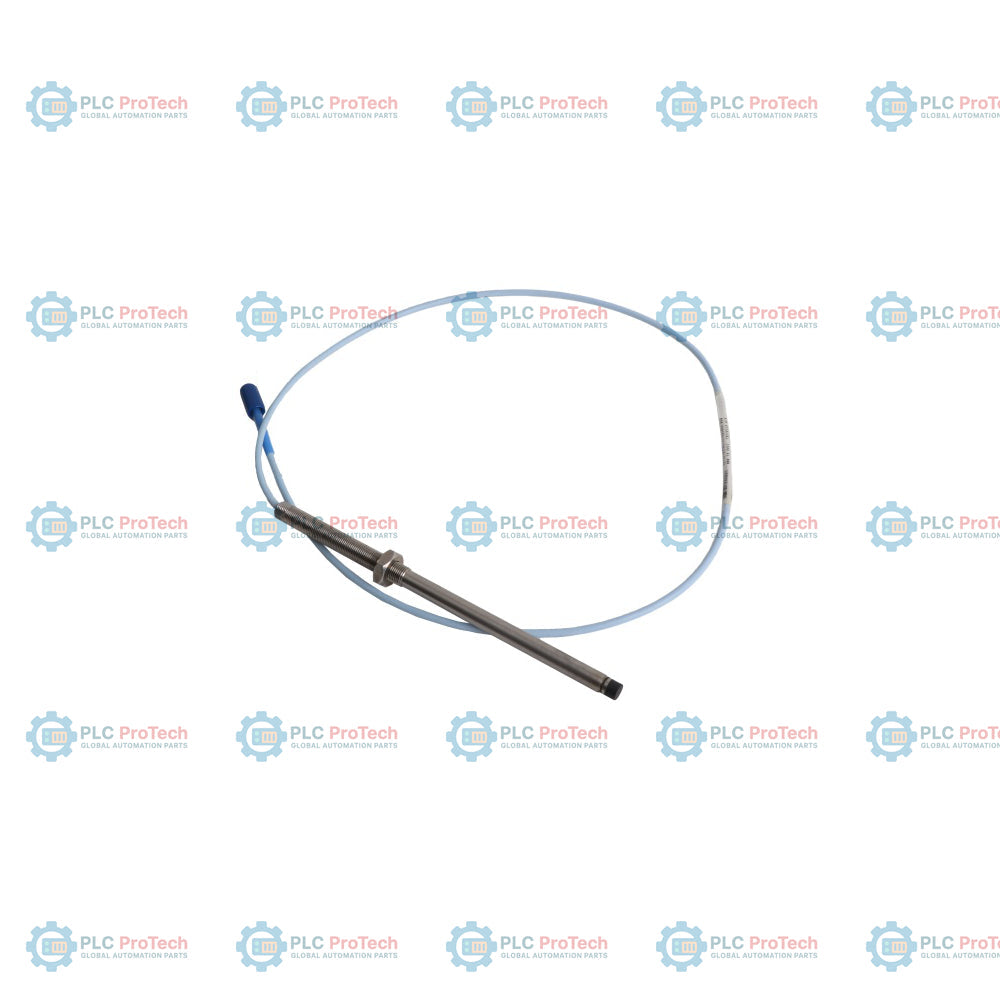

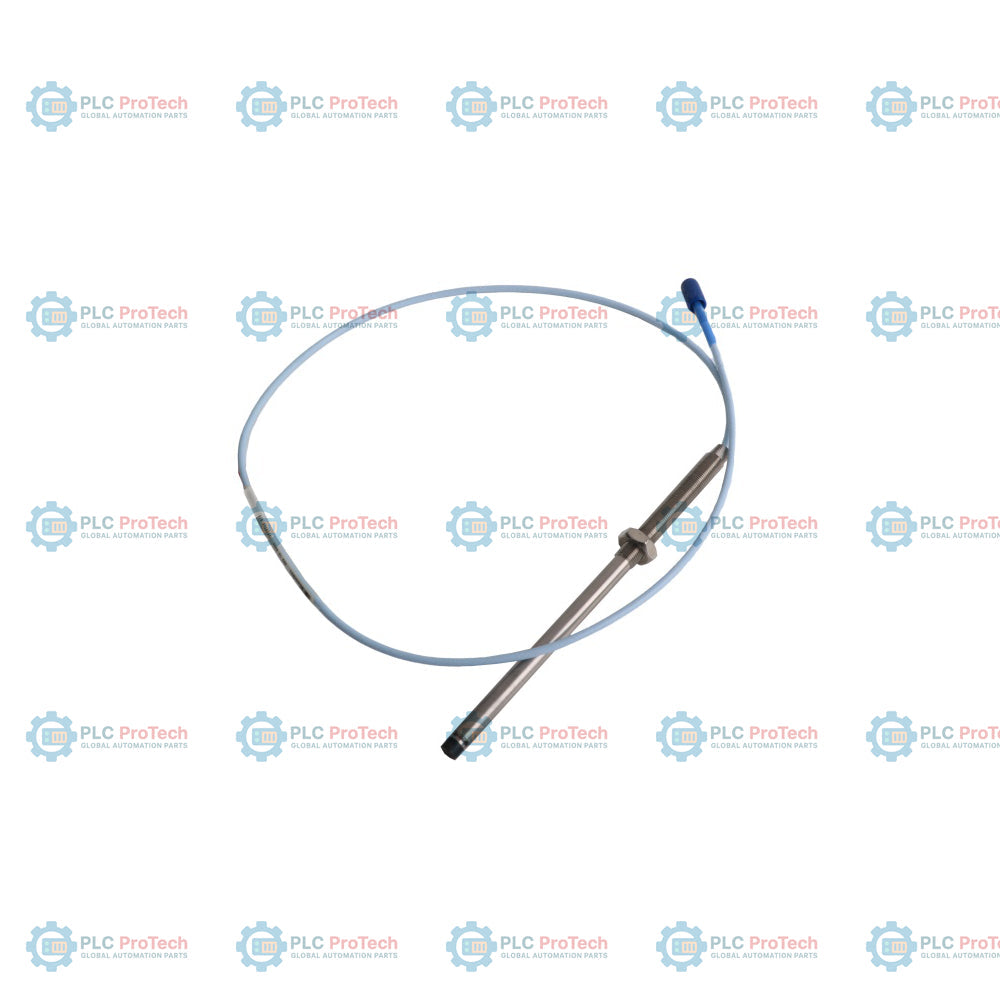

Option 11 (110 mm dişsiz uzunluk) ve Option 19 (toplam gövde uzunluğu 190 mm), bu metrik 3300 XL 8 mm yakınlık probunun fiziksel sınırlarını belirtir — 330103-11-19-10-02-00. Bu temassız girdap akımı yer değiştirme sensörü, prob ucu ile dönen hedef arasındaki statik ve dinamik mesafeleri ölçmek üzere tasarlanmıştır. Zırhsız pirinç ve paslanmaz çelik gövde muhafazasında M10 x 1 metrik diş kullanır.

Bu özel varyant, minyatür erkek koaksiyel ClickLoc konnektörle sonlandırılmış 1,0 metrelik entegre standart koaksiyel kabloya sahiptir (Option 02; konnektör koruyucusu olmadan) ve kurum onayı gereksinimleri olmadan yapılandırılmıştır (Option 00). Zırhlı muadillerinin aksine zırhsız kablo, sızdırmaz makine kanallarından veya koruyucu terminal muhafazalarından geçirilirken daha fazla esneklik sunar. Uyumlu bir 3300 XL uzatma kablosu ve 3300 XL Proximitor sensörüyle birlikte kullanıldığında bu prob, hedef mesafesiyle orantılı sürekli bir gerilim çıkışı sağlayan eksiksiz bir girdap akımı ölçüm sistemi oluşturur.

Özellikler

• 110 mm dişsiz uzunluğa sahip Option 11, girintili millere erişim için derin yerleştirme olanağı sağlar.
• M10 x 1 metrik dişli, toplam gövde uzunluğu 190 mm olan Option 19.
• Yakınlık kurulumları için toplam fiziksel uzunluk 1,0 metre (3,3 fit) olan Option 10.
• Doğrudan uzatma kablolarına bağlanmak için minyatür erkek koaksiyel ClickLoc konnektörlü Option 02.
• Standart Option 00 yapılandırması, tehlikeli alan sertifikalarının talep edilmediği genel amaçlı uygulamalar için uygundur.
• Polifenilen sülfür (PPS) prob ucu, makine ortamlarında mekanik koruma ve kimyasal direnç sağlar.

Uygulamalar

• Yüksek hızlı endüstriyel kompresörlerde ve buhar türbinlerinde radyal mil titreşimi ölçümleri.
• Kritik döner makinelerde rotorun eksenel konumu ve itme ölçümleri.
• Mil hızı ve faz referansı (Keyphasor) takibi.
• Endüstriyel pompalarda ve dişli kutularında genel yer değiştirme ve termal genleşme izleme.

Sipariş Bilgileri

Teknik Özellikler

Bağlantılar ve Arayüzler

Kurulum Kılavuzu

• Metrik dişlerin çapraz dişlenmesini önlemek için prob gövdesini montaj portuna elle vidalayın.
• M10 x 1 dişli gövdeyi maksimum 7,5 N-m (66 in-lb) torkla sıkın.
• Makine duvarı içindeki maksimum diş kavramasının 15 mm'yi aşmadığını doğrulayın.
• Başlangıç fiziksel aralığını 1,27 mm (50 mil) olarak ayarlayın ve aralık geriliminin sistem kalibrasyon eğrisiyle eşleştiğini doğrulayın (uyumlu bir Proximitor sensörü kullanıldığında nominal olarak -10 Vdc).
• Standart koaksiyel yönlendirme yolu boyunca minimum 25,4 mm (1,0 inç) kablo bükülme yarıçapına uyun.

Uyumluluk ve Sertifikalar

• Avrupa Topluluğu Direktifi: EMC Direktifi 2014/30/EU ve RoHS Direktifi 2011/65/EU.
• Fonksiyonel Güvenlik: Onaylı bir makine koruma sistemi yapılandırmasının parçası olduğunda SIL 2'ye (HFT = 0) ve SIL 3'e (HFT = 1) kadar sertifikalıdır.
• Not: Bu özel Option 00 yapılandırması, Option 00 herhangi bir onay gerekmediğini belirttiğinden tehlikeli alanlar için doğrudan sertifikalı değildir.
