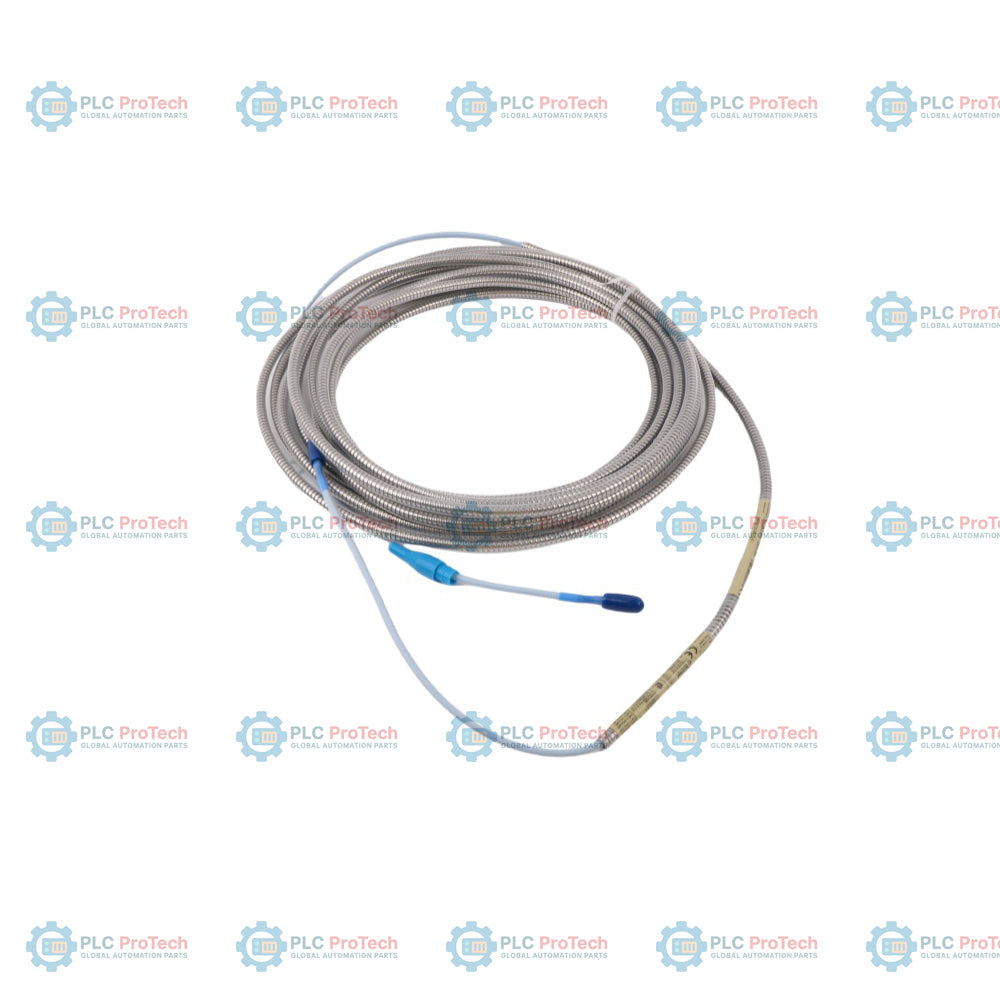

Bently Nevada 330130-080-03-05 3300 XL Standart Uzatma Kablosu

SKU 330130-080-03-05

Stokta

12-month warranty
Free returns within 30 days

Üretici: Bently Nevada
Ürün No.: 330130-080-03-05
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: 3300 XL Standart Uzatma Kablosu
Barkod: 8537101190
Ödeme: T/T, Western Union
Ağırlık: 820g
Boyutlar: 300 mm x 300 mm x 45 mm (Y x W x D)
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

330130-080-03-05: 8,0 m uzunluğa, florsilikon konnektör koruyuculu entegre FEP yalıtımlı paslanmaz çelik zırha ve CSA, ATEX ve IECEx tehlikeli alan onaylarına sahip 3300 XL standart uzatma kablosu yapılandırması.

Zırhsız standart kablo (Option 00) veya onaysız varyantlar (Kurum Onayı için Option 00) gibi benzer yapılandırmaların aksine bu özel ünite, paslanmaz çelik zırhlı kılıfı sayesinde aşınma ve fiziksel darbelere karşı mekanik koruma sağlar. Entegre konnektör koruyucu, ClickLoc koaksiyel bağlantısını neme ve sıvı bulaşmasına karşı koruyarak Option 05 onayları kapsamında tehlikeli proses ortamları için uygun hale getirir.

Özellikler

Orta mesafeli makine koruma döngüleri için 8,0 metre (26,2 fit) kablo uzunluğu (Option 080).
Dış FEP kılıfa ve florsilikon konnektör koruyucuya sahip esnek AISI 302 veya 304 paslanmaz çelik zırhlı Option 03 yapılandırması.
Tehlikeli bölgelerde kullanım için CSA, ATEX ve IECEx sertifikalarını kapsayan Option 05 kurum onayı paketi.
Güvenli ve korozyona dayanıklı bağlantılar için altın kaplamalı berilyum bakır veya pirinç koaksiyel "ClickLoc" konnektörler.
Sinyal bütünlüğü için 75 ohm triaxial florlu etilen propilen (FEP) yalıtımlı kablo yapısı.
Standart 25,4 mm (1,0 inç) minimum kablo bükülme yarıçapı, dar makine muhafazaları içinde yönlendirmeye olanak tanır.

Uygulamalar

Aşağıdakiler dahil olmak üzere ağır sanayi uygulamalarında Bently Nevada 3300 XL 8 mm yaklaşım probları ile 3300 XL Proximitor sensörleri arasında uzatma bağlantısı olarak kullanılır:

Gaz ve buhar türbinlerinde mil titreşimi izleme.
Santrifüj ve eksenel kompresörlerde titreşim ve eksenel konum ölçümü.
Soğutma kulesi fanı dişli kutuları ve elektrik motoru rulman koruması.
Tehlikeli petrokimya tesislerindeki hidrokarbon pompaları, genleştiriciler ve endüstriyel dişli kutuları.

Sipariş Bilgileri

Seçenek Segmenti	Bu SKU'daki Kod	Açıklama / Anlam
Sipariş Edilebilir Parça Numarası	330130-080-03-05	3300 XL Standart Uzatma Kablosu, konnektör koruyuculu zırhlı, tehlikeli alan onaylı
A: Kablo Uzunluğu Seçeneği	080	8,0 metre (26,2 fit) kablo uzunluğu
B: Konnektör Koruyucu ve Kablo Seçeneği	03	Konnektör koruyuculu zırhlı kablo
C: Kurum Onayı Seçeneği	05	CSA, ATEX, IECEx Onayları

Teknik Özellikler

Üretici	Bently Nevada (Baker Hughes)
Model / Parça Numarası	330130-080-03-05
Ürün Ailesi	3300 XL 8 mm Yakınlık Transdüser Sistemi
Bileşen Türü	Standart Uzatma Kablosu
Kablo Uzunluğu	8.0 metre (26.2 feet)
Kablo Tipi	75 ohm triaxial FEP yalıtımlı (florlanmış etilen propilen)
Zırh Koruması	FEP dış kılıflı esnek AISI 302 veya 304 paslanmaz çelik (Opsiyon 03)
Konektör Tipi	Minyatür koaksiyel ClickLoc konektörler (biri erkek, biri dişi)
Konektör Malzemesi	Altın kaplamalı pirinç veya altın kaplamalı berilyum bakır
Konektör Koruyucusu	Florosilikon koruyucu (prob bağlantı ucuna önceden takılmıştır)
Minimum Bükülme Yarıçapı	25.4 mm (1.0 in)
Çekme Dayanımı	Prob kablosu ile uzatma kablosu bağlantı noktasında nominal maksimum 270 N (60 lbf)
Çalışma Sıcaklığı	-52 degC ila +177 degC (-62 degF ila +350 degF)
Depolama Sıcaklığı	-52 degC ila +177 degC (-62 degF ila +350 degF)
Ağırlık	0.82 kg
Boyutlar (Y x G x D)	300 mm x 300 mm x 45 mm (Y x G x D)

Kurulum Yönergeleri

Kurulum sırasında güvenilir sinyal iletimi sağlamak ve fiziksel bileşenleri korumak için aşağıdaki saha mühendisliği kurallarına uyun:

İletkenlerin iç hasar görmesini veya koaksiyel sinyal zayıflamasını önlemek için minimum 25.4 mm (1.0 in) kablo bükülme yarıçapını koruyun.
ClickLoc bağlantısını sıvı kontaminasyonuna ve nem girişine karşı korumak için daima entegre florosilikon konektör koruyucusunu kullanın.
ClickLoc konektörlerin elle sıkılmış olduğundan emin olun. Bir XL konektörü XL olmayan paslanmaz çelik bir konektöre bağlarken pense kullanarak elle sıkma konumundan 1/8 tur daha sıkın.
Montaj sırasında konektör için belirtilen 0.565 Nm (5 in-lbf) maksimum tork değerini aşmayın.
Yakınlık probu ile uzatma kablosunun toplam uzunluğunun, Proximitor sensörünün kalibre edilmiş uzunluğuyla (genellikle 5.0 metre veya 9.0 metre) eşleştiğinden emin olun.

Uygunluk ve Sertifikalar

Opsiyon 05 onay paketiyle sipariş edildiğinde bu uzatma kablosu, onaylı bir 3300 XL Proximitor sistemiyle birlikte kullanıldığında tehlikeli alanlarda kullanım için sertifikalıdır:

CSA: Sınıf I, Bölge 0/1/2, Gruplar A, B, C, D; Sınıf II, Gruplar E, F, G; Sınıf III (Kendinden Güvenli / Tutuşmaz)
ATEX/IECEx: Ex ia IIC T4/T5 Ga; Ex nA IIC T4/T5 Gc; Bölge 0, Bölge 2
RoHS: Avrupa Birliği tehlikeli maddelerin kısıtlanmasına ilişkin direktiflere uygundur.

FAQ

330130 uzatma kablosundaki Option 03 yapılandırmasının amacı nedir?

Option 03 tanımı, kablonun dış kısmında FEP kılıf ve önceden takılmış florosilikon konektör koruyucuları bulunan esnek paslanmaz çelik zırha sahip olduğunu belirtir; bu yapı fiziksel koruma ve neme karşı sızdırmazlık sağlar.

330130-080-03-05 uzatma kablosu ne kadar uzunluktadır ve hangi sensör sistemiyle eşleşir?

Bu kablonun uzunluğu 8,0 metredir (26,2 fit). 1,0 metrelik 3300 XL yaklaşım probuyla birlikte kullanıldığında, 9,0 metrelik Proximitor sensörüyle uyumlu, toplam 9,0 metrelik kalibre edilmiş bir döngü oluşturur.

Bu 330130-080-03-05 varyantının tehlikeli alan onayları var mı?

Evet, Option 05 soneki, bu uzatma kablosunun tehlikeli alanlardaki kendinden emniyetli kurulumlar için CSA, ATEX ve IECEx onaylarına sahip olduğunu belirtir.

Bu zırhlı uzatma kablosu için minimum bükülme yarıçapı nedir?

Minimum bükülme yarıçapı 25,4 mm'dir (1,0 inç). Kablonun daha keskin bükülmesi, dahili üç eksenli sinyal iletkenine zarar verebilir veya paslanmaz çelik zırhı sıkıştırabilir.
