Delta Electronics AH04HC-5A AH500 Serisi Yüksek Hızlı Sayıcı Modülü

Açıklama

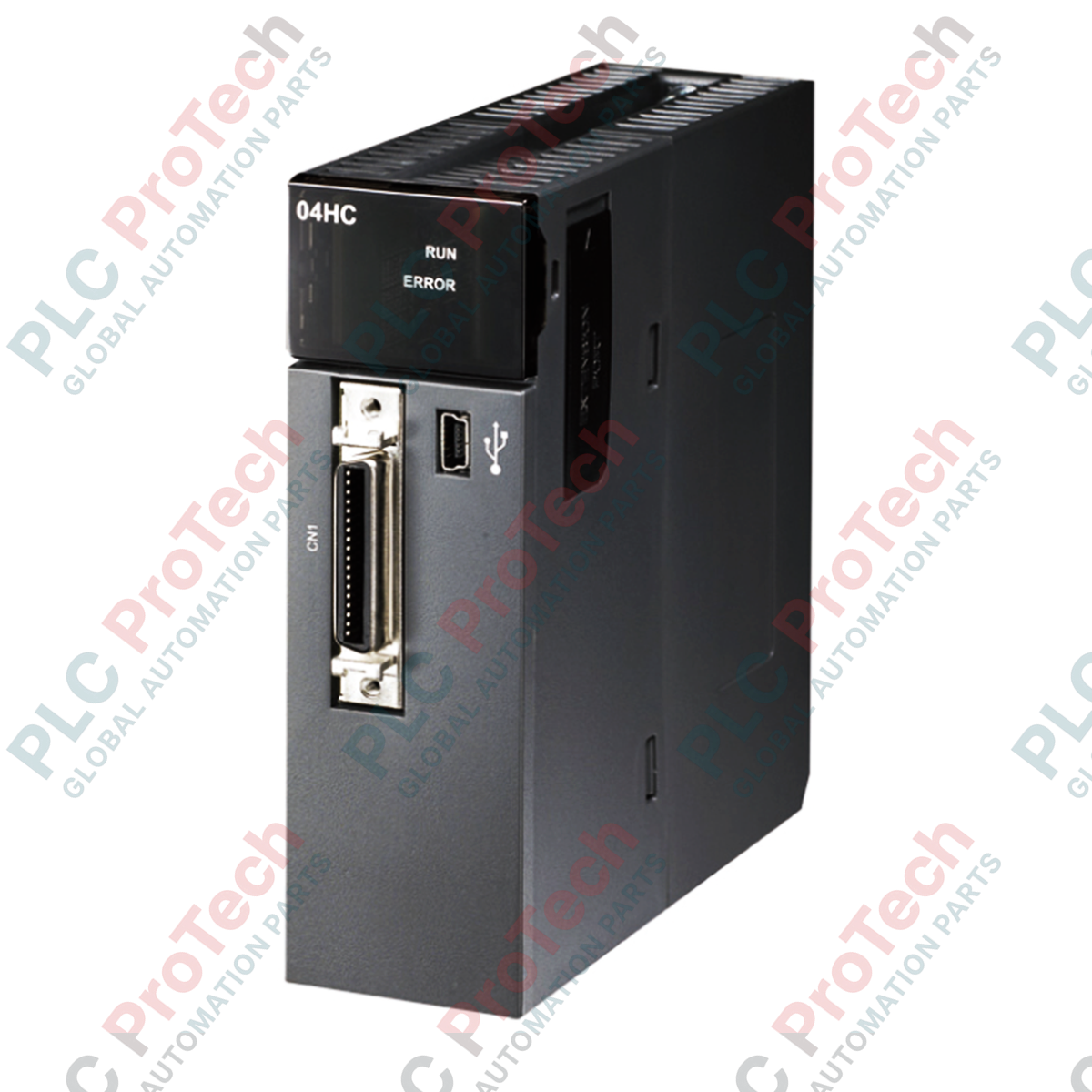

Hassas darbe dizisi kod çözme ve gerçek zamanlı konum izleme için tasarlanan Delta Electronics AH04HC-5A yüksek hızlı sayaç modülü, yüksek performanslı AH500 PLC platformuyla sorunsuz şekilde entegre olur. Bu modül, enkoder geri beslemesi, debimetre darbe akışları ve ayrık algılama cihazlarının hızlı işlenmesini gerektiren uygulamalar için kritik bir arayüz görevi görür. Yüksek hızlı darbe işleme görevini ana CPU’dan devralan AH04HC-5A, deterministik kontrol ve en düşük sistem gecikmesini sağlar. Donanım, çoklu giriş modlarını ve çalışma sırasında yapılandırma değişikliklerini destekleyerek zorlu endüstriyel ortamlardaki karmaşık hareket kontrolü ve konumlandırma görevleri için gereken güvenilirliği sunar.

Özellikler

• 200 kHz’e kadar giriş frekanslarını kaydedebilen dört bağımsız yüksek hızlı giriş kanalı.
• 1 girişli (Yukarı/Aşağı, Darbe/Yön) ve 2 girişli (A/B, 4 kat A/B faz farkı) sinyalleri destekleyen çok yönlü sayma modu seçimi.
• Hedef ön ayar değerlerine ulaşıldığında PLC programı rutinlerini milisaniye düzeyinde anında tetiklemek için kart üzerinde donanım kesmesi yürütme özelliği.
• Sıcak değiştirme işlevi, tüm kontrol rafının gücünü kesmeden modülün değiştirilmesine olanak tanıyarak duruş süresini azaltır.
• Yüksek yoğunluklu konnektör (HDC) arayüzü, saha sinyali kabloları için güvenli ve titreşime dayanıklı bağlantı sağlar.
• Çalışma, hata ve fiziksel kanal etkinliğini gösteren entegre modül durumu tanılama LED’leri.

Uygulamalar

• Hassas eksen konumlandırma için döner ve doğrusal enkoder geri besleme sistemleri.
• Yüksek hızlı paketleme, etiketleme ve ayırma hatları.
• Darbe çıkışlı debimetreler kullanılarak endüstriyel sıvı/gaz hacimsel debi ölçümü.
• Sürekli kesimli sac metal, tekstil ve kâğıt işleme makineleri.

Teknik Özellikler

Deneysel Mühendislik Bulguları

Alternatif Modeller ve Uyumluluk

AH04HC-5A yalnızca Delta AH500 serisi PLC raf platformuyla uyumludur. Arka panel veri yolu mimarisi ve güç dağıtımındaki farklılıklar nedeniyle DVP serisi PLC'lerle geriye dönük uyumlu değildir. Daha eski bir DVP sistemini taşıyorsanız bu ünitenin üstün 200 kHz işlem motorundan yararlanmak için tüm rafı ve CPU'yu AH500 platformuna yükseltmeyi değerlendirin.

Uygulamadaki Tuzaklar ve Mühendislik Notları

AH04HC-5A'yı yüksek gerilim panolarında sinyal kablolarını döşerken düşük gerilimli diferansiyel darbe kablolarını değişken frekans sürücüsü (VFD) çıkış kablolarının yanından geçirmeyin. Güçlü elektromanyetik alanlar parazit sayımlara neden olarak konumlandırma sapmasına yol açabilir. Güvenilir 200 kHz performansı elde etmek için tek bir düşük empedanslı topraklama noktasına topraklanmış ekranlı bükümlü çift (STP) kablo kullanılması zorunludur.

Devreye Alma ve Kablolama İpuçları

Saha cihazlarına güç vermeden önce yazılımda (ISPSoft) giriş sinyali gerilim seviyesi yapılandırmasını doğrulayın. 5 VDC diferansiyel mantık için ayarlanmış bir kanala 24 VDC uygulamak, kanalın giriş optokuplörlerinde kalıcı hasara neden olabilir. Kablolama ve hata ayıklama aşamalarını kolaylaştırmak için her zaman isteğe bağlı DVPACAB7D10 veya DVPAETB-IO16C harici klemens bloklarını kullanın.
