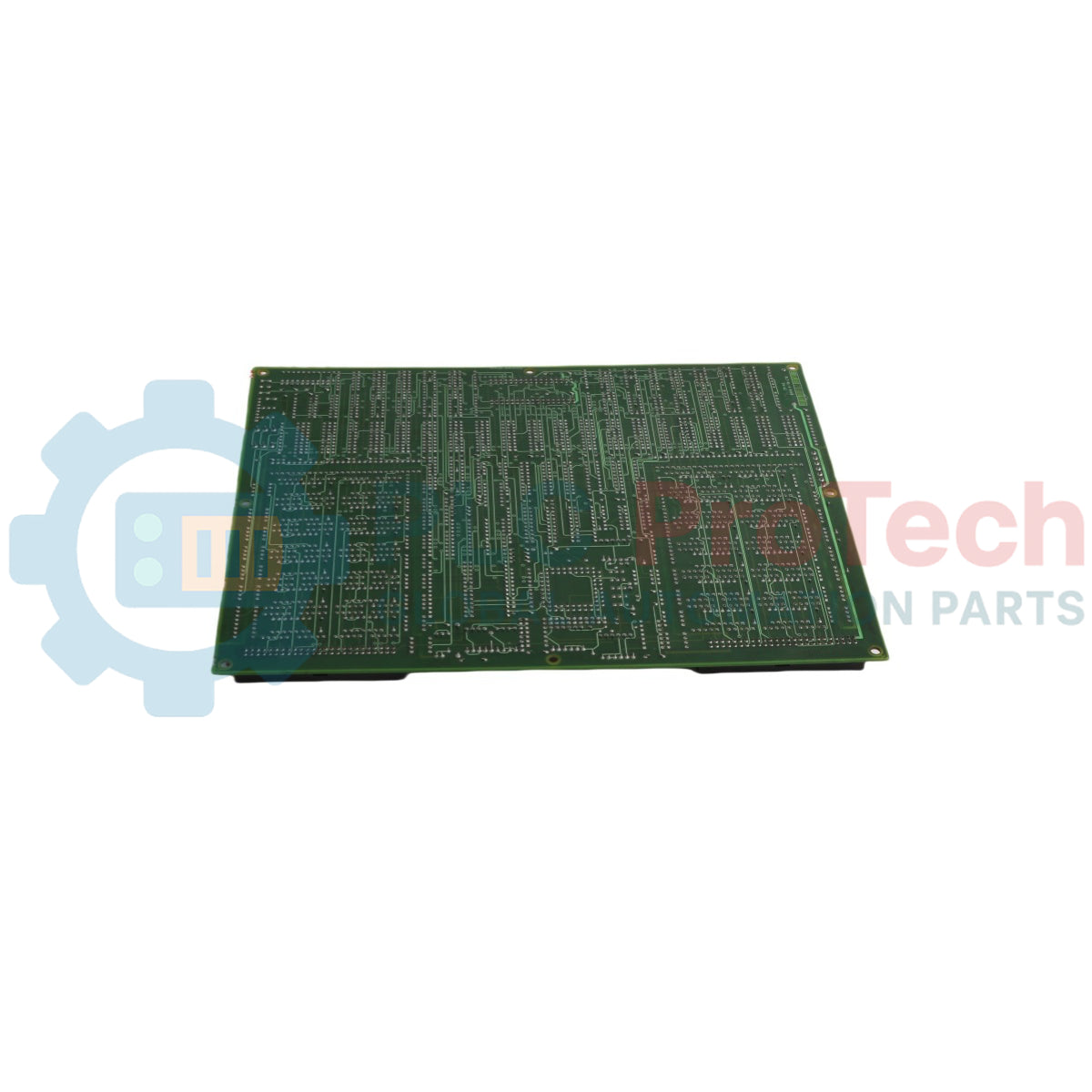

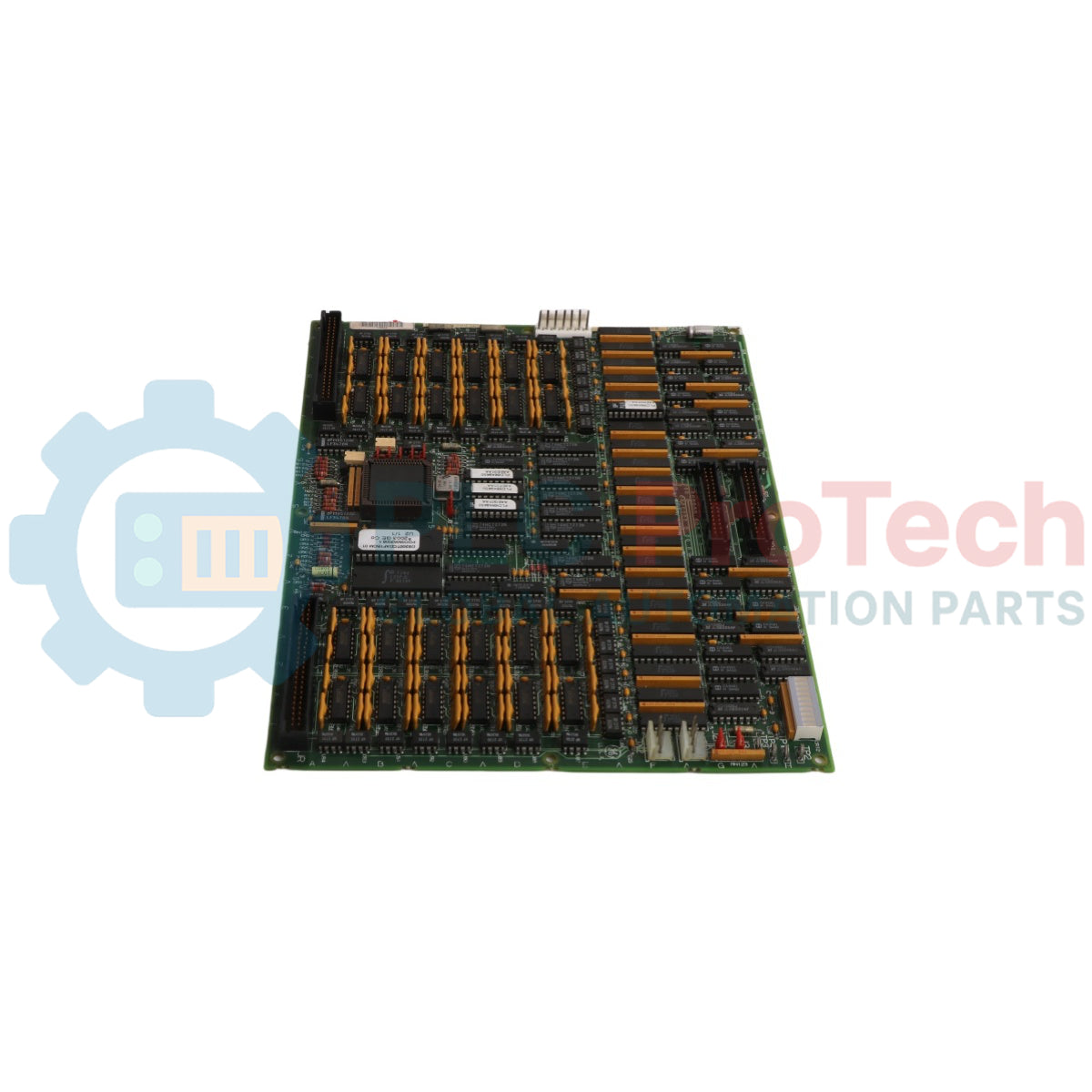

General Electric DS200TCTGG1AFF Mark V Basit Trip Kartı

Açıklama

DS200TCTGG1AFF, Mark V Türbin Kontrol Sistemi Serisi içinde temel bir donanım bileşeni olarak görev yapar. Bir Simplex Trip Kartı olarak, türbin sistemleri için belirli trip ve koruma işlevlerini yönetmek üzere tasarlanmıştır. Cihaz, standart işletme ortamlarında uzun vadeli donanım güvenilirliği sağlayan normal tip kaplama montajına sahip yerli üretim bir baskılı devre kartıdır. Kontrol ve trip sinyallerini güvenilir şekilde dağıtmak için çok sayıda tak-çıkar röle ve ağır hizmet çok pinli konnektörler entegre edilmiştir.

Özellikler

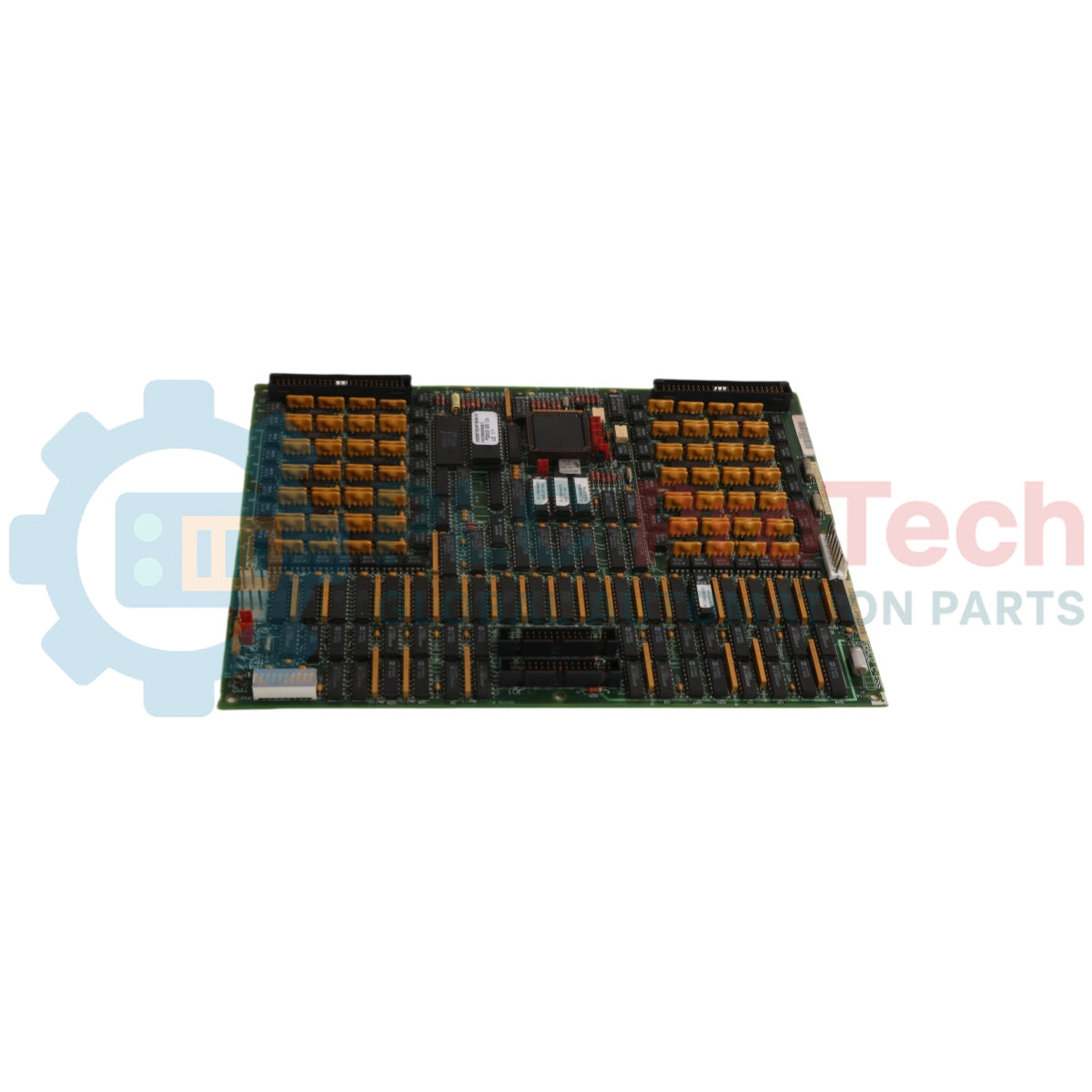

• K1’den K21’e kadar etiketlenmiş 21 ardışık tak-çıkar röleye sahiptir.
• Röleler entegre metal tutucu kayışlarla fiziksel olarak sabitlenmiştir.
• Kapsamlı sistem arayüzü için üç adet 50 pinli ve iki adet 12 pinli konnektör içerir.
• Normal tip PCB koruyucu kaplama ile üretilmiştir.

Uygulamalar

• General Electric Mark V Türbin Kontrol Sistemleri
• Simplex konfigürasyon trip yönetimi ve koruma döngüleri
• Endüstriyel gaz ve buhar türbini kontrol otomasyonu

Teknik Özellikler

Bağlantılar/Arayüzler

Kurulum Kılavuzu

• Güç İzolasyonu: Servis öncesinde ilgili sigortalar veya alternatif izolasyon cihazları çıkarılarak tüm güç kaynakları devre dışı bırakılmalıdır. Bileşenlere dokunmadan önce sürücü içindeki elektrik akımının olmadığını doğrulamak için her zaman onaylanmış bir voltaj test cihazı kullanın.
• Kablo Haritalaması: Doğru yeniden montajı garanti etmek için tüm kablo konumları ve yönlendirme tasarımları açıkça diyagramlanmalı ve etiketlenmelidir.
• Röle Çıkarılması: Röleyi yuvasından düz şekilde çekmeden önce sabitleyici metal kayışı konnektör tabanından çıkarın.
• Röle Takılması: Yedek röleyi konnektör yuvasıyla tam hizalayın, yerine sıkıca bastırın, metal kayışın bir ucunu konnektöre klipsleyin, kayışı rölenin üstünden geçirin ve karşı taraftaki konnektöre güvenli şekilde klipsleyin.
