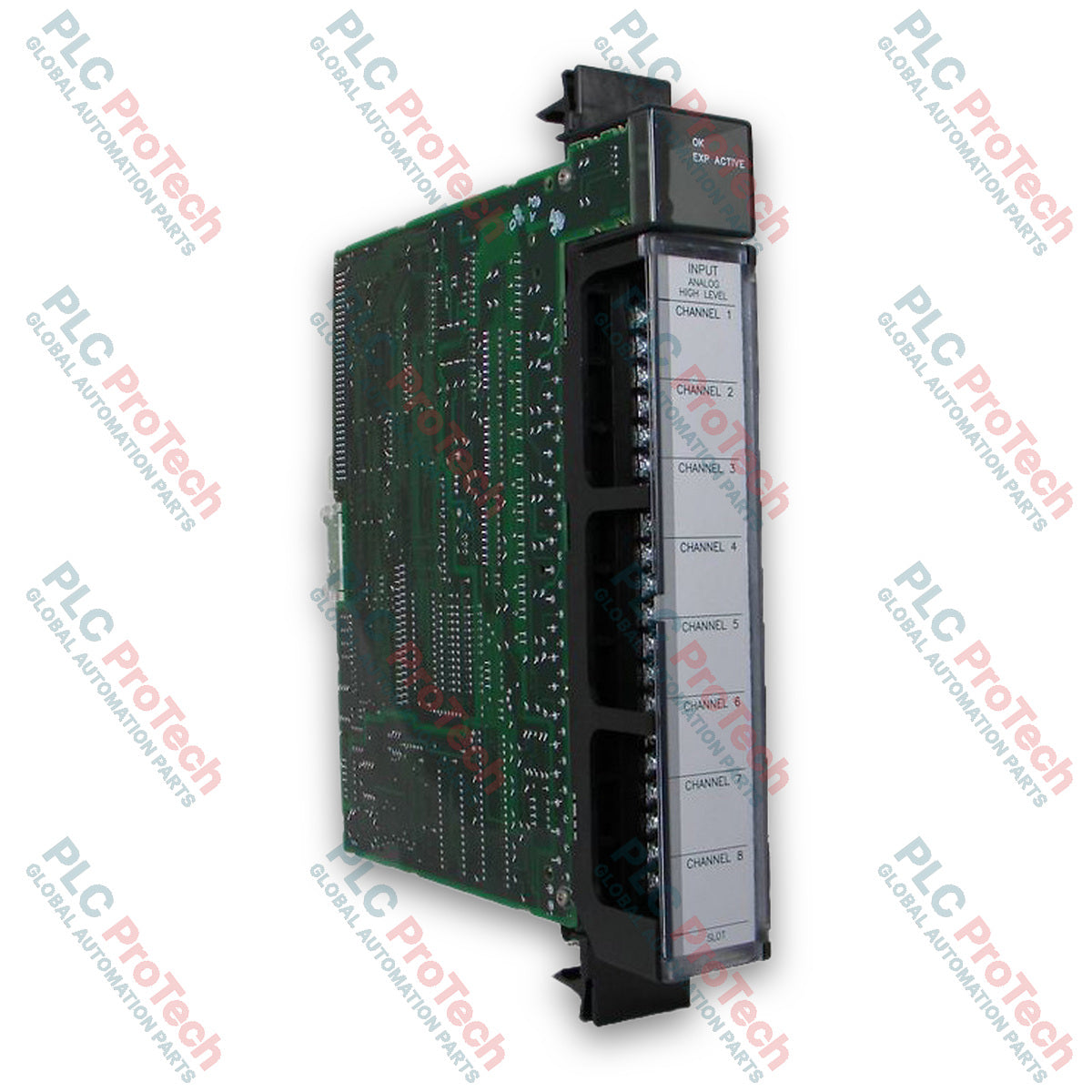

General Electric IC697ALG230 Series 90-70 analog giriş taban dönüştürücü modülü

SKU IC697ALG230

Stokta

12-month warranty
Free returns within 30 days

Üretici: General Electric
Ürün No.: IC697ALG230
Origin Amerika Birleşik Devletleri
Ürün Türü: Analog Giriş Modülleri
Ödeme: T/T, Western Union
Ağırlık: 0.45 kg
Boyutlar: 14.5 x 10.2 x 3.8 cm
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Miktar

Call sales Contact

Product Description

Açıklama

General Electric IC697ALG230, Series 90-70 programlanabilir kontrolör platformu için özel olarak tasarlanmış, gelişmiş yüksek seviyeli analog giriş temel dönüştürücü modülüdür. Bu yüksek performanslı modül, her biri gerilim veya akım sinyalleri için ayrı ayrı yapılandırılabilen sekiz diferansiyel giriş kanalına sahiptir. Entegre dahili yük dirençleri, 40 mA'ye kadar normal giriş akım aralıklarını desteklerken her kanaldaki ayrı kullanıcı ölçeklendirmesi, ham sinyallerin anlamlı mühendislik birimlerine kolayca dönüştürülmesini sağlar.

Yüksek seviyeli analog alt sistemin temel bileşeni olan IC697ALG230, VME arka paneli üzerinden haberleşir ve IC697ALG440 veya IC697ALG441 gibi en fazla yedi birbirine zincirlenmiş genişletici modülü destekleyen bir genişletme portu içerir. Bu ölçeklenebilir mimari, toplam 120 giriş noktasına kadar alt sistem kapasitesi sağlar. Dahili optik izolasyon, geçici ve sürekli aşırı gerilim koşullarına karşı koruma sunarak zorlu endüstriyel otomasyon ortamlarında güvenilir veri toplama sağlar.

Özellikler

Gerilim veya akım için ayrı ayrı yapılandırılabilen 8 diferansiyel analog giriş kanalı
Tam ölçek olarak artı veya eksi 10 V'ye kadar tek kutuplu ve çift kutuplu gerilim girişlerini kabul eder
Dahili 250 ohm hassas şönt dirençler aracılığıyla 4 ila 20 mA akım döngüsü sinyallerini destekler
Genişletme veri yolu arayüzü, maksimum 120 giriş noktası kapasitesi için en fazla 7 genişletici modülü destekler
Her temel kanal için ayrı kullanıcı ölçeklendirmesi ve alarm karşılaştırıcı işlevleri
MS-DOS veya Windows tabanlı programlama yazılımı kullanılarak jumper ve DIP anahtarı gerektirmeyen yapılandırma
Gerçek zamanlı tanılama izleme için ön panelde BOARD OK ve PORT OK durum LED'leri

Uygulamalar

Yüksek yoğunluklu analog veri toplama gerektiren proses kontrolü ve izleme sistemleri
Series 90-70 PLC'lerini kullanan ağır imalat otomasyonu
Çok kanallı sıcaklık, basınç ve debi ölçüm döngüleri
Endüstriyel test düzenekleri ve veri kaydı altyapısı

Teknik Özellikler

Parametre	Teknik Özellik
Üretici	General Electric
Ürün Markası	GE Fanuc / Series 90-70
Kesin Model / Katalog Numarası	IC697ALG230
Menşe Ülke	Amerika Birleşik Devletleri
Modül Tipi	Analog Giriş Temel Dönüştürücü Modülü
Kanal Sayısı	8 diferansiyel giriş (temel)
Giriş Gerilim Aralıkları	Artı veya eksi 10 V, 0 ila 10 V, artı veya eksi 5 V, 0 ila 5 V (çift kutuplu/tek kutuplu)
Giriş Akım Aralıkları	4 ila 20 mA (dahili 250 ohm hassas şönt kullanılarak)
Çözünürlük	Aşırı örnekleme ve ortalama alma özellikli 14 bit temel dönüştürücü (16.384'te 1)
Arka Panel Güç Gereksinimleri	Maksimum +5 VDC, 0,8 A (4 W)
İzolasyon	VME arka panelinden optik olarak izole
Güncelleme Hızı	8 temel kanalın tamamı için 2,4 ms ila 2,8 ms (maksimum)

Bağlantılar / Arayüzler

Modülün önünde bulunan çıkarılabilir 40 terminalli saha kablolama konektör bloğu
35 ila 40 numaralı terminaller, genişletici modüllerin birbirine zincirlenmesi için analog genişletme veri yolunu oluşturur
Sinyal girişleri, kanal ortak uçları (COM) ve şasi topraklama ekranları (GND) için özel vidalı terminaller
SNP portu veya Ethernet TCP/IP üzerinden yazılımla yapılandırılan parametreler

Kurulum Talimatları

Rack içindeki terminal kartlarını veya modülleri çıkarmadan ya da takmadan önce tüm sistem gücünün kapalı olduğundan emin olun.
Çıkarılabilir terminal kartını entegre ön sabitleme vidasını kullanarak sabitleyin; menteşeli kapağı çekmeyin.
Gürültü parazitini en aza indirmek için tüm analog saha kablolamalarında bükümlü, ekranlı enstrümantasyon kablosu (AWG 22 ila AWG 14) kullanın.
Yeterli termal havalandırma sağlamak için rack ızgara yapısının üstünde ve altında en az 5 inç (127 mm) boşluk bırakın.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

How many input channels does the IC697ALG230 base converter module support?

The IC697ALG230 features 8 differential input channels. However, its expansion bus can support up to 7 expander modules, allowing a total subsystem capacity of up to 120 input points.

Does the IC697ALG230 require external resistors for current measurements?

No, the module includes onboard 250-ohm, 0.1 percent precision load resistors for normal 4 to 20 mA current inputs, which are engaged by jumpering the appropriate terminals.

What type of backplane power is required for this module?

The module draws power from the rack backplane, requiring +5 VDC at 0.8A (4 watts) maximum.

How are configuration settings applied to the IC697ALG230?

The module features no physical jumpers or DIP switches for configuration. All input ranges, user scaling, and alarm parameters are set using MS-DOS or Windows-based programming software.
