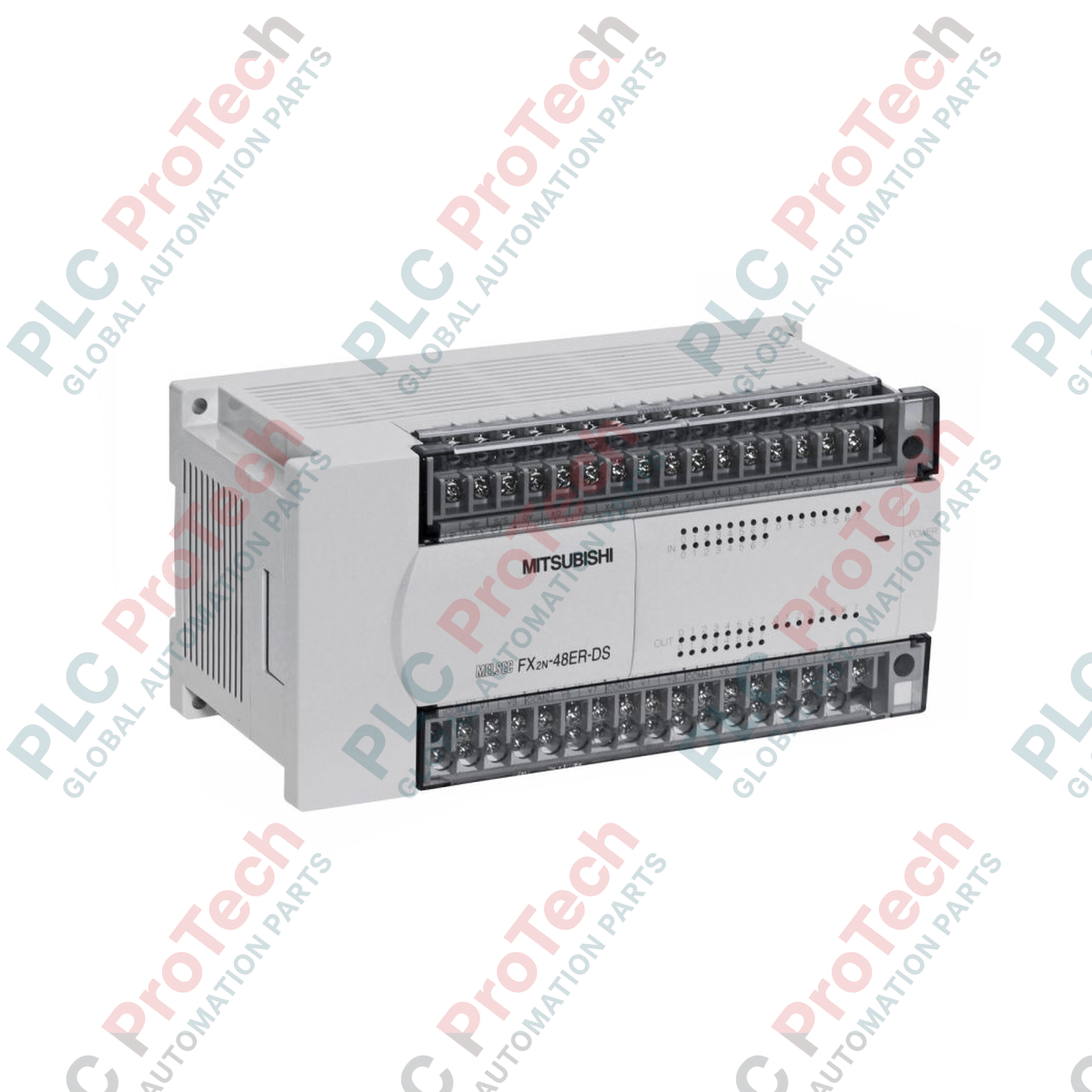

Mitsubishi Electric FX2N-48ER-DS FX2N Serisi Genişletme Ünitesi

SKU FX2N-48ER-DS

Stokta

12-month warranty
Free returns within 30 days

Üretici: Mitsubishi Electric
Ürün No.: FX2N-48ER-DS
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: PLC Genişletme Üniteleri
Ödeme: T/T, Western Union
Ağırlık: 2000g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

MELSEC FX serisi kontrol sistemlerine ek G/Ç kapasitesi entegre etmek, Mitsubishi Electric FX2N-48ER-DS genişletme ünitesiyle kolaylaştırılmıştır. FX2N ve uyumlu temel PLC ünitelerinin yeteneklerini ölçeklendirmek üzere tasarlanan bu modül, tek ve sağlam bir gövdede 48 yerel dijital G/Ç noktası sunar. Kendi dahili DC güç kaynağıyla donatılan FX2N-48ER-DS, ana denetleyicinin arka panel güç yükünü azaltarak genişletilmiş merkezi olmayan yapılandırmalara ve sağlam saha kablolama düzenlerine olanak tanır.

Ünite, 24V DC sink veya source sinyalleri için tasarlanmış 24 dijital girişin yanı sıra hem AC hem de DC saha yüklerini anahtarlayabilen 24 röle çıkışına sahiptir. Fotokuplör yalıtımı, dahili mantık devrelerini saha elektriksel gürültüsünden koruyarak zorlu endüstriyel elektromanyetik ortamlarda yüksek sistem kararlılığı sağlar.

Özellikler

Yüksek Yoğunluklu Genişletme: Uyumlu temel PLC'lere 24 dijital giriş ve 24 dijital çıkış ekler.
Kendi Kendine Beslemeli: Dahili 24V DC güç kaynağı ünitesi (PSU), saha cihazları ve dahili mantık için bağımsız güç yönetimi sağlar.
Esnek Giriş Yapılandırması: Girişler, çeşitli sensör türlerine uyacak şekilde sink veya source (24V DC) olarak kablolanabilir.
Röle Kontakları: 24 elektromanyetik röle çıkışı, çok yönlü gerilim anahtarlama olanağı sunar (250V AC veya 30V DC'ye kadar).
Çıkarılabilir Klemensler: İlk kablolama kurulumunu kolaylaştırır ve bakım döngüleri sırasında modülün hızlıca değiştirilmesini sağlar.
Durum Tanılama: Güç durumu ve ayrı G/Ç kanalı etkinliği için özel LED göstergeleri.

Uygulamalar

Paketleme makineleri ve ürün taşıma sistemleri.
Su arıtma kontrol panoları ve pompa istasyonları.
HVAC sistemleri ve yerel bina otomasyon panoları.
Otomatik montaj ve üretim hücreleri.

Teknik Özellikler

ÜreticiParça Numarası / ModelÜrün SerisiGiriş NoktalarıÇıkış NoktalarıNominal Besleme Gerilimiİzin Verilen Besleme Gerilimi AralığıGüç TüketimiMaksimum Anahtarlama GerilimiMaksimum Anahtarlama AkımıYanıt Süresiİzolasyon YöntemiTerminal TipiMontaj YöntemiÇalışma SıcaklığıDepolama SıcaklığıBağıl Nem

Mitsubishi Electric

FX2N-48ER-DS

FX2N Serisi Uzatma Üniteleri

24 nokta (24 V DC, sink/source seçilebilir)

24 nokta (röle, normalde açık)

24 V DC

20,4 V DC ila 26,4 V DC

25W

250 V AC, 30 V DC

Nokta başına 2 A (ortak terminal başına 8 A)

Yaklaşık 10 ms (Röle açma/kapama süresi)

Fotokuplör izolasyonu (Girişler), röle izolasyonu (Çıkışlar)

M3 vidalı terminaller

35 mm DIN rayı veya doğrudan vidalı pano montajı

0 ila 55 °C

-20 ila 70 °C

%35 ila %85 BN (yoğuşmasız)

Bağlantılar ve Arayüzler

Terminal Grubu	İşlev / Açıklama
Güç Kaynağı Terminalleri	Harici 24 V DC birincil güç girişi ve koruyucu topraklama için bağlantı noktaları.
Giriş Terminalleri (X)	S/S terminali üzerinden sink/source yönlendirmesi dahil olmak üzere, 24 V DC giriş saha sinyalleri için sekizlik numaralı terminaller (X0-X27).
Çıkış Terminalleri (Y)	İzole edilmiş ortak (COM) noktaların çevresinde gruplandırılmış, röle yük devreleri için sekizlik numaralı terminaller (Y0-Y27).

Montaj Kılavuzu

Güç İzolasyonu: Montaj, kablolama veya fiziksel teşhis kontrolleri yapmadan önce tüm güç kaynaklarını mutlaka izole edin.
Yönlendirme: Doğal konveksiyonla soğutmayı kolaylaştırmak için üniteyi düz, dikey bir yüzeye yatay olarak monte edin. Isıyı hapseden yatay montaj yönlendirmelerinden kaçının.
Aralık: Uzatma ünitesi ile bitişik kontrol cihazları veya kablo kanalları arasında en az 50 mm boşluk bırakın.
Topraklama: Fonksiyonel toprak terminalini (FG), en az 2 mm² bakır kablo kullanarak düşük empedanslı endüstriyel topraklama barasına güvenli şekilde bağlayın.
Kablolama Bütünlüğü: M3 vidaları için uygun sıkma terminalleri kullanın. Bağlantı hasarını önlemek için 0,5 ila 0,8 Nm sıkma torkuna uyun.

Uyumluluk ve Sertifikalar

CE İşareti
UL Listeli
cUL Listeli

FAQ

FX2N-48ER-DS ana PLC ünitesinden güç gerektirir mi?

Hayır. FX2N-48ER-DS, kendi dahili 24V DC güç kaynağına sahiptir; bu nedenle kendi dahili mantık devrelerine ve giriş devrelerine ana PLC işlemcisinden bağımsız olarak güç sağlar.

Bu ünitedeki dijital girişler hem NPN hem de PNP sensörlerle kullanılabilir mi?

Evet. Girişler, S/S terminalinin nasıl bağlandığına bağlı olarak sinking (NPN) veya sourcing (PNP) bağlantı için yapılandırılabilir.

Röle çıkışlarının maksimum akım değeri nedir?

Her bir röle çıkış noktası maksimum 2A değerindedir. Ancak herhangi bir ortak (COM) terminaline bağlanan toplam yükün 8A değerini aşmadığından emin olun.

Bu genişletme ünitesini DIN rayı olmadan doğrudan kontrol panosuna monte etmek mümkün mü?

Evet. FX2N-48ER-DS, standart montaj vidaları kullanılarak doğrudan pano yüzeyine monte edilebilir veya standart 35mm DIN rayına takılabilir.
