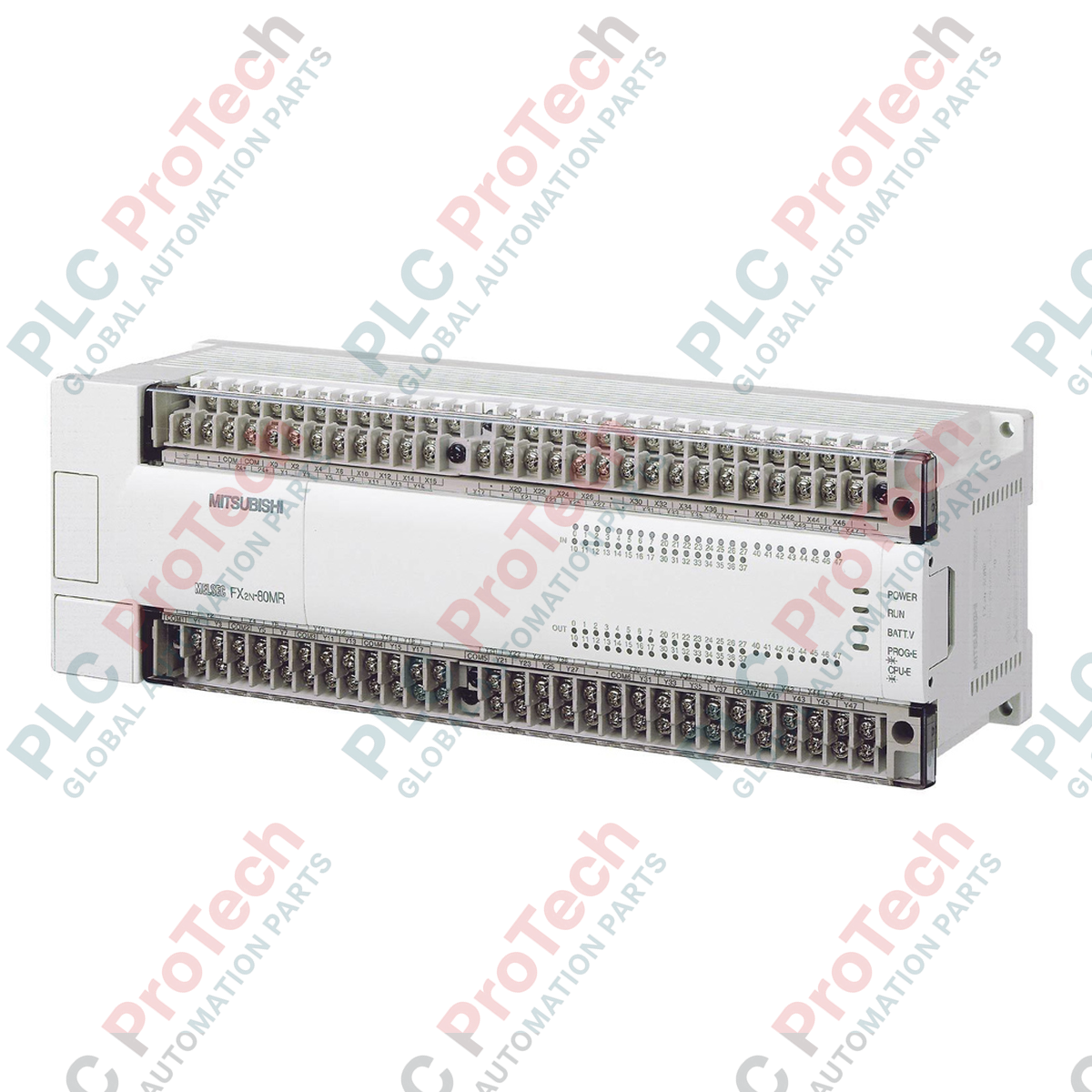

Mitsubishi Electric FX2N-80MR-DS FX2N Serisi Temel Ünite

SKU FX2N-80MR-DS

Stokta

12-month warranty
Free returns within 30 days

Üretici: Mitsubishi Electric
Ürün No.: FX2N-80MR-DS
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: PLC CPU Modülleri
Ödeme: T/T, Western Union
Ağırlık: 500g
Boyutlar: 310 mm x 115 mm x 110 mm
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

80 adede kadar fiziksel yerel G/Ç noktasını yönetebilen Mitsubishi Electric FX2N-80MR-DS, eski FX2N mikro PLC mimarisi içinde yüksek hızlı, DC beslemeli bir denetleyici olarak hizmet verir. Bu temel ünite, işleme, belleği ve yüksek yoğunluklu giriş/çıkış kontrolünü tek bir kompakt kasada birleştirir. Nominal 24 V DC güç kaynağı ile çalışan cihaz, AC şebekesinin bulunmadığı veya akü destekli güç sistemlerinin zorunlu olduğu saha ortamları için tasarlanmıştır. Platformda 40 dijital giriş ve 40 röle çıkışı bulunur; bu sayede çeşitli endüstriyel aktüatörler ve sensörler için sağlam yalıtım ve yüksek anahtarlama kapasitesi sağlar.

Temel Özellikler

DC Güç Altyapısı: Doğrudan 24 V DC (+%20 / -%15 dalgalanma) ile çalışacak şekilde tasarlanmıştır; bu nedenle mobil makineler, deniz tesisatları ve yedek güç sistemlerinin kritik olduğu uygulamalar için son derece uygundur.
Seçilebilir Giriş Mantığı: Mevcut saha sensörü topolojilerine uyum sağlamak üzere sink (NPN) veya source (PNP) olarak yapılandırılabilen 40 entegre dijital giriş içerir.
Sağlam Röle Çıkışları: Hem AC hem de DC yük devrelerinde nokta başına 2 A'ya kadar anahtarlama yapabilen 40 elektromanyetik röle çıkışı sunar.
İşleme ve Bellek: Karmaşık endüstriyel kontrol algoritmaları için yerleşik 16.000 adımlı RAM ve EEPROM program belleği kapasitesine sahiptir.
Yüksek Hızlı Girişler: Doğrudan döner enkoder geri bildirimi için 60 kHz'e kadar tek fazlı ve 20 kHz çift fazlı entegre yüksek hızlı sayıcı fazları içerir.
Genişletilebilir Mimari: FX2N serisi genişletme blokları, özel işlev modülleri (analog, sıcaklık, konumlandırma) ve iletişim adaptörleriyle tamamen uyumludur.

Uygulamalar

Dağıtık Pompa ve Vana Kontrolü: Doğru akımlı güneş paneli dizisi akülerini kullanan su arıtma tesisleri ve uzak pompa istasyonları için idealdir.
Malzeme Taşıma ve Konveyör Sistemleri: Birden çok fotoelektrik sensörü, kilitleme devresini ve pnömatik solenoid valfi yönetmek için yüksek G/Ç yoğunluğu sağlar.
Mobil Ekipman Otomasyonu: Yerleşik güç kaynağının kesinlikle 24 V DC olduğu hizmet araçlarında, deniz araçlarında ve ağır taşıma ekipmanlarında kullanılır.
Yardımcı Ambalaj Makineleri: Yalıtılmış röle çalışması gerektiren mühürleme, kesme ve sarma istasyonları için hızlı mantık kontrolü sağlar.

Teknik Özellikler Tablosu

Parametre	Teknik Özellik Değeri
Üretici	Mitsubishi Electric
Model Referansı	FX2N-80MR-DS
Ürün Serisi	MELSEC FX2N Serisi
Çalışma Gerilimi	24 V DC (+%20 / -%15)
Toplam G/Ç Noktası	80 Nokta
Dijital Girişler	40 Nokta (24 V DC, Sink/Source)
Dijital Çıkışlar	40 Nokta (Röle, yalıtılmış)
Maks. Röle Yük Akımı	Nokta başına 2 A; grup başına 8 A (4 nokta); maks. 30 V DC / 240 V AC
Program Belleği	16.000 adım (dahili RAM/EEPROM veya isteğe bağlı kaset)
Yanıt Süresi	Girişler: yaklaşık 10 ms; Çıkışlar: yaklaşık 10 ms (röle mekanik gecikmesi)
Dahili Akım Tüketimi	40 W (Maksimum güç tüketimi)
Menşei Ülke	Japonya
Sevkiyat Ağırlığı (Hesaplanan)	1,45 kg
Paket Boyutları (Hesaplanan)	310 mm x 115 mm x 110 mm

Bağlantılar ve Arayüzler

Terminal Tanımı	Fonksiyon / Bağlantı Özelliği
+ / - (Güç)	Birincil 24V DC giriş besleme terminalleri.
S / S Terminali	Giriş ortak terminali. Sink (NPN) yapılandırması için 24V'a, Source (PNP) yapılandırması için 0V'a bağlayın.
X000 ile X047 arası	40 kanallı dijital giriş. X000 ile X005 arasındaki girişler yüksek hızlı sayaçla uyumludur.
COM0 ile COM7 arası	Yalıtılmış röle çıkış grupları için ortak dönüş terminalleri.
Y000 ile Y047 arası	40 kanallı fiziksel röle kontakları. Harici devre sigortaları yük gruplarına uygun seçilmelidir.

Deneysel Mühendislik Bulguları

Alternatif Modeller ve Uyumluluk

FX2N-80MR-DS, daha eski bir klasik mikro PLC mimarisidir. Eski bir FX2-80MR-D modelini yeniliyor veya değiştiriyorsanız FX2N modeli eşdeğer fiziksel montaj aralığı sunar, ancak çok daha yüksek işlem hızlarına ve daha geniş bir komut kütüphanesine sahiptir. Modern geçişlerde FX2N serisinin yerini MELSEC iQ-F (FX5U) serisinin aldığını unutmayın. FX5U-80MR/DS modeline yükseltme yapmak, aşağı akıştaki eski FX2N genişletme ünitelerini korumak için bir FX5-CNV-BUS veri yolu dönüşüm modülü gerektirir.

Uygulama Hataları ve Mühendislik Notları

Yüksek çalışma çevrimli ortamlarda bu cihazdaki en yaygın arıza nedeni röle aşınmasıdır. Endüktif yükleri (DC selenoid valfleri veya motor kontaktör bobinleri gibi) sürerken, yükün uçlarına harici bir geri tepme diyodu (DC yükler için) veya RC sönümleyici devre (AC yükler için) takmalısınız. Bunun yapılmaması kontaklarda ark oluşmasına, dahili rölelerin yıpranmasına ve erken kaynak yapışması arızalarına yol açar. PLC çevresinde yeterli havalandırma alanı bırakın; panel içindeki ortam çalışma sıcaklığı 55 degC'yi aşmamalıdır.

Devreye Alma ve Kablolama İpuçları

Üniteye enerji vermeden önce S/S (Sink/Source) terminalinin doğru referans gerilimine doğrudan bağlı olduğundan emin olun. Bu terminalin boşta bırakılması, dijital girişlerin algılanmamasına neden olur. Kodlayıcı hatlarını X000 ile X005 arasına yönlendiriyorsanız, yüksek kaliteli bükümlü çift ekranlı kablo kullanın ve yüksek frekanslı EMI'yi bastırmak için ekranı panel topraklama barasının yakınında tek bir noktadan sonlandırın.

Montaj Kılavuzu

KRİTİK UYARI: Terminal bağlantısı veya şasi montajından önce tüm 24V DC giriş hatlarının ve saha tarafındaki AC/DC yük devrelerinin tamamen enerjisiz olduğunu doğrulayın. Enerjili terminal blokları hiçbir koşulda kablolanmamalıdır. Buna uyulmaması hassas lojik bileşenlerine zarar verebilir ve fiziksel yaralanmaya yol açabilir.

1 Taban ünitesini standart 35 mm DIN rayına yatay olarak monte edin. Üst ve alt havalandırma yarıklarının, bitişik kablo kanalları veya metal muhafazalar tarafından engellenmediğinden emin olun.
2 PLC üzerindeki Functional Earth (FE) terminalinden düşük empedanslı bakır topraklama barasına özel bir sistem topraklama kablosu çekin.
3 24V DC besleme hatlarını, en az 1,25 mm2 (AWG 16) kesit kullanarak '+' ve '-' terminallerine bağlayın.
4 Kontrol kabinine enerji vermeden önce, S/S terminalindeki bağlantıyı doğrulayarak Sink/Source yapılandırmanızı iki kez kontrol edin.

FAQ

Bu PLC'nin DS ve ES sürümleri arasındaki temel fark nedir?

'DS' eki, röle çıkışlarına sahip 24V DC giriş güç kaynağını belirtirken, 'ES' sürümü 85-264V AC güç kaynağıyla çalışır.

Aynı FX2N-80MR-DS kontrol cihazında Sink ve Source girişlerini karıştırabilir miyim?

Hayır, çünkü 40 giriş kanalının tümü ortak bir S/S terminalini paylaşır. Sink veya Source seçimi, S/S terminalinin nasıl bağlandığına bağlı olarak grup genelinde yapılır.

Çıkış rölelerinin beklenen mekanik kullanım ömrü nedir?

Dahili röle kontakları yaklaşık 10.000.000 mekanik çalışma için derecelendirilmiştir. Maksimum endüktif yük anahtarlamasında (2A) elektriksel kullanım ömrü genellikle 100.000 çevrimdir; bu da harici darbe bastırıcıların kullanılmasının önemini vurgular.

Mevcut bir programı modern bir FX5U yedek kontrol cihazına nasıl yükseltebilirim?

GX Works3'ü kullanarak eski GX Developer FX2N programını açabilirsiniz; program mantığı otomatik olarak FX5U formatına dönüştürülür, ancak bazı komut setleri ve fiziksel donanım yapılandırmaları manuel ayarlamalar gerektirir.
