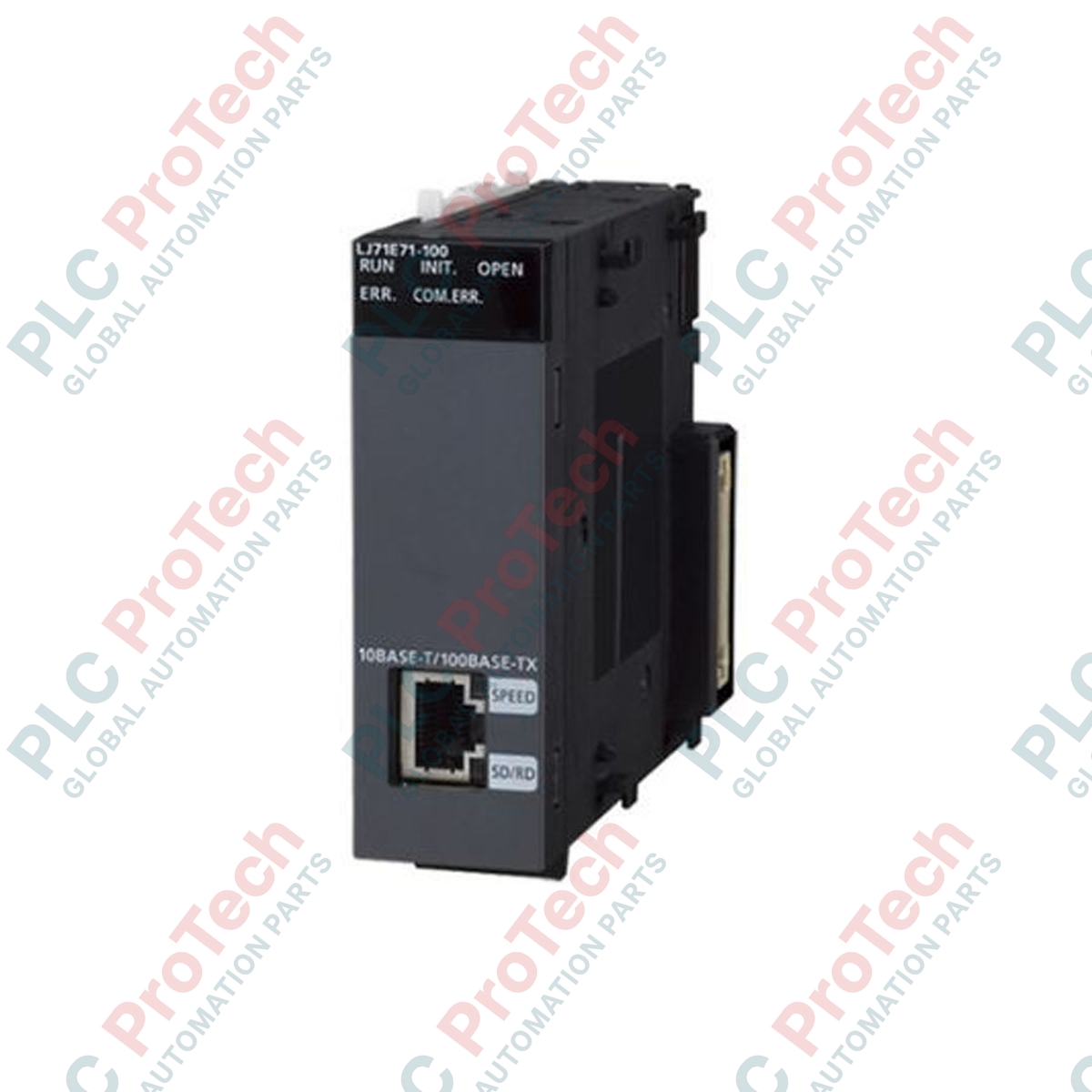

MELSEC L Serisi mimarilerine doğrudan yüksek hızlı Ethernet bağlantısı sağlayan Mitsubishi Electric LJ71E71-100-CM, tesis düzeyindeki veri iletimi ve programlama görevlerini etkin şekilde yönetir. Bu modül, işlemci ünitesi ile üst düzey SCADA sistemleri, HMI'lar veya diğer kontrolörler arasında ağ geçidi görevi görerek hızlı ve güvenilir endüstriyel ağ iletişimi sağlar. 100BASE-TX ve 10BASE-T ağları için çift hızlı fiziksel ortam desteği sunan modül, dahili veri yolu akım tüketimini düşük tutarken yoğun veri yüklerini sorunsuz şekilde işler. Dahili sistem işlevleri, GX Works2 programlama yazılımı platformu üzerinden kolay uzaktan bakım, tanılama izleme ve yapılandırma değişiklikleri yapılmasına olanak tanır.
| Üretici | Mitsubishi Electric |
| Model Numarası | LJ71E71-100-CM |
| Ürün Serisi | MELSEC L Serisi |
| Modül Türü | Ethernet Arabirim Modülü |
| Veri İletim Hızı | 100 Mbps (100BASE-TX) / 10 Mbps (10BASE-T) |
| İletişim Portu Türü | RJ45 dişi konnektör |
| Dahili Akım Tüketimi (5 VDC) | 0,60 A |
| Maksimum Eşzamanlı Bağlantı Sayısı | 16 bağlantı |
| Kargo Ağırlığı (Hesaplanan) | 0,45 kg |
| Paket Boyutları (Hesaplanan) | 130 mm x 110 mm x 45 mm |
| Konnektör Pini | İşlev / Atama |
|---|---|
| Pin 1 | TX+ (Gönderilen Veri +) |
| Pin 2 | TX- (Gönderilen Veri -) |
| Pin 3 | RX+ (Alınan Veri +) |
| Pin 6 | RX- (Alınan Veri -) |
LJ71E71-100-CM, standart MELSEC L Series CPU sistemleriyle fiziksel ve işlevsel olarak doğrudan tak-çalıştır uyumludur. "-CM" son eki, bölgesel endüstriyel standartlara uygunluk yapılandırmalarını belirtir; ancak GX Works2 içindeki Ethernet yapılandırmaları aynıdır. Eski sistem geçişlerinde, bu modülü entegre etmeden önce iletişim zaman aşımı arızalarını önlemek için CPU ünitesi ürün yazılımının çoklu bağlantılı ağ arabirimlerini desteklediğini doğrulayın.
Ethernet modülünü etkin bir L-Series CPU yığınına eklerken dahili 5 VDC sistem veri yolu akım tüketimini yeniden hesaplayın. Bu ünite sabit 0.60 A akım çeker. Birden fazla konumlandırma modülüyle veya yüksek yoğunluklu dijital G/Ç bloklarıyla birlikte kullanıldığında, L61P veya L63P gibi standart güç modüllerinin akım besleme sınırını aşabilirsiniz; bu durum rastgele CPU kilitlenmelerine veya sistem sıfırlama arızalarına yol açabilir.
Yakındaki yüksek gerilimli makinelerden veya VFD kablolarından kaynaklanan yüksek frekanslı EMI gürültüsünün ağ iletişim paketlerini bozmasını önlemek için her zaman Kategori 5e (veya üstü) çift ekranlı bükümlü çift (STP) kablolar kullanın. Kablo ekran örgüsünü doğrudan sistemin koruyucu topraklama barasına güvenli şekilde bağlayın ve raf tertibatı için tek noktalı bir topraklama oluşturun.
İletişim modülünü takmadan, çıkarmadan veya kablolamadan önce PLC sistemini ve ağ arabirimlerini besleyen tüm harici güç kaynaklarının bağlantısını kesin. Tertibatın enerjisini tamamen kesmemek, arka panel devresinde kalıcı hasara, mikroişlemci arızasına veya öngörülemeyen sistem davranışlarına yol açabilir.
Modülün kilitleme kancasını, DIN rayı üzerindeki bitişik CPU modülünün veya taban ünitesinin konnektör yuvasıyla hizalayın.
Modülleri sağlam bir şekilde klik sesi duyulana kadar birbirine bastırın ve ünitenin üst ve alt kısmındaki mekanik kilitleme kollarını güvenli şekilde devreye alın.
RJ45 endüstriyel Ethernet kablosunu ön iletişim portuna takın ve kilitleme mandalının güvenli şekilde yerine oturduğundan emin olun.
Gücü uygulayın ve ön panel LED göstergelerinde "RUN" yazısının görüntülendiğini, ayrıca ağ etkinliği sırasında Link/Hız göstergelerinin yanıp söndüğünü doğrulayın.
Global Express Shipping
Returns & Warranty
Üretici: Mitsubishi Electric
Ürün No.: LJ71E71-100-CM
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: PLC Haberleşme Modülleri
Ödeme: T/T, Western Union
Ağırlık: 2000g
Boyutlar: 130 mm x 110 mm x 45 mm
Gönderim limanı: Xiamen
Garanti: 12 ay
