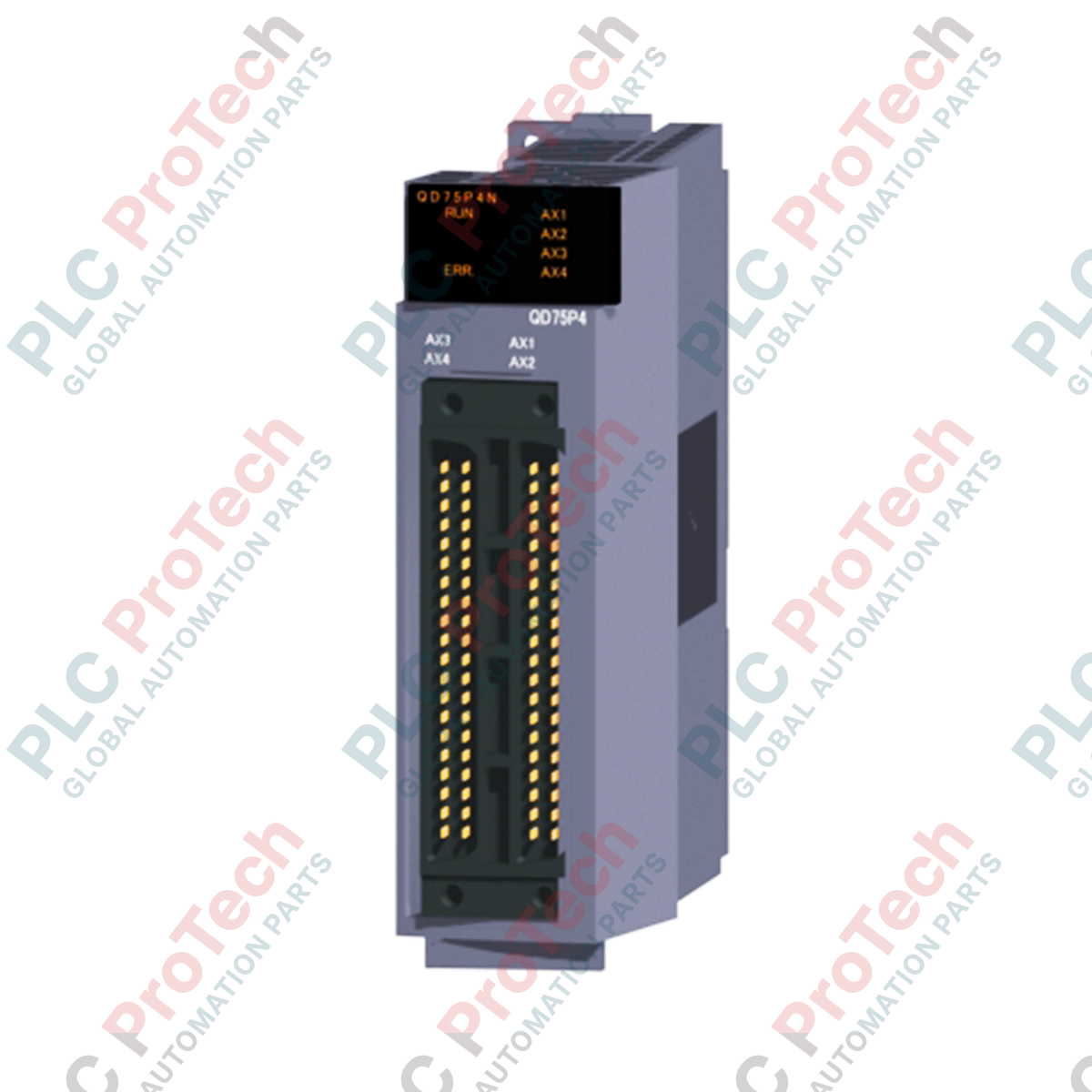

Mitsubishi Electric QD75P4N MELSEC-Q Serisi Konumlandırma Ünitesi

SKU QD75P4N

Stokta

12-month warranty
Free returns within 30 days

Üretici: Mitsubishi Electric
Ürün No.: QD75P4N
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: Konumlandırma Üniteleri
Ödeme: T/T, Western Union
Ağırlık: 3000g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

MELSEC-Q PLC ortamında yüksek hassasiyetli hareket kontrolü için tasarlanan QD75P4N konumlandırma modülü, karmaşık otomasyon görevleri için çok eksenli kontrol özellikleri sunar. Bu modül, dört adede kadar bağımsız veya enterpole ekseni yöneterek makine otomasyonu için hassas yörünge ve hız kontrolü sağlar.

Açık kollektör darbe dizisi çıkışını kullanan QD75P4N, harici servo sürücüler ve adım motoru amplifikatörleriyle sorunsuz şekilde koordinasyon sağlar. Her eksen için 600 adede kadar konumlandırma veri noktası depolar ve ana CPU kapasitesini aşırı yüklemeden gelişmiş çok adımlı işlemlere olanak tanır. Ünite, hem artımlı hem de mutlak konum algılama yöntemlerini destekleyerek çeşitli endüstriyel saha yapılandırmalarına uyum sağlar.

Özellikler

Bağımsız eksen yapılandırmasını ve doğrusal enterpolasyonu destekleyen dört eksenli kontrol özelliği.
Maksimum 200 kpulse/s çıkış hızına ulaşan açık kollektör darbe çıkışı yapısı.
Tek eksenli hız kontrolü işlemleri için 1,5 ms hızlı başlatma yanıt süresi.
Her eksen için 600 adede kadar konumlandırma dizisini depolayan geniş dahili depolama kapasitesi.
Hem mutlak hem de artımlı konumlandırma profillerini destekleyen çift koordinat yöntemi uygulaması.
Yalnızca 0,36 A 5 VDC akım tüketimiyle düşük dahili termal yük.

Uygulamalar

Çok eksenli alma ve yerleştirme portal sistemleri
Paketleme, sarma ve etiketleme makineleri
Malzeme taşıma sistemleri ve senkronize konveyör hatları
Otomatik montaj ve test fikstürleri

Teknik Özellikler

Üretici	Mitsubishi Electric
Parça Numarası/Model	QD75P4N
Seri	MELSEC-Q Serisi
Ürün Tipi	Konumlandırma Ünitesi
Kontrol Ekseni Sayısı	4 eksen
Konumlandırma Verisi Depolama	600 veri dizisi / eksen
Çıkış Darbe Yöntemi	Açık kollektör çıkışı
Maksimum Çıkış Darbe Hızı	200 kpulse/s
Tek Eksenli Hız Kontrolü Başlatma Süresi	1,5 ms
Yörünge Kontrol Yöntemleri	Artımlı yöntem, mutlak yöntem
Dahili Akım Tüketimi (5 VDC)	0,36 A
Sevkiyat Ağırlığı	3,0 kg

Kurulum Yönergeleri

QD75P4N modülünü kurarken çalışma güvenliğini ve sinyal bütünlüğünü sağlamak için aşağıdaki adımları uygulayın:

Güç İzolasyonu: Konumlandırma modülünü monte etmeden veya sökmeden önce tüm harici güç kaynaklarını ve PLC rafı gücünü kapatın.
Modül Sabitleme: Makine titreşimi nedeniyle yerinden oynamasını önlemek için modülü MELSEC-Q taban ünitesinin kılavuz yuvasına sağlam şekilde oturtun ve modül sabitleme vidasını sıkın.
Kablo Güzergâhı: Elektriksel gürültü parazitini azaltmak için 40 pinli sürücü arabirimi kablolarını yüksek gerilimli AC şebeke güç hatlarından ve motor sürücü çıkışlarından uzağa döşeyin.
Ekran Topraklaması: Komut sinyali kablolarının ekran drenaj telini PLC rafının yakınında bulunan belirlenmiş pano topraklama barasına bağlayın.

FAQ

QD75P4N modülü kaç ekseni kontrol edebilir?

QD75P4N, 4 eksene kadar kontrol edebilir ve bağımsız yapılandırmaların yanı sıra enterpolasyon dizilerini de destekler.

QD75P4N'in maksimum darbe çıkış hızı nedir?

Modül, maksimum 200 kpulse/s çıkış hızına sahip açık kollektörlü darbe çıkış yöntemini kullanır.

QD75P4N'de ne kadar konumlandırma verisi depolanabilir?

QD75P4N, modül üzerinde eksen başına 600 adede kadar konumlandırma veri noktası depolayabilir.

QD75P4N mutlak konumlandırma sistemlerini destekliyor mu?

Evet, modül yörünge koordinatlarının kontrolü için hem artımlı yöntemi hem de mutlak sistem yöntemini destekler.

Bu ünitenin dahili 5 V akım tüketimi nedir?

QD75P4N, MELSEC-Q taban ünitesindeki 5 VDC barasından 0,36 A dahili akım çeker.
