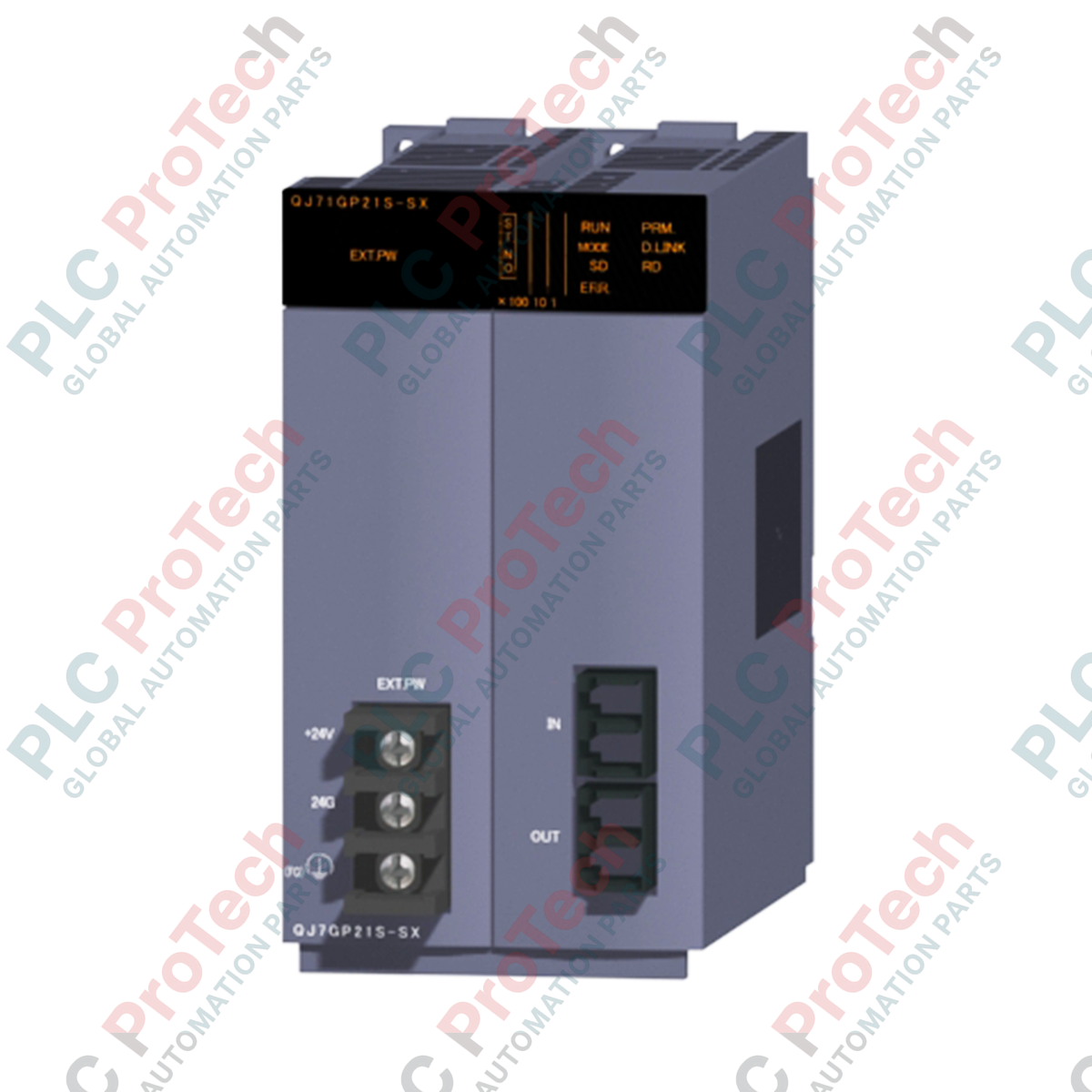

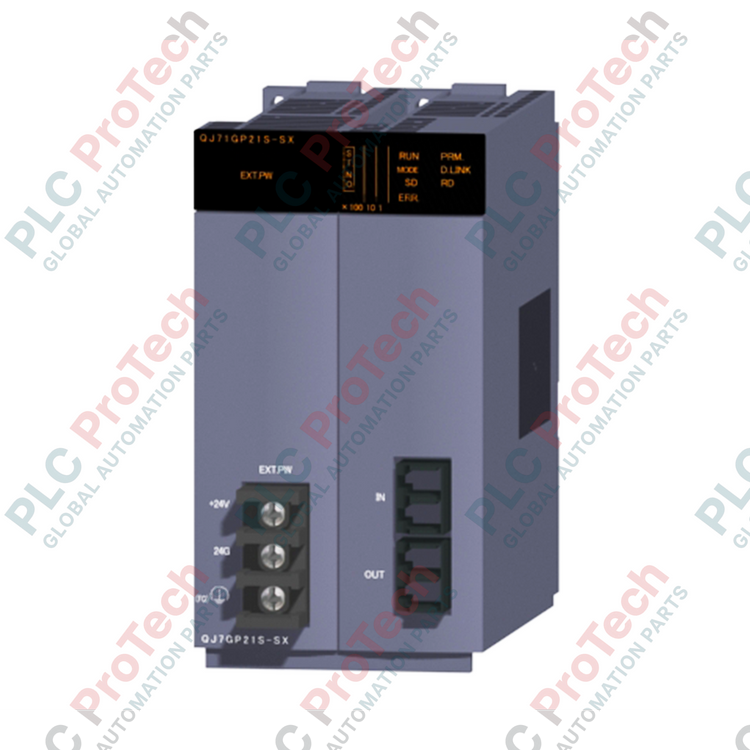

Mitsubishi Electric QJ71GP21S-SX MELSEC Q Serisi CC-Link IE Kontrolör Ağı Ünitesi

Stokta sadece 10 adet kaldı

Üretici: Mitsubishi Electric
Ürün No.: QJ71GP21S-SX
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: PLC Haberleşme Modülleri
Ödeme: T/T, Western Union
Ağırlık: 1300g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

MELSEC Q Serisi kontrol mimarisi içinde deterministik, yüksek hızlı omurga iletişimi kurmak üzere Mitsubishi Electric QJ71GP21S-SX CC-Link IE Controller Network Ünitesi, yüksek performanslı bir fiber optik arayüz görevi görür. Gigabit iletim hattı üzerinde çalışan bu modül, çift çevrimli yol topolojisi üzerinden token ring yöntemiyle yüksek hacimli veri alışverişini koordine eder. Özel bir harici güç kaynağı terminaliyle tasarlanan QJ71GP21S-SX, münferit PLC taban ünitelerinin enerjisi kesilse bile ağ çevriminin bütünlüğünün korunmasını sağlayarak kritik üretim tesislerinde halka segmentasyonunu önler.

Özellikler

1 Gbps İletim Hızı: Endüstriyel ağ genelinde yüksek hızlı çevrimsel iletim gerçekleştirmek için yüksek bant genişlikli gigabit Ethernet fiziksel katmanlarından yararlanır.
Yedekli Çift Çevrim Yolu: Kablo hasarı veya istasyon güç arızaları durumunda otomatik çevrim geri dönüş yönlendirmesini anında gerçekleştiren çift çevrimli optik fiber yapılandırması kullanır.
Harici Güç Kaynağı Desteği: Ana PLC tabanının durumundan bağımsız olarak iletişim devrelerini çalışır durumda tutmak için DC 24 V yardımcı güç kabul eder.
Genişletilmiş İstasyon Yapılandırması: Universal QCPU yönetim üniteleriyle birlikte kullanıldığında 120 adede kadar normal istasyonu bağlayarak tesis genelindeki kontrolü genişletir.
Geniş Bağlantı Kapasitesi: Genişletilmiş iletim modunda bağlantı röleleri (LB) için 32K noktaya ve bağlantı yazmaçları (LW) için 128K noktaya kadar destek sağlar.

Uygulamalar

Otomotiv Montaj Tesisleri: Geniş üretim alanlarında çok eksenli montaj hücreleri ile kaynak robotlarının yüksek hızlı senkronizasyonu.
Su ve Atık Su Arıtma: Tekrarlayıcı istasyonlar olmadan, birbirinden 550 metreye kadar uzaklıktaki izole pompa alt istasyonlarını birbirine bağlayan uzun mesafeli ağ çevrimleri.
Kağıt ve Selüloz Üretimi: Yüksek girişim bulunan işleme bölgelerinde gerçek zamanlı proses kontrol verilerini yönlendiren, yüksek aktarım kapasiteli ve parazitlere dayanıklı optik iletişim hatları.

Teknik Özellikler

Parametre	Özellik Değeri
Üretici	Mitsubishi Electric
Model Referansı	QJ71GP21S-SX
Ağ Türü	CC-Link IE Controller Network
İletişim Hızı	1 Gbps
İletim Yolu Formatı	Çift çevrim (Token ring yöntemi)
Maksimum İstasyon Sayısı	120 istasyon (Universal QCPU yönetim istasyonuyla)
Optik Fiber Özellikleri	Dereceli indisli (GI) çok modlu optik fiber (1000BASE-SX)
Konektör Arayüzü	Çift yönlü LC tipi konektör
Lazer Güvenlik Sınıfı	Sınıf 1 (JIS C 6802, IEC 60825-1)
Maksimum Çevrim Uzunluğu	66.000 metre (120 birim bağlıyken)
İstasyonlar Arası Mesafe	Maks. 550 metre
Harici Güç Girişi	DC 20.4 V - 31.2 V (Akım tüketimi: 0.28 A)
Dahili DC 5 V Tüketimi	0.90 A
Kullanılan G/Ç Noktaları	48 nokta (2 yuva gereklidir: 16 boş nokta + 32 akıllı nokta)
Cihaz Boyutları	98 mm (H) x 55.2 mm (W) x 90 mm (D)
Net Ağırlık	0.28 kg
Sevkiyat Ağırlığı (Hesaplanmış)	1,30 kg

Bağlantılar ve Arayüzler

Konektör / Terminal	Fiziksel Form	İşlevsel Atama
PORT 1	Duplex LC Optik Arayüz	Birincil ağ gönderme/alma fiber optik bağlantısı (Kanal 1)
PORT 2	Duplex LC Optik Arayüz	İkincil ağ gönderme/alma fiber optik bağlantısı (Kanal 2)
24 VDC Terminal Bloğu	Vidalı kelepçe bağlantısı	PLC'nin kapalı olduğu sürede döngü alıcı-vericisine güç sağlamak için harici güç girişi (DC 20,4 V - 31,2 V)

Ampirik Mühendislik İçgörüleri

Alternatif Modeller ve Uyumluluk

"S" son eki, bu modelin harici güç kaynağı özelliklerine sahip olduğunu belirtir. GX Works2 veya GX Developer programlama ortamlarında standart QJ71GP21-SX ünitesiyle geriye dönük kod uyumluluğunu korusa da standart bir ünitenin QJ71GP21S-SX ile değiştirilmesi, döngü yedekleme koruma işlevinden yararlanmak için harici DC 24 V saha kablolaması gerektirir. Yüksek performanslı ve evrensel QCPU arka panelleri arasında geçiş yaparken mevcut yapılandırma yardımcı programı parametrelerinizi her zaman doğrulayın; maksimum düğüm sayısı 64'ten 120'ye çıkar.

Uygulama Tuzakları ve Mühendislik Notları

Çok modlu GI fiberler, 1000BASE-SX spesifikasyonlarına kesinlikle uygun olmalıdır. Standart telekomünikasyon tek modlu fiberlerin takılması, vericinin anında doymasına veya yüksek optik zayıflama hatalarına neden olur. Mikro bükülme kayıplarını önlemek için muhafazaların içindeki optik fiber hatlarının bükülme yarıçapının üretici tarafından belirtilen sınırın altına düşmediğinden emin olun; bu kayıplar doğrudan ağ düzeyinde bağlantı kaybı anormalliklerine ve belirteç düşüşlerine yol açar.

Devreye Alma ve Kablolama İpuçları

Sisteme güç vermeden önce, fiber hattı kayıplarının 1000BASE-SX bağlantı bütçesi dahilinde olduğunu doğrulamak için kalibre edilmiş bir optik güç ölçer kullanın. Standart çift döngü düzenlerine uygun olarak, aşağı akış düğümlerinde Port 1 Out'un Port 2 In'e çapraz bağlandığından emin olun. Yedekli hatları yapılandırırken, gigabit alıcı-vericilerini etkileyen endüstriyel gürültü ve geçici gerilim darbelerini önlemek için harici yardımcı DC beslemesi, temiz topraklamaya sahip özel bir sınıf 2 güç kaynağı üzerinden sağlanmalıdır.

Kurulum Kılavuzu

KRİTİK UYARI: Fiziksel kurulum veya modül çıkarma işleminden önce tüm ana raf gücünü ve DC 24 V harici yardımcı güç kaynağını kesin. Devrelerin enerjisinin tamamen kesilmemesi, geçici ark boşalmalarına, dahili veri yolu alıcı-vericilerinin donanım arızasına veya bitişik MELSEC Q modüllerinde düzensiz sinyallere yol açabilir.

1 QJ71GP21S-SX modülünün alt sabitleme tırnağını MELSEC Q taban ünitesindeki ilgili yuvayla hizalayın.
2 Modülün üst kısmını tıklayarak yerine oturana kadar arka panel konektörüne sıkıca itin ve üst montaj vidasını belirtilen torkta sıkın.
3 Harici DC 24 V yardımcı güç hatlarını, kutupların doğru olduğundan emin olarak özel yardımcı giriş terminal bloğuna bağlayın.
4 Koruyucu toz kapaklarını çıkarın ve Duplex LC çok modlu optik fiber konektörlerini Port 1 ve Port 2'ye takın.

Key Features:

#MELSEC Q Series #PLC Communication Modules

QJ71GP21S-SX üzerindeki harici yardımcı güç terminalinin birincil işlevi nedir?

Harici DC 24V güç terminali, ana PLC taban ünitesi ana gücünü kaybetse bile modülün optik iletişim vericilerini çalışır durumda tutar ve fiber halka ağında kesinti olmasını önler.

Doğru çalışma için hangi optik fiber özellikleri gereklidir?

Bu modül, Duplex LC konnektörlerle tamamlanmış, 1000BASE-SX standardını karşılayan çok modlu dereceli indeksli (GI) optik fiber gerektirir.

QJ71GP21S-SX, MELSEC Q taban ünitesinde kaç yuva kaplar?

Taban ünitede 2 fiziksel yuva kaplar ve 48 G/Ç noktası (16 boş nokta ve 32 akıllı fonksiyon modülü noktası) tahsis edilir.

Bireysel iletişim istasyonları arasındaki maksimum mesafe nedir?

Komşu istasyonlar arasındaki maksimum mesafe, standart çok modlu fiber optik kablolama kullanılarak 550 metredir.
