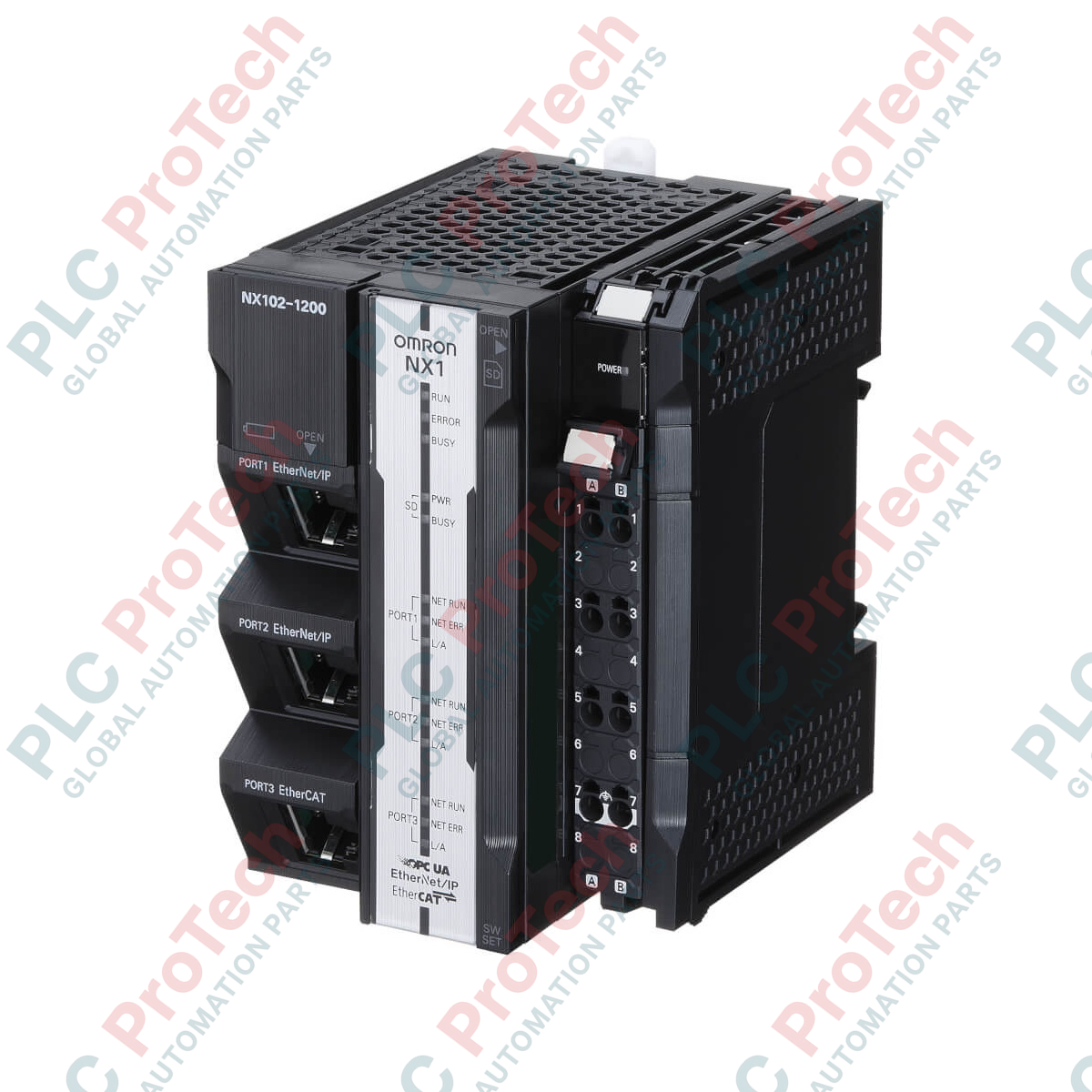

Omron NX102-1000 Sysmac NX1 Modüler CPU

Açıklama

Sıralama, hareket ve bilgi işleme süreçlerini tek bir çalışma ortamında birleştirmek üzere tasarlanan bu Omron NX102-1000 kontrol cihazı, zorlu fabrika uygulamaları için deterministik otomasyon kontrolü sunar. Platform; özel ağ geçidi bilgisayarlarına ihtiyaç duymadan veritabanı bağlantısını, OPC-UA sunucu protokollerini ve çok eksenli senkronizasyonu doğrudan kontrol cihazı düzeyinde sorunsuz biçimde entegre eder. NX I/O Veri Yolu mimarisi üzerinde çalışmak üzere tasarlanan cihaz, kapsamlı saha ağlarında ölçeklenebilir yerel genişletmeyi ve yüksek hızlı senkronize iletişimi destekler.

Özellikler

• Senkronize Eksen Kontrolü: Hassas mekanik konumlandırma için en fazla 2 senkron eksenin ve 4 noktadan noktaya (PTP) eksenin gerçek zamanlı koordinasyonunu sağlar.
• Yerleşik Açık Protokoller: Yerel OPC-UA sunucu işlevi, saha düzeyindeki cihazlardan SCADA, MES veya ERP sistemlerine doğrudan ve güvenli iletişim sağlar.
• Sağlam Bellek Mimarisi: Karmaşık otomasyon algoritmalarını ve veri kaydını işlemek üzere 5 MB kalıcı program belleği ve 33,5 MB değişken belleği ile donatılmıştır.
• Deterministik Çalışma: Tekrarlanabilir ve titreşimsiz makine operasyonları sağlamak için 1 ms'lik son derece kararlı birincil görev çevrim süresine sahiptir.
• Çift Ağ Arayüzü: Bağımsız EtherCAT Master ve EtherNet/IP portları, yüksek hızlı makine kontrolü ile tesis genelindeki bilgi sistemleri arasında yapısal ayrım sağlar.

Uygulamalar

• Senkronize çok eksenli hareket gerektiren yüksek hızlı al ve yerleştir paketleme hatları.
• Merkezi SQL veritabanlarına doğrudan veri kaydı gerektiren otomotiv montaj alt sistemleri.
• Güvenli, şifreli OPC-UA veri iletimi gerektiren farmasötik işleme makineleri.
• Deterministik EtherCAT dağıtık I/O topolojilerinden yararlanan yarı iletken üretim araçları.

Teknik Özellikler

Bağlantılar ve Arayüzler

Deneysel mühendislik görüşleri

Alternatif modeller ve uyumluluk

Kontrolör, giriş seviyesi NX1P2 serisinden doğrudan bir donanım geçiş yolu sunar. Sysmac Studio'da yazılan programlar platformlar arası uyumludur; ancak hareket kaynaklarının artması nedeniyle değişken eşlemeleri doğrulanmalıdır. Eski CJ serisi PLC'lerden yükseltme yapılıyorsa standart ağ eşleme dönüşümleri gerekir; çünkü NX platformu bellek adresi eşlemesi (CIO/D alanları) yerine birleşik bir EtherCAT/EtherNet/IP etiketleme modeli kullanır.

Uygulama tuzakları ve mühendislik notları

Dahili yönlendirme döngüsü hatalarını ve paket çakışmalarını önlemek için iki entegre EtherNet/IP portu aynı mantıksal IP alt ağı üzerinde yapılandırılmamalıdır. Örneğin, Port 1 192.168.1.X olarak belirlenmişse Port 2, 192.168.2.X gibi farklı bir alt ağda bulunmalıdır. Ayrıca yerel NX G/Ç genişletme üniteleri kullanılırken toplam veri yolu güç tüketiminin dahili güç kaynağının 1,6 A değerindeki kapasitesini aşmadığını doğrulayın; aksi takdirde veri yolu segmentine ek bir NX-PD1000 güç kaynağı modülü takılmalıdır.

Devreye alma ve kablolama ipuçları

Fiziksel işlevsel topraklama terminalinin, 2 mm kare veya daha kalın bir kablo kullanılarak doğrudan yüksek kaliteli bir elektriksel topraklama noktasına bağlandığından her zaman emin olun. Yakındaki değişken frekanslı sürücülerden kaynaklanan yüksek frekanslı elektriksel gürültü, yerel NX veri yolunun performansını düşürebilir ve hatalı EtherCAT senkronizasyon arızalarını tetikleyebilir. Tüm saha veri yolu bağlantılarında ekranlı RJ45 fişlere sahip çift ekranlı, bükümlü çift kablolar (STP Cat 5e veya üzeri) kullanın.
