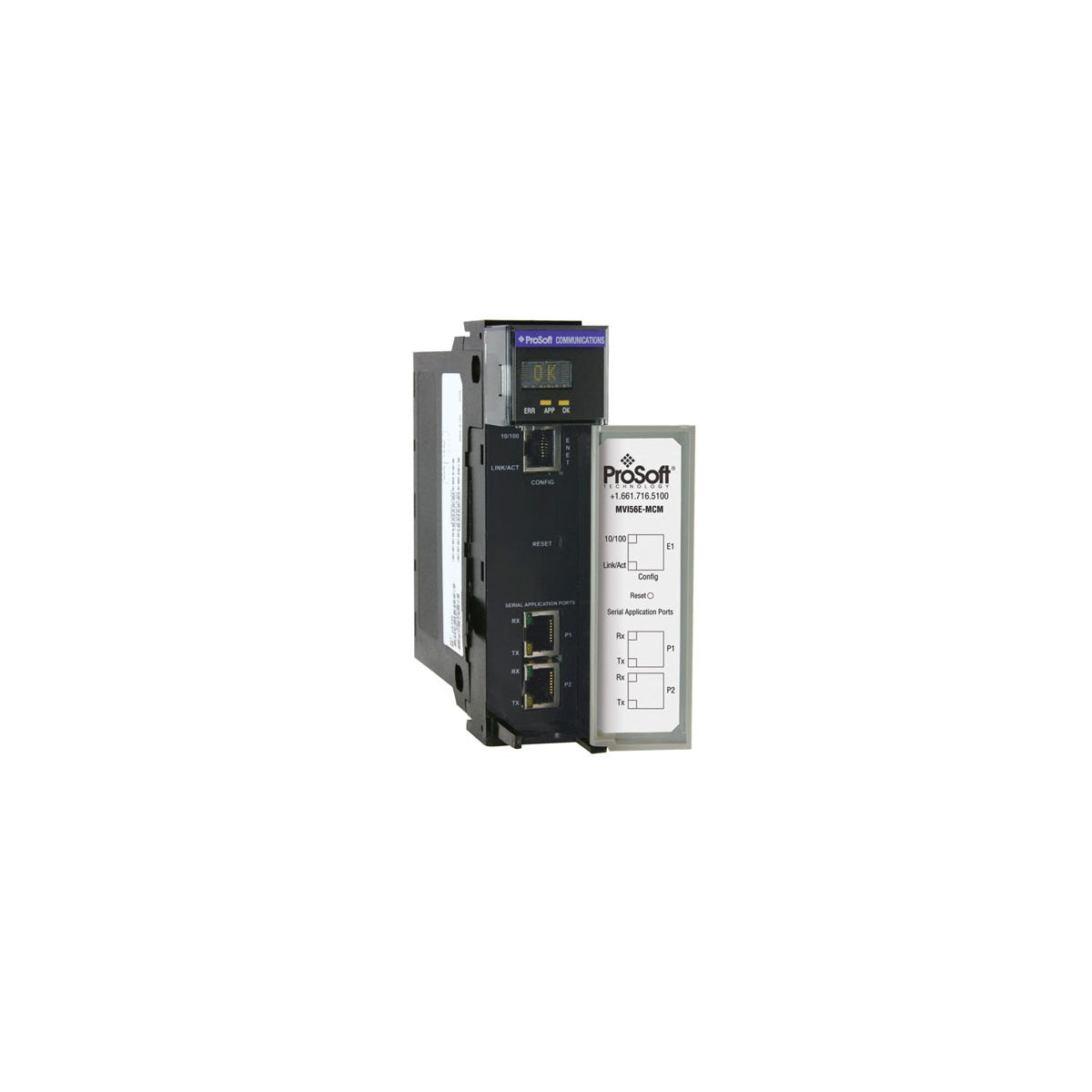

ProSoft MVI56E-MCM ControlLogix Modbus İletişim Modülü

SKU MVI56E-MCM

Stokta

12-month warranty
Free returns within 30 days

Üretici: ProSoft
Ürün No.: MVI56E-MCM
Menşei ülke:Amerika Birleşik Devletleri
Ürün Türü: Modbus İletişim Modülleri
Ödeme: T/T, Western Union
Ağırlık: 2000g
Gönderim limanı: Xiamen
Garanti: 12 ay

Açıklama

MVI56E-MCM, Rockwell Automation ControlLogix arka paneli ile Modbus uyumlu ağlar arasında tek yuvalı bir giriş/çıkış iletişim arabirimi görevi görür. Doğrudan entegrasyon sağlayan bu yüksek performanslı Modbus İletişim Modülü, ControlLogix işlemcilerinin programlanabilir denetleyiciler, enstrümantasyon cihazları, güç monitörleri ve hız sürücüleri dâhil olmak üzere Modbus RTU/ASCII cihazlarından kolayca veri okumasına ve bu cihazlara veri yazmasına olanak tanır.

Geriye dönük uyumluluk için tasarlanan modül, mevcut ladder mantığı yapılandırma yapılarını kullanarak eski MVI56-MCM sürümünün doğrudan tak-çıkar yedeği olarak çalışır ve sistem geçişi nedeniyle oluşan kesinti süresini en aza indirir. Modülde kurulum, ağ tanılaması ve yapılandırma yönetimi için ayrılmış, Auto Cable Crossover Detection destekli entegre bir 10/100 Mbps Ethernet portu bulunur. Yüksek düzeyde özelleştirilebilen kullanıcı belleği, 16 bitlik en fazla 10.000 yazmacın eşlenmesini sağlayarak işlemciyle arka panel veri alışverişini optimize eder.

Özellikler

Herhangi bir standart 1756 ControlLogix arka panel kasasıyla uyumludur.
Dinamik Modbus Master ve Slave parametre yapılandırmasını doğrudan RSLogix 5000 veya Studio 5000 denetleyici etiketleri üzerinden destekler.
Tanılama, yapılandırma ve izleme için dahili 10/100 Mbps RJ45 Ethernet portu.
Gerçek zamanlı tanılama, IP adresi doğrulaması ve port durumunu anlaşılır İngilizce ifadelerle gösteren, 4 karakterli kayan alfanümerik LED ekrana sahiptir.
Modülü ağ üzerinde bulmak ve IP yapılandırmalarını atamak için ProSoft Discovery Service (PDS) uyumluluğu içerir.
Kesinti olmadan etkin sistem servisi için Remove and Insert Under Power (RIUP) özelliğini tam olarak destekler.

Uygulamalar

Güç izleme ekipmanlarının, elektrik rölelerinin ve trafo merkezlerinin ControlLogix mimarilerine entegrasyonu.
Üretim, petrol ve gaz ile atık su tesislerinde SCADA sistemi verilerinin toplanması.
Akış bilgisayarları ve çok noktalı saha enstrümantasyonu için Uzak Terminal Birimi (RTU) arabirimi.
Eski Modbus ağları ile modern Allen-Bradley sistemleri arasında işlemciler arası iletişim.

Teknik Özellikler

Üretici	ProSoft Technology
Parça Numarası/Model	MVI56E-MCM
Uyumlu Kasa	Rockwell Automation ControlLogix (1756 Arka Paneli)
Arka Panel Akım Yükü	800 mA @ 5 Vdc, 3 mA @ 24 Vdc
Çalışma Sıcaklığı	0 degC - 60 degC
Depolama Sıcaklığı	-40 degC - 85 degC
Bağıl Nem	%5 - %95 (yoğuşmasız)
Titreşim	5 g @ 10 - 150 Hz
Darbe	30 g (çalışır durumda), 50 g (çalışmaz durumda)
Veri Belleği Eşleme	En fazla 10.000 adet 16 bitlik yazmaç
Yerel Tanılama	4 karakterli kayan LED ekran, durum LED'leri (ERR, APP, OK)
Ethernet Arabirimi	Auto Cable Crossover özellikli 10/100 Mbps yapılandırma portu
Sevkiyat Ağırlığı	2 kg

Kurulum Talimatları

Kasa Kurulumu: Modülü bir ControlLogix kasasının kullanılabilir herhangi bir tek yuvasına takın. Kasa topraklamasının endüstriyel elektrik güvenliği yönetmeliklerine uygun olduğundan emin olun.
Çalışırken Değiştirme Önlemleri: Modül RIUP özelliğini desteklese de modülü fiziksel olarak değiştirirken iletişim portlarının kritik saha işlemlerini etkin olarak yürütmediğini doğrulayın.
Termal Yönetim: Standart pano konvektif soğutma akışını koruyun. Kabin içindeki ortam koşullarının 60 degC üst sınırını aşmadığından emin olun.
Seri Kablo Yapılandırması: RS-485/422 yapılandırmalarını kullanırken, endüstriyel elektromanyetik parazit kaynaklı sinyal bozulmasını önlemek için yüksek kaliteli ekranlı bükümlü çift kablolar kullanın.

FAQ

MVI56E-MCM, eski MVI56-MCM ile geriye dönük uyumlu mudur?

Evet, MVI56E-MCM doğrudan işlevsel bir yedek olarak tasarlanmıştır. Eski MVI56-MCM uygulamalarıyla tamamen geriye dönük uyumludur; merdiven mantığında çok az değişiklik yaparak veya hiç değişiklik yapmadan hızlı geçiş olanağı sağlar.

Modülün arka panel üzerindeki akım tüketimi nedir?

MVI56E-MCM, ControlLogix arka panelinden 5 VDC'de 800 mA ve 24 VDC'de 3 mA çeker.

Bu modül çalışırken değiştirilmeyi destekliyor mu?

Evet, modül RIUP'yi (Güç Altında Çıkarma ve Takma) destekler; kullanıcıların ControlLogix işlemci kasasını kapatmadan modülleri değiştirmesine veya takmasına olanak tanır.
