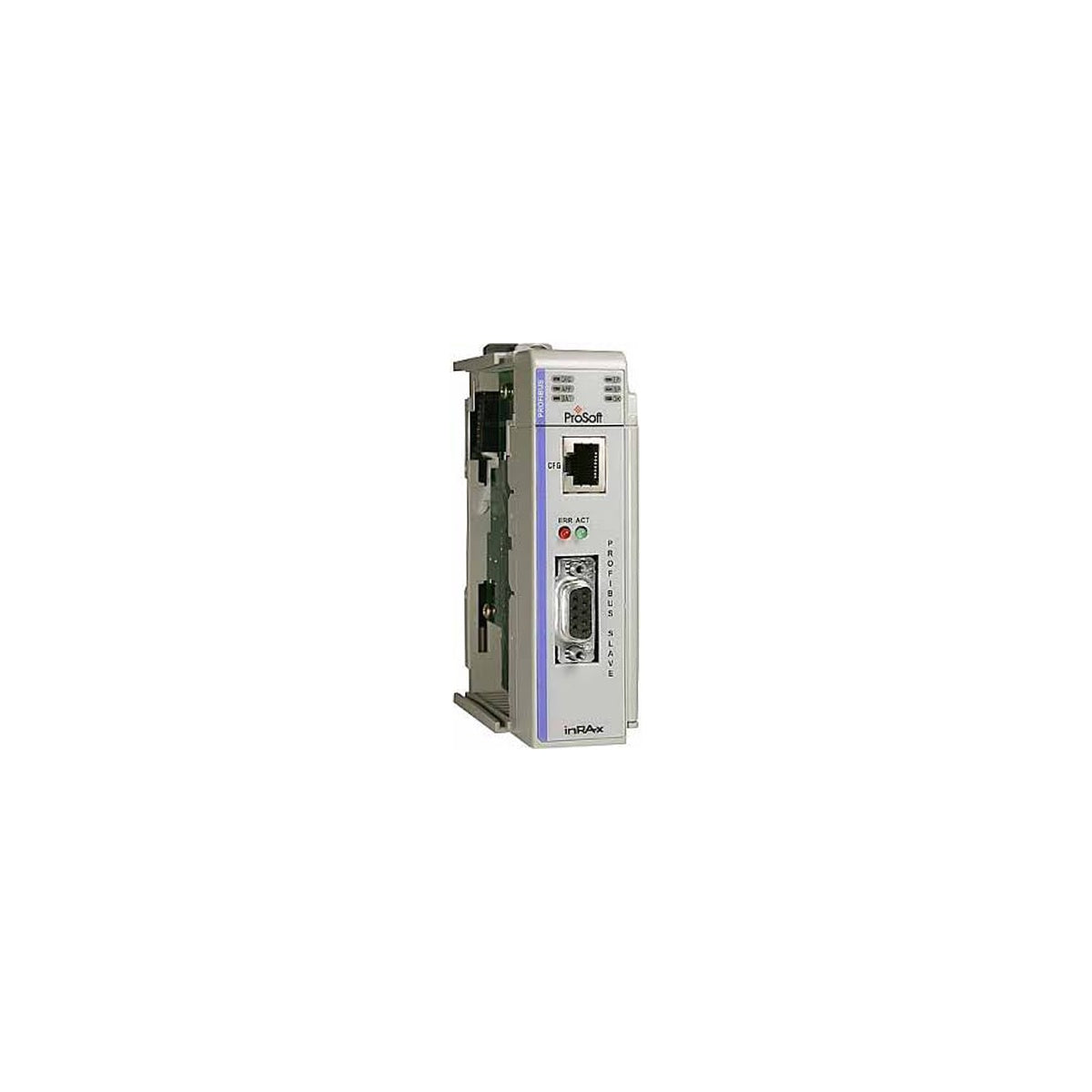

ProSoft MVI69-PDPS CompactLogix Profibus DP Slave İletişim Modülü

SKU MVI69-PDPS

Stokta
  • 12-month warranty
  • Free returns within 30 days

  • Üretici: ProSoft

  • Ürün No.: MVI69-PDPS

  • Menşei ülke:Amerika Birleşik Devletleri

  • Ürün Türü: PLC İletişim Modülleri

  • Ödeme: T/T, Western Union

  • Ağırlık: 1500g

  • Gönderim limanı: Xiamen

  • Garanti: 12 ay

Açıklama

Merkezi olmayan çevre birimi ağlarına güvenilir entegrasyonu kolaylaştıran ProSoft MVI69-PDPS, Rockwell Automation CompactLogix platformları için yüksek performanslı bir Profibus DP Slave iletişim ağ geçidi olarak çalışır. Bu modül, bir CompactLogix işlemcisinin Profibus DP Master ile doğrudan arayüz oluşturmasını ve hızlı çevrimsel G/Ç veri alışverişi gerçekleştirmesini sağlar. Yüksek hızlı iletim ve esnek bir dahili veritabanı desteğiyle, farklı endüstriyel ağlar arasında kesintisiz bir bağlantı görevi görür; işlemci üzerinde ağır bir yük oluşturmadan sinyal bütünlüğünü ve operasyonel tanılama verilerini korur.

Özellikler

  • Optimize Edilmiş Entegrasyon: Doğrudan standart tek yuvalı 1769 arka panellerine takılarak yerel veya dağıtılmış kuruluma olanak tanır.
  • Otomatik Baud Algılama: 9,6 kbps ile 12 Mbps arasındaki etkin Profibus ağ baud hızını otomatik olarak algılar ve buna uyum sağlar.
  • Güçlü Tanılama Eşlemesi: Hızlı sistem arızası izolasyonu için kapsamlı modül ve ağ durumu verilerini işlemcinin kontrol etiketlerine sunar.
  • Yapılandırılabilir Veritabanı: Karmaşık çevrimsel veri yapılarını optimize etmek için 400 yazmaçlık (sözcük) dahili veritabanı kapasitesi içerir.
  • Özel RS-232 Yapılandırma Bağlantı Noktası: Ön paneldeki RJ45 bağlantı noktası; tanılama, yapılandırma ve ürün yazılımı güncellemeleri için doğrudan seri bağlantı sağlar.

Uygulamalar

  • Rockwell Automation kontrolörlerini Siemens veya diğer Profibus odaklı ana sistemlerle entegre eden çok tedarikçili üretim sahaları.
  • Yüksek hızlı, deterministik kontrol gerektiren merkezi olmayan üretim hatları.
  • Yerel uzak terminal birimlerini merkezi SCADA altyapılarına bağlayan su ve atık su arıtma tesisleri.
  • Yüksek hızlı modüler iletişim veri yollarına dayanan karmaşık paketleme makineleri.

Teknik Özellikler

Parametre Teknik Özellik Değeri
Üretici ProSoft Technology
Model Numarası MVI69-PDPS
Modül Tipi Profibus DP Slave İletişim Modülü
Uyumlu Platform Rockwell Automation CompactLogix (1769 Veri Yolu)
Arka Panel Akım Tüketimi 5 VDC'de maksimum 800 mA
Çalışma Sıcaklığı 0 - 60 °C (32 - 140 °F)
Depolama Sıcaklığı -40 - 85 °C (-40 - 185 °F)
Bağıl Nem %5 - %95 RH (yoğuşmasız)
Baud Hızı Aralığı 9,6 kbps - 12 Mbps (otomatik baud algılama desteklenir)
Dahili Veritabanı Boyutu 400 Yazmaç (16 bitlik sözcükler)
Yapılandırma Bağlantı Noktası RJ45 RS-232 (donanım el sıkışması yok)
Profibus Konnektör Tipi DB9 Dişi (optik izolasyon standardı)
LED Durum Göstergeleri Güç, Modül Durumu, Uygulama Durumu, Seri Etkinlik, Hata Durumu
Net Ağırlık 0,5 kg (1,1 lb)
Sevkiyat Ağırlığı (Hesaplanan) 1,5 kg (3,3 lb)

Bağlantılar ve Arayüzler

Arayüz Bağlantı Noktası Pin / Terminal Ataması Açıklama ve İşlev
Profibus DB9 Dişi Pin 3 (RxD/TxD-P), Pin 8 (RxD/TxD-N) Optik izolasyonlu standart Profibus DP iletişim sinyalleri (Veri A ve Veri B).
Profibus DB9 Dişi Pin 5 (DGND), Pin 6 (VP) Aktif bus sonlandırması için yalıtılmış toprak ve 5 VDC güç sonlandırma referansı.
CFG RJ45 Portu RJ45 - DB-9M Kablo Arabirimi ProSoft yazılım araç seti için özel RS-232 yapılandırma ve tanılama bağlantısı.

Alternatif Modeller ve Uyumluluk

MVI69-PDPS, 1769 sistem bus'ını kullanan CompactLogix sistemleri için özel olarak tasarlanmıştır. Eski mimarileri yükseltirken veya kontrolör platformları arasında geçiş yaparken bu modülün tek bir yuva kapladığını ve herhangi bir yerel veya uzak rafa yerleştirilebileceğini unutmayın. ControlLogix (1756) platformları için MVI56-PDPS veya MVI56E-PDPS'e bakın. Aynı şasi içindeki noktadan noktaya seri Modbus çözümleri için MVI69-MCM modülünü değerlendirin.

Uygulama Tuzakları ve Mühendislik Notları

Devreye alma arızalarının başlıca nedenlerinden biri arka panel güç kaynağının aşırı yüklenmesidir. MVI69-PDPS, önemli miktarda 5 VDC'de 800 mA akım çeker. Sistem tasarımcıları, her güç kaynağı segmentine yerleştirilen tüm 1769 modüllerinin toplam güç bütçesini hesaplamalıdır. Güç kaynağının maksimum kapasitesinin veya nominal yuva mesafesinin (genellikle en fazla 4 modül yuvası) aşılması; düzensiz sistem davranışına, arka panel iletişim kesintilerine veya gerilim düşümü nedeniyle fiziksel bileşenlerin bozulmasına neden olabilir.

Devreye Alma ve Kablolama İpuçları

Üniteyi çalışır durumdaki fiziksel bir segmente bağlamadan önce ProSoft GSD dosyasını (PRSF0E8F.GSD) ana kontrolörünüzün donanım yapılandırma yazılımına (Siemens STEP 7 veya TIA Portal gibi) yüklemeniz gerekir. Ana yazılımda G/Ç bellek tahsisi uzunluğunu, CompactLogix kontrolörünün yapılandırma dosyalarında tanımlanan parametre yapılandırmasıyla tam olarak eşleşecek şekilde belirleyin. Eşleşmeyen veritabanı yapılandırmaları Profibus Master'da ağ arızası durumlarını tetikleyerek modülün Error LED'inin yanıp sönmesine neden olur.

Kurulum Talimatları

KRİTİK UYARI: Haberleşme modülünü takmadan veya çıkarmadan önce PLC rafının ve bağlı tüm ekipmanların enerjisini tamamen kesin. 1769 arka panelinin güç kaynağını izole etmemek kalıcı donanım hasarına, ciddi bileşen arızalarına veya beklenmeyen proses durumlarına neden olabilir. Taşıma sırasında elektrostatik boşalma (ESD) önlemlerine titizlikle uyulduğundan emin olun.
1

Takmayı denemeden önce bitişik 1769 modüllerindeki bus kollarının kilidi açık (tamamen solda) konumda olduğunu doğrulayın.

2

Modülün birbirine geçen dil ve oluk kılavuzlarını bitişik yuvayla hizalayın ve arka panel konnektörleri sağlam şekilde bağlanana kadar modülü DIN rayına kaydırın.

3

Mekanik ve elektrik bağlantısını yerine kilitlemek için kilitleme mekanizmalı bus kolunu tamamen sağa kaydırın.

4

Profibus DB9 ağ kablosunu, terminal ucu ekranlamasının doğru olduğundan emin olarak bağlayın ve doğrudan yazılım yapılandırması için RJ45 seri yapılandırma kablosunu bağlayın.

FAQ

MVI69-PDPS'nin maksimum arka panel akım tüketimi nedir?
Modül, 5 VDC'de maksimum 800 mA akım çeker. Sistem entegratörleri, 1769 güç kaynağı bütçesinin yeterli kapasiteye sahip olduğunu ve yuva mesafesi değerinin aşılmadığını doğrulamalıdır.

Bu modül için Profibus DP Slave ağ adresi nasıl yapılandırılır?
Düğüm adresi, fiziksel döner anahtarlar üzerinden değil, ProSoft Configuration Builder (PCB) yardımcı programındaki dahili yazılım yapılandırmasıyla ayarlanır ve modülün denetleyici etiketlerine yazılır.

MVI69-PDPS otomatik baud hızı algılamayı destekliyor mu?
Evet, segmentteki etkin master yapılandırmasıyla eşleşecek şekilde 9,6 kbps'den 12 Mbps'ye kadar standart aktarım hızlarında otomatik baud hızı algılamayı destekler.

Seri CFG portunu yapılandırmak için hangi yazılım yardımcı programı gerekir?
Modülün veritabanı, port ayarları ve tanılama işlemleri, RS-232 RJ45 tanılama portu üzerinden ProSoft Configuration Builder (PCB) yazılımı kullanılarak yapılandırılır.
