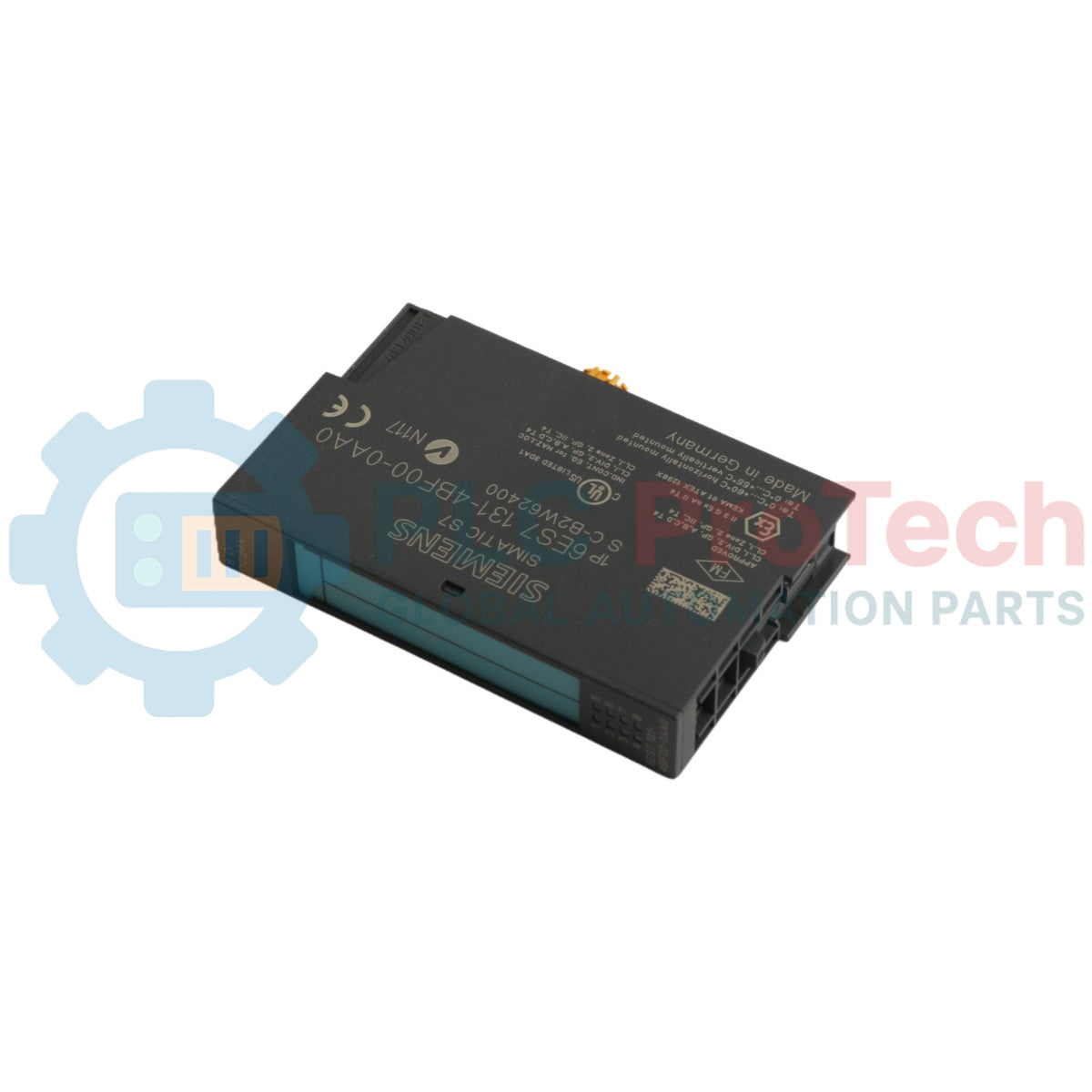

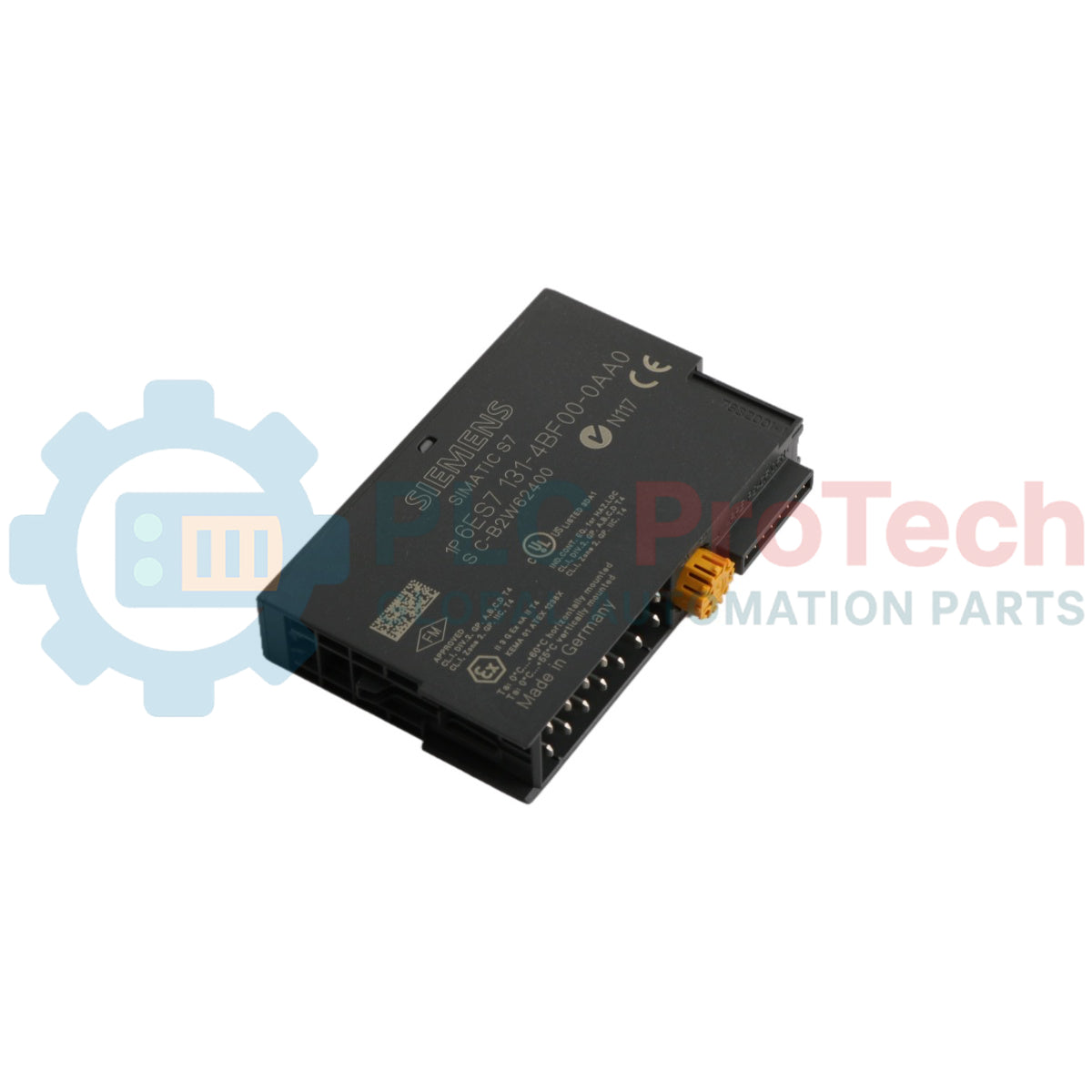

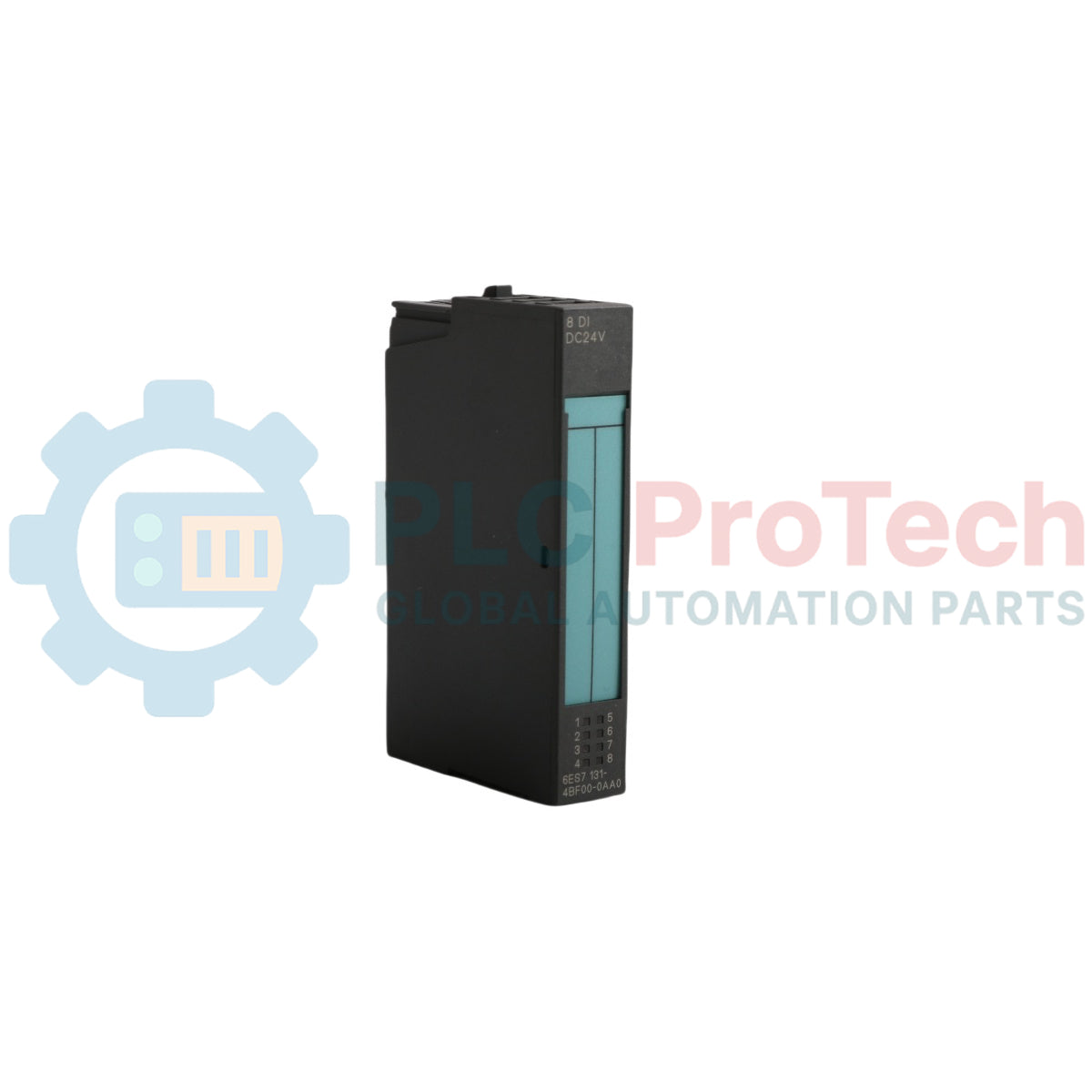

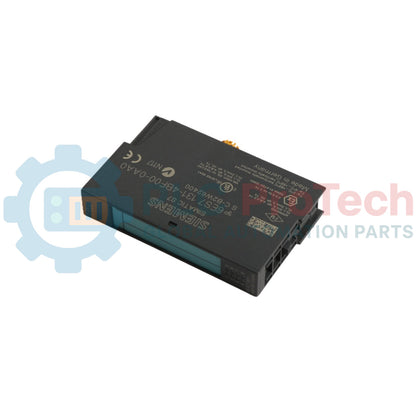

Siemens 6ES7131-4BF00-0AA0 ET 200S Dijital Giriş Modülü

Açıklama

Siemens 6ES7131-4BF00-0AA0, SIMATIC ET 200S dağıtık G/Ç sistemi için elektronik bir modüldür. Bu modül, kompakt 15mm genişlik içinde 8 kanal 24V DC kaynaklı (PNP) dijital giriş sağlar ve kontrol panolarında yüksek yoğunluklu kurulumlar için uygundur. Sensörler ve anahtarlar gibi saha cihazlarından güvenilir sinyal alımı için tasarlanmıştır ve giriş sinyallerini 1 bayt veri genişliğiyle işler. Modül, elektriksel izolasyon ile sinyal bütünlüğünü sağlar ve PROFIBUS tabanlı kontrol mimarilerine sorunsuz entegre olur.

Özellikler

• ■8 kanallı dijital giriş konfigürasyonu
• ■24V DC kaynaklı (PNP) sinyaller için tasarlanmıştır
• ■Yer tasarrufu sağlayan 15mm modül genişliği
• ■SIMATIC ET 200S dağıtık G/Ç ailesinin bir parçası
• ■Devreler arasında 500V DC elektriksel izolasyon testi yapılmıştır
• ■Farklı devreler arasında 75V DC / 60V AC nominal izolasyon

Uygulamalar

• ■Üretim ve montaj hatları
• ■Paketleme makineleri
• ■Malzeme taşıma ve konveyör sistemleri
• ■Otomatik proses kontrolü
• ■Sınır anahtarları, butonlar ve yakınlık sensörlerinin izlenmesi

Teknik Özellikler

Kurulum Kılavuzları

1. 1
   Sistemi Enerjiden Kesin: Devam etmeden önce, ET 200S istasyonu ve ilgili makinelerin tüm güç kaynaklarının tamamen kapatıldığından emin olun. Voltajın olmadığını doğrulayın.
2. 2
   Modülü Monte Edin: 6ES7131-4BF00-0AA0 modülünü ET 200S arka panelindeki ilgili terminal modülü ile hizalayın. Modül güvenli şekilde kilitlenene kadar sıkıca bastırın.
3. 3
   Saha Kablolamasını Bağlayın: Saha cihazlarından gelen 24V DC giriş sinyal kablolarını ilgili terminal modülündeki uygun terminallere bağlayın. Doğru polariteyi ve sağlam bağlantıları sağlayın. Tüm sinyal kabloları için parazit azaltmak amacıyla ekranlı kablolar kullanın.
4. 4
   Topraklama: Kablo kalkanlarını, terminal modülündeki veya DIN rayındaki belirlenmiş topraklama noktasına bağlayarak topraklama için düşük empedanslı bir yol sağlayın. Doğru topraklama, parazit bağışıklılığı için gereklidir.
5. 5
   Sistem Güç Açma: Tüm bağlantılar doğrulandıktan sonra, LOTO cihazlarını çıkarın ve sisteme tekrar güç verin. Modülün tanılama LED'lerini kontrol ederek doğru çalışmayı ve bus arayüz modülü ile iletişimi doğrulayın.
