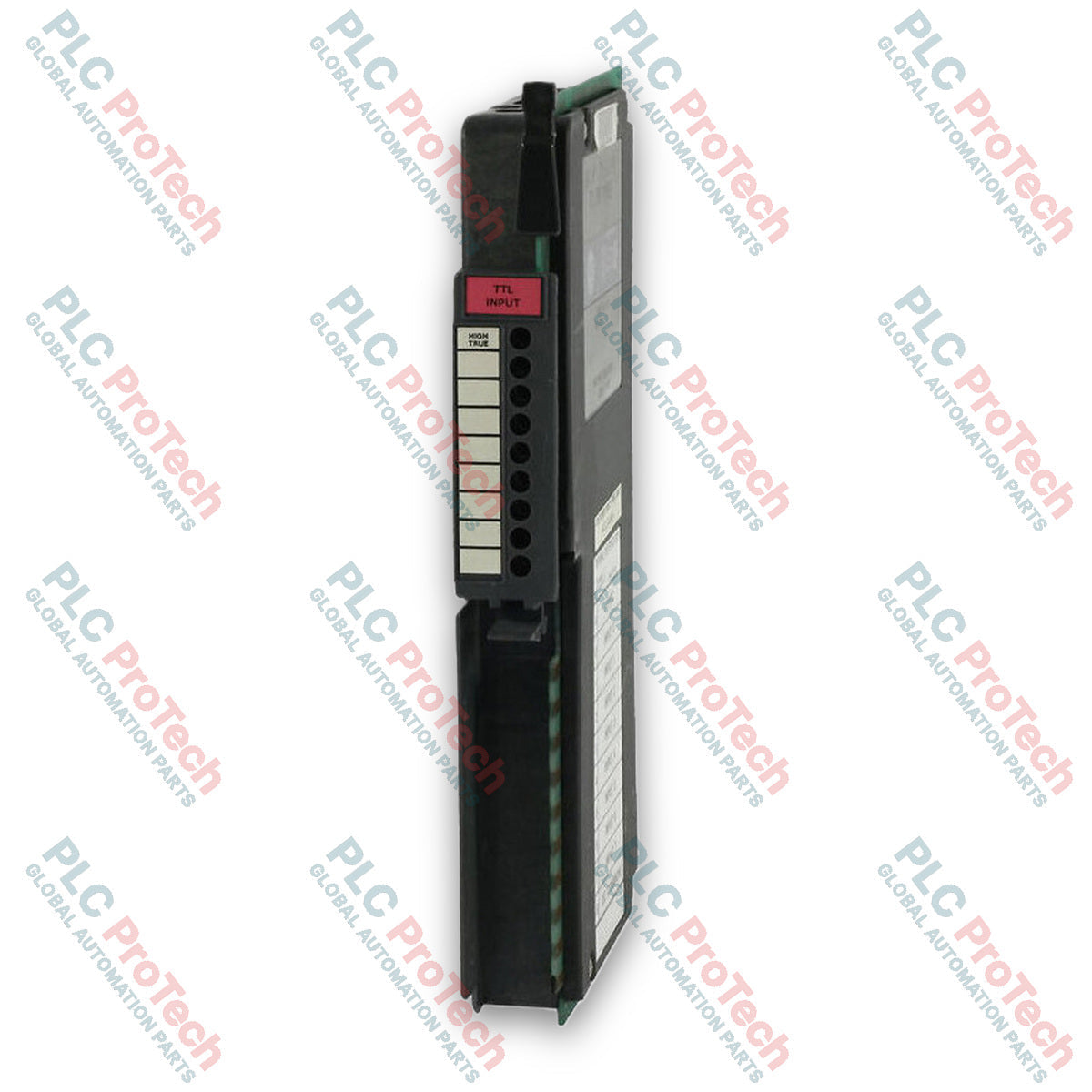

Allen-Bradley 1771-IG TTL Dijital DC Giriş Modülü

SKU 1771-IG

Stokta

12-month warranty
Free returns within 30 days

Üretici: Allen-Bradley
Ürün No.: 1771-IG
Origin Amerika Birleşik Devletleri
Ürün Türü: Dijital Giriş Modülü
Ödeme: T/T, Western Union
Ağırlık: 1.0 kg
Gönderim limanı: Xiamen
Garanti: 12 ay

Product Description

Açıklama

Allen-Bradley 1771-IG, PLC-5 ve 1771 I/O platformu için tasarlanmış TTL dijital DC giriş modülüdür. Bu modül, çeşitli kullanıcı tarafından sağlanan otomasyon cihazlarından gelen DC sinyallerini işlemcinin gerektirdiği mantık seviyelerine etkili biçimde dönüştürür ve PLC veri tablosundaki ilgili bit durumlarını yönetir. Transistör-transistör mantığı (TTL) ve ikili kodlanmış ondalık (BCD) arayüz enkoderi uygulamaları için özel olarak tasarlanmıştır; bu nedenle yüksek hassasiyetli endüstriyel veri toplama ve konumlandırma sistemleri için oldukça uygundur.

Standart 1771 I/O şasilerinde güvenilir çalışma için üretilen 1771-IG, mantık bütünlüğünü elektriksel parazitlere karşı koruyan özellikler içerir. 1771-WC kablo bağlantı kolu desteği sayesinde saha kablolarının bağlantısını kesmeye gerek kalmadan modülün kolayca değiştirilmesini ve bakımını sağlar.

Özellikler

Allen-Bradley PLC-5 sistemleri ve standart 1771 I/O şasi mimarisiyle uyumludur
5 VDC TTL ve BCD arayüz enkoderi uygulamaları için tasarlanmıştır
Yeniden kablolama gerektirmeden hızlı modül değişimi için kablo bağlantı kolu (1771-WC) uyumluluğu içerir
Saha giriş sinyalleri ile sistem arka paneli arasında optik izolasyon sağlar
Zorlu endüstriyel ortamlarda dayanıklılığı artıran konformal kaplamalı devre kartlarına sahiptir

Uygulamalar

TTL enkoder arayüzü ve konum geri bildirimi izleme
BCD anahtar verilerinin okunması
PLC-5 mimarilerinde yüksek hızlı dijital DC sinyali dönüşümü
Eski tip ayrık otomasyon ve proses kontrol sistemleri

Teknik Özellikler

Parametre	Özellik
Üretici	Allen-Bradley / Rockwell Automation
Tam Model	1771-IG
Ürün Tipi	TTL Dijital DC Giriş Modülü
Seri	PLC-5 / 1771 I/O Platformu
Gerilim Kategorisi	5VDC (TTL)
Çalışma Gerilimi Aralığı	5.0 - 5.3 VDC
Arka Panel Akım Tüketimi	122 mA
İzolasyon Gerilimi	Giriş ile arka panel arasında 1.500 VAC rms
Giriş Sinyali Gecikmesi	1 ms'den az
Montaj	Şasi / Raf Montajı (1771 I/O Tabanı)
Menşei Ülke	Amerika Birleşik Devletleri

Bağlantılar / Arayüzler

1771-IG modülü, I/O şasisinin ön kısmına takılan çıkarılabilir 1771-WC kablo bağlantı kolu üzerinden saha cihazlarına bağlanır. Bu arayüz, tüm sensör sinyali kablolarını sabitleyerek elektronik modülün saha bağlantılarını bozmadan arka panelden takılıp çıkarılmasını sağlar. Arka panel iletişimi ve güç bağlantısı, modül 1771 şasisine takıldığında doğrudan modülün arka kenar konektörü üzerinden kurulur.

Kurulum Talimatları

Modülü takmadan veya çıkarmadan önce 1771 I/O şasisine ve ilgili raf güç kaynağına gelen tüm gücün kapalı olduğundan emin olun.
Bu modülün eklenmesiyle şasi arka paneli güç gereksinimlerinin aşılmadığını doğrulayın.
1771-WC kablo bağlantı kolunu şasi yuvasının önündeki hareketli çubuğa takın.
1771-IG modülünü şasi kılavuzlarıyla hizalayın ve arka panel konektörüne sağlam biçimde oturana kadar belirlenen yuvaya düzgünce kaydırın.
Modülü üst ve alt sabitleme mandallarını kullanarak sabitleyin ve kablo bağlantı kolunu yerine döndürün.

Uygunluk ve Sertifikalar

UL Listeli Endüstriyel Kontrol Ekipmanı
CSA Sertifikalı
Geçerli direktiflere uygun CE

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What systems and platforms are compatible with the Allen-Bradley 1771-IG module?

The Allen-Bradley 1771-IG is a TTL Digital DC Input Module specifically engineered for seamless integration with Allen-Bradley PLC-5 systems and standard 1771 I/O chassis architecture. It mounts directly into standard 1771 I/O racks, drawing 122 mA from the backplane to power its logic circuitry. This compatibility makes it an ideal solution for upgrading or maintaining legacy discrete automation and process control systems.

What are the primary target applications for the Allen-Bradley 1771-IG?

The Allen-Bradley 1771-IG TTL Digital DC Input Module is designed primarily for 5VDC transistor-transistor logic (TTL) and binary-coded decimal (BCD) interface encoder applications. It excels in high-precision industrial data acquisition, TTL encoder interfacing, position feedback monitoring, and BCD switch data reading. The module quickly converts these specialized DC signals to the required processor logic levels.

How does the Allen-Bradley 1771-IG handle field wiring and module replacement?

The Allen-Bradley 1771-IG utilizes a removable 1771-WC wiring arm that attaches to the front of the I/O chassis to secure all sensor signal cabling. This design allows maintenance technicians to remove or replace the electronic module without disconnecting any field wiring from the terminal block. Backplane communication and power are subsequently established directly through the rear edge connector once seated in the chassis.

What are the key electrical specifications and isolation ratings of the Allen-Bradley 1771-IG?

The Allen-Bradley 1771-IG operates within a nominal 5VDC voltage category, with an operating range spanning from 5.0 to 5.3 VDC for TTL compatibility. It features an optical isolation rating of 1,500 VAC rms between the input signals and the system backplane to safeguard logic integrity against electrical noise. Additionally, the unit delivers a fast input signal delay of less than 1 ms for high-speed digital DC signal conversion.
