Siemens 6ES7134-4JB00-0AB0 SIMATIC ET 200S Analog Giriş Modülü

Açıklama

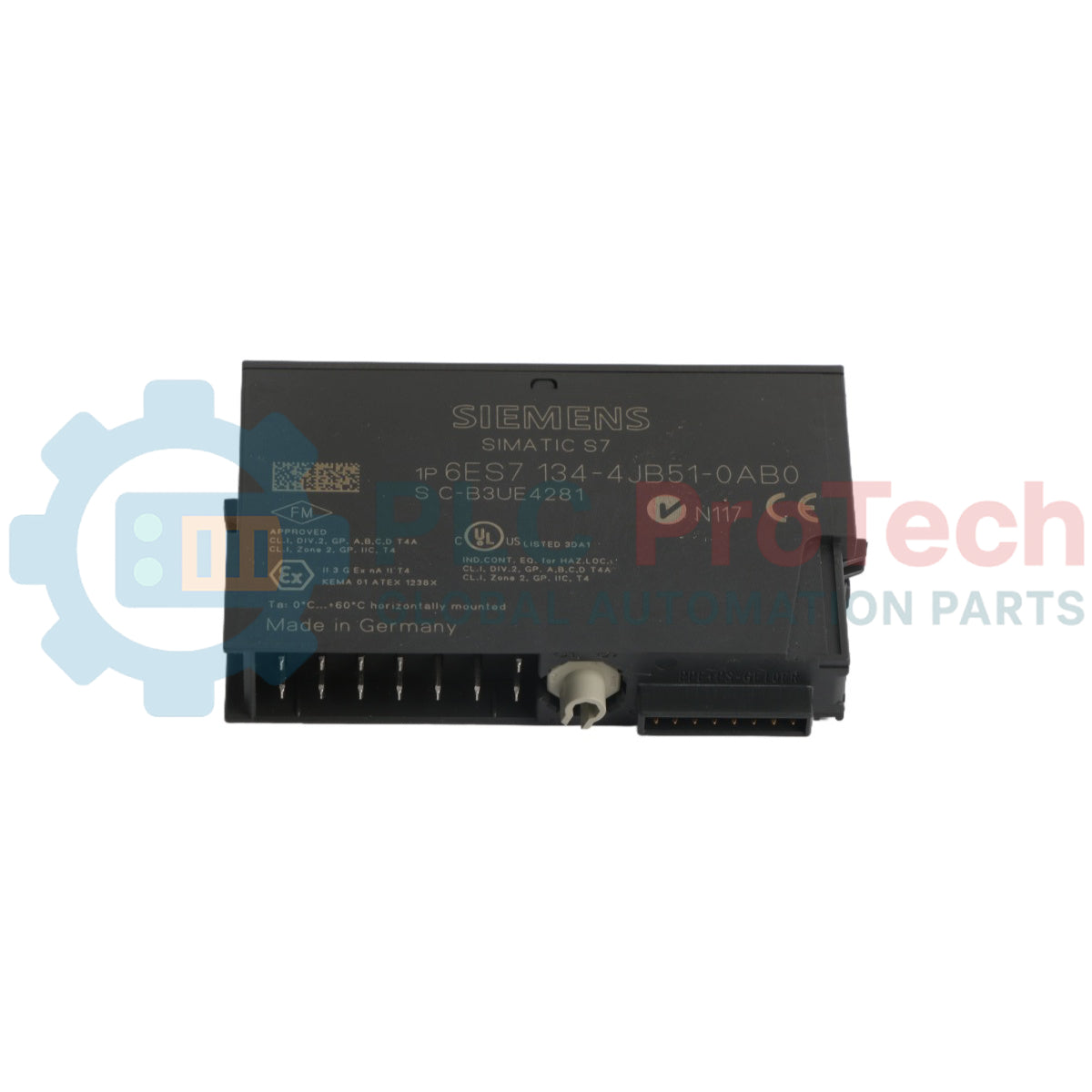

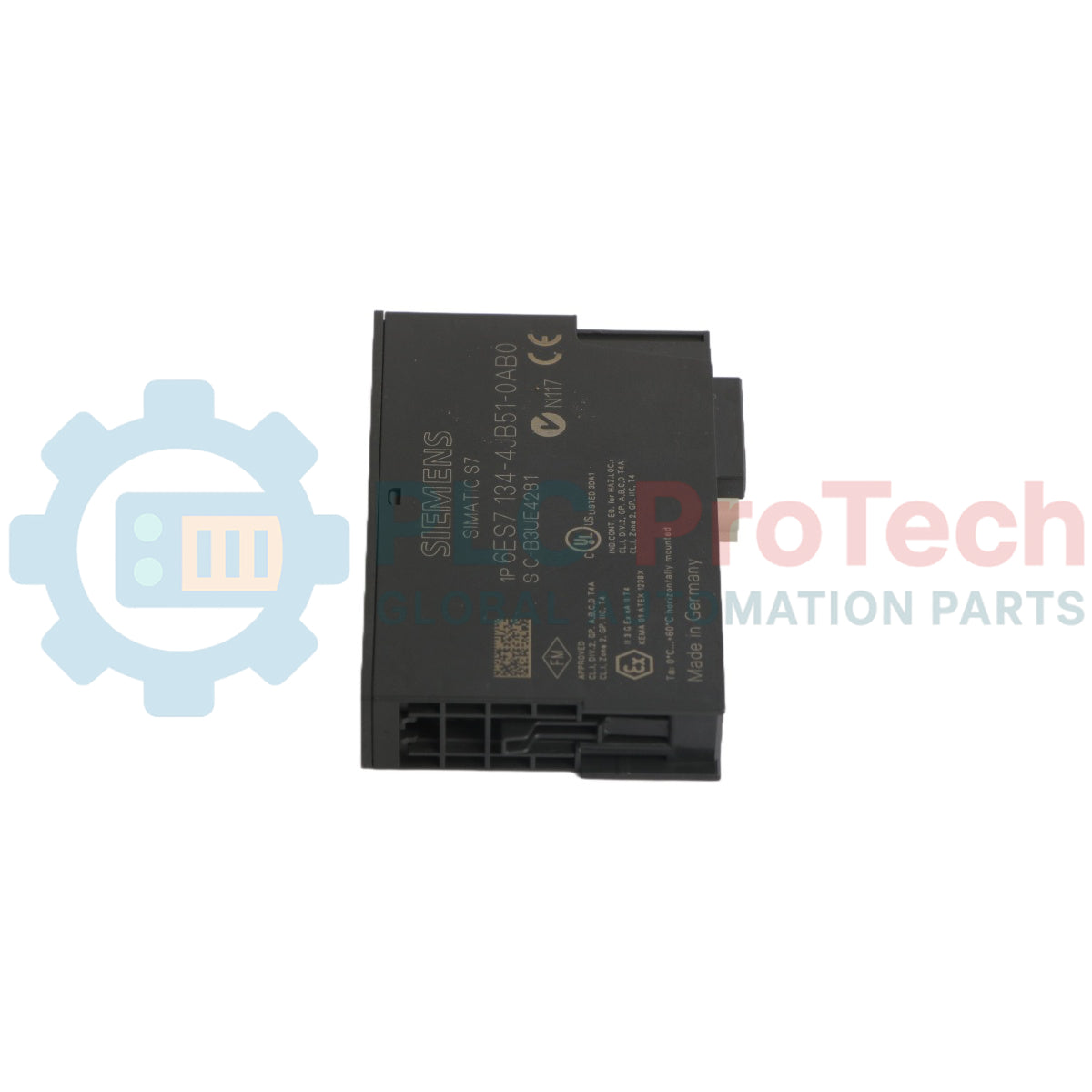

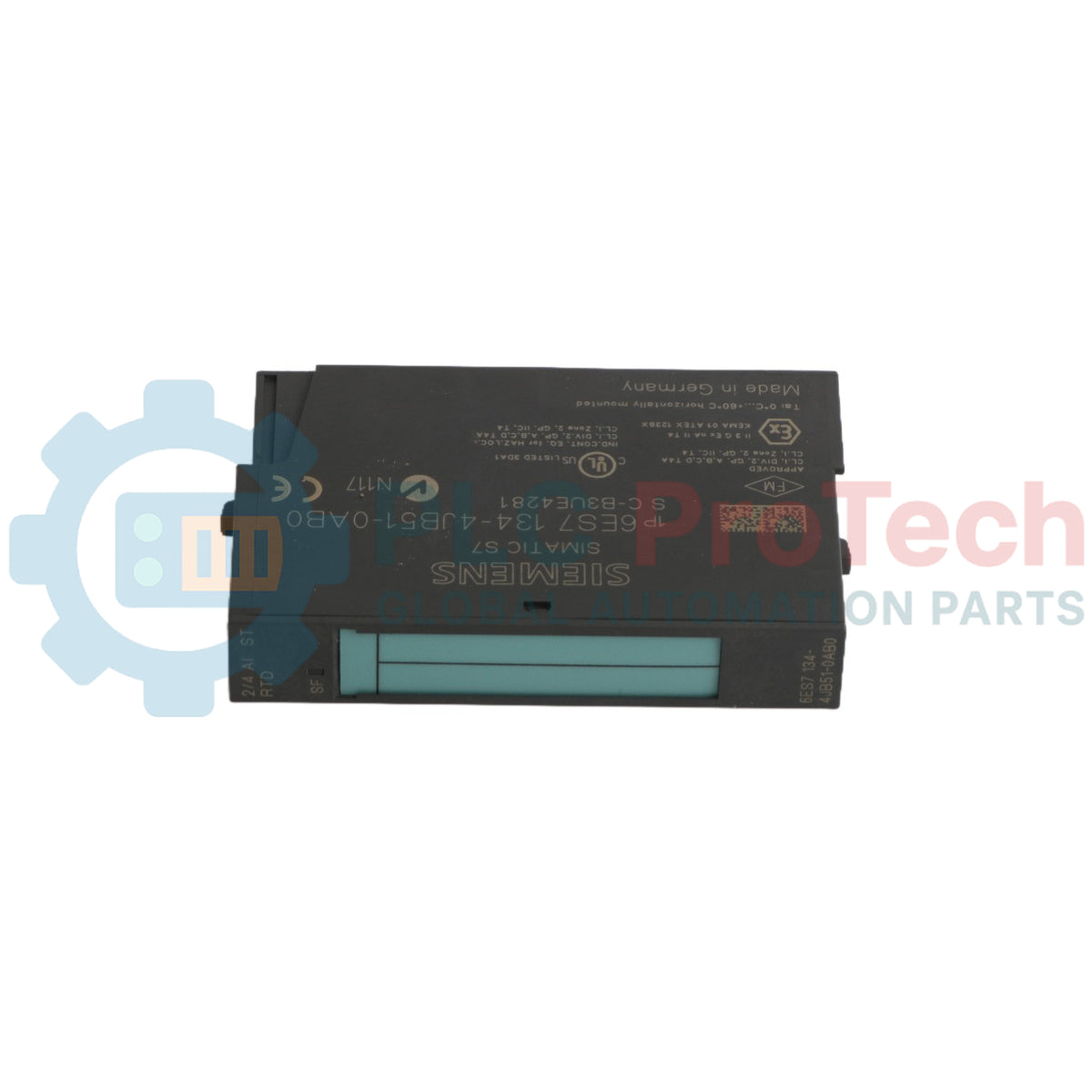

Siemens 6ES7134-4JB00-0AB0, SIMATIC ET 200S dağıtılmış I/O sistemi için yüksek hassasiyetli bir analog giriş elektronik modülüdür. Bu modül, kompakt 15 mm genişliğindeki gövdesinde iki termokupl giriş kanalı sunarak özellikle sıcaklık ölçümü için tasarlanmıştır. Dokuz standart termokupl tipini destekler ve düşük seviyeli gerilim sinyallerini ±80 mV aralığında işaret biti dahil 15 bit çözünürlükle dönüştürür. Entegre sinyal koşullandırma ve otomatik doğrusallaştırma sayesinde modül, doğru ve kullanıma hazır sıcaklık verilerini doğrudan kontrol sistemine iletir; bu da onu zorlu proses kontrol uygulamaları için uygun kılar.

Özellikler

• Termokupl sensörleri için iki bağımsız analog giriş kanalı.
• Dokuz termokupl tipini destekler: B, E, J, K, L, N, R, S ve T.
• İşaret biti dahil 15 bit yüksek ölçüm çözünürlüğü.
• Kanal başına 65 ms çevrim süresiyle hızlı sinyal edinimi.
• Doğrudan sıcaklık değeri işleme için entegre otomatik doğrusallaştırma.
• Yüksek yoğunluklu I/O yapılandırmaları için kompakt 15 mm modül genişliği.
• Anında tanılama geri bildirimi için yerleşik SF (Grup Arızası) LED'i.
• PROFIBUS ağları üzerinden SIMATIC DP sistemlerine sorunsuz entegrasyon.

Uygulamalar

• Kimyasal ve farmasötik üretimde proses sıcaklığı izleme.
• Gıda ve içecek üretiminde sıcaklık kontrol döngüleri.
• Endüstriyel fırınlarda ve kriyojenik sistemlerde yüksek ve düşük sıcaklık izleme.
• Makine ve ekipmanların termal korunması.
• Hassas sıcaklık verileri gerektiren kalite kontrol sistemleri.

Teknik Özellikler

Kurulum Kılavuzu

1. 1 ET 200S arka düzleminin veya terminal modülünün DIN rayına doğru şekilde takıldığından ve sistem özelliklerine uygun olarak uygun şekilde topraklandığından emin olun.
2. 2 6ES7134-4JB00-0AB0 elektronik modülünü, kodlama elemanlarının eşleştiğinden emin olarak ilgili terminal modülüyle hizalayın ve yerine güvenli bir şekilde oturup klik sesi duyulana kadar sıkıca bastırın.
3. 3 Termokupl sensör kablolarını belirlenmiş terminallere bağlayın. Ölçüm hatalarını önlemek için sensör tipiyle eşleşen doğru termokupl uzatma kablosu tipini kullanın.
4. 4 Tüm termokupl sinyalleri için ekranlı, bükümlü çift kablo kullanın. Elektromanyetik paraziti en aza indirmek için kablo ekranını kabin girişindeki veya terminal modülündeki temiz, düşük empedanslı bir topraklama noktasına bağlayın.
5. 5 Tüm modüller takılıp kablo bağlantıları yapıldıktan sonra LOTO cihazlarını çıkarın ve enerjiyi yeniden verin. SF LED'i üzerinden modül durumunu doğrulayın ve PLC programlama yazılımında sıcaklık değerlerinin doğru olduğunu onaylayın.
