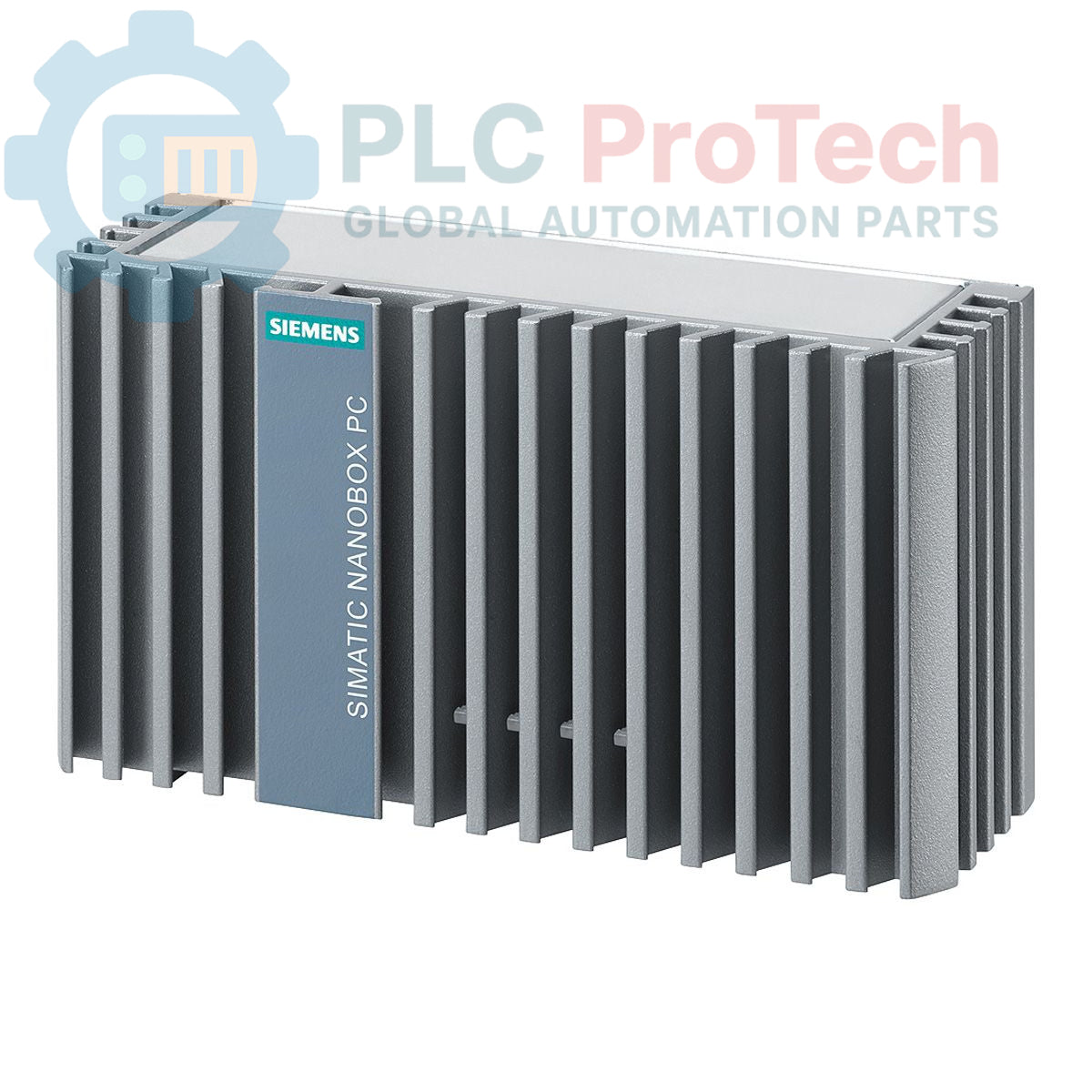

Siemens 6ES7647-8BB12-0LA2 SIMATIC IPC227E Nanobox PC

Açıklama

Bu ürün, endüstriyel ortamlarda kompakt ve dayanıklı bilgi işlem için tasarlanmış Siemens 6ES7647-8BB12-0LA2 SIMATIC IPC227E Nanobox PC'dir. Bu fansız ünite, bir Intel Celeron N2930 işlemci (4 çekirdek, 4 iş parçacığı), 2 GB RAM ve depolama için 8 GB CFAST kartı ile donatılmıştır. Çift Gigabit Ethernet portu, birden fazla USB arayüzü ve grafik çıkışı için bir DisplayPort ile temel bağlantı seçenekleri sunar. Cihaz, 24 V DC endüstriyel güç kaynağıyla çalışır ve duvara montaj için yapılandırılmıştır. Bu özel model, önceden yüklenmiş bir işletim sistemi veya SIMATIC yazılımı olmadan tedarik edilir ve özel uygulamalar için esnek bir platform sunar.

Özellikler

• İşlemci: Intel Celeron N2930 (4 Çekirdek / 4 İş Parçacığı)
• Bellek: 2 GB RAM
• Depolama: 8 GB CFAST kartı dahildir
• Grafik Çıkışı: 1x DisplayPort
• Ağ: 2x 10/100/1000 Mbps Ethernet RJ45 portu
• USB Bağlantısı: 1x USB 3.0, 3x USB 2.0
• Seri Portlar: COM 1/2 kullanılabilir
• Güç Girişi: 24 V DC
• Montaj: Duvara montaj yapılandırması
• İşletim Sistemi: Dahil değil

Uygulamalar

• İnsan-Makine Arayüzü (HMI) görselleştirmesi
• Veri günlüğü ve veri toplama
• Protokol dönüştürme için endüstriyel ağ geçidi
• Küçük ölçekli kontrol ve izleme görevleri
• Makine görüşü sistemleri
• Otomasyon ve proses kontrol panoları

Teknik Özellikler

Kurulum Kılavuzu

1. 1
   Saha Hazırlığı: Montaj konumunda havalandırma ve kablo erişimi için yeterli boşluk bulunduğunu doğrulayın. Montaj yüzeyinin düz ve sağlam olduğundan ve ünitenin ağırlığını taşıyabileceğinden emin olun.
2. 2
   Sistemin Enerjisini Kesin: Kurulumdan önce kontrol kabininin veya montaj panelinin güç bağlantısını tamamen kesin. Kalibre edilmiş bir multimetre kullanarak gerilim bulunmadığını doğrulayın.
3. 3
   IPC'yi Monte Edin: Nanobox PC'yi entegre montaj noktalarını kullanarak duvara veya panele sağlam şekilde sabitleyin. Montaj yüzeyinin malzemesine uygun donanım kullanın.
4. 4
   Topraklama Bağlantısı: Kasa topraklama terminalini, düşük empedanslı bir iletken kullanarak kabinin ana koruyucu topraklama (PE) barasına bağlayın. Bu, elektrik güvenliği ve parazit bağışıklığı açısından kritik öneme sahiptir.
5. 5
   Gücü Bağlayın: 24 V DC güç kaynağını IPC'nin güç giriş terminallerine bağlayın. Kutupların doğru olduğundan emin olun. Çekilen akıma uygun kesitte kablo kullanın.
6. 6
   Çevre Birimlerini Bağlayın: Ethernet, USB, DisplayPort ve varsa seri iletişim kablolarını bağlayın. Kabloları düzenli şekilde yönlendirin ve konektörlere gerilim binmesini önlemek için sabitleyin.
7. 7
   Son Kontroller ve Enerji Verme: Tüm bağlantıları iki kez kontrol edin. Doğruladıktan sonra LOTO cihazlarını çıkarın ve ana panoya yeniden enerji verin. IPC'yi açın ve yazılım kurulumuna ve devreye almaya geçin.
