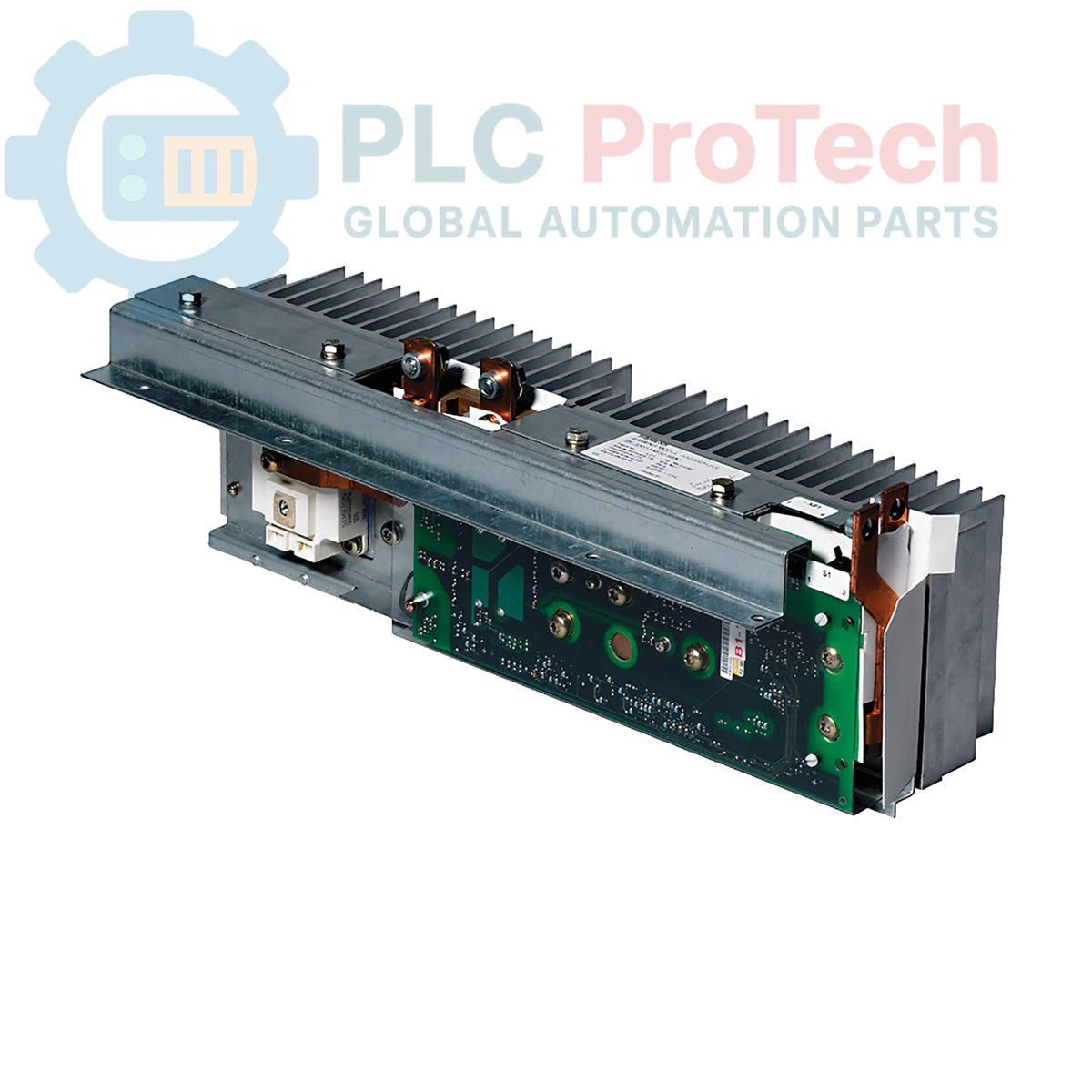

Siemens 6SL3300-1AE31-3AA0 SINAMICS Fren Modülü

6SL3300-1AE31-3AA0, yüksek güçlü endüstriyel sürücü sistemlerinde rejeneratif enerjiyi yönetmek için tasarlanmış bir SINAMICS Fren Modülüdür. Bu modül, şasi tipi sürücü birimleriyle entegrasyon için geliştirilmiş olup, frenleme sırasında oluşan fazla enerjinin güvenli şekilde dağıtılmasını sağlar. 600 V DC giriş voltajı ile çalışır ve 15 saniyelik süre için 125 kW frenleme gücü sunar; böylece hızlı yavaşlama veya dinamik yük değişiklikleri sırasında sürücü altyapısının stabilitesini ve korunmasını garanti eder.

Özellikler

• Enerji Yönetimi: DC hat aşırı gerilimini önlemek için rejeneratif enerjiyi verimli şekilde yönetir.
• Sistem Uyumluluğu: Özellikle SINAMICS şasi birimleri ile kullanım için tasarlanmıştır.
• Performans: 15 saniyelik döngüde 125 kW frenleme gücü sağlar.
• Çalışma Voltajı: 600 V DC girişini destekler.
• Güvenilirlik: Zorlu endüstriyel hareket kontrol uygulamaları için sağlam yapıya sahiptir.

Uygulamalar

• Endüstriyel makinelerde yüksek ataletli yüklerin yavaşlatılması.
• Büyük ölçekli konveyör sistemlerinde dinamik frenleme.
• SINAMICS şasi tabanlı inverter konfigürasyonları ile entegrasyon.
• Sık dur-kalk döngüleri gerektiren ve verimli enerji dağıtımı gereken uygulamalar.

Teknik Özellikler

Kurulum Kılavuzu

• Montaj: Modülü, şasi tipi bileşenler için ayrılmış dolap alanına monte edin. Fren modülleri çalışma sırasında ısıl enerji ürettiğinden yeterli ısı dağılımı boşluğu bırakılmalıdır.
• DC Hat Bağlantısı: DC giriş kablolarının voltaj ve akım gereksinimlerine uygun boyutta olduğundan emin olun. Tüm DC hat bağlantılarının Siemens teknik spesifikasyonlarına göre torklandığını kontrol edin.
• Güvenlik: Gerektiğinde kullanılan fren direncinin modülün güç değerine uygun ve doğru şekilde izole edilmiş olmasına dikkat edin.
• Termal Koruma: Modül sıcaklığını izleyin ve aşırı ısınmayı önlemek için fren modülünden gelen hata sinyallerini kontrol sisteminin işleyebileceğinden emin olun.
