Allen-Bradley 1762-OB8 MicroLogix 1200 qattiq holatli raqamli DC chiqish moduli

Tavsif

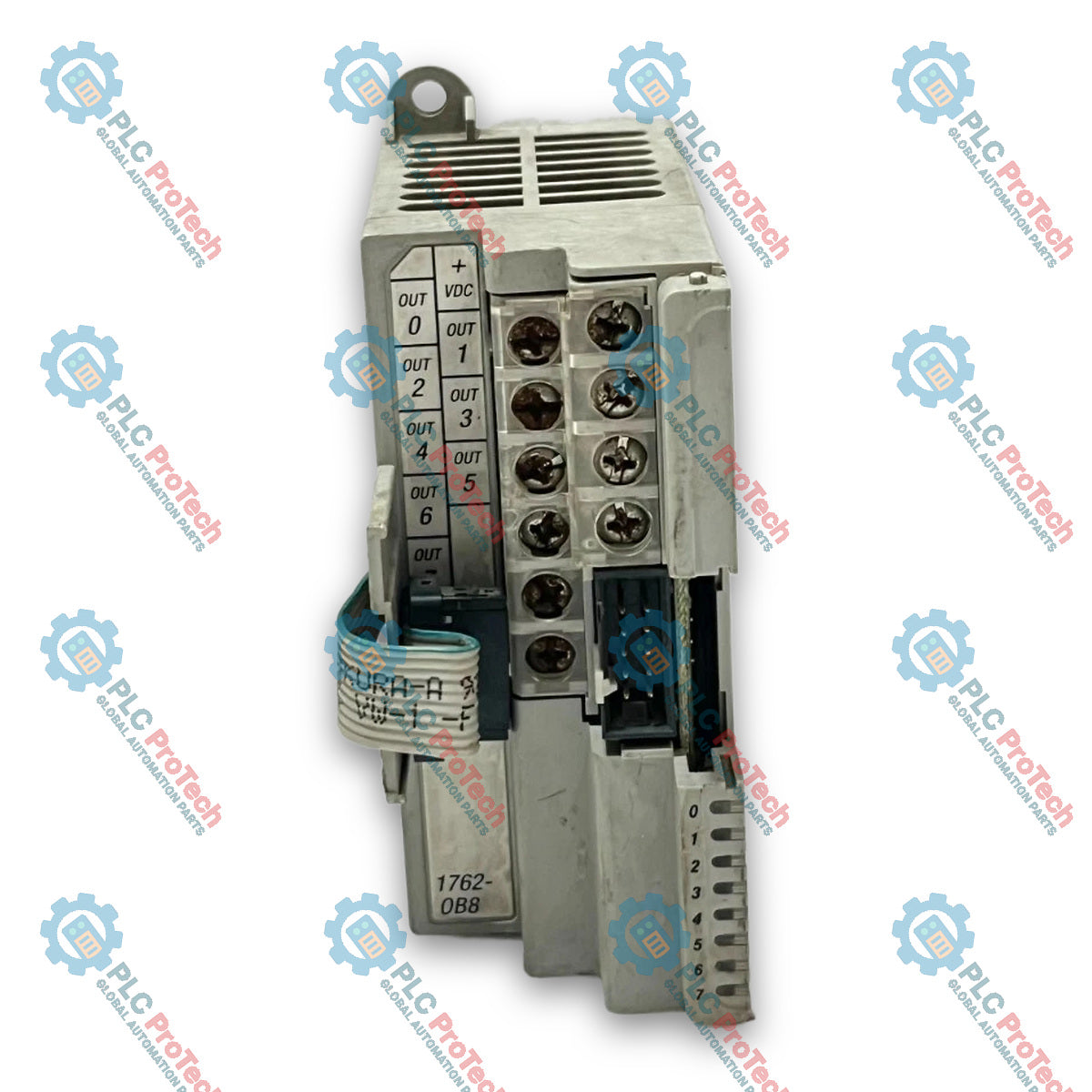

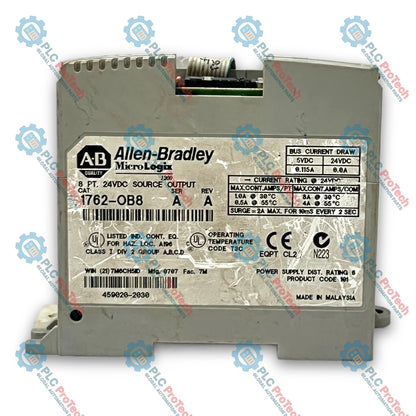

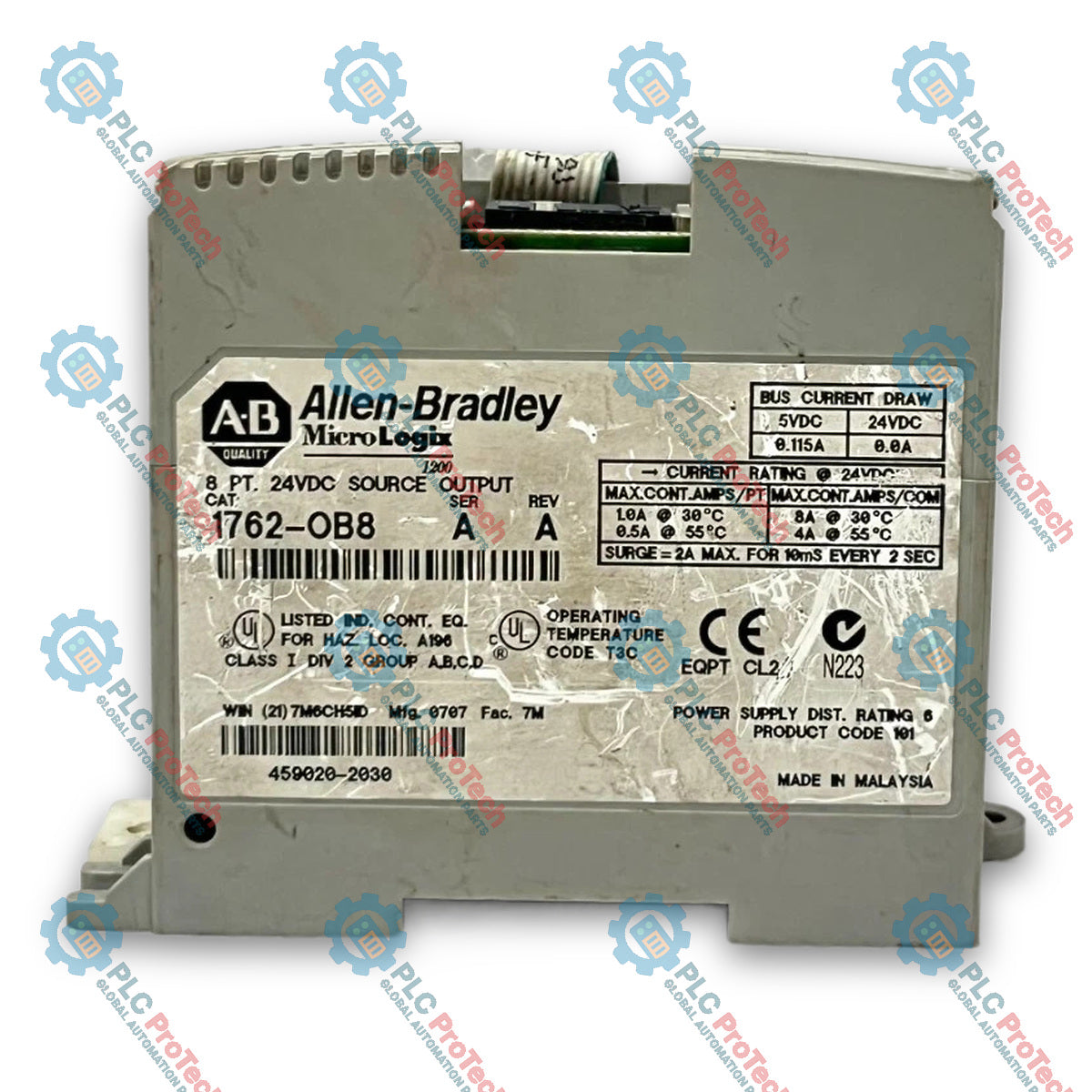

Allen-Bradley 1762-OB8 MicroLogix 1200 dasturlashtiriladigan mantiqiy kontroller tizimi uchun mo‘ljallangan, 8 nuqtali, 24V doimiy tok manbali qattiq jismli raqamli chiqish kengaytirish modulidir. U kontrollerning diskret chiqish imkoniyatlarini kengaytirib, sanoat avtomatizatsiyasi, jarayonlarni boshqarish va mashinalarni boshqarish ilovalarida qattiq jismli doimiy tok yuklamalarini bevosita ulash imkonini beradi.

Modul 24V doimiy tok nominal maydon ta’minotida ishlaydi (5 dan 265V gacha o‘zgaruvchan tok yoki 5 dan 125V gacha doimiy tok ish kuchlanishi diapazoni) va kengaytirish shinasi orqali kontrollerga bevosita ulanadi. Tranzistor asosidagi qattiq jismli chiqishlarga ega 1762-OB8 yuqori tezlikda ulash imkonini beradi: maksimal signal kechikishi yoqilishda 0.1 ms, o‘chishda esa 1.0 ms. Uning mustahkam ochiq turdagi korpusi 30G gacha bo‘lgan ishchi zarba va 500 Hz chastotada 5G tebranishga bardosh beradi, shu sababli talabchan sanoat boshqaruvi muhitlari uchun mos keladi.

Xususiyatlari

• 8 ta tok manbali qattiq jismli chiqish: Doimiy tok yuklamalarini boshqarish uchun 24V doimiy tok manbali chiqish nuqtalarining 8 ta kanalini taqdim etadi.
• Tezkor signal javobi: Rezistiv yuklamalarda maksimal yoqilish signal kechikishi 0.1 ms va o‘chish kechikishi 1.0 ms ni tashkil qiladi.
• Yuqori issiqlik toki sig‘imi: 86 degF (30 degC) haroratda har bir nuqta uchun 1.0A uzluksiz tokni va modul uchun 8.0A tokni, 131 degF (55 degC) haroratda esa har bir nuqta uchun 0.5A va modul uchun 4.0A tokni qo‘llab-quvvatlaydi.
• O‘rnatilgan holat indikatorlari: Holatni real vaqt rejimida ko‘rsatish va modul diagnostikasi uchun 1 ta yashil holat indikatori va 4 ta qizil xato indikatori bilan jihozlangan.
• Samarali quvvat sarfi: MicroLogix shinasi orqali 5V doimiy tokda (0.575W) maksimal 115 mA shina tokini iste’mol qiladi.
• Mustahkam mexanik konstruksiya: 500 Hz chastotada 30G ishchi zarba va 5G tebranishga mo‘ljallangan.

Qo‘llanilishi

• 24V doimiy tok solenoidlarini, signal chiroqlarini, kichik doimiy tok dvigateli starterlarini va yordamchi relelarni boshqarish.
• Yoqilish javob vaqti mikrosekundlar darajasini talab qiladigan yuqori tezlikdagi impulsli signal uzatish va diskret boshqaruv konturlari.
• Qadoqlash, materiallarni tashish va avtomatlashtirilgan yig‘ish tizimlarida MicroLogix 1200 kontroller platformalari uchun diskret yuklama kengaytmasi.

Texnik xususiyatlar

Umumiy

Elektr xususiyatlari

Ishlash ko‘rsatkichlari va atrof-muhit

O‘rnatish bo‘yicha ko‘rsatmalar

1. Modullarni o‘rnatish yoki olib tashlashdan oldin MicroLogix kontroller tizimi va tashqi I/O zanjirlarining asosiy quvvatini uzing.
2. Modulni standart 35 mm DIN reykasiga yoki panel yuzasiga gorizontal o‘rnating; konvektiv sovitish uchun barcha tomonlarda kamida 50 mm (2 dyuym) bo‘shliq qoldiring.
3. Kengaytirish lentali kabelini qo‘shni kontroller yoki 1762 I/O modulining shina ulagichiga mahkam ulang va shina qulfining to‘g‘ri o‘rnashganini tekshiring.
4. Elektr shovqinini kamaytirish uchun 24 V doimiy tok chiqish quvvati va yuklama simlarini o‘zgaruvchan tok tarmog‘i quvvati hamda yuqori kuchlanishli dvigatel o‘tkazgichlaridan alohida yo‘naltiring.
5. Qattiq holatli chiqish zanjirlarini kommutatsiya kuchlanishi o‘tkinchi jarayonlaridan himoyalash uchun tashqi kuchlanishdan himoyalovchi diodlarni (masalan, 1N4004) induktiv doimiy tok yuklamalariga parallel ravishda bevosita ulang.
6. Panelni burg‘ulash va simlarni ulash ishlari tugagach, issiqlik to‘planishining oldini olish uchun modul ustidagi himoya qoldiq qalqonini olib tashlang.
