Tavsif

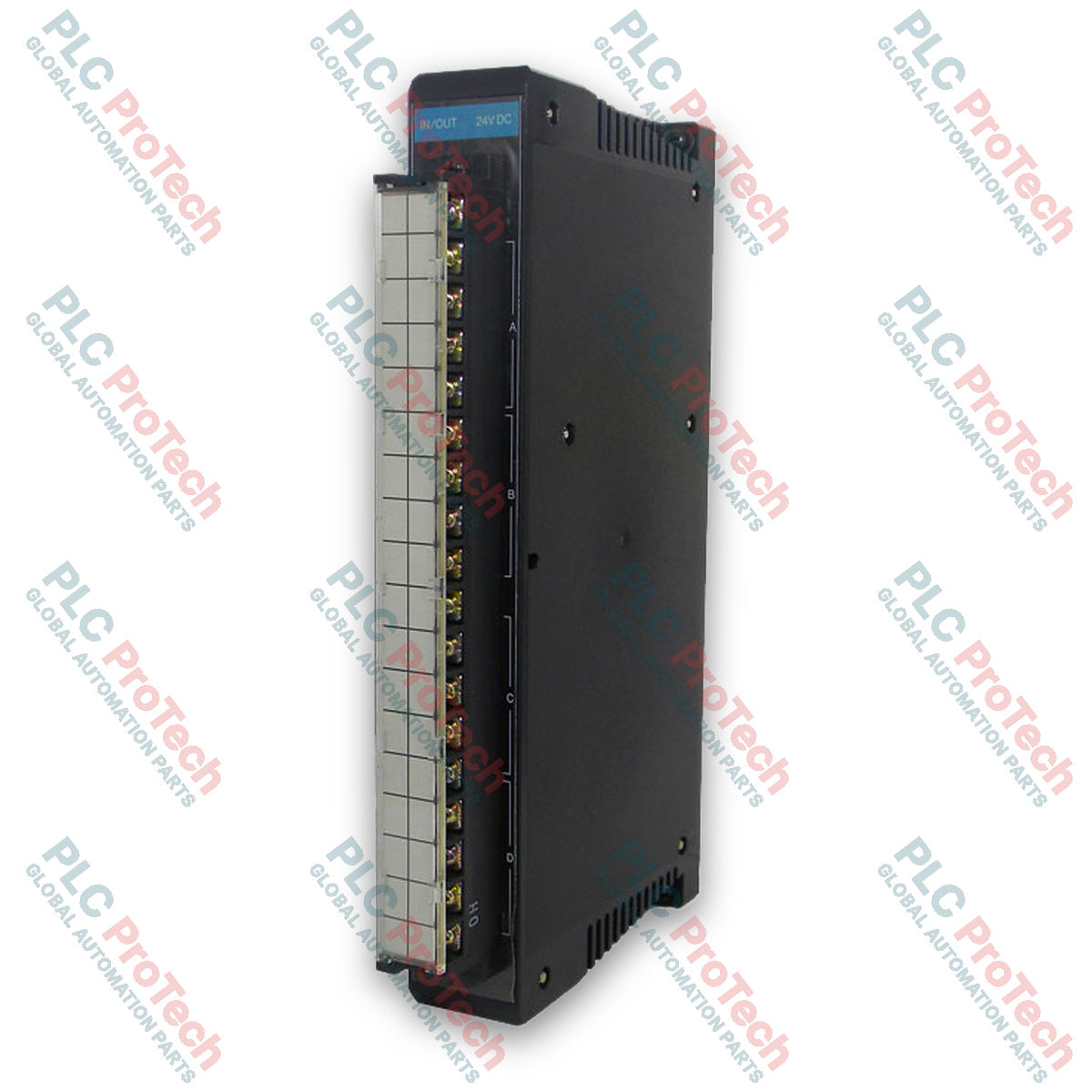

General Electric IC630MDL304 — Series Three PLC platformasi uchun mo‘ljallangan, kirish va chiqish funksiyalarini birlashtirgan ikki funksiyali modul. Ushbu mustahkam qurilma bitta modulda 16 ta diskret kirish zanjiri va 16 ta diskret chiqish zanjirini birlashtirib, paneldagi joy va tizim arxitekturasidan optimal foydalanishni ta’minlaydi. Kirish zanjirlari limit kalitlari, tugmalar va rele kontaktlari kabi foydalanuvchi tomonidan taqdim etiladigan dala qurilmalaridan standart YOQISH/O‘CHIRISH signallarini qabul qilish uchun ishlab chiqilgan. Shu bilan birga, chiqish zanjirlari motor ishga tushirgichlari, indikator chiroqlari va rele g‘altaklari kabi turli sanoat yuklamalarini ishonchli boshqarish imkonini beradi.

Tashqi 24 VDC quvvat manbaini talab qiladigan modul kirish holatlarini aniq aniqlaydi va chiqishni kommutatsiya qiluvchi zanjirlarni ishlatish uchun zarur doimiy tok quvvati bilan ta’minlaydi. Dala simlari panelning old qismiga o‘rnatilgan 36 ta vintli terminal ulagichi orqali qulay boshqariladi; o‘rnatish va texnik xizmat ko‘rsatishni soddalashtirish uchun terminallar teng ravishda yuqori kirish terminallari va pastki chiqish terminallariga bo‘lingan.

Xususiyatlari

16 ta kirish zanjiri: 24 VDC da ishlash uchun mo‘ljallangan, nominal kirish toki 7 mA. 16 ta chiqish zanjiri: Har bir nuqtada 0,5 Ampergacha kommutatsiya qila oladi; himoyani kuchaytirish uchun ichki saqlagichlar o‘rnatilgan. Ixcham ikki funksiyali dizayn: Jami 32 ta kirish/chiqish nuqtasini bitta slotga birlashtirib, orqa paneldagi qimmatli joyni tejaydi. Dala ulanishlarining moslashuvchanligi: 12-raqamli AWG gacha bo‘lgan simlarni qo‘llab-quvvatlaydigan ishonchli 36 ta vintli terminal ulagichiga ega. Ishonchli himoya: Chiqishning umumiy liniyalarida integratsiyalangan ichki saqlagichlar va sizib chiqish tokining past chegaralarini o‘z ichiga oladi.

Qo‘llanilishi

Diskret ishlab chiqarishni avtomatlashtirish va yig‘ish liniyalari Jarayonlarni boshqarish va monitoring tizimlari Stanoklarni boshqarish panellari Materiallarni tashish va konveyer tizimlari Qadoqlash va saralash uskunalari

Texnik xususiyatlar

Ulanishlar/interfeyslar

IC630MDL304 uchun dala ulanishlari modulning old paneliga bevosita o‘rnatilgan 36 ta vintli terminal ulagichi orqali amalga oshiriladi. Terminal joylashuvi 16 tadan iborat ikki alohida guruhga bo‘lingan: yuqoridagi 16 ta terminal 16 ta kirish zanjiriga, pastki 16 ta terminal esa 16 ta chiqish zanjiriga mo‘ljallangan. Har bir terminal bitta 12-raqamli AWG simni yoki ikkita 14-raqamli AWG simni qabul qiladi, bu esa og‘ir sharoitdagi sanoat muhitlarida ishonchli ulanishni ta’minlaydi.

O‘rnatish bo‘yicha ko‘rsatmalar

Modulni Series Three bazasiga o‘rnatish yoki undan chiqarishdan oldin barcha tashqi quvvat manbalari uzilganiga ishonch hosil qiling. Modulni belgilangan kirish/chiqish slotiga bir tekis joylashtiring va qurilmani mahkamlashdan oldin orqa panel bilan to‘g‘ri tekislanganini tekshiring. 32 nuqtali kirish/chiqish moduli sifatida u biriktirilgan slot konfiguratsiyasiga mos keladigan ketma-ket 32 ta kirish/chiqish manzilidan foydalanishini yodda tuting. Shassi atrofida yetarli bo‘sh joy qoldiring, ayniqsa bir nechta chiqish kanali maksimal tok sig‘imiga yaqin ishlaganda, issiqlik tarqalishini ta’minlash muhim.
