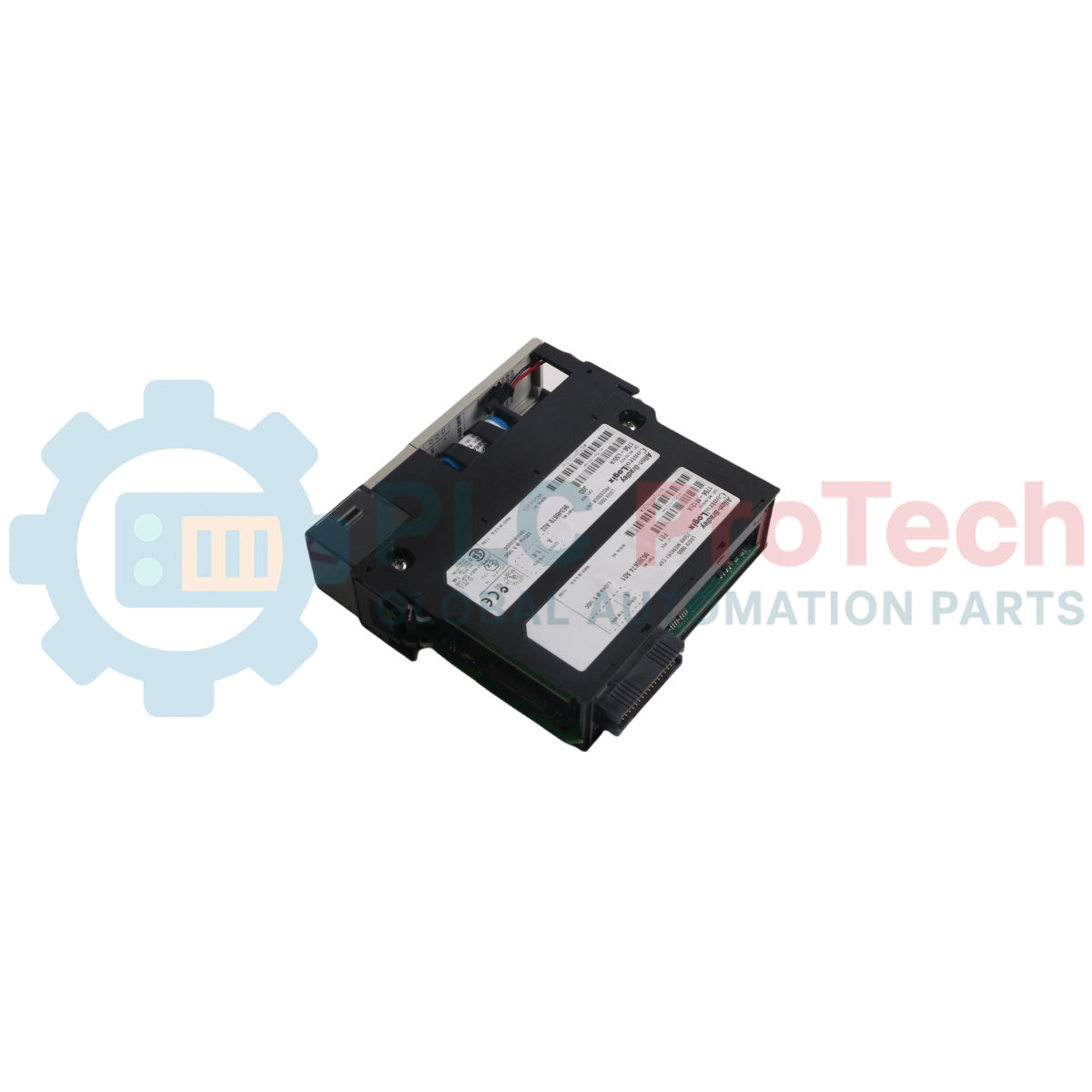

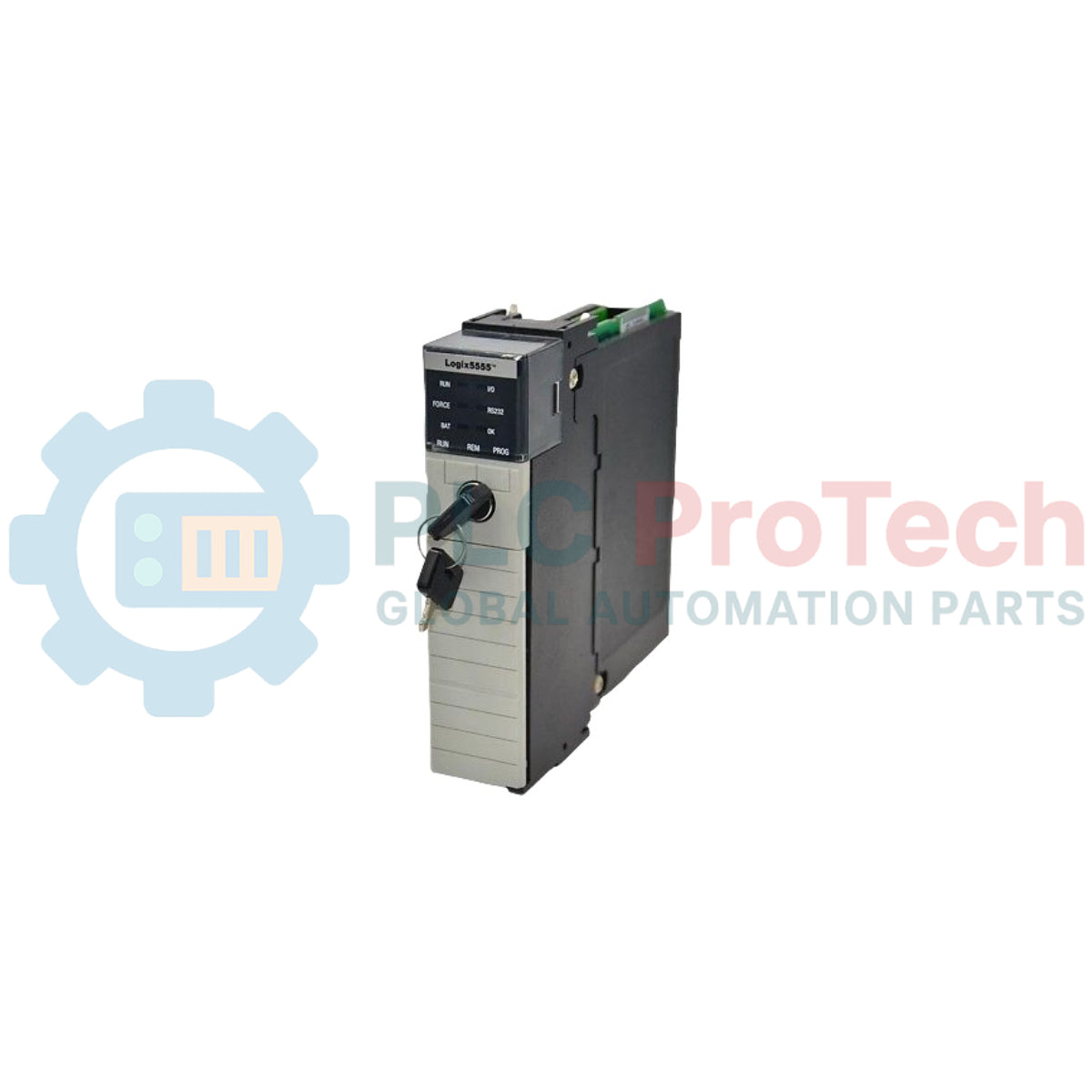

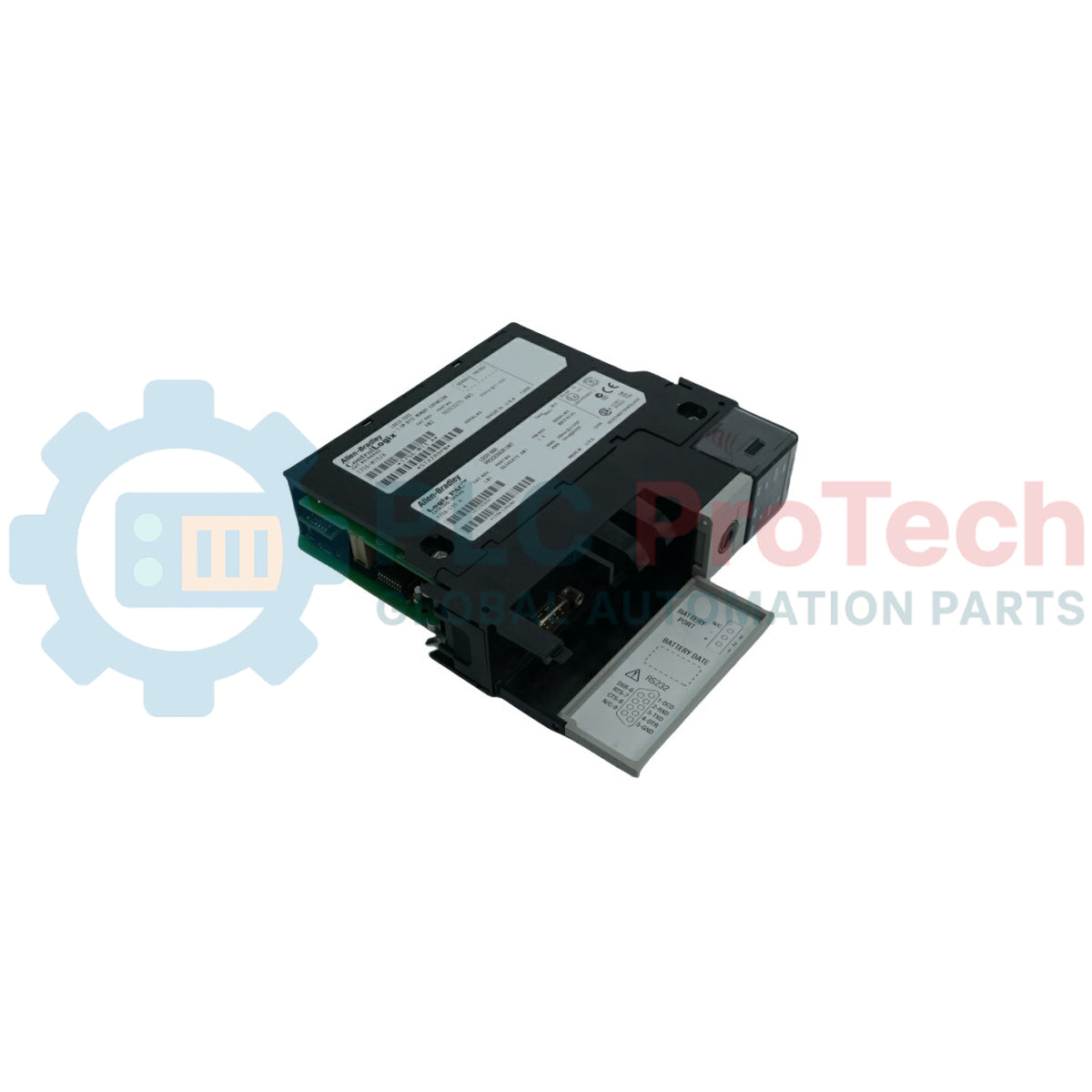

Bộ xử lý Allen-Bradley ControlLogix 5555 1756-L55M14 (1,5 MB)

Tổng quan sản phẩm và nền tảng điện toán công nghiệp

 1756-L55M14 (1756L55M14) là bộ xử lý trung tâm mạnh mẽ, hiệu suất cao thuộc dòng ControlLogix 5555 . Thiết bị được thiết kế để quản lý các tác vụ điều khiển phức tạp trong thời kỳ đầu của Integrated Architecture, tạo cầu nối giữa tự động hóa thế hệ cũ và các hệ thống hiện đại dựa trên Ethernet. Với bộ nhớ người dùng 1,5 MB, bộ điều khiển này lý tưởng cho các ứng dụng quy mô vừa đến lớn, đòi hỏi theo dõi dữ liệu chuyên sâu, tính toán số thực phức tạp và điều khiển chuyển động đồng bộ.  1756-L55M14 sử dụng thiết kế bộ nhớ mô-đun (M14), cho phép thực thi chương trình đáng tin cậy trong các ngành từ lắp ráp ô tô đến đóng gói dược phẩm khối lượng lớn.

Kiến trúc phần cứng và đặc tính bộ nhớ

 1756-L55M14 là bộ xử lý dạng khung, chiếm một khe trong giá ControlLogix 1756. Kiến trúc của thiết bị được thiết kế để thực thi logic có tính xác định và giao tiếp tốc độ cao qua backplane.

• Bộ nhớ người dùng (1,5 MB): Hậu tố "M14" chỉ mô-đun bộ nhớ không mất dữ liệu cụ thể được lắp đặt. Dung lượng này cho phép lưu trữ lượng lớn logic chương trình và thẻ.

• Bộ nhớ không mất dữ liệu: Tương thích với các mô-đun bộ nhớ mở rộng 1756-M1, -M2 và -M3. Để sao lưu lâu dài, thiết bị hỗ trợ pin lithium 1756-BA1 hoặc 1756-BA2 nhằm duy trì nội dung RAM khả biến khi mất điện.

• Hệ điều hành đa nhiệm: Hỗ trợ nhiều tác vụ với các mức ưu tiên khác nhau, bao gồm tác vụ liên tục, định kỳ và theo sự kiện, bảo đảm các vòng điều khiển quan trọng không bị trì hoãn bởi hoạt động giao tiếp nền.

• Giao diện nối tiếp: Tích hợp cổng RS-232 (DF1/DH-485) , cho phép kết nối trực tiếp để lập trình tại chỗ, giao tiếp với HMI hoặc liên lạc qua modem.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

1756-L55 khác gì so với các bộ xử lý 1756-L6x mới hơn?

Dòng 1756-L55 sử dụng mô-đun bộ nhớ tách rời về mặt vật lý (như M14) được cắm vào bo mạch bộ xử lý, trong khi dòng 1756-L6x (5560) có bộ nhớ tích hợp trên bo mạch. L55 cũng dựa vào pin để duy trì RAM, còn các mẫu mới hơn sử dụng mô-đun lưu trữ năng lượng (ESM) và bộ nhớ flash bên trong.

Làm cách nào để tắt đèn LED "Solid Red OK" trên bộ xử lý này?

Đèn OK đỏ sáng liên tục thường cho biết lỗi phần cứng không thể khôi phục. Tuy nhiên, bạn có thể thử tắt rồi bật nguồn và khôi phục cài đặt gốc bằng cách tháo pin, sau đó nối tắt các cực pin trên bộ xử lý (khi đã tắt nguồn) để xóa bộ nhớ. Nếu đèn đỏ vẫn sáng sau khi nạp lại firmware, thiết bị có thể cần được sửa chữa phần cứng.

1756-L55M14 có tương thích với phiên bản Studio 5000 mới nhất không?

Dòng 1756-L55 được hỗ trợ đến RSLogix 5000 phiên bản 16. Thiết bị không tương thích với phiên bản 17 trở lên (bao gồm Studio 5000). Để tương thích với phần mềm hiện đại, cần chuyển sang dòng 1756-L7x hoặc L8x.

Quy trình kỹ thuật và lắp đặt

• Bảo trì pin: Nên thay pin 1756-BA1 hằng năm. Khi đèn LED "BATT" sáng, bạn còn khoảng hai tuần để thay pin trước khi chương trình trong RAM khả biến bị mất trong một chu kỳ mất điện.

• Quản lý firmware: Đảm bảo phiên bản firmware (ví dụ: v15 hoặc v16) khớp với phiên bản RSLogix 5000 được sử dụng cho dự án. Firmware không tương thích sẽ khiến bộ xử lý không thể chuyển sang chế độ "Run".

• Phóng tĩnh điện (ESD): Khi thao tác với 1756-L55M14, đặc biệt là khi lắp hoặc tháo mô-đun bộ nhớ M14, luôn sử dụng vòng đeo tay chống tĩnh điện ESD. Các mạch CMOS bên trong rất nhạy với tĩnh điện và có thể bị hư hỏng vĩnh viễn bởi những phóng điện không nhìn thấy.

Ưu điểm kỹ thuật

 1756-L55M14 vẫn là một linh kiện quan trọng để bảo trì các hệ thống thế hệ cũ. Thiết kế bộ nhớ mô-đun cho phép nâng cấp dễ dàng; bộ xử lý "M12" có thể nâng cấp lên "M14" chỉ bằng cách thay thẻ nhớ. Nhờ hỗ trợ đầy đủ các lệnh Logix5000—bao gồm Sequential Function Charts (SFC) và Structured Text—thiết bị cung cấp khả năng điều khiển tinh vi, vượt xa thời đại của nó. Đối với các cơ sở muốn duy trì hệ thống ControlLogix hiện có mà không phải đối mặt với rủi ro cải tổ toàn bộ hệ thống điều khiển,  1756-L55M14 mang đến sự cân bằng lý tưởng giữa dung lượng bộ nhớ và độ tin cậy công nghiệp đã được kiểm chứng.
