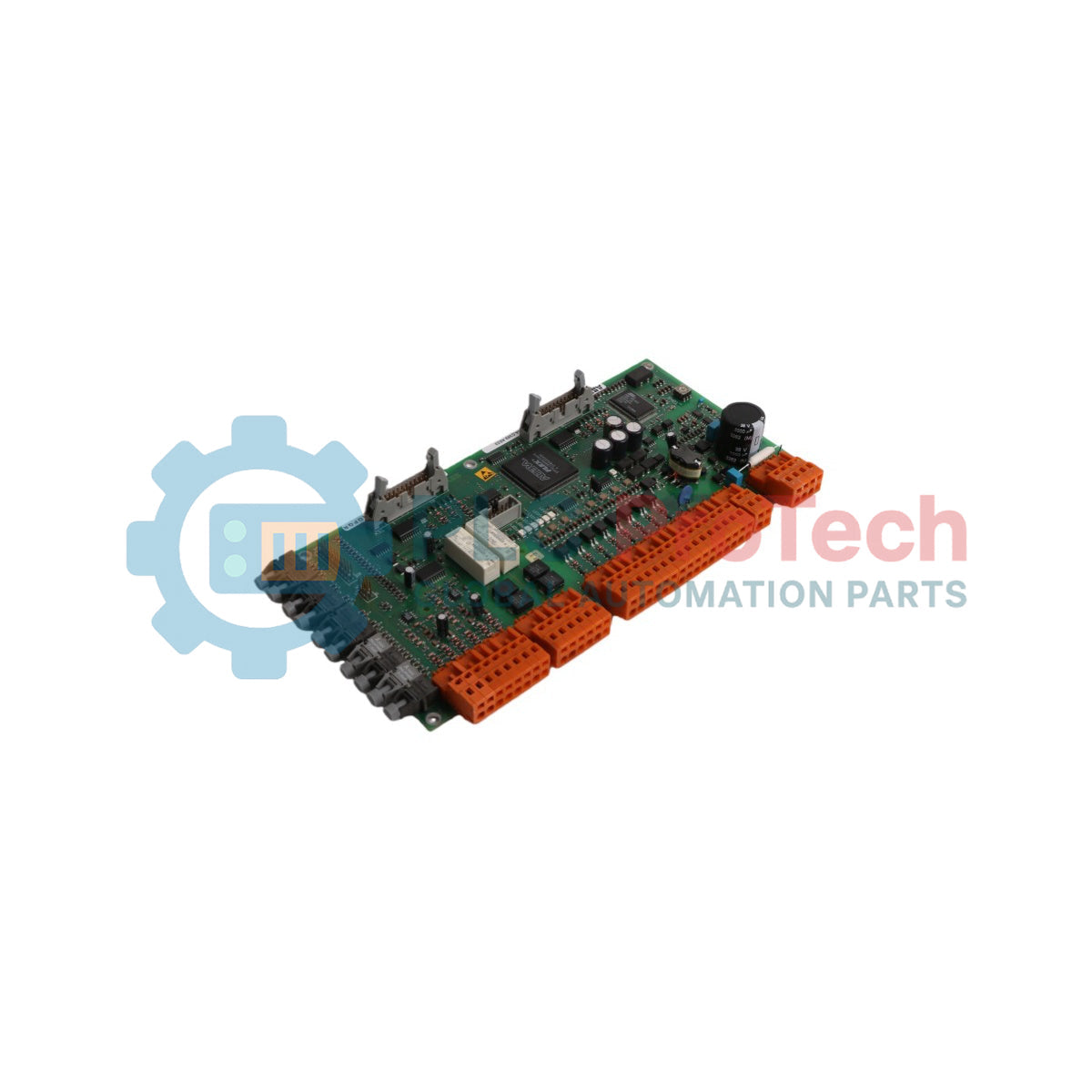

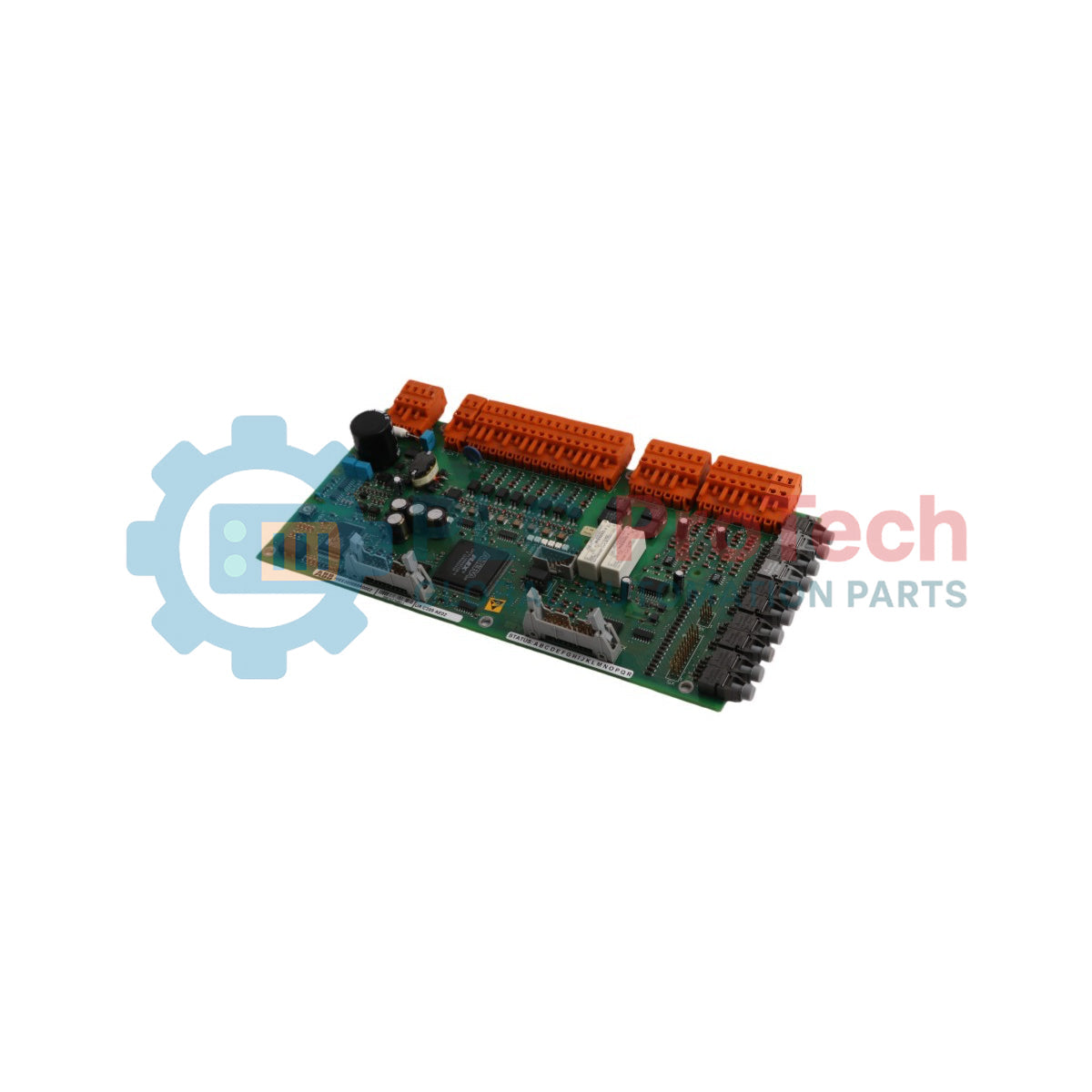

Bộ khuếch đại xung ABB HIEE300888R0002 UA C389 AE02 ACS 6000

Mô tả

ABB HIEE300888R0002 là một bộ phận phần cứng công nghiệp có độ tin cậy cao, được gọi là bảng khuếch đại xung UA C389 AE02. Hoạt động như một lớp khuếch đại và điều chỉnh tín hiệu quan trọng trong các bộ biến tần AC điện áp trung bình, mô-đun này kết nối giữa bộ điều khiển trung tâm và các thành phần bán dẫn chuyển mạch công suất cao. Nó có chức năng tăng cường các lệnh kích hoạt kỹ thuật số công suất thấp thành các xung điều khiển dòng điện cao mạnh mẽ, có khả năng điều chỉnh chính xác các cấu hình thyristor hoặc IGBT lớn. Được thiết kế để đáp ứng các yêu cầu nghiêm ngặt về thời gian và đồng bộ hóa trong các hệ thống truyền động điện phức tạp, UA C389 AE02 đảm bảo thời gian phản hồi vòng điều khiển nhanh, thực thi kích hoạt cổng đáng tin cậy và cách ly điện để ngăn chặn các nhiễu phản hồi ảnh hưởng đến các mạch xử lý trung tâm.

Tính năng

• Tích hợp các đường khuếch đại xung tốc độ cao được thiết kế riêng cho việc điều khiển kích hoạt bán dẫn công suất điện áp trung bình.
• Được chế tạo để lắp trực tiếp vào bảng mạch sau hoặc khung phụ trong các tủ biến tần chuyên dụng điện áp trung bình.
• Cung cấp dưới dạng linh kiện mới nguyên bản từ nhà máy, đáp ứng các yêu cầu bảo trì và đại tu phần cứng quan trọng.

Ứng dụng

• ACS 6000 bộ biến tần AC điện áp trung bình chuyên dụng và các vòng điều khiển điện tử công suất liên quan.
• Mạng điều chỉnh truyền động động cơ công nghiệp quy mô lớn đồng bộ và không đồng bộ.

Thông số kỹ thuật

Hướng dẫn lắp đặt

• Tắt nguồn hệ thống: Trước khi tháo hoặc lắp bảng mạch, hãy đảm bảo giá đỡ biến tần chủ hoàn toàn mất điện, cách ly khỏi tất cả các đường cấp điện áp cao và tuân thủ các quy trình khóa/mã an toàn tiêu chuẩn.
• Quy trình phòng chống tĩnh điện (ESD): Các mạch bán dẫn trên mô-đun khuếch đại xung này rất nhạy cảm với hiện tượng tĩnh điện. Kỹ thuật viên phải sử dụng dây đeo cổ tay chống tĩnh điện đã được nối đất và chỉ cầm bảng mạch bằng các cạnh ngoài.
• Căn chỉnh giao diện: Trượt bảng mạch chắc chắn vào các đường dẫn khung được chỉ định, đảm bảo giao diện đa chân trên bảng mạch sau được lắp hoàn toàn trước khi cố định các chốt giữ vật lý.
• Kiểm tra sơ đồ đấu dây: Xác nhận tất cả các dây điều khiển và liên kết kích hoạt cổng đầu ra được gắn chắc chắn để tránh biến dạng tín hiệu hoặc ma sát tiếp xúc khi máy móc hoạt động rung lắc.
