Mô-đun đầu vào kỹ thuật số mật độ cao B&R X67DI1371.L12 dòng X67

Tổng quan sản phẩm

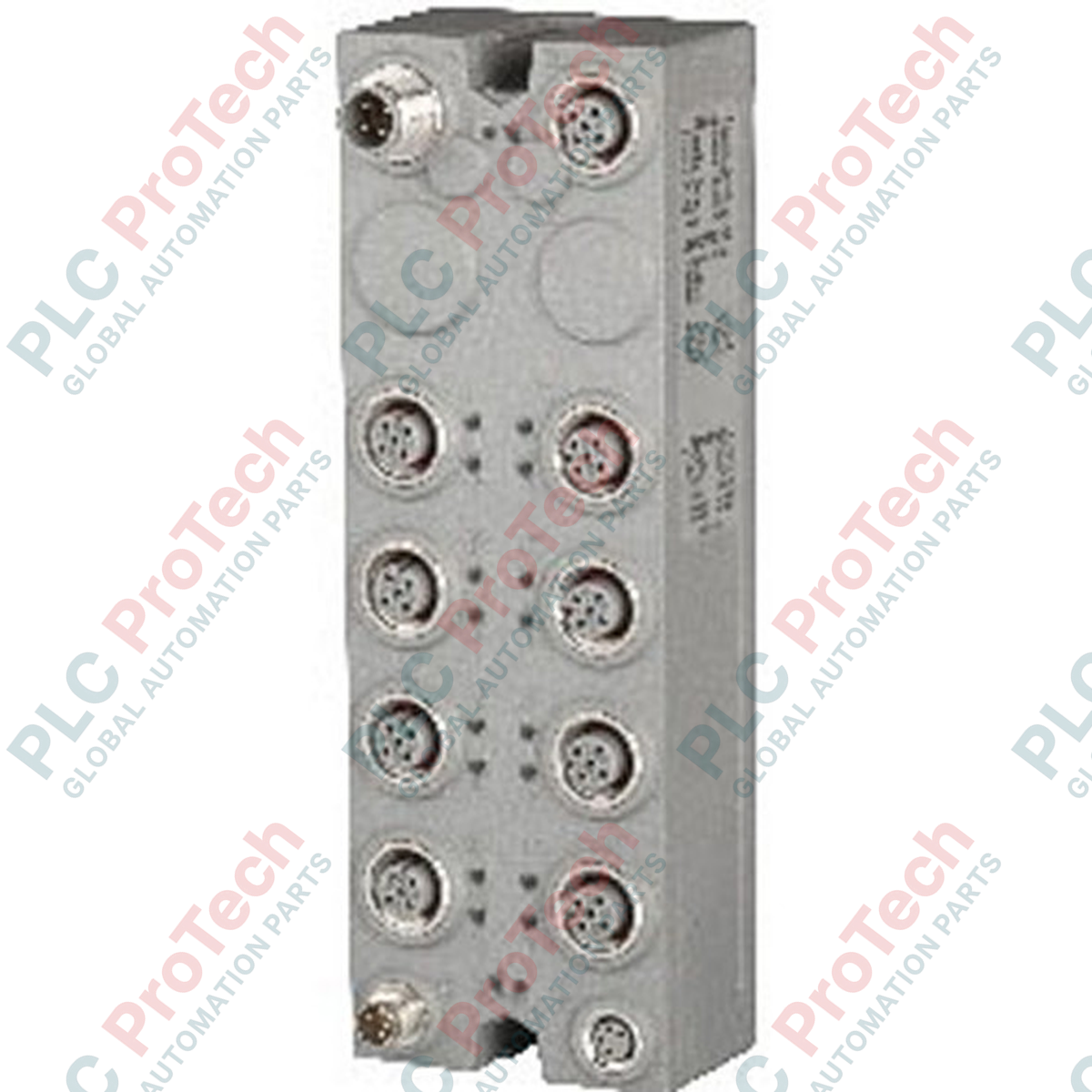

X67DI1371.L12 (X67DI1371L12) là giải pháp hiệu suất cao trong hệ thống B&R X67, được thiết kế riêng cho các kiến trúc tự động hóa phân tán, nơi không gian và độ bền là yếu tố then chốt. Mô-đun mật độ cao này có 16 đầu vào kỹ thuật số trong thiết kế nhỏ gọn, sử dụng các đầu nối M12 để bảo đảm tín hiệu chắc chắn, chống rung. Được thiết kế cho các môi trường công nghiệp khắc nghiệt như dây chuyền lắp ráp ô tô, chế biến thực phẩm và máy móc hạng nặng, mô-đun hỗ trợ thu thập dữ liệu theo thời gian thực với bộ lọc đầu vào chính xác 1 ms. Bằng cách chuyển việc xử lý I/O xuống cấp hiện trường, mô-đun này giúp giảm đáng kể độ phức tạp của hệ thống dây dẫn và giảm thiểu thời gian ngừng hoạt động nhờ khả năng bảo vệ chắc chắn chống ngắn mạch và đảo cực.

Cấu hình kỹ thuật

Kiến trúc X67DI1371.L12 được xây dựng trên logic đầu vào kiểu "sink", nghĩa là chuyển mạch mức điện thế nối đất. Mô-đun hoạt động trong dải điện áp linh hoạt từ 18 đến 30 VDC, tương thích với các dao động nguồn điện công nghiệp tiêu chuẩn. Phần cứng có thiết kế tích hợp mật độ cao, tích hợp 16 kênh độc lập trong vỏ chắc chắn, loại bỏ nhu cầu sử dụng tủ điều khiển (cấp bảo vệ IP67). Hệ thống giám sát nguồn I/O thông minh tích hợp bảo đảm rằng ngay cả khi xảy ra ngắn mạch ở mức 500 mA, mô-đun vẫn được bảo vệ nhờ mức sụt áp được kiểm soát, ngăn ngừa sự cố nghiêm trọng trên phân đoạn bus cục bộ.

Thông số kỹ thuật

Câu hỏi thường gặp về kỹ thuật

Mô-đun xử lý hiện tượng ngắn mạch trên nguồn cấp cảm biến như thế nào?

Mô-đun tích hợp chức năng bảo vệ, giới hạn tổng dòng điện ở mức tối đa 0.5 A. Khi xảy ra ngắn mạch, điện áp sẽ giảm (tối đa 2 VDC ở 500 mA) để bảo vệ mạch điện bên trong và nguồn điện phía trước.

X67DI1371.L12 có tương thích với các bộ điều khiển bus X67 tiêu chuẩn không?

Có, mô-đun hoàn toàn tương thích với bus hệ thống B&R X67. Mô-đun tích hợp liền mạch vào môi trường Automation Studio, cho phép cấu hình và ánh xạ phần cứng nhanh chóng.

Bộ lọc đầu vào 1 ms trên mô-đun này mang lại lợi ích gì?

Bộ lọc 1 ms tạo sự cân bằng giữa khả năng thu nhận tín hiệu tốc độ cao và khả năng chống nhiễu. Bộ lọc này giúp triệt tiêu hiệu quả hiện tượng dội tiếp điểm và nhiễu điện từ (EMI) thường xuất hiện trong môi trường công nghiệp có động cơ truyền động.

Hướng dẫn kỹ thuật và lắp đặt

• Quản lý mô-men siết đầu nối: Để duy trì cấp bảo vệ IP67 và bảo đảm kết nối lâu dài trong các khu vực rung động cao, đầu nối M12 nên được siết với mô-men quy định là 0.6 Nm. Siết quá chặt có thể làm hỏng các vòng đệm O bên trong, trong khi siết chưa đủ sẽ dẫn đến mất tín hiệu không liên tục.

• Tản nhiệt trong các cụm mật độ cao: Mặc dù mô-đun được định mức hoạt động ở nhiệt độ lên đến 60 độ C, khi lắp đặt nhiều mô-đun mật độ cao gần nhau, cần bảo đảm khoảng hở ít nhất 10 mm để tạo điều kiện đối lưu tự nhiên. Điều này giúp ngăn tích tụ nhiệt cục bộ, vốn có thể làm giảm tuổi thọ của các bộ ghép quang bên trong.

• Nối đất và che chắn: Đối với các ứng dụng có nhiễu tần số cao (ví dụ: gần các bộ biến tần VFD), hãy sử dụng cáp M12 có che chắn. Bảo đảm lớp che chắn của cáp được nối với đất chức năng (FE) thông qua tấm lắp đặt hoặc kết nối bus X67 để ngăn ngừa sai lệch dữ liệu.
