Mô tả

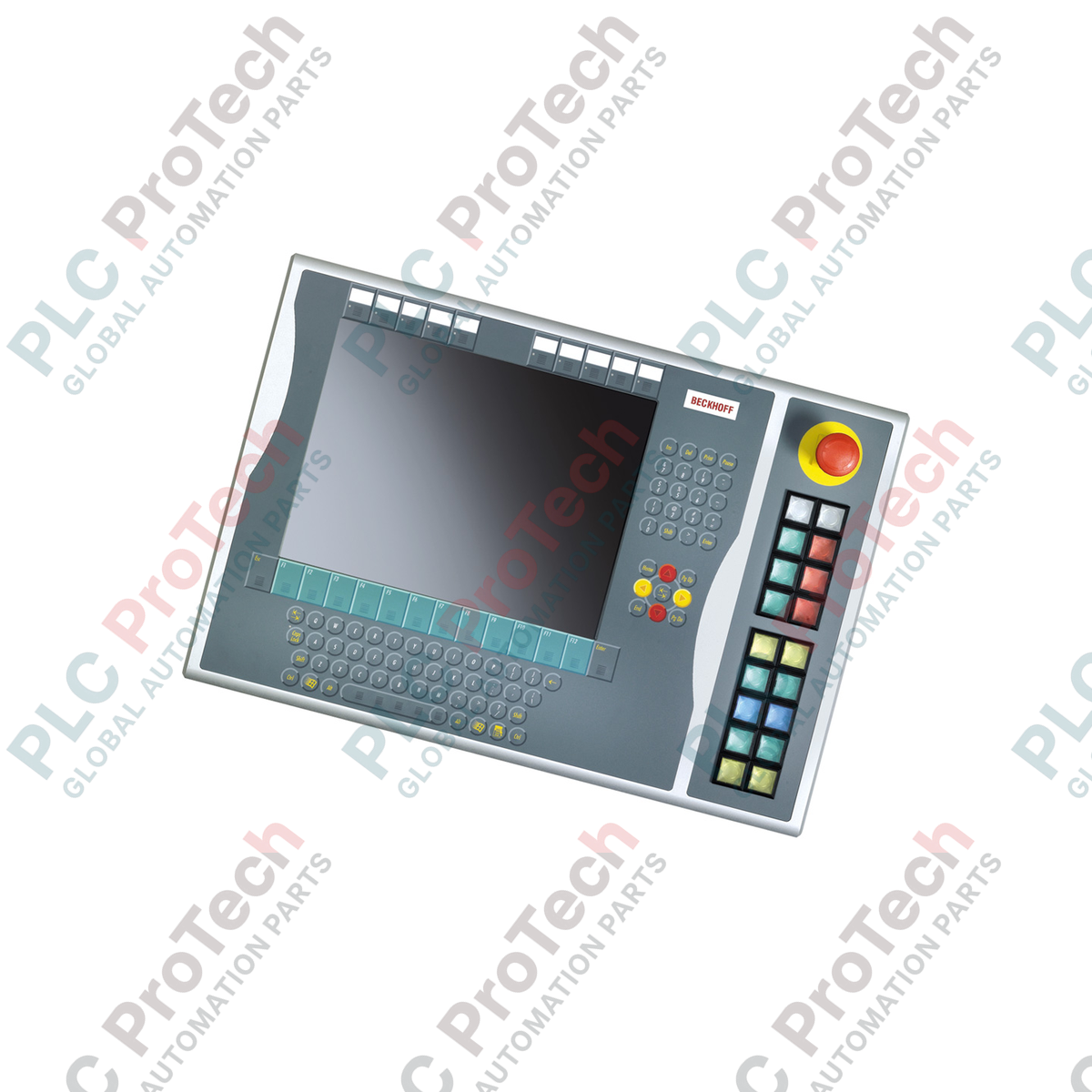

Được thiết kế để mở rộng khả năng điều khiển vật lý của người vận hành trên các giao diện người–máy Beckhoff, bộ mở rộng nút nhấn C9900-E878 cung cấp các phím nhập liệu xúc giác tích hợp ngay bên cạnh màn hình công nghiệp. Mô-đun mở rộng này được thiết kế để lắp ở phía bên phải của các Control Panel và Panel PC CP6x32-00xx và CP7x32-00xx sử dụng màn hình 15 inch không tích hợp bàn phím.

Thiết bị kết hợp khả năng tích hợp kỹ thuật số với các mạch an toàn đấu dây cứng truyền thống. Thiết bị chứa 18 phím nút nhấn riêng lẻ được trang bị đèn báo tích hợp (Siemens Signum dạng vuông, bố trí 30 x 30 mm) và một nút dừng khẩn cấp Siemens Signum riêng biệt. Việc truyền tín hiệu được thực hiện linh hoạt: thao tác nút nhấn chính và toàn bộ điều khiển đèn báo được truyền qua CP-Link hoặc USB. Đối với các tích hợp quan trọng về an toàn và các mạch điều khiển độc lập, mỗi nút nhấn có thêm một tiếp điểm thường hở thứ hai được đưa trực tiếp đến hàng đầu nối tích hợp để đấu dây cục bộ.

Tính năng

• Được thiết kế chuyên dụng để lắp ở bên phải các màn hình 15 inch Beckhoff CP6x32-00xx và CP7x32-00xx.
• Trang bị 18 nút nhấn vuông Siemens Signum (30 x 30 mm) có đèn báo tích hợp.
• Tích hợp công tắc dừng khẩn cấp Siemens Signum, cho phép đấu dây trực tiếp với bên ngoài.
• Các nhãn chèn dưới nắp nút nhấn có thể tùy chỉnh, cho phép đánh dấu chức năng điều khiển theo từng ứng dụng.
• Khả năng kết nối hai kênh: truyền kỹ thuật số qua CP-Link/USB cùng với hàng đầu nối cục bộ để đấu dây trực tiếp các tiếp điểm thường hở thứ hai.
• Đèn báo chỉ hoạt động thông qua các kênh giao tiếp kỹ thuật số qua giao diện CP-Link hoặc USB.

Ứng dụng

• Bảng điều khiển người vận hành trên các dây chuyền lắp ráp ô tô.
• Trạm điều khiển HMI cấp máy trong lĩnh vực đóng gói và xử lý vật liệu.
• Bàn điều khiển quy trình yêu cầu nút dừng khẩn cấp vật lý và chức năng ghi đè khởi động/dừng chu kỳ thủ công.
• Máy móc chuyên dụng sử dụng màn hình cảm ứng phần mềm kết hợp với các bộ điều khiển xúc giác dành cho người vận hành.

Thông số kỹ thuật

Kết nối và giao diện

Hướng dẫn lắp đặt

• Lắp đặt: Căn chỉnh cơ khí và cố định bộ mở rộng vào các điểm lắp trên khung bên phải của bảng điều khiển 15 inch tương thích. Đảm bảo các gioăng được đặt đúng vị trí để duy trì cấp bảo vệ chống xâm nhập.
• An toàn khi đấu dây: Đi dây mạch dừng khẩn cấp riêng biệt với cáp giao tiếp để tránh nhiễu điện từ và tuân thủ các tiêu chuẩn quy định về mạch an toàn.
• Nối đất: Đảm bảo khung bảng điều khiển được nối đất đúng cách với khung máy để che chắn hiệu quả cho các đường truyền giao tiếp CP-Link/USB.
