BECKHOFF Bộ nối quang dòng EK EK1521

Tổng quan sản phẩm

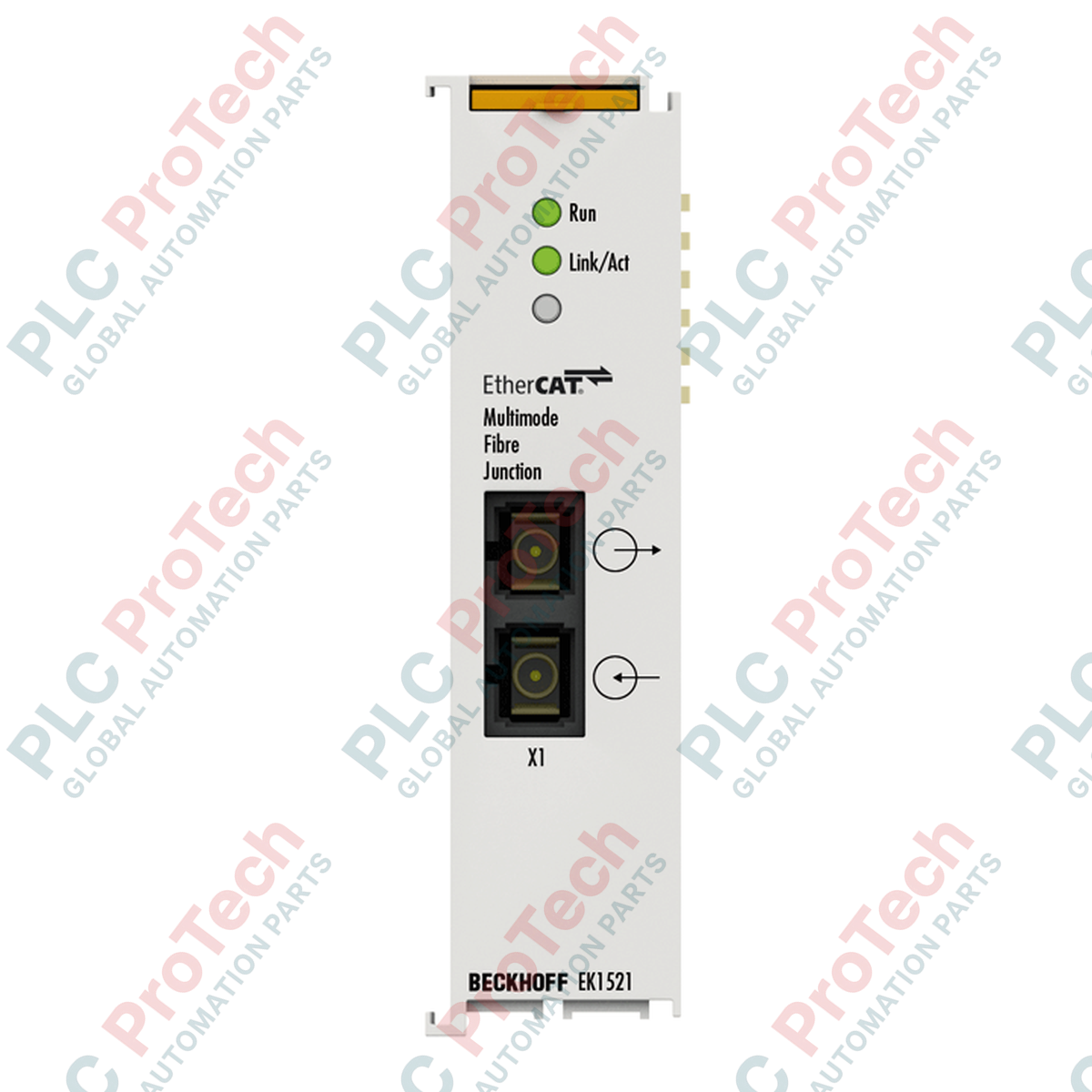

EK1521 (EK1521) là bộ nối EtherCAT 1 cổng hiệu suất cao, được thiết kế chuyên dụng để mở rộng mạng EtherCAT thông qua sợi quang đa mode. Bằng cách chuyển đổi E-bus dựa trên cáp đồng tiêu chuẩn sang môi trường truyền dẫn sợi quang, thiết bị này cho phép truyền dữ liệu đáng tin cậy trên khoảng cách lên đến 2.000 mét. Điều này khiến EK1521 trở thành một thành phần thiết yếu trong các nhà máy công nghiệp quy mô lớn, hệ thống năng lượng phân tán và cơ sở hạ tầng rộng lớn, nơi cần giao tiếp tầm xa hoặc khả năng miễn nhiễm với nhiễu điện từ (EMI). Bộ nối duy trì hiệu suất thời gian thực liền mạch với độ trễ tối thiểu khoảng 1 µs, đảm bảo khả năng điều khiển xác định được duy trì trên phân đoạn sợi quang.

Cấu hình kỹ thuật

EK1521 được tối ưu hóa cho tiêu chuẩn 100BASE-FX, sử dụng các đầu nối SC Duplex để kết nối sợi quang chắc chắn. Thiết bị được cấp nguồn trực tiếp qua E-bus, loại bỏ nhu cầu đi dây nguồn 24 V DC riêng và đơn giản hóa việc tích hợp vào các node đầu cuối Beckhoff hiện có. Vì hoạt động như một bộ nối ghép trong suốt, thiết bị không yêu cầu địa chỉ vật lý hoặc cấu hình phần mềm—thiết bị hoạt động ngay khi được kết nối trong cấu trúc liên kết EtherCAT. Vỏ nhỏ gọn được thiết kế để lắp cạnh nhau trên thanh DIN, duy trì tính mô-đun nhất quán với hệ thống I/O Beckhoff.

Thông số kỹ thuật

Câu hỏi thường gặp

Tại sao nên sử dụng sợi quang thủy tinh thay vì Ethernet cáp đồng tiêu chuẩn?

Cáp sợi quang có khả năng miễn nhiễm hoàn toàn với nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI). Ngoài ra, cáp cho phép truyền trên khoảng cách dài hơn đáng kể (lên đến 2 km) so với giới hạn 100 m của Ethernet 100BASE-TX dựa trên cáp đồng tiêu chuẩn.

EK1521 có cần nguồn cấp 24 V DC riêng không?

Không, EK1521 lấy nguồn trực tiếp từ E-bus, giúp đơn giản hóa việc đi dây trong tủ điện và giảm không gian cần thiết cho các mô-đun nguồn bổ sung.

Thiết bị này có tương thích với môi trường nguy hiểm không?

Có, EK1521 được phê duyệt ATEX (II 3 G Ex nA IIC T4 Gc), nghĩa là thiết bị phù hợp để sử dụng trong các khu vực nguy hiểm Vùng 2, với điều kiện được lắp đặt trong vỏ bảo vệ thích hợp.

Hướng dẫn kỹ thuật và thực hành tốt nhất

• Xử lý sợi quang: Khi làm việc với sợi quang thủy tinh đa mode, tránh uốn cong quá mức bán kính uốn được nhà sản xuất khuyến nghị. Sử dụng cáp nối SC Duplex chất lượng cao và vệ sinh các đầu nối bằng dung dịch vệ sinh sợi quang tiêu chuẩn công nghiệp trước khi cắm để tránh suy hao tín hiệu do bụi hoặc dầu.
• Cấu trúc liên kết mạng: EK1521 là một bộ nối trong suốt. Khi thiết kế cấu trúc liên kết EtherCAT, hãy coi phân đoạn sợi quang là phần mở rộng của bus chính. Đảm bảo tổng số thiết bị và độ trễ lan truyền tích lũy trong mạng vẫn nằm trong giới hạn vận hành của bộ điều khiển EtherCAT.
• Rung động và lắp đặt: Mặc dù thiết bị được thiết kế để đáp ứng các tiêu chuẩn nghiêm ngặt về rung động và va đập, hãy đảm bảo thanh DIN được lắp chắc chắn và các cáp sợi quang được giảm lực căng đúng cách. Lực căng quá mức lên các đầu nối sợi quang có thể gây lệch vị trí và làm mất liên kết chập chờn.
