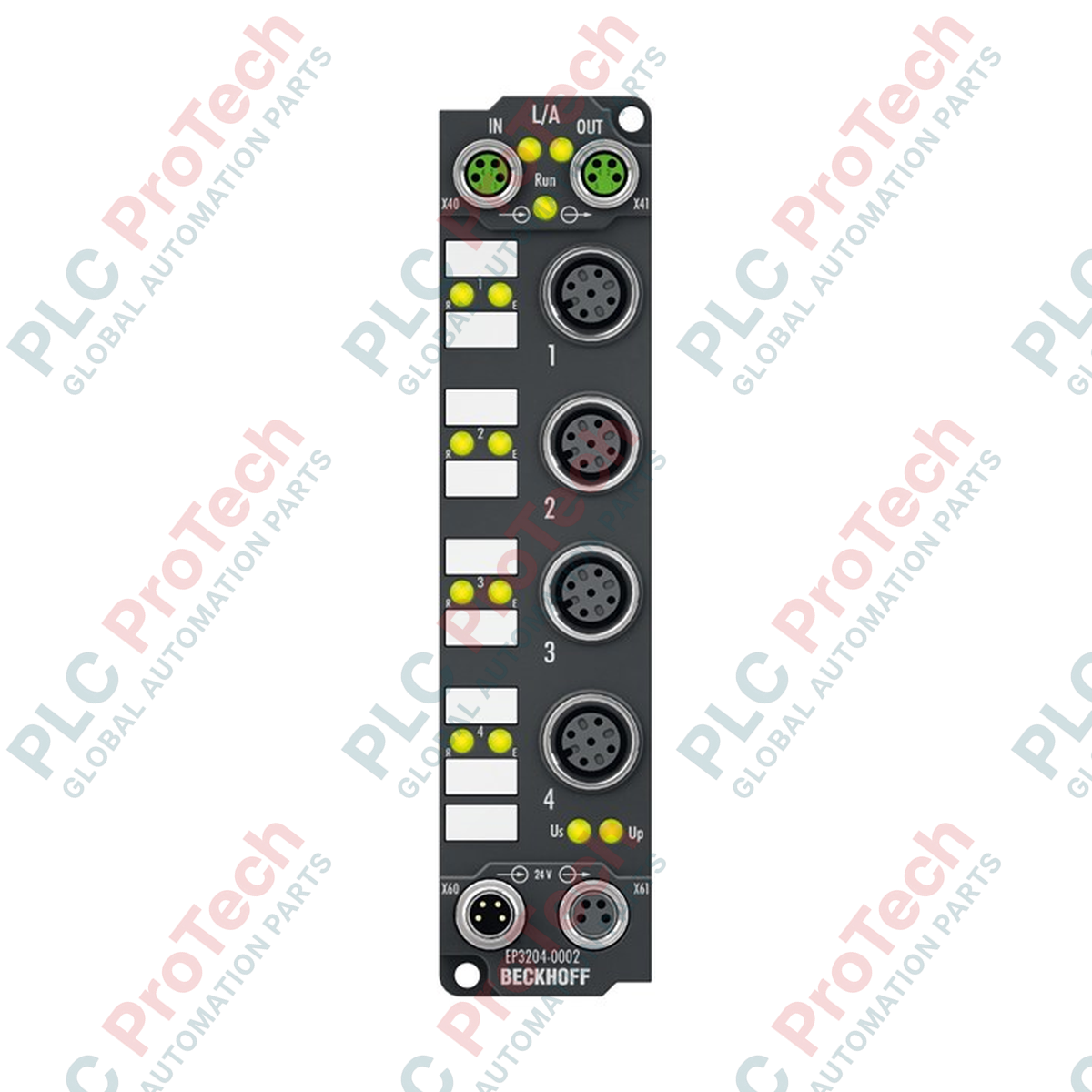

BECKHOFF EP3204-0002 Hộp EtherCAT

SKU EP3204-0002

Còn hàng

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP3204-0002
Origin Đức
Product Type: Mô-đun EtherCAT
Payment: T/T, Western Union
Weight: 0.165 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Mô tả

Hộp EtherCAT BECKHOFF EP3204-0002 là mô-đun đầu vào bốn kênh, được thiết kế để kết nối trực tiếp với nhiệt kế điện trở trong môi trường máy công nghiệp mà không cần tủ điều khiển. Là một phần của dòng sản phẩm Hộp EtherCAT, thiết bị này có cấp bảo vệ chắc chắn IP65, IP66 và IP67, cho phép gắn trực tiếp lên máy móc tại hiện trường, gần các cảm biến quy trình.

Mô-đun này xử lý tín hiệu từ nhiều cảm biến điện trở và chiết áp, hỗ trợ các loại cảm biến như Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120 và Ni1000, cũng như phép đo điện trở trực tiếp. Cảm biến được kết nối qua các đầu nối ren M12, hỗ trợ cấu hình hai dây, ba dây hoặc bốn dây.

Giao tiếp với hệ thống điều khiển được thiết lập thông qua giao thức EtherCAT tốc độ cao, kết nối qua các ổ cắm M8 có vỏ bọc chống nhiễu. Nguồn điện được phân phối qua mô-đun bằng các đầu nối M8 cho nguồn US 24 V DC, giúp dễ dàng kết nối nối tiếp và tích hợp vào các kiến trúc tự động hóa phân tán.

Tính năng

Bốn kênh đầu vào analog

Hỗ trợ nhiều loại cảm biến, bao gồm Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 và các phần tử điện trở.
Vỏ chắc chắn đạt cấp bảo vệ IP65/IP66/IP67 để gắn trực tiếp ở cấp máy trong môi trường khắc nghiệt.
Các tùy chọn bộ lọc đầu vào có thể cấu hình và thời gian chuyển đổi có thể lựa chọn từ 2 ms đến 800 ms.
Tích hợp chức năng nhận biết mạch hở để nâng cao độ tin cậy chẩn đoán.
Giao diện truyền thông EtherCAT với hai ổ cắm M8 có vỏ bọc chống nhiễu, hỗ trợ tích hợp theo cấu trúc liên kết dạng đường dây.

Ứng dụng

Thu thập nhiệt độ phân tán trong các hệ thống chế tạo máy và tự động hóa nhà máy.
Giám sát nhiệt độ quy trình trên băng tải, thiết bị xử lý và dây chuyền đóng gói.
Tích hợp cảm biến gắn trực tiếp trên máy trong môi trường yêu cầu khả năng chống nước và bụi cao.
Phản hồi vị trí điện trở và chiết áp trong các cụm máy công nghiệp phân tán.

Thông số kỹ thuật

Tổng quan

Thông số	Thông số kỹ thuật
Nhà sản xuất	BECKHOFF
Mẫu chính xác	EP3204-0002
Loại sản phẩm	Hộp EtherCAT
Giao thức	EtherCAT
Khối lượng	khoảng 165 g

Dữ liệu điện và đầu vào

Thông số	Thông số kỹ thuật
Số lượng đầu vào	4
Loại cảm biến	Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000, đo điện trở (10 ohm đến 1.2/4 kohm)
Phạm vi đo	-200 đến +850 degC (cảm biến Pt); -60 đến +250 degC (cảm biến Ni)
Độ phân giải	0.1 degC mỗi chữ số
Sai số đo	< +/-0.5 degC (cảm biến Pt trong kết nối 4 dây)
Thời gian chuyển đổi	800 ms đến 2 ms (mặc định khoảng 85 ms)
Dòng điện đo	điển hình 0.5 mA
Điện áp danh định	24 V DC (-15 phần trăm / +20 phần trăm)
Dòng điện tiêu thụ từ US	120 mA
Cách ly điện	500 V

Kết nối và giao diện

Thông số	Thông số kỹ thuật
Giao diện bus	2 ổ cắm M8, có chống nhiễu, loại vít
Kết nối nguồn điện	Nguồn vào: 1 ổ cắm đực M8, 4 chân; Kết nối hạ nguồn: 1 ổ cắm cái M8, 4 chân
Phương thức kết nối cảm biến	Loại vít M12 cho kết nối 2, 3 và 4 dây (cài đặt mặc định: 2 dây)

Môi trường và phê duyệt

Thông số	Thông số kỹ thuật
Phạm vi nhiệt độ vận hành	-25 đến +60 degC
Phạm vi nhiệt độ bảo quản	-40 đến +85 degC
Cấp bảo vệ	IP65, IP66, IP67 (phù hợp với EN 60529)
Khả năng chịu rung và va đập	Phù hợp với EN 60068-2-6 / EN 60068-2-27
Khả năng miễn nhiễm và phát xạ EMC	Phù hợp với EN 61000-6-2 / EN 61000-6-4
Phê duyệt và ký hiệu	CE, UL, ATEX
Ký hiệu Ex	II 3 G Ex nA IIC T4 Gc

Hướng dẫn lắp đặt

Xác minh đúng model EP3204-0002 phù hợp với yêu cầu thiết kế hệ thống và danh sách linh kiện.
Đảm bảo tất cả nguồn điện của hệ thống đã được ngắt hoàn toàn trước khi lắp hoặc đấu dây mô-đun.
Kiểm tra vỏ mô-đun, các ổ cắm bus M8, đầu nối cảm biến M12 và các vòng đệm xem có hư hỏng vật lý không.
Lắp chắc chắn EtherCAT Box lên bề mặt phẳng của máy bằng các chi tiết cố định cơ khí phù hợp.
Kết nối nguồn cấp 24 V DC với ổ cắm đực M8 được chỉ định và các kết nối hạ nguồn nếu có.
Đấu nối cảm biến nhiệt độ với các đầu nối M12 bằng cấu hình 2, 3 hoặc 4 dây phù hợp với loại cảm biến.
Gắn cáp EtherCAT có chống nhiễu vào các ổ cắm bus M8 để duy trì tính toàn vẹn của giao tiếp.
Kiểm tra tất cả các kết nối, xác minh điện thế phân phối và bật hệ thống để thực hiện chạy thử thông qua phần mềm điều khiển.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the primary function of the BECKHOFF EP3204-0002 EtherCAT Box?

The BECKHOFF EP3204-0002 EtherCAT Box is a decentralized 4-channel input module designed to acquire temperature and resistance measurements directly on machine frames without requiring a control cabinet.

Which sensor types are supported by the BECKHOFF EP3204-0002?

The BECKHOFF EP3204-0002 supports Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni1000 sensors, and general resistance measurements such as potentiometers using 2-, 3-, or 4-wire connection methods.

What environmental protection rating does the BECKHOFF EP3204-0002 feature?

The BECKHOFF EP3204-0002 features an IP65, IP66, and IP67 protection rating, making it fully protected against dust and water ingress for harsh industrial environments.

How does the BECKHOFF EP3204-0002 connect to the control network?

The BECKHOFF EP3204-0002 communicates via the EtherCAT protocol using two shielded M8 sockets for bus incoming and outgoing lines.
