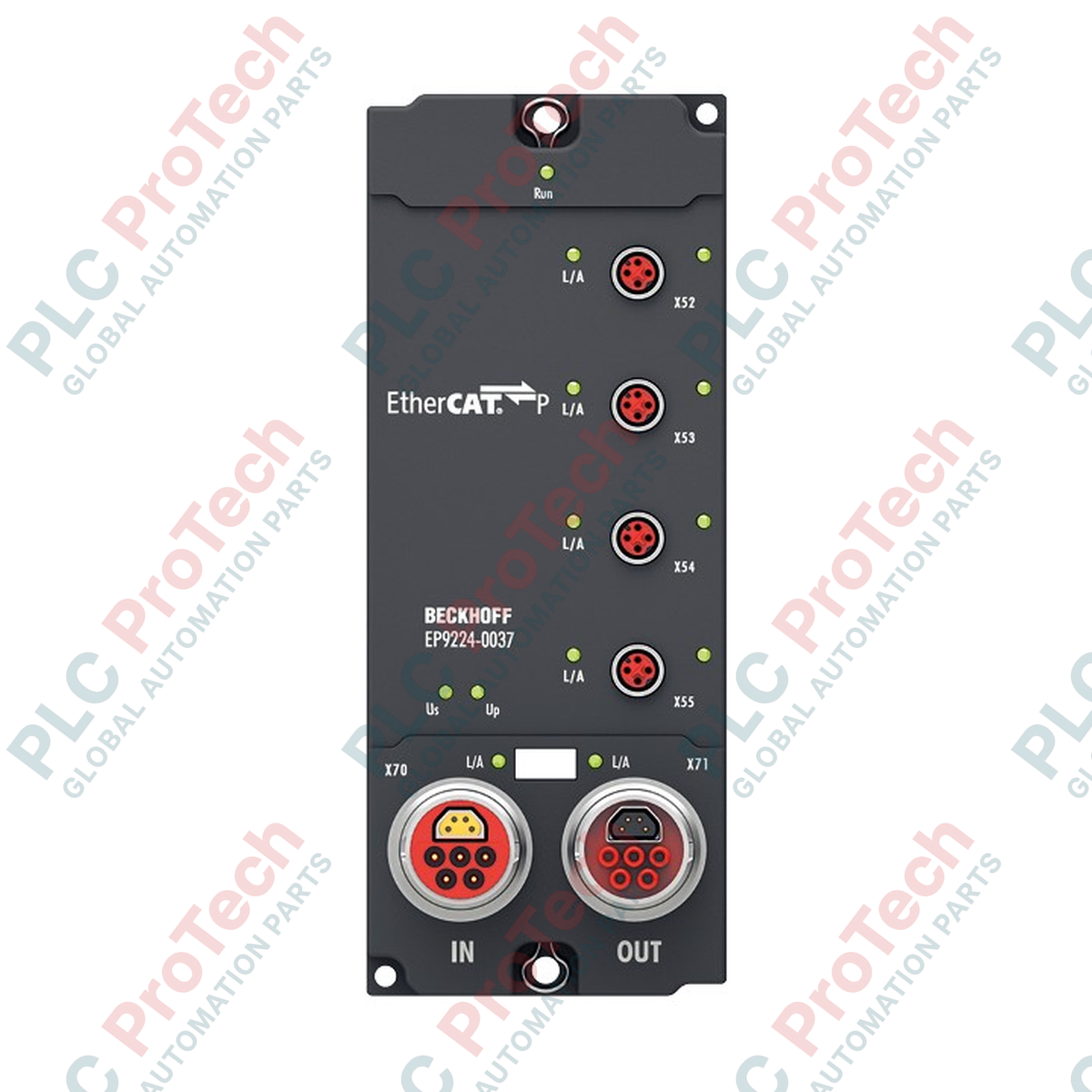

BECKHOFF EP9224-0037 Bộ phân phối nguồn EtherCAT Box

Mô tả

BECKHOFF EP9224-0037 là EtherCAT Box đạt chuẩn IP67, được thiết kế để phân phối, phân nhánh và chẩn đoán nguồn mạnh mẽ trong các mạng EtherCAT P. Thiết bị hoạt động như một bộ nối EtherCAT P chủ động, cho phép cấp vào, nối xuyên và định tuyến nhánh an toàn cho Us (nguồn hệ thống và cảm biến) và Up (điện áp ngoại vi cho bộ chấp hành). Nhờ sử dụng các đầu nối ENP B17 chắc chắn với khớp nối lưỡi lê an toàn, mô-đun này phân phối nguồn đầu vào đến các thiết bị phía sau, đồng thời liên tục giám sát các thông số điện của từng nhánh.

Mạch đo tích hợp trong BECKHOFF EP9224-0037 theo dõi điện áp đầu vào, dòng điện đầu vào và dòng điện đầu ra riêng lẻ của tất cả các kênh. Thông tin chẩn đoán này được truyền trực tiếp qua dữ liệu quy trình đến bộ điều khiển chính, cho phép phát hiện nhanh tình trạng quá tải và cô lập tại chỗ. Khi xảy ra lỗi hệ thống hoặc mất điện, khả năng ghi dữ liệu nội bộ sẽ lưu lại dữ liệu chẩn đoán liên quan, giúp đơn giản hóa quy trình khắc phục sự cố và bảo trì.

Tính năng

• Phân phối nguồn EtherCAT P chủ động và bộ nối cấu trúc liên kết.
• Các kết nối ENP B17 có vỏ bọc, trang bị khớp nối lưỡi lê chắc chắn.
• Một đầu vào ENP B17, một đầu nối xuyên ENP B17 và bốn kênh đầu ra EtherCAT P mã hóa P M8.
• Giám sát liên tục điện áp và dòng điện cho các đường Us và Up.
• Chức năng ghi dữ liệu nội bộ để lưu dữ liệu sự kiện khi xảy ra sự cố điện.
• Phản hồi chẩn đoán theo thời gian thực được truyền trực tiếp qua dữ liệu quy trình tiêu chuẩn.
• Vỏ đạt chuẩn IP67, phù hợp cho các lắp đặt ngoài tủ điện trong môi trường khắc nghiệt.

Ứng dụng

• Định tuyến nguồn phi tập trung và tạo cấu trúc liên kết nhánh trong máy móc mô-đun.
• Phân phối hệ thống bus trường yêu cầu truyền tải dòng điện cao và phản hồi chẩn đoán tại chỗ.
• Điều chỉnh cấu hình liên kết hình sao trong các mạng công nghiệp EtherCAT P phức tạp.
• Thiết lập máy không dùng tủ điện, yêu cầu bảo vệ IP67 chống chất lỏng và bụi.

Thông số kỹ thuật

Tổng quan

Dữ liệu điện

Đặc tính vật lý và môi trường

Kết nối / Giao diện

Hướng dẫn lắp đặt

1. Đảm bảo nguồn cấp cho tất cả các cáp cấp nguồn đã được ngắt hoàn toàn trước khi bắt đầu lắp đặt.
2. Xác minh vị trí lắp đặt thực tế sạch, phẳng và cho phép bán kính uốn cáp phù hợp cho các đầu nối B17 và M8.
3. Cố định mô-đun chắc chắn bằng các lỗ lắp tích hợp trên vỏ ngoài.
4. Kết nối cáp nguồn và giao tiếp ENP B17 đầu vào với cổng ENP IN. Siết chặt hoàn toàn khớp nối bayonet để đảm bảo độ kín IP67.
5. Kết nối các cáp M8 mã P dạng xuyên tiếp hoặc phân nhánh với các thiết bị phía sau tương ứng. Đảm bảo các cổng không sử dụng được lắp nắp bảo vệ IP67 phù hợp.
6. Thiết lập kết nối nối đất và kết nối shield liên tục trên tất cả các giao diện được kết nối.
7. Cấp điện cho hệ thống và xác minh các đèn LED trạng thái sáng, cho biết trạng thái giao tiếp bus và phân phối nguồn chính xác.

Khuyến nghị thay thế

Khi thay thế mô-đun BECKHOFF EP9224-0037, hãy ghi chép và dán nhãn toàn bộ cáp M8 và B17 được kết nối trước khi tháo để tránh đấu nhầm khi lắp lại. Đảm bảo các cấu hình tải ở phía sau không vượt quá giới hạn 3.0 A mỗi cổng hoặc giới hạn tổng 15.5 A trên thiết bị thay thế. Sau khi lắp thiết bị thay thế, hãy xác minh phiên bản phần cứng và các cấu hình cấu hình chính xác đang hoạt động trong trình quản lý hệ thống TwinCAT của bạn.
