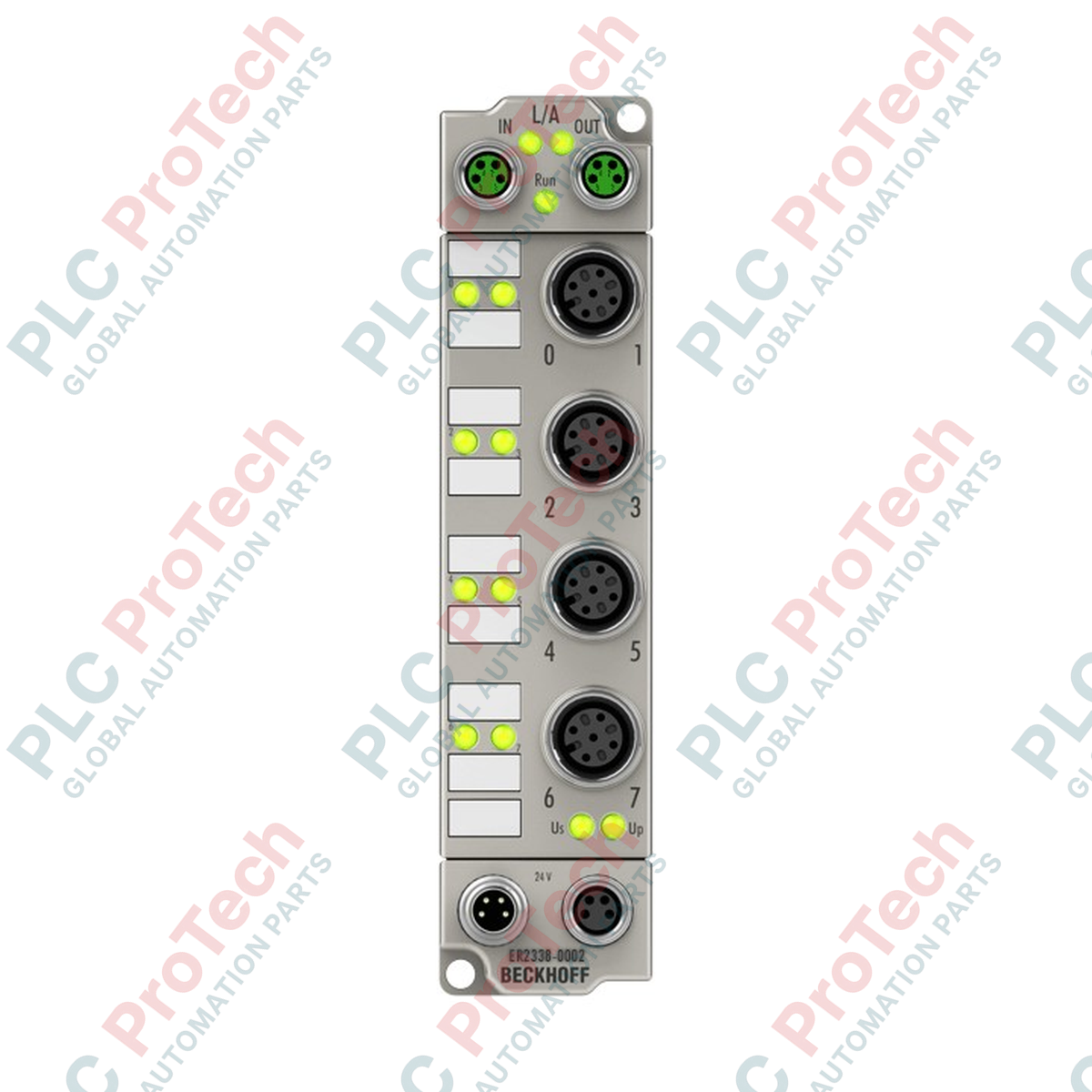

Việc xử lý trực tiếp các tín hiệu kỹ thuật số phân tán trong môi trường IP67 khắc nghiệt được thực hiện hiệu quả bởi EtherCAT Box Beckhoff ER2338-0002. Mô-đun trường chắc chắn này tích hợp tám kênh kỹ thuật số, mỗi kênh có thể được cấu hình độc lập làm đầu vào hoặc đầu ra, cho phép điều chỉnh hệ thống linh hoạt ngay trên máy móc. Được thiết kế với vỏ hợp kim kẽm đúc áp lực chắc chắn, ER2338-0002 thiết lập kết nối truyền thông fieldbus tốc độ cao qua các kết nối EtherCAT M8 có vỏ bọc, loại bỏ nhu cầu sử dụng tủ điều khiển bảo vệ và giảm độ phức tạp của hệ thống dây nối tại hiện trường.
| Nhà sản xuất | Beckhoff |
| Mã model / mã sản phẩm | ER2338-0002 |
| Giao thức | EtherCAT |
| Số lượng kênh | 8 đầu vào hoặc đầu ra kỹ thuật số (có thể cấu hình riêng lẻ) |
| Kết nối đầu vào/đầu ra | M12, 5 chân, mã hóa A |
| Giao diện kết nối bus | 2 x ổ cắm M8, có vỏ bọc, loại vặn vít |
| Thời gian lọc đầu vào | 10 micro giây |
| Điện áp tín hiệu "0" | -3 đến +5 V |
| Điện áp tín hiệu "1" | 11 đến 30 V (dòng điện đầu vào 6 mA, EN 61131-2 Loại 3) |
| Điện áp tải định mức | 24 V DC (-15 phần trăm / +20 phần trăm) |
| Dòng điện đầu ra tối đa | 0,5 A mỗi kênh (chống ngắn mạch) |
| Kết nối nguồn điện | Đầu vào: 1 x M8 đực, 4 chân; Đầu ra: 1 x M8 cái, 4 chân |
| Cách ly điện | 500 V |
| Nhiệt độ vận hành | -25 đến +60 °C |
| Nhiệt độ bảo quản | -40 đến +85 °C |
| Cấp bảo vệ | IP65 / IP66 / IP67 (tuân thủ EN 60529) |
| Khối lượng tịnh của mô-đun | 265 g |
| Khối lượng vận chuyển | 2,0 kg |
| Chân đầu nối M12 | Phân bố tín hiệu / mạch |
|---|---|
| Chân 1 | Nguồn cấp cảm biến +24 V DC (Us) |
| Chân 2 | Đầu vào / Đầu ra số B |
| Chân 3 | GND (Us) |
| Chân 4 | Đầu vào / Đầu ra số A |
| Chân 5 | Nối đất chức năng (FE) |
ER2338-0002 thuộc dòng vỏ đúc khuôn bằng kẽm, mang lại khả năng bảo vệ vật lý cao hơn so với phiên bản tương đương bọc nhựa là EP2338-0002. Mặc dù cả hai mô-đun có cùng đặc tính điện tử, cấu hình thanh ghi và tệp XML TwinCAT, dòng ER nên được chỉ định cho các hệ thống lắp đặt chịu tác động cơ học, dung dịch cắt gọt mạnh hoặc tia bắn hàn.
Khi cấu hình các kênh làm đầu ra số để điều khiển tải cảm (chẳng hạn cuộn dây công tắc tơ công suất lớn hoặc van thủy lực), hãy bảo đảm đã xử lý hiện tượng sức điện động ngược. Mặc dù mô-đun có bảo vệ bên trong, các xung điện áp không được triệt tiêu liên tục sẽ làm tăng ứng suất nhiệt. Tổng dòng điện tiêu thụ trên tất cả các kênh không được vượt quá giới hạn cấp nguồn tối đa của đầu nối cấp nguồn M8, thường được giới hạn ở 4 A.
Để duy trì gioăng bảo vệ vật lý IP67, tất cả các cổng M12 và M8 không sử dụng phải được lắp nắp bảo vệ đã được chứng nhận và siết đến mô-men 0,6 Nm. Luôn sử dụng cáp Cat5e bọc kép cho đường EtherCAT để bảo đảm khả năng tương thích điện từ (EMC) ổn định khi có nhiễu từ bộ biến tần (VFD) tần số cao.
Cô lập tất cả nguồn điện điều khiển cấp cho hệ thống trước khi lắp hoặc kết nối EtherCAT Box. Không khử hoàn toàn điện áp trên các đường điện áp tải (Up) và đường cấp nguồn cảm biến (Us) có thể gây phóng hồ quang điện, dẫn đến hư hỏng vĩnh viễn các giao diện phần cứng hoặc thiết bị hiện trường được kết nối.
