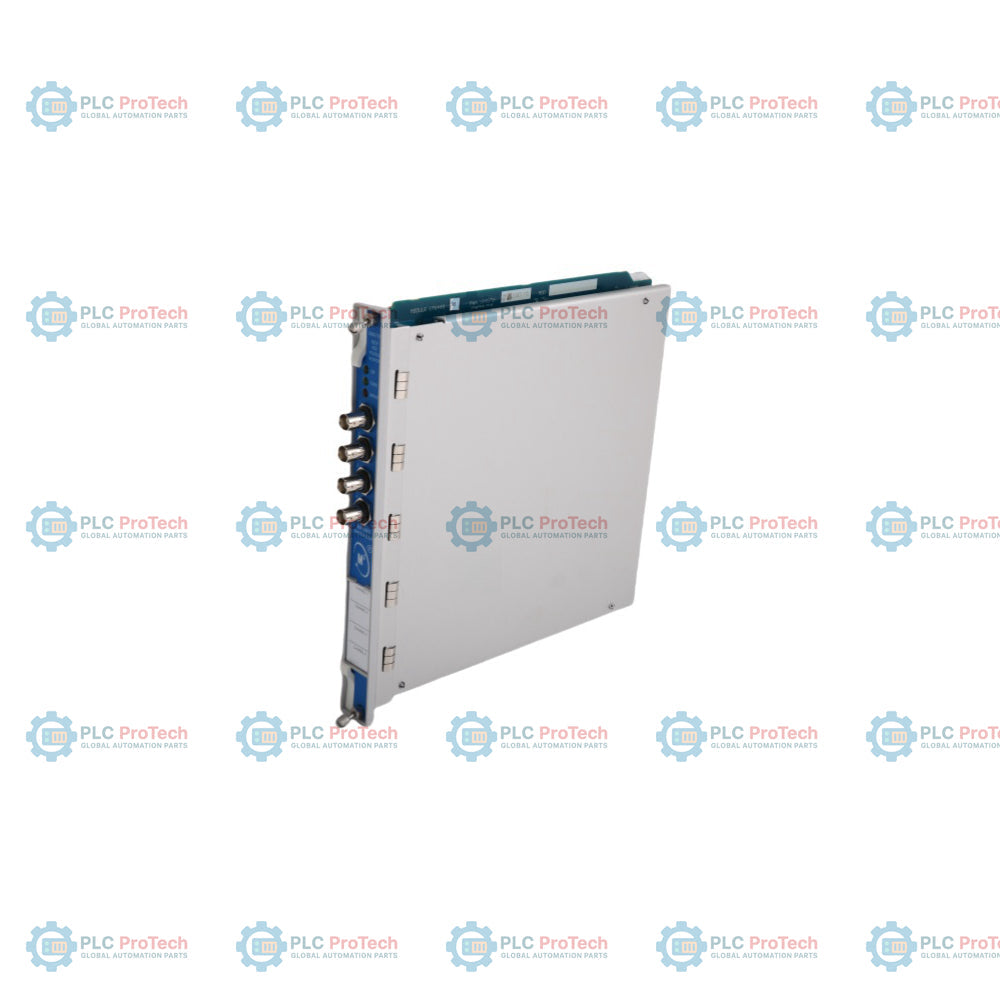

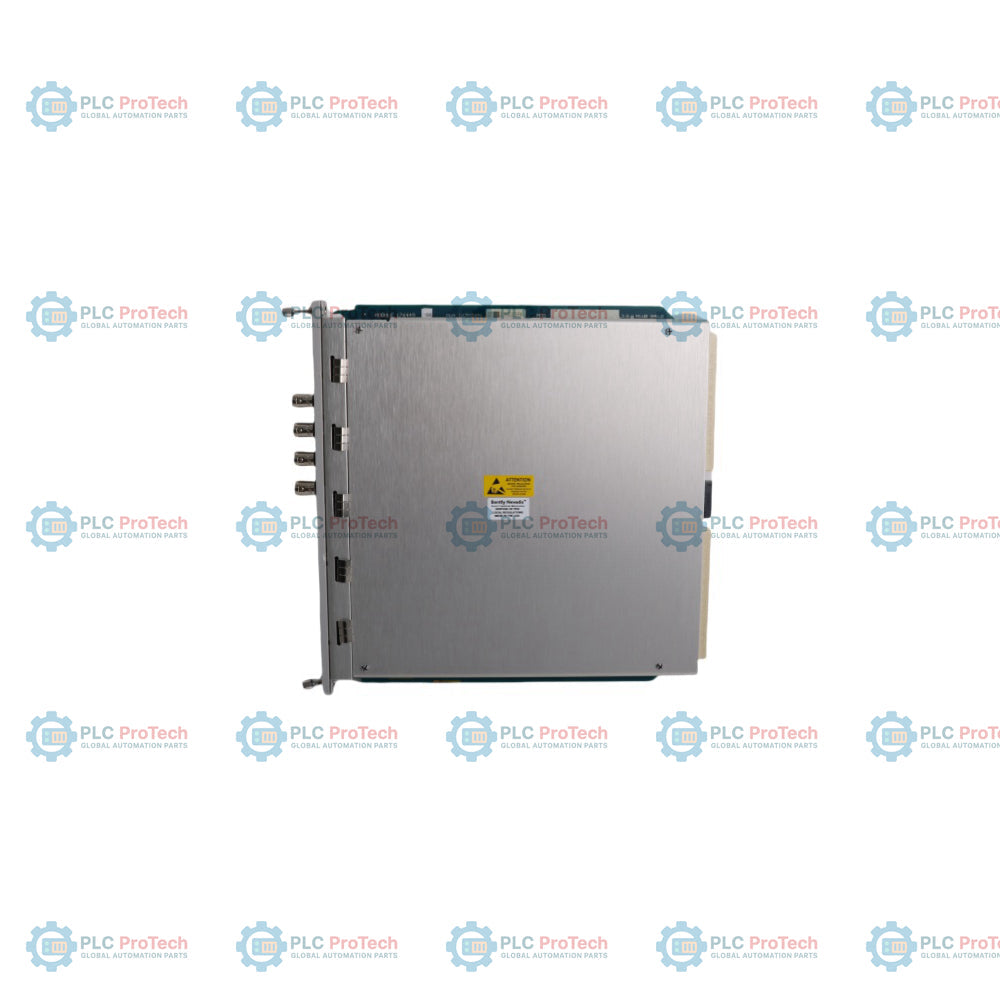

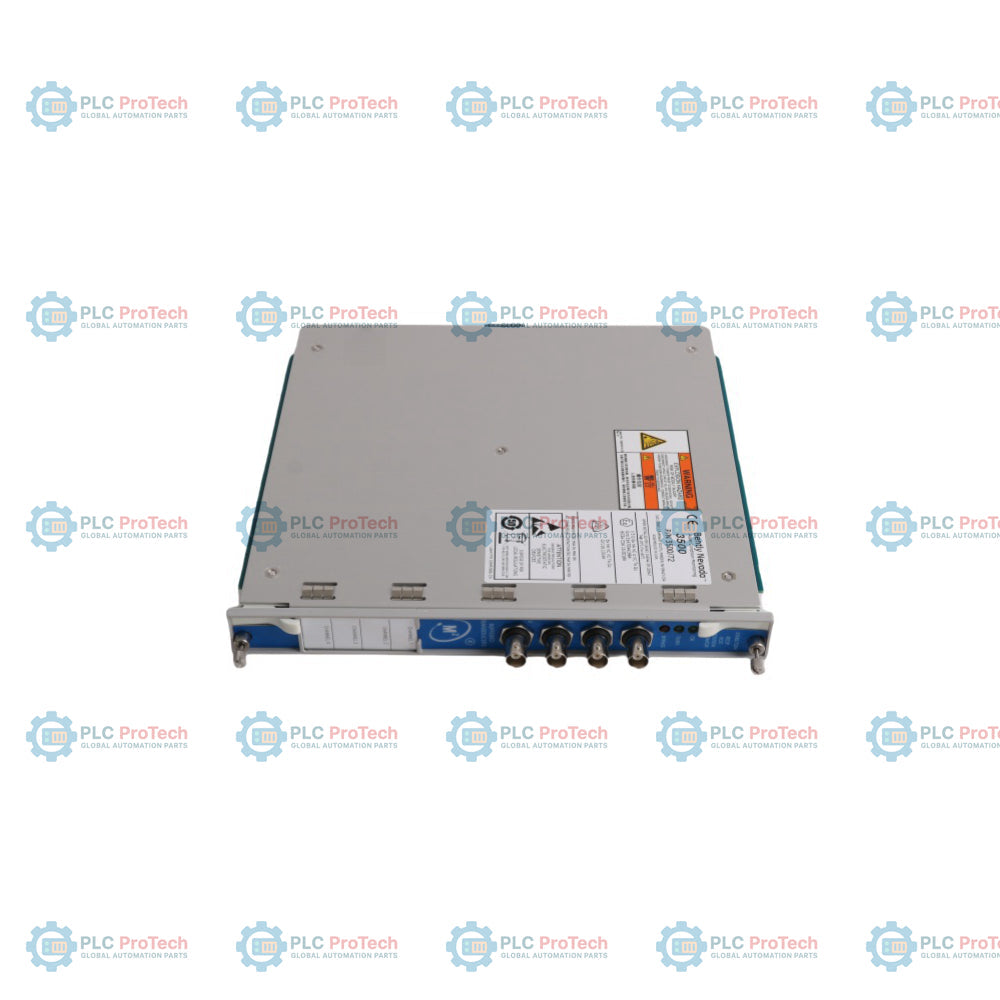

Bently Nevada 176449-08 3500/72M Bộ giám sát vị trí cần tịnh tiến

Tổng quan sản phẩm

176449-08 3500/72M Recip Rod Position Monitor là mô-đun giám sát máy nén piston bốn kênh, được thiết kế để giám sát liên tục vị trí cần, độ tụt cần và phép đo máy nén Hyper bên trong nền tảng bảo vệ máy móc Bently Nevada 3500. Bộ giám sát tiếp nhận tối đa bốn đầu vào bộ chuyển đổi tiệm cận và điều hòa tín hiệu để phân tích độ dịch chuyển động, điện áp khe hở, góc tay quay và biên độ vectơ. Mô-đun hỗ trợ các ứng dụng máy nén piston theo API 618 tại các nhà máy lọc dầu, trạm xử lý khí, nhà máy LNG và cơ sở hóa dầu, nơi việc phát hiện sớm tình trạng mòn cần piston, suy giảm dải trượt và chuyển động của đầu chữ thập là yếu tố then chốt để giảm thiểu việc dừng máy ngoài kế hoạch và hư hỏng máy nén.

Cấu hình kỹ thuật

Kiến trúc 3500/72M sử dụng bốn kênh giám sát độc lập được nhóm thành các cặp kênh có thể lập trình. Mỗi cặp có thể đồng thời thực hiện các chức năng vị trí cần hoặc độ tụt cần riêng biệt trong cùng một khe giá. Bộ giám sát giao tiếp với các mô-đun giá khác thông qua hệ thống giao tiếp bảng nối sau 3500 và hỗ trợ logic cảnh báo và báo động nguy hiểm có thể cấu hình theo người dùng thông qua Phần mềm cấu hình giá 3500.

Điều hòa tín hiệu bao gồm lọc đỉnh-đỉnh cố định, lọc notch Q không đổi, phân tích vectơ 1X và 2X, cùng xử lý điện áp khe hở để chẩn đoán máy nén piston. Các đầu ra bộ chuyển đổi được đệm trên bảng điều khiển phía trước cho phép truy cập trực tiếp vào tín hiệu rung động động và điện áp khe hở bằng các bộ phân tích di động và phép đo bằng máy hiện sóng.

Mô-đun hỗ trợ các chế độ đo sau:

• Vị trí cần
• Độ tụt cần
• Máy nén Hyper
• Vị trí piston trung bình
• Khe hở đầu dò tức thời
• Biên độ vectơ 1X và 2X
• Theo dõi góc tay quay
• Phân tích biên độ không phải 1X

Thông số hiệu suất

Hướng dẫn bộ giám sát vị trí cần Recip 3500/72M

Bộ giám sát vị trí cần Recip 3500/72M là mô-đun 4 kênh được thiết kế cho máy nén pittông. Thiết bị đo độ sụt cần, vị trí cần và vị trí pít-tông của máy nén siêu cao áp. Tùy chọn -08 cụ thể chỉ mô-đun Bộ giám sát vị trí cần Recip 4 kênh với mô-đun I/O có các đầu nối bên trong.

🛠️ Phần 1: Hướng dẫn lắp đặt chi tiết

1. Danh sách kiểm tra trước khi lắp đặt

• Tắt nguồn: Tắt toàn bộ nguồn của giá đỡ trước khi lắp hoặc tháo mô-đun.
• Bảo vệ ESD: Đeo vòng đeo tay nối đất để ngăn ngừa hư hỏng do phóng tĩnh điện.
• Tương thích khe: Mô-đun chính 3500/72M phải được lắp trong bất kỳ khe giám sát nào (khe 2 đến 15).
• Tương thích I/O: Mô-đun I/O phải được lắp trực tiếp phía sau mô-đun chính ở mặt sau của giá đỡ.

2. Các bước lắp đặt phần cứng

[Front of Rack]                        [Rear of Rack]
+--------------------------+           +--------------------------+

|  Mô-đun chính 3500/72M    |  <=====>  |  Mô-đun I/O 176449-08    |
+--------------------------+           +--------------------------+

1. Xác định khe: Chọn một khe còn trống trong giá đỡ 3500.
2. Lắp I/O phía sau: Căn chỉnh mô-đun I/O 176449-08 với các thanh dẫn khung ở phía sau giá đỡ. Trượt mô-đun vào cho đến khi các đầu nối khớp hoàn toàn. Siết chặt các vít vặn bằng tay.
3. Lắp mô-đun chính: Căn chỉnh mô-đun chính 3500/72M với các thanh dẫn ở khung trước. Trượt mô-đun vào chắc chắn cho đến khi khớp với bảng nối phía sau. Siết chặt các vít vặn bằng tay.

3. Đấu dây tại hiện trường (Đầu nối bên trong)

176449-08 sử dụng các khối đấu nối bên trong. Kết nối trực tiếp các dây cảm biến Proximitor với các dải đầu nối kiểu Euro.

Đấu dây tiêu chuẩn cho mỗi kênh (Kênh 1 đến Kênh 4):

• VT (Điện áp): Kết nối với "VT" của Proximitor hoặc Chân A (Đầu ra tín hiệu).
• COM (Chung): Kết nối với "COM" của Proximitor hoặc Chân B (Chung hệ thống).
• -24V (Nguồn): Kết nối với "-24V" của Proximitor hoặc Chân C (Đầu vào nguồn).
• SHLD (Chống nhiễu): Kết nối lớp chống nhiễu của cáp tại đây. Chỉ nối đất lớp chống nhiễu ở đầu màn hình.

4. Cấu hình phần mềm (Phần mềm cấu hình giá đỡ 3500)

1. Mở Phần mềm cấu hình giá đỡ 3500.
2. Thêm 3500/72M vào khe nơi nó được lắp đặt thực tế.
3. Chọn loại kênh Vị trí cần Recip.
4. Cấu hình Hướng đầu dò (thông thường là các góc thẳng đứng hoặc trực giao so với hướng của cần).
5. Nhập Hệ số tỷ lệ (thông thường là 7.87 V/mm hoặc 200 mV/mil đối với các hệ thống Proximitor tiêu chuẩn).
6. Thiết lập Ngưỡng cảnh báo (giới hạn Cảnh báo và Nguy hiểm) theo thông số kỹ thuật của nhà sản xuất thiết bị gốc (OEM) cho máy nén của bạn.
7. Tải cấu hình xuống rack thông qua Giao diện dữ liệu quá độ (TDI) 3500/22M.

❓ Phần 2: Các câu hỏi thường gặp (FAQ)

Q1: Hậu tố "-08" trong mã linh kiện 176449-08 có nghĩa là gì?

A: Mã này chỉ rõ Bộ giám sát vị trí cần máy nén tịnh tiến 4 kênh với mô-đun I/O có đầu nối nội bộ. Điều này có nghĩa là dây đấu nối hiện trường được nối trực tiếp vào các đầu nối vít ở mặt sau mô-đun I/O mà không cần khối đầu nối bên ngoài.

Q2: Tôi có thể thay nóng mô-đun 3500/72M không?

A: Có, hệ thống 3500 hỗ trợ thay nóng ("Hot Insertion") các mô-đun giám sát chính. Tuy nhiên, bạn phải hết sức cẩn thận để không làm chập bất kỳ chân nào bên cạnh, và việc thay đổi mô-đun I/O phía sau yêu cầu phải tắt hoàn toàn nguồn của rack.

Q3: Tại sao cần có bánh xe Multi-Event (hoặc Keyphasor cácte) cho bộ giám sát này?

A: Phép đo vị trí cần của máy nén tịnh tiến đòi hỏi phải biết chính xác vị trí của piston trong chu kỳ hành trình. 3500/72M sử dụng tín hiệu Keyphasor để kích hoạt các khoảng thời gian đo tại những góc quay trục khuỷu cụ thể (ví dụ: Điểm Chết Trên hoặc Điểm Chết Dưới).

Q4: Các trạng thái đèn LED trên mặt trước cho biết điều gì?

• Đèn LED OK: Màu xanh lá nghĩa là mô-đun đang hoạt động bình thường. Nhấp nháy nghĩa là mô-đun đang khởi tạo hoặc ở chế độ cấu hình. Tắt nghĩa là có lỗi phần cứng hoặc không có nguồn điện.
• Đèn LED TX/RX: Màu hổ phách nhấp nháy cho biết đang có giao tiếp với mô-đun TDI 3500/22M.
• Đèn LED Bypass: Màu hổ phách sáng liên tục cho biết hiện có một hoặc nhiều kênh đang được bypass (đã tắt cảnh báo).

Q5: Tôi nên xử lý phép đo độ sụt cần như thế nào so với độ rung hướng kính tiêu chuẩn?

A: Độ sụt cần đo độ dịch chuyển trung bình về vị trí vật lý của cần piston do mòn vòng dẫn hướng. Độ rung tiêu chuẩn loại bỏ thành phần DC. 3500/72M xử lý sự thay đổi điện áp DC so với điểm tham chiếu đã hiệu chuẩn để xác định mức độ mòn độ dày của vòng dẫn hướng.
