Cáp nối dài Bently Nevada 21747-080-01 dòng 7200

Mô tả

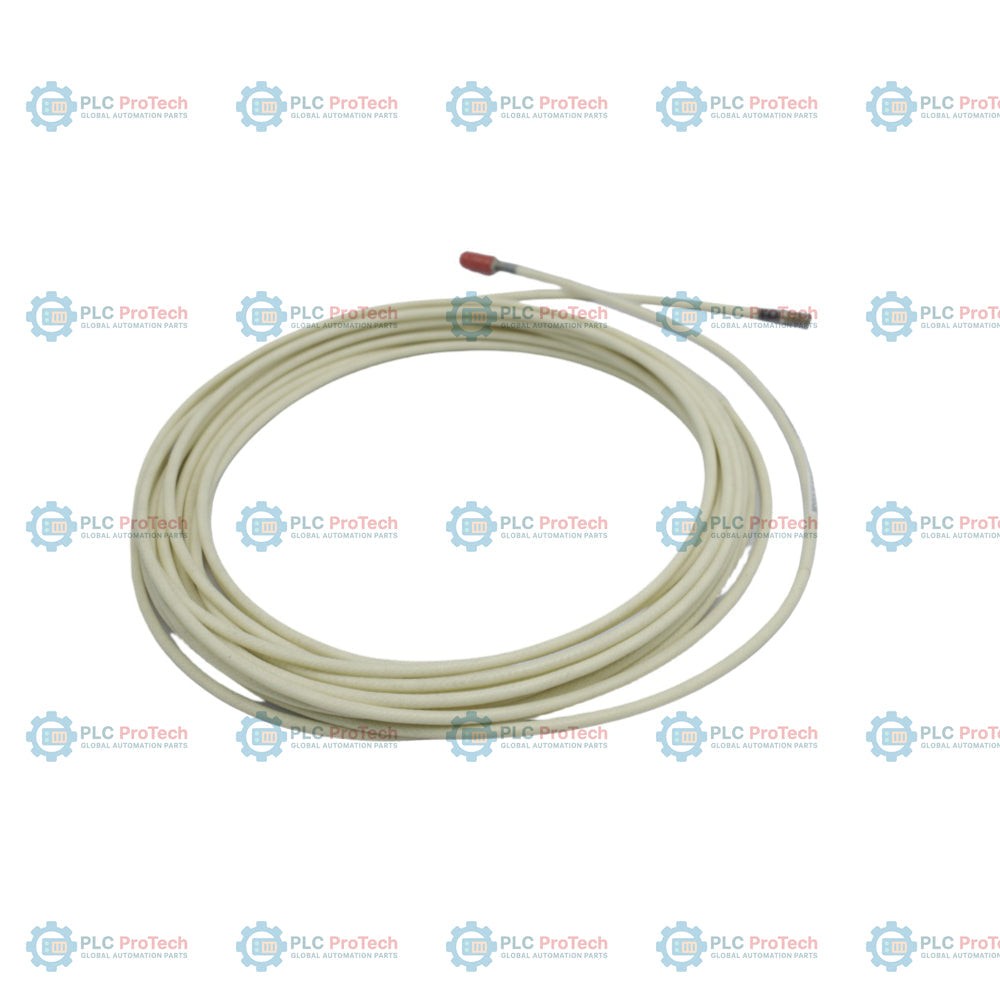

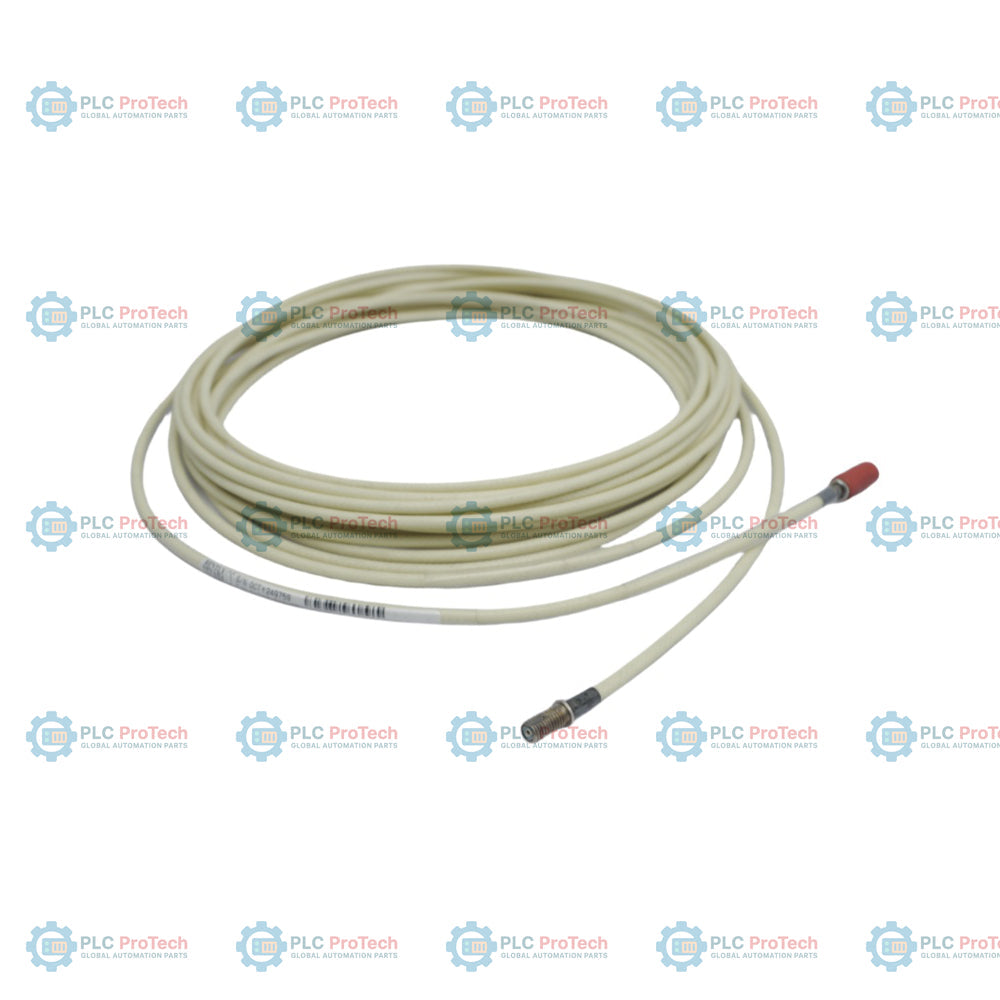

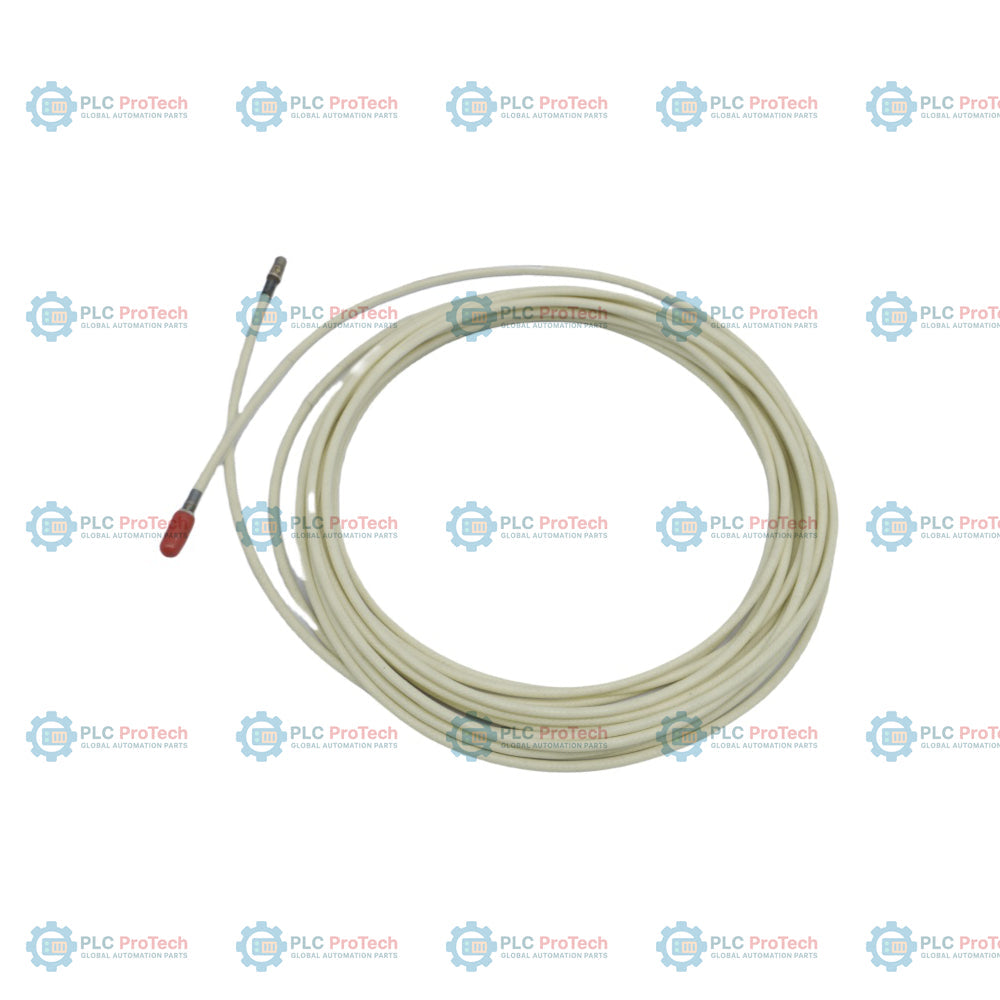

21747-080-01 là cáp nối dài dòng 7200, được cấu hình với chiều dài 8,00 mét và có lớp giáp thép không gỉ tích hợp. Cáp nối dài đồng trục này đóng vai trò liên kết quan trọng trong hệ thống cảm biến khoảng cách Bently Nevada 7200, kết nối đầu dò khoảng cách với cảm biến Proximitor. Bằng cách duy trì tính toàn vẹn tín hiệu trong môi trường công nghiệp khắc nghiệt, cáp này đảm bảo truyền tải chính xác các phép đo dịch chuyển tĩnh và động để giám sát tình trạng máy móc.

Cấu hình cụ thể này, sử dụng Tùy chọn 080 cho chiều dài và Tùy chọn 01 cho lớp giáp, cung cấp sự bảo vệ vật lý cần thiết cho các lắp đặt chịu mài mòn hoặc áp lực cơ học. Cáp được thiết kế để sử dụng với các đầu dò khoảng cách và cảm biến Proximitor dòng 7200, hỗ trợ hoạt động ổn định trong dải nhiệt độ lên đến +177 độ C. Nó thường được sử dụng trong các ứng dụng liên quan đến máy quay và máy chuyển động tịnh tiến, bao gồm tua bin khí và hơi, máy nén, bơm và máy ly tâm, nơi dữ liệu lực đẩy trục và rung động hướng kính đáng tin cậy là rất cần thiết cho công tác bảo trì.

Tính năng

• Chiều dài cáp tổng cộng 8,00 mét
• Lớp giáp thép không gỉ (Tùy chọn 01) cung cấp bảo vệ cơ học nâng cao
• Cấu trúc đồng trục thiết kế để truyền tín hiệu ít tổn hao
• Tương thích với đầu dò khoảng cách và cảm biến Proximitor dòng 7200
• Được đánh giá cho môi trường khắc nghiệt, ẩm ướt hoặc có hóa chất hoạt động

Ứng dụng

• Giám sát rung động hướng kính để phát hiện mất cân bằng roto và lệch trục
• Đo vị trí lực đẩy trục để theo dõi mòn ổ trục
• Đo vị trí hướng kính trung bình trục để phân tích độ ổn định
• Chẩn đoán biên độ rung và góc pha
• Đo độ lệch tâm để phát hiện cong roto

Thông tin đặt hàng

Thông số kỹ thuật

Hướng dẫn lắp đặt

Đảm bảo cáp nối dài được đi tránh các khúc uốn gấp sắc nhọn, vì điều này có thể gây áp lực lên cấu trúc đồng trục và làm giảm hiệu suất tín hiệu. Khi lắp đặt loại có lớp giáp, hãy đảm bảo cố định lớp giáp đúng cách tại các điểm kết thúc để tránh mài mòn do rung động. Tránh đi cáp gần các đường dây điện cao áp để giảm thiểu nhiễu điện từ. Duy trì tính toàn vẹn kết nối bằng cách đảm bảo tất cả các đầu nối đồng trục nhỏ được làm sạch và lắp chặt trong quá trình lắp ráp hệ thống.

Tuân thủ và chứng nhận

Hệ thống cảm biến khoảng cách dòng 7200 tuân thủ các tiêu chuẩn ngành đã được thiết lập cho các khu vực nguy hiểm, bao gồm các chứng nhận từ CSA, BASEEFA và FM. Người dùng nên kiểm tra các yêu cầu khu vực nguy hiểm cụ thể dựa trên tài liệu an toàn của nhà máy và các bảng dữ liệu tương ứng của dòng 7200 cho các thành phần hệ thống áp dụng.
